Złączka prosta BB BSP 3/8" / 3/4"

Przejdź do sekcji Opinie

15,06 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 3/4" BSP
Rozmiar gwintu 2 w milimetrach 26,1-26,4zew./24,1-24,5wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 250 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.12.06
Oznaczenie wg VITILLO ARGG1206

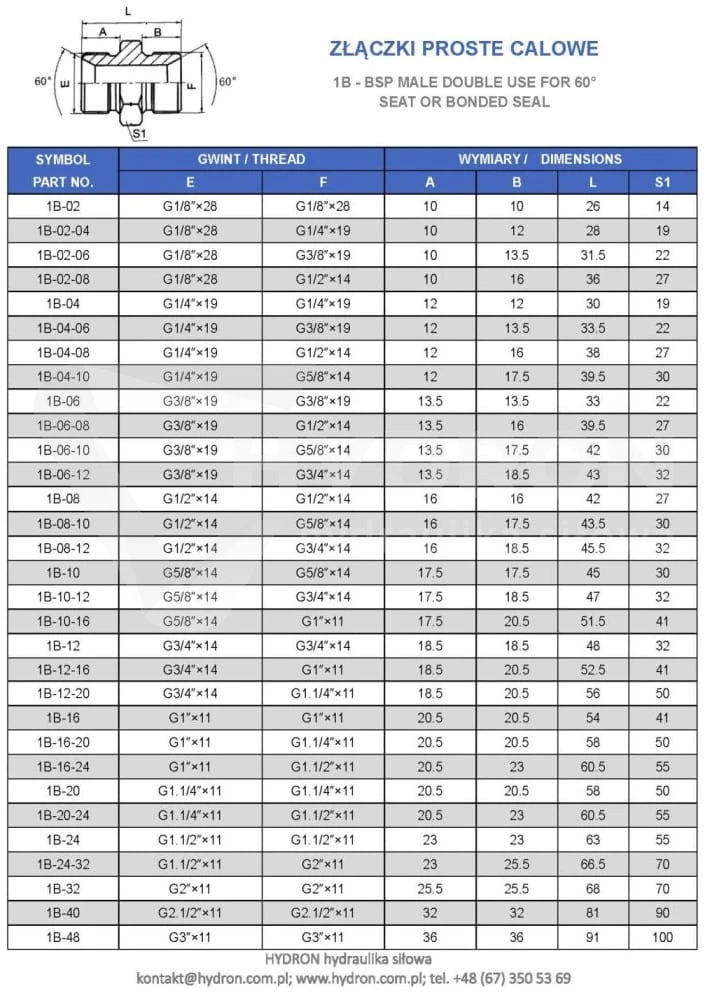

Oznaczenie alternatywne 1B-06-12 / XGR 3/8"-3/4"

Opis

Złączka prosta redukcyjna BB BSP 3/8" / 3/4" 250 bar

Złączka prosta BB BSP 3/8" / 3/4" to stalowy łącznik hydrauliczny wyposażony w dwa różne gwinty zewnętrzne BSP. Z jednej strony znajduje się przyłącze BSP 3/8", a z drugiej większe BSP 3/4". Konstrukcja redukcyjna umożliwia bezpośrednie połączenie elementów o różnych rozmiarach bez stosowania kilku kolejnych adapterów.

Złączka posiada stożek uszczelniający 60°. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy wynosi 250 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne złączki BSP 3/8" / 3/4"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 3/8",
gwint 2: zewnętrzny BSP 3/4",
wymiar gwintu BSP 3/8": 16,3-16,6 mm zewnętrzny / 14,9-15,4 mm wewnętrzny,
wymiar gwintu BSP 3/4": 26,1-26,4 mm zewnętrzny / 24,1-24,5 mm wewnętrzny,
kąt stożka uszczelniającego: 60°,
ciśnienie pracy: 250 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.67.12.06,
oznaczenie wg Vitillo: ARGG1206,
oznaczenie alternatywne: 1B-06-12 / XGR 3/8"-3/4".

Redukcja BSP 3/8" na BSP 3/4"

Złączka umożliwia wykonanie bezpośredniego przejścia pomiędzy BSP 3/8" i BSP 3/4". Oba przyłącza są gwintami zewnętrznymi, dlatego produkt może współpracować z odpowiednio dobranymi elementami posiadającymi gwinty wewnętrzne.

Zastosowanie jednej redukcji pozwala skrócić połączenie oraz ograniczyć liczbę dodatkowych przejściówek. Inne konfiguracje średnic dostępne są w kategorii złączki proste i redukcyjne BSP.

Jak rozpoznać gwint BSP 3/8"?

Gwint zewnętrzny BSP 3/8" ma średnicę około 16,3-16,6 mm. Oznaczenie 3/8" jest wartością nominalną, dlatego rzeczywista średnica gwintu nie wynosi 9,525 mm.

Pomiar suwmiarką w okolicy 16,5 mm jest ważną wskazówką podczas identyfikacji. Dla pewnego doboru należy również sprawdzić skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Jak rozpoznać gwint BSP 3/4"?

Większa strona redukcji posiada gwint zewnętrzny BSP 3/4" o średnicy około 26,1-26,4 mm. Również tutaj wartość 3/4" jest oznaczeniem nominalnym i nie odpowiada bezpośrednio 19,05 mm.

Pomiar około 26,3 mm może wskazywać na BSP 3/4". Przy identyfikacji warto jednak dodatkowo sprawdzić skok gwintu.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Podczas doboru elementu współpracującego należy więc zweryfikować nie tylko rozmiar gwintu BSP, ale również zgodność powierzchni odpowiedzialnych za uszczelnienie.

Samo mechaniczne skręcenie dwóch części nie potwierdza prawidłowego połączenia hydraulicznego. Gwint i geometria powierzchni uszczelniających powinny być ze sobą kompatybilne.

Ciśnienie pracy 250 bar

Maksymalne ciśnienie pracy tej redukcji wynosi 250 bar. Parametr należy porównać z rzeczywistym ciśnieniem roboczym oraz maksymalnym występującym w instalacji.

Dopuszczalne ciśnienie całego układu ogranicza komponent o najniższych parametrach. Oprócz złączki należy więc sprawdzić przewody, końcówki, zawory, szybkozłącza oraz pozostałą armaturę.

Jeżeli kompletujesz całe połączenie, sprawdź również zakute przewody hydrauliczne.

Redukcja 3/4" na 3/8" a przepływ oleju

Przejście z BSP 3/4" na BSP 3/8" oznacza wyraźne zmniejszenie przekroju połączenia. Dlatego zgodność gwintów nie powinna być jedynym kryterium doboru.

Należy uwzględnić również wymagany przepływ medium oraz średnicę przewodów. Zbyt mały przekrój w stosunku do wymaganego przepływu może zwiększać prędkość oleju oraz powodować dodatkowe straty ciśnienia.

Stal automatowa i ocynk z białą pasywacją

Korpus złączki wykonano ze stali automatowej. Powierzchnię zabezpieczono ocynkiem z białą pasywacją, stosowanym w stalowych elementach złącznych przeznaczonych do standardowych układów hydrauliki siłowej.

Materiał złączki należy zawsze dopasować do środowiska i warunków pracy konkretnej instalacji.

Temperatura pracy od -20°C do +120°C

Dopuszczalny zakres temperatury pracy wynosi od -20°C do +120°C. Jako medium robocze na karcie produktu wskazany jest olej hydrauliczny.

Przy określaniu parametrów całego układu należy również uwzględnić ograniczenia przewodów, uszczelnień, zaworów i pozostałych komponentów instalacji.

Norma BS5200 / ISO 8434-6

Złączka należy do grupy połączeń BSP wykonanych według BS5200 / ISO 8434-6. Informacja o standardzie pomaga podczas identyfikacji części oraz doboru elementów współpracujących.

Przy wymianie starej złączki warto porównać oba rozmiary gwintów, ich rzeczywistą średnicę, skok oraz konstrukcję powierzchni uszczelniających.

Zastosowanie redukcji BSP 3/8" / 3/4"

Złączka może być stosowana wszędzie tam, gdzie konieczne jest przejście pomiędzy przyłączem BSP 3/8" i BSP 3/4". Znajduje zastosowanie podczas budowy nowych układów oraz przy serwisie i modernizacji istniejących instalacji hydraulicznych.

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
instalacje olejowe,
naprawy i modernizacje instalacji hydraulicznych.

Oznaczenia zamienne złączki

Przy identyfikacji odpowiednika pomocne mogą być oznaczenia katalogowe przypisane do tego wariantu:

Rastelli-Raccordi: 34.67.12.06,
Vitillo: ARGG1206,
symbol: 1B-06-12,
oznaczenie alternatywne: XGR 3/8"-3/4".

Przed zastosowaniem odpowiednika należy zawsze porównać pełną specyfikację techniczną, a nie wyłącznie oznaczenie katalogowe.

Jak prawidłowo dobrać redukcję BSP 3/8" / 3/4"?

Przed zamówieniem należy potwierdzić podstawowe parametry:

strona 1: gwint zewnętrzny BSP 3/8",
strona 2: gwint zewnętrzny BSP 3/4",
średnica zewnętrzna BSP 3/8": około 16,3-16,6 mm,
średnica zewnętrzna BSP 3/4": około 26,1-26,4 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 250 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie: ocynk z białą pasywacją.

Jeżeli dobierasz złączkę na podstawie części wymontowanej z maszyny, zmierz oba gwinty suwmiarką i sprawdź ich skok. Pozwala to ograniczyć ryzyko pomylenia BSP z innym standardem gwintu calowego.

Dobór kompletnego przewodu hydraulicznego

Sam rozmiar gwintu nie wystarcza do prawidłowego wykonania przewodu. Należy dobrać także średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie robocze, długość oraz właściwe zakończenia.

Do przygotowania odpowiedniej konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 3/8", a z drugiej gwint zewnętrzny BSP 3/4".

Czy jest to złączka redukcyjna?

Tak. Złączka umożliwia bezpośrednie przejście pomiędzy BSP 3/8" i BSP 3/4".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 250 bar.

Jak rozpoznać gwinty BSP 3/8" i BSP 3/4"?

Gwint zewnętrzny BSP 3/8" ma około 16,3-16,6 mm średnicy, natomiast BSP 3/4" około 26,1-26,4 mm. Dla pewnego doboru należy również sprawdzić skok gwintów.

Na co zwrócić uwagę przy doborze tej redukcji?

Należy sprawdzić oba rozmiary gwintów, stożek uszczelniający 60°, maksymalne ciśnienie 250 bar oraz wymagany przepływ w instalacji.
