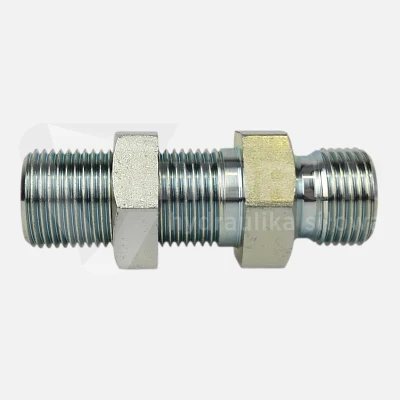

Złączka grodziowa BSP 3/8"

Przejdź do sekcji Opinie

14,46 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 3/8" BSP
Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Rozmiar gwintu 2 3/8" BSP
Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie złączka grodziowa
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ANGG0606P
Oznaczenie alternatywne XSV 3/8" / 6B-06

Opis

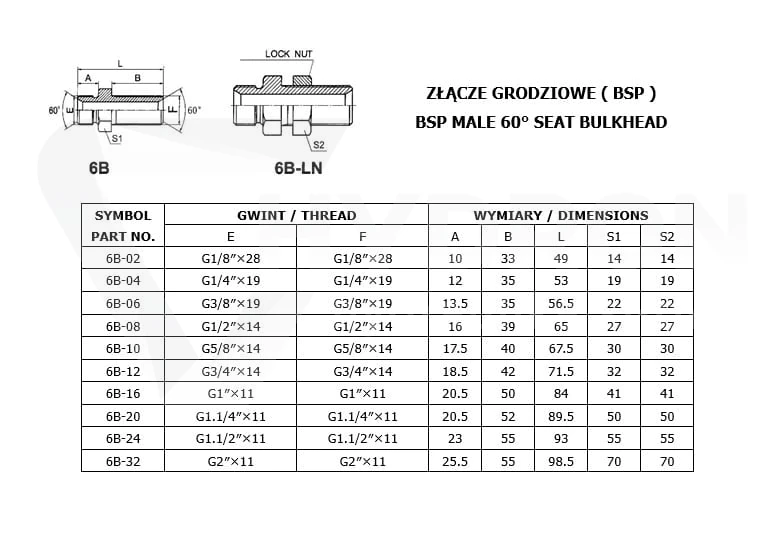

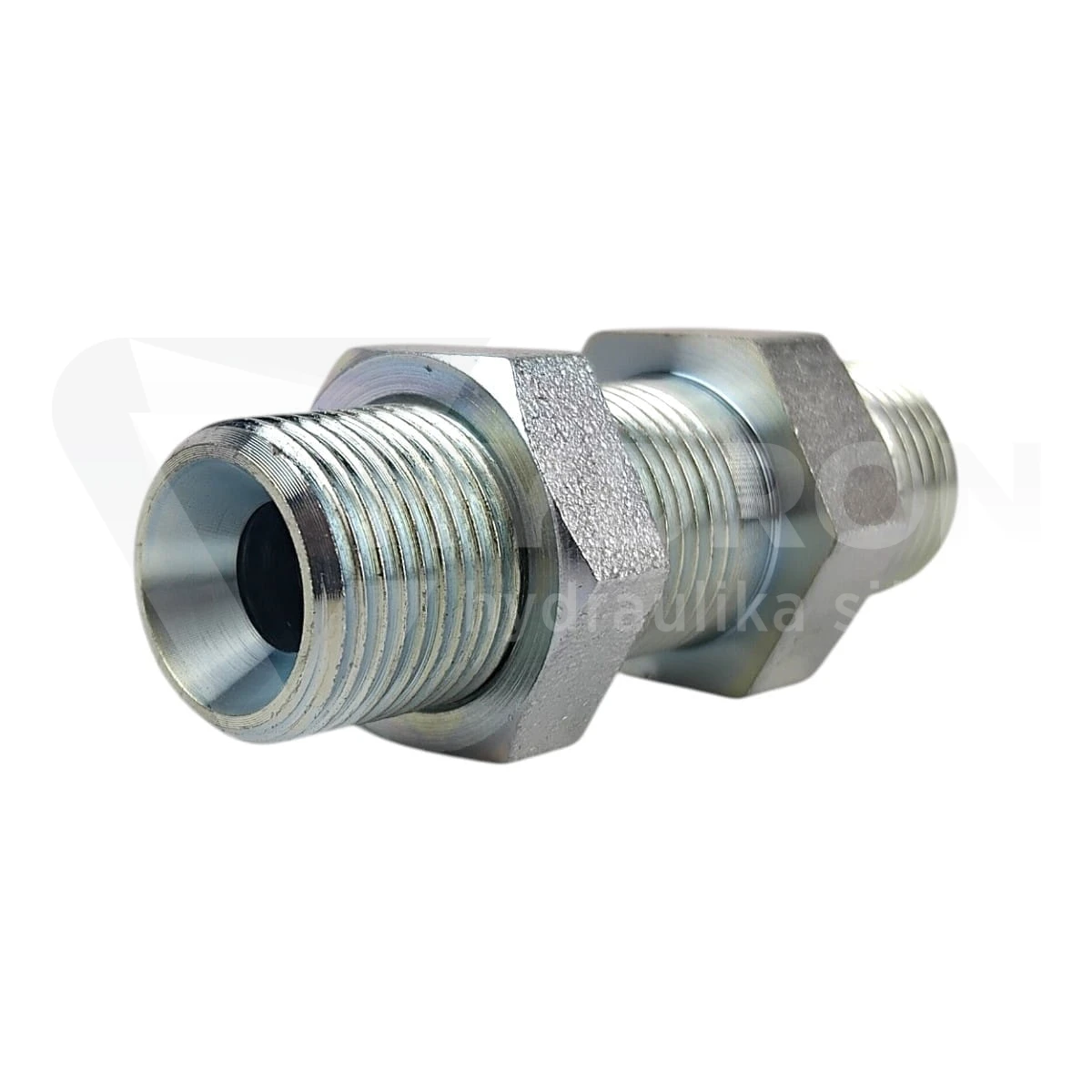

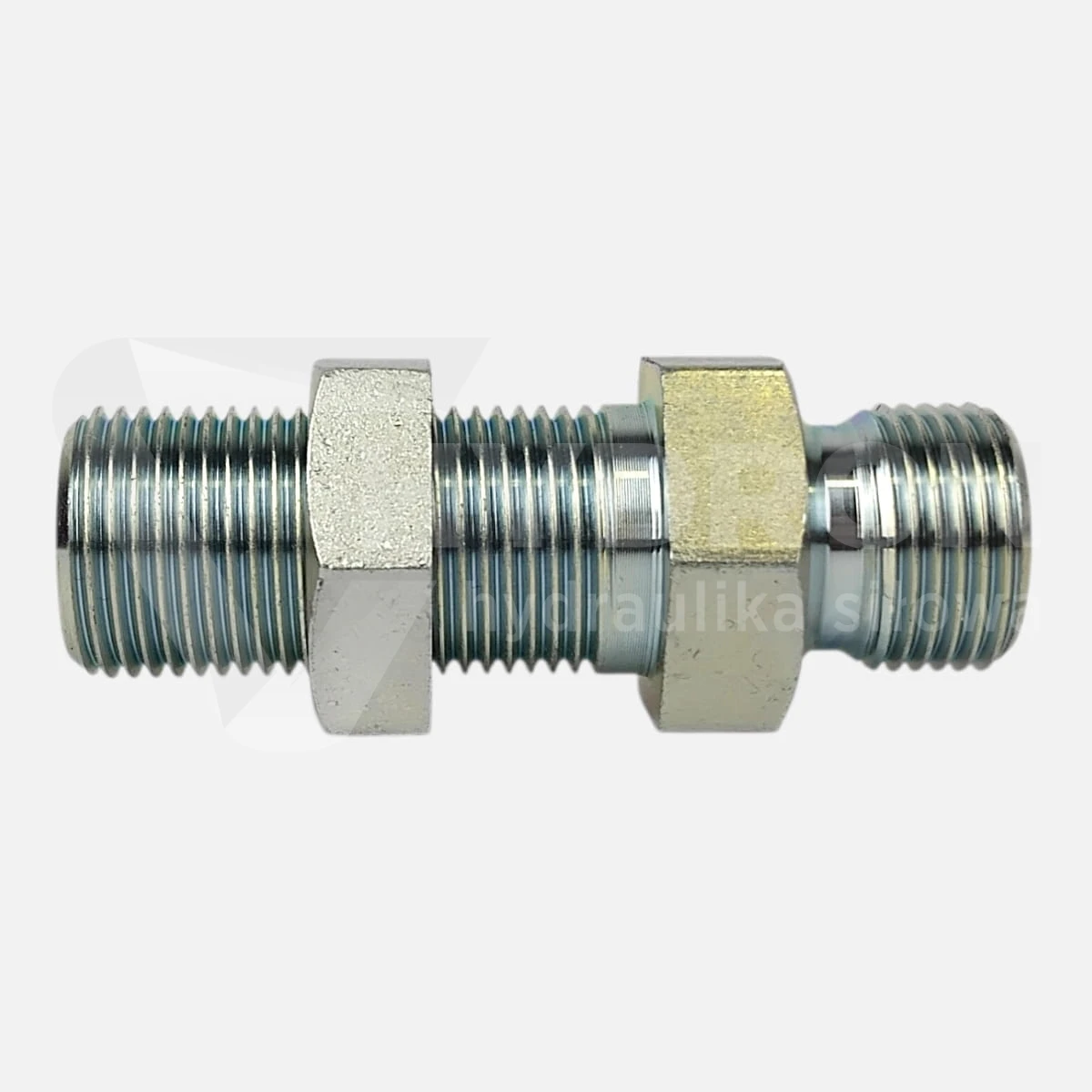

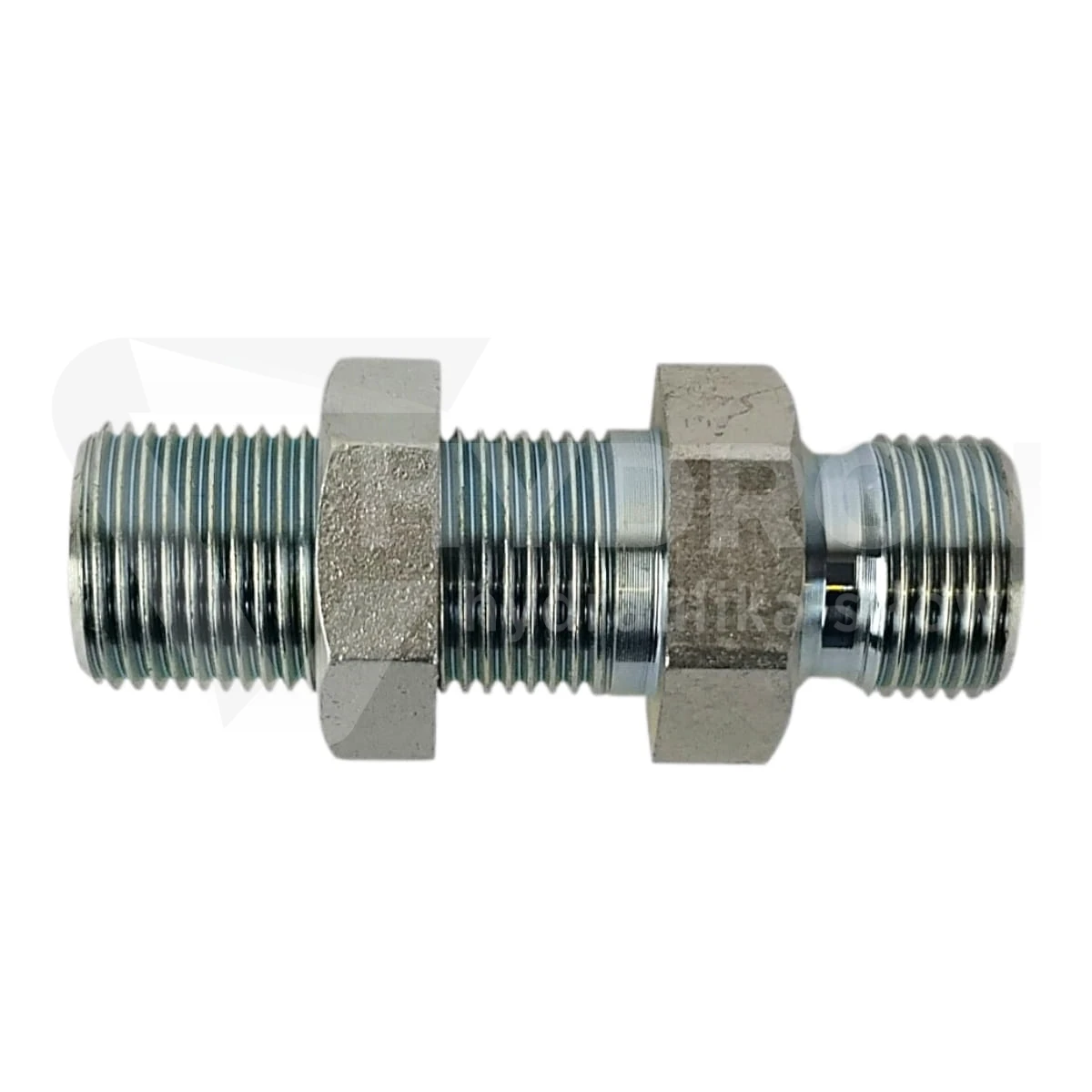

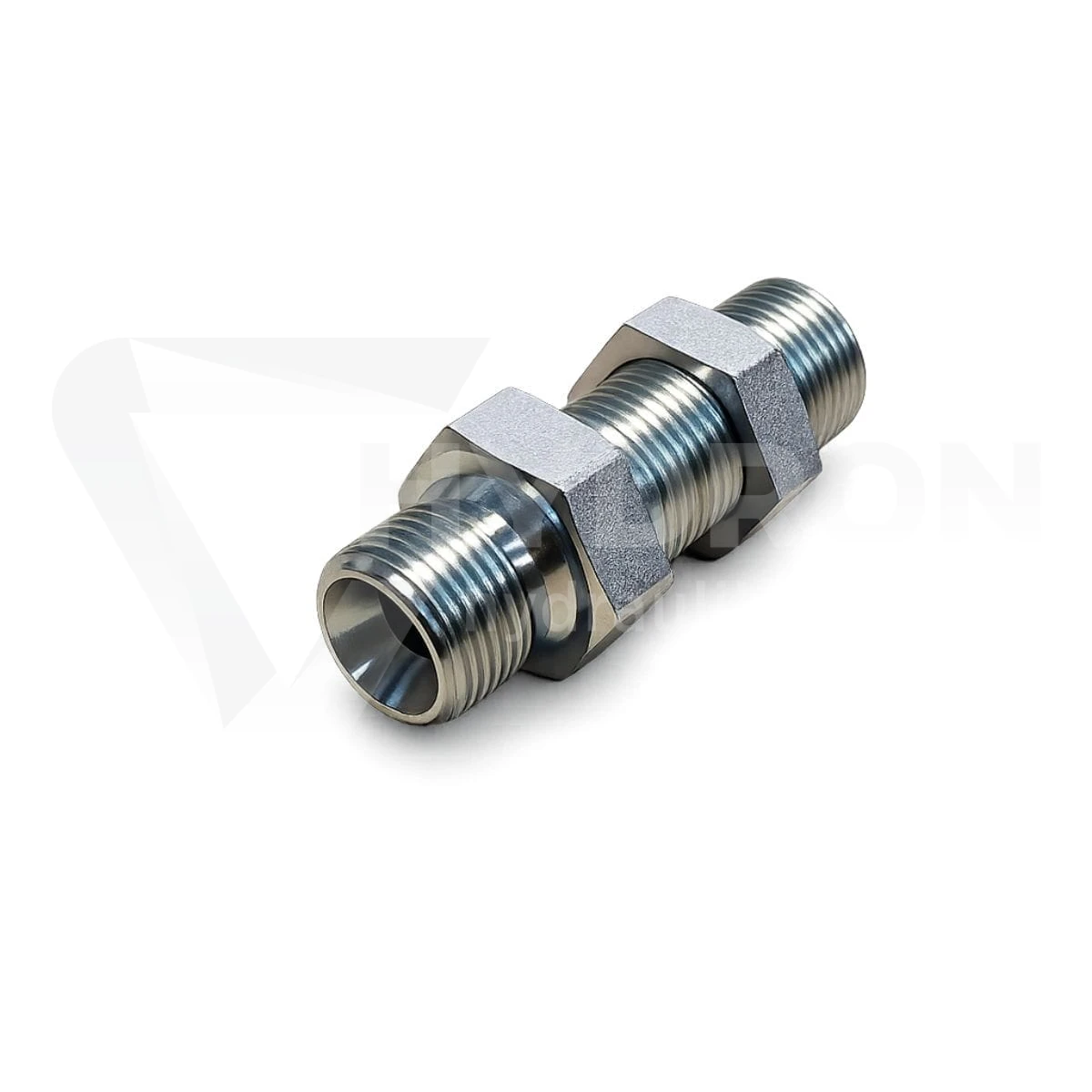

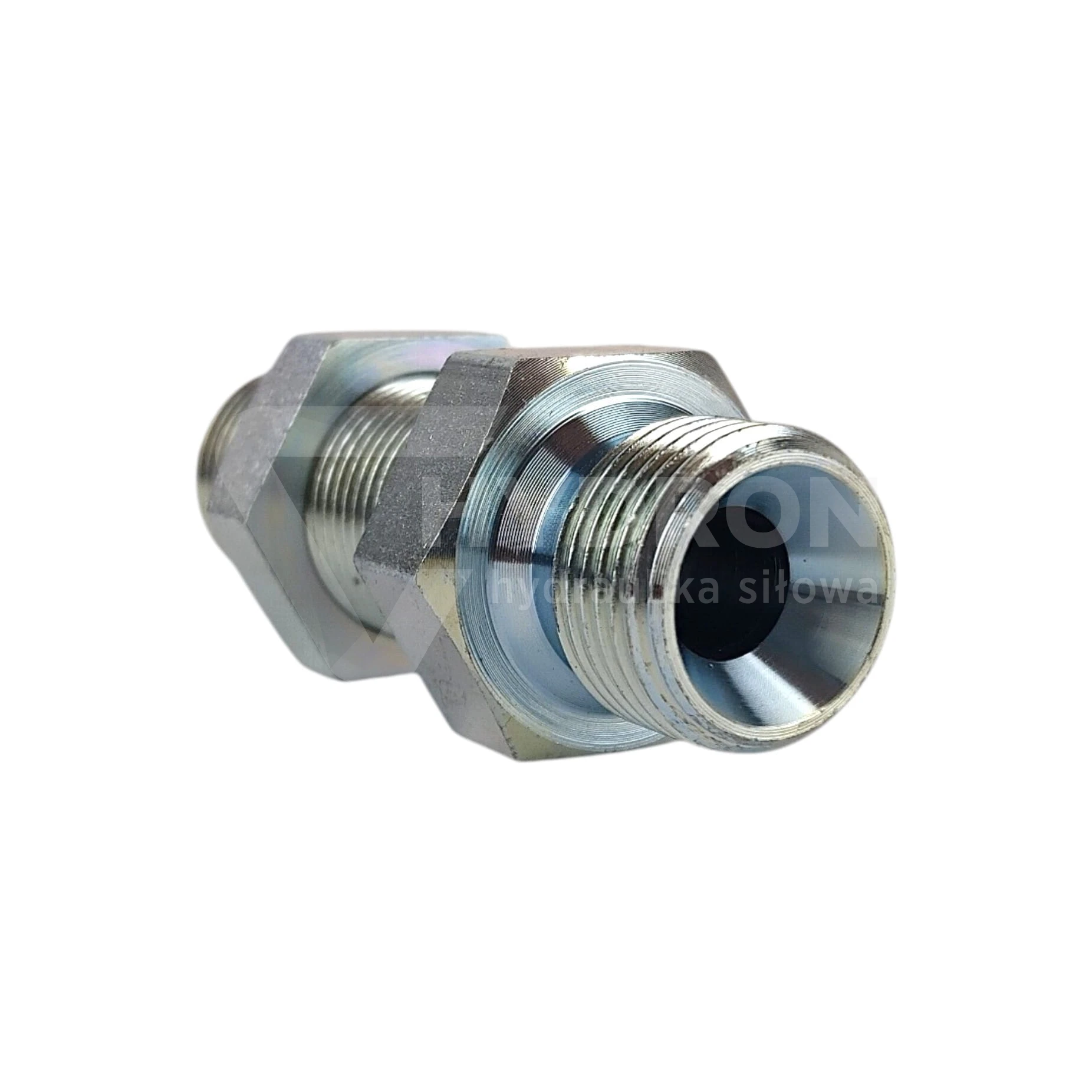

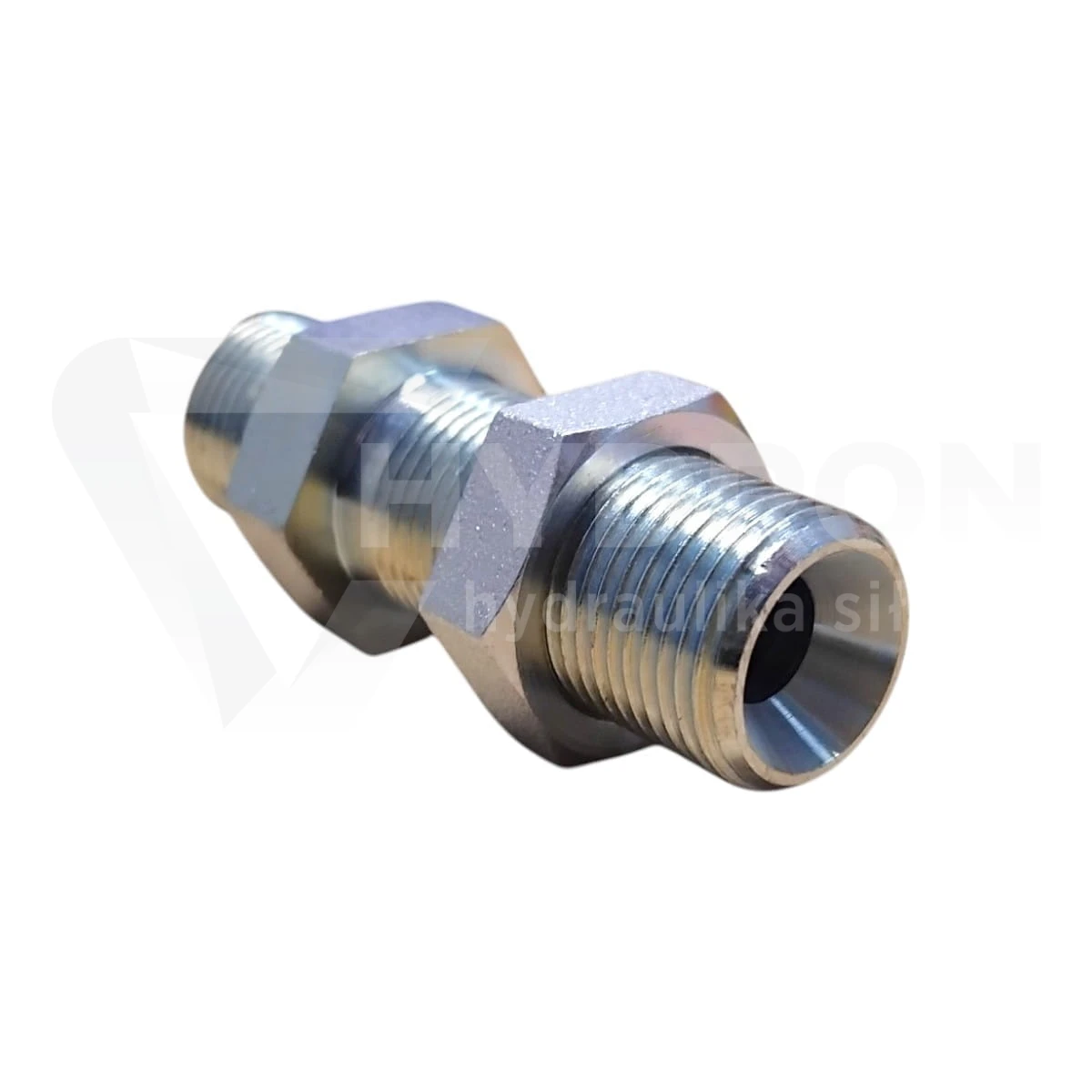

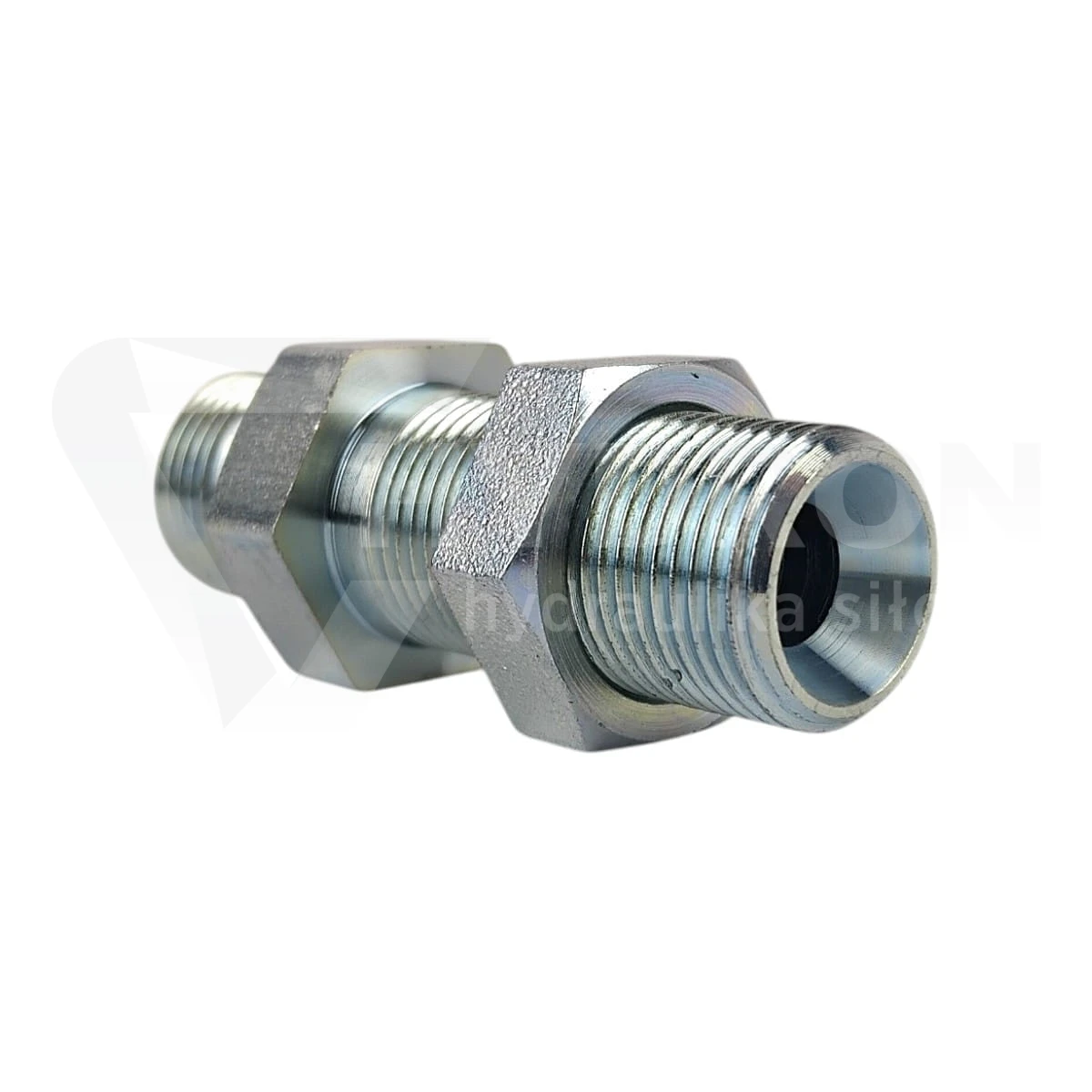

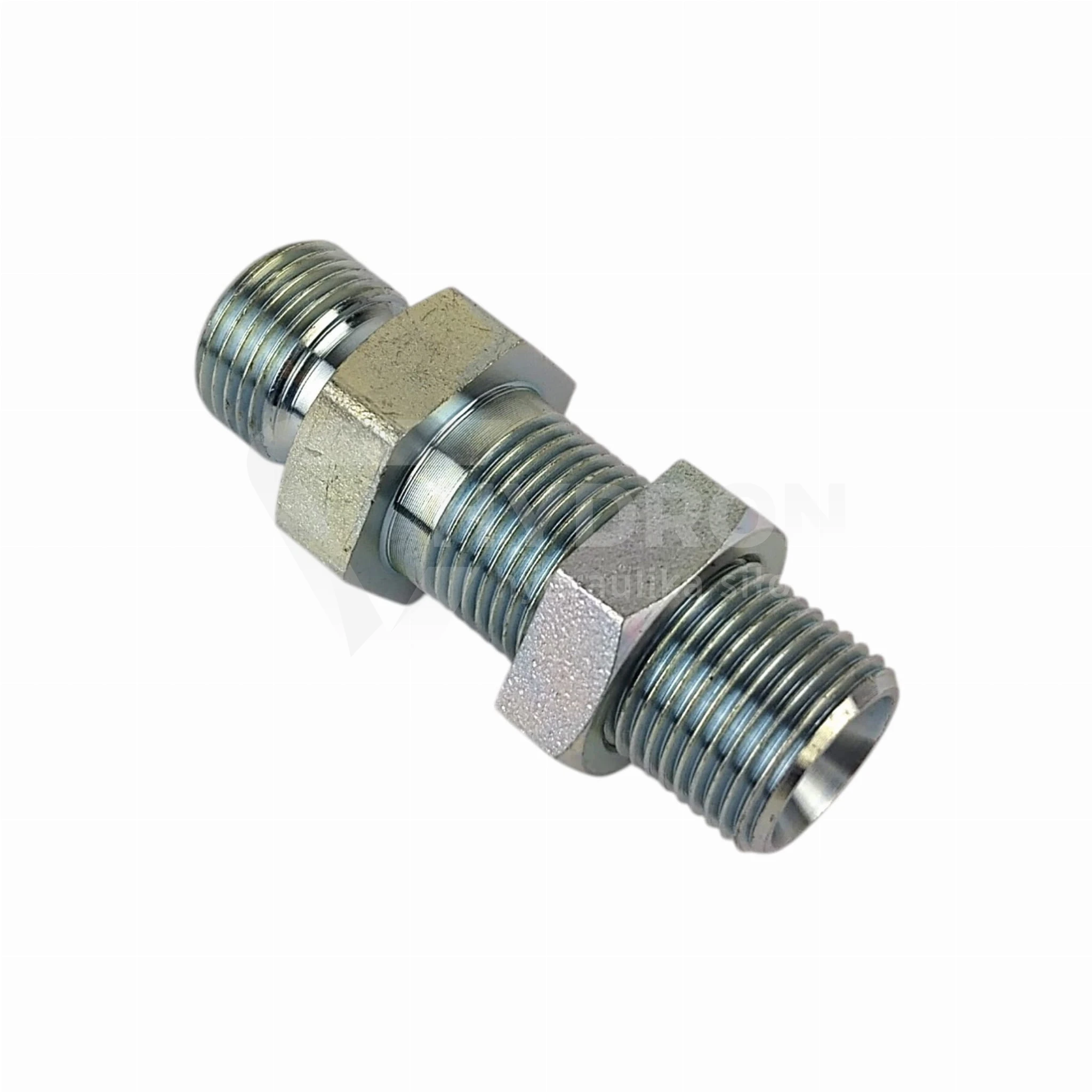

Złączka grodziowa BSP 3/8" z przeciwnakrętką

Złączka grodziowa BSP 3/8" z przeciwnakrętką to proste przejście hydrauliczne do montażu przez panel, gródź, wspornik, ramę lub płytę konstrukcyjną maszyny. Po obu stronach ma gwint 3/8" BSP, dlatego nie zmienia średnicy ani standardu połączenia. Element wykonano ze stali automatowej i zabezpieczono ocynkiem w pasywacji białej. Ciśnienie pracy wynosi 350 bar, a długość całkowita złączki to 56 mm.

Parametry techniczne

Produkt: złączka grodziowa BSP 3/8" z przeciwnakrętką
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa
Standard połączenia: BSP
Rozmiar gwintu 1: 3/8" BSP

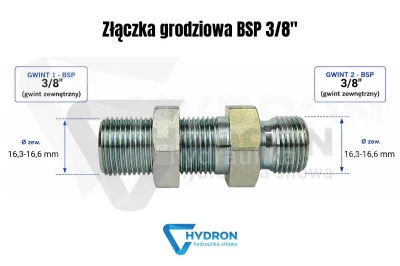

Wymiar gwintu 1: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
Rozmiar gwintu 2: 3/8" BSP
Wymiar gwintu 2: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
Gwint większy: brak różnicy, obie strony 3/8" BSP
Gwint mniejszy: brak różnicy, obie strony 3/8" BSP
Długość całkowita: 56 mm
Przeciwnakrętka: w zestawie
Ciśnienie pracy: 350 bar
Norma wykonania: złącza BSP BS5200 / ISO 8434-6
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Vitillo: ANGG0606P
Oznaczenie alternatywne: XSV 3/8" / 6B-06
Kod produktu: ZN-141-1 3/8/3/8
Kod kreskowy EAN: 2000010017980

Złączka grodziowa BSP 3/8" do przejścia przez panel

Złączka grodziowa BSP 3/8" jest stosowana wtedy, gdy instalacja hydrauliczna ma przejść przez przegrodę i wymaga stałego punktu montażowego. Zamiast prowadzić przewód luźno przez otwór, można osadzić złączkę w panelu i podłączyć elementy układu po obu stronach. Takie rozwiązanie ułatwia serwis, porządkuje prowadzenie przewodów i ogranicza pracę połączenia na krawędzi konstrukcji. Inne rozmiary tego samego typu znajdują się w kategorii złączki grodziowe BSP.

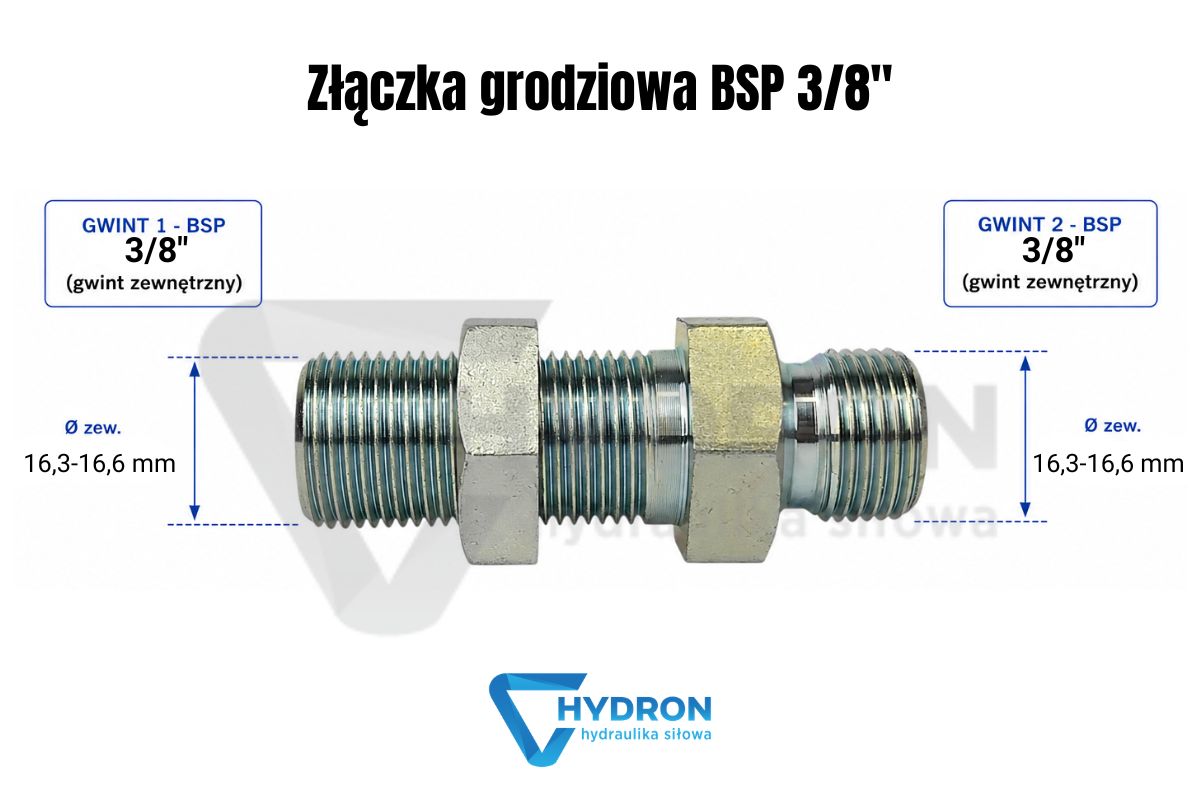

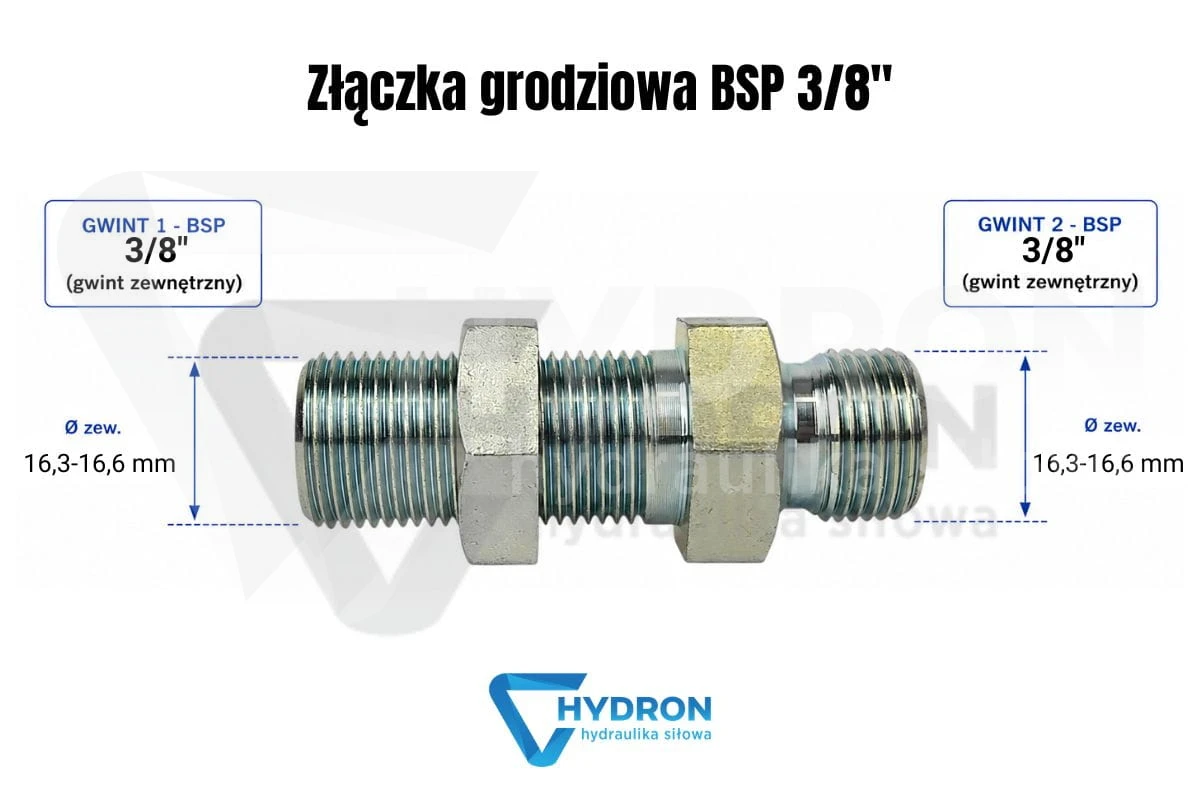

Gwint 3/8" BSP po obu stronach - bez redukcji średnicy

Produkt ma gwint 3/8" BSP z jednej i drugiej strony. To oznacza, że nie jest redukcją i nie przechodzi na inny standard uszczelnienia. Przy doborze trzeba sprawdzić rzeczywisty wymiar gwintu, typ końcówki oraz sposób uszczelnienia elementów współpracujących. Samo oznaczenie calowe nie wystarcza, ponieważ BSP, JIC, ORFS i NPT mogą być mylone przy szybkiej identyfikacji części. Jeżeli instalacja wymaga innego systemu, warto porównać złączki grodziowe ORFS albo złączki grodziowe JIC UNF.

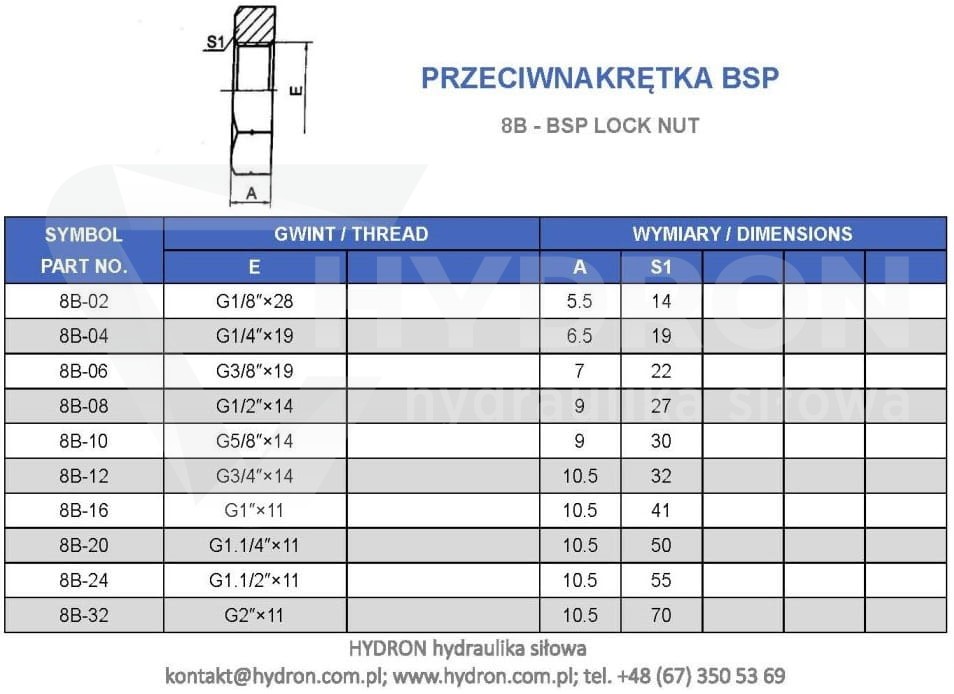

Przeciwnakrętka w złączce grodziowej BSP 3/8"

Przeciwnakrętka pozwala unieruchomić złączkę w otworze montażowym. Ma to znaczenie szczególnie tam, gdzie przewód jest często odpinany, pracuje w drganiach albo znajduje się w miejscu serwisowym. Dobrze zamocowana grodziówka nie obraca się razem z przewodem podczas dokręcania i nie przenosi całego obciążenia na krawędź panelu. Otwór powinien być wykonany równo, a złączka po montażu powinna pracować osiowo, bez ciągnięcia przewodu w bok.

Kiedy stosować złączkę grodziową BSP 3/8"

Ten rozmiar sprawdza się w maszynach rolniczych, urządzeniach przemysłowych, zabudowach hydraulicznych, panelach sterowania i układach serwisowych, gdzie potrzebne jest przejście przez ściankę maszyny. Praktyczny przykład to przewód prowadzony z wnętrza ramy do zewnętrznego punktu podłączenia. Grodziówka tworzy stabilny punkt przyłączeniowy, a przewód po stronie zewnętrznej można wymienić bez rozbierania całej instalacji. Przy wykonywaniu nowego odcinka dobrym uzupełnieniem są przewody hydrauliczne na wymiar.

Kiedy nie używać jej jako zwykłego adaptera

Złączka grodziowa BSP 3/8" nie powinna być dobierana jako przypadkowa przejściówka do każdego miejsca w układzie. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu lub siłownika, trzeba dobrać przyłącze zgodne z gniazdem i sposobem uszczelnienia korpusu. Do takich zastosowań służą przyłączki proste hydrauliczne. Grodziówka ma inne zadanie: stabilizuje przejście przez przegrodę i umożliwia podłączenie instalacji po obu stronach panelu.

Ciśnienie pracy 350 bar a dobór całego odcinka

Ciśnienie pracy złączki wynosi 350 bar, ale o bezpieczeństwie decyduje cały odcinek instalacji. Słabszym elementem może być przewód, końcówka, uszczelnienie, zawór, adapter albo element po drugiej stronie grodzi. Jeżeli układ wcześniej przeciekał, warto sprawdzić nie tylko sam gwint, ale też stan powierzchni styku, dokręcenie przeciwnakrętki i sposób prowadzenia przewodu. Do kontroli rzeczywistego ciśnienia w instalacji przydatne są manometry hydrauliczne.

Typowy błąd przy doborze grodziówki BSP 3/8"

Częsty błąd polega na zamówieniu złączki tylko po średnicy zewnętrznej gwintu, bez potwierdzenia standardu BSP. Drugi problem to montaż złączki w panelu bez odciążenia przewodu. Wtedy przewód zaczyna pracować na gwincie, a połączenie może poluzować się dopiero po kilku cyklach pracy maszyny. W miejscach narażonych na tarcie warto zabezpieczyć przewód przez osłony spiralne na węże hydrauliczne, a dłuższy odcinek podeprzeć przez uchwyty i obejmy do rur oraz przewodów.

Porównanie z sąsiednimi rozmiarami BSP

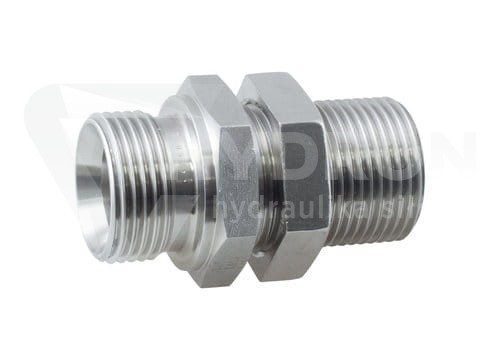

Jeżeli stary element nie ma czytelnego oznaczenia, warto porównać go z rozmiarami sąsiednimi. Mniejszym wariantem jest złączka grodziowa BSP 1/4", a większym złączka grodziowa BSP 1/2". Jeżeli układ pracuje w wilgoci, na zewnątrz albo w środowisku bardziej narażonym na korozję, można sprawdzić także złączkę grodziową BSP 3/8" stal nierdzewna.

FAQ

Czy złączka grodziowa BSP 3/8" służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 3/8"?

Produkt ma gwint 3/8" BSP po obu stronach.

Czy złączka BSP 3/8" jest redukcją?

Nie. Obie strony mają ten sam gwint 3/8" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa BSP 3/8"?

Ciśnienie pracy wynosi 350 bar. Całą instalację trzeba jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy złączka ma przeciwnakrętkę?

Tak. Wariant jest przeznaczony do montażu grodziowego i posiada przeciwnakrętkę do unieruchomienia w panelu.

Co oznacza BSP w tej złączce?

BSP to calowy gwint rurowy stosowany w hydraulice. Przy doborze trzeba potwierdzić standard BSP, ponieważ podobne wizualnie gwinty calowe mogą pracować w innych systemach połączeń.

Co sprawdzić przed zakupem złączki grodziowej BSP 3/8"?

Przed zakupem należy sprawdzić gwint 3/8" BSP po obu stronach, ciśnienie pracy 350 bar, długość 56 mm, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
