Przyłączka prosta BA 1/2 BSP / 1 ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 33,91 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2" BSP
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 1" ORFS
  • Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa

Opis

Przyłączka prosta BA 1/2" BSP / 1" ORFS

Przyłączka prosta BA 1/2" BSP / 1" ORFS to stalowy element złączny hydrauliki siłowej przeznaczony do łączenia urządzeń wyposażonych w gniazdo BSP z przewodami i elementami posiadającymi przyłącze męskie ORFS. Konstrukcja obejmuje zewnętrzny gwint G 1/2" BSPP z uszczelnieniem elastomerowym ED oraz wewnętrzny gwint 1"-14 ORFS z płaską powierzchnią uszczelniającą. Przyłączka występuje w wersji ciężkiej i jest przeznaczona do instalacji wykorzystujących olej hydrauliczny.

Zastosowanie przyłączki prostej BA BSP / ORFS

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia wykonanie połączenia pomiędzy pompą, siłownikiem, rozdzielaczem lub blokiem hydraulicznym a odpowiednim elementem z gwintem męskim ORFS. Sprawdza się podczas montażu, modernizacji i serwisowania instalacji.

Gwint zewnętrzny BSP 1/2" z uszczelnieniem ED

Strona korpusowa przyłączki posiada walcowy gwint G 1/2" BSPP oraz uszczelkę elastomerową ED. Uszczelnienie współpracuje z odpowiednio przygotowaną powierzchnią gniazda urządzenia hydraulicznego. Prawidłowy montaż wymaga zgodności gwintu oraz czystej i nieuszkodzonej powierzchni przylegania.

Gwint wewnętrzny ORFS 1"-14

Od strony przewodu zastosowano gwint wewnętrzny 1"-14 ORFS z płaską powierzchnią uszczelniającą. Przyłącze jest przeznaczone do współpracy z odpowiednim elementem męskim ORFS, wyposażonym w pierścień O-ring na czole. Podczas dokręcania uszczelnienie zostaje dociśnięte do płaskiej powierzchni przyłączki.

Wersja BA a przyłączka z zewnętrznym gwintem ORFS

Wersja BA posiada wewnętrzne przyłącze ORFS, dlatego nie należy jej mylić z przyłączką BSP / ORFS wyposażoną w dwa gwinty zewnętrzne. Różnica ma znaczenie przy doborze zakończenia przewodu, kolanka lub złączki. Przed zakupem należy sprawdzić rodzaj gwintu współpracującego elementu.

Uszczelnienie ORFS a połączenia stożkowe

System ORFS wykorzystuje płaskie powierzchnie uszczelniające oraz pierścień O-ring umieszczony na współpracującym elemencie męskim. Nie jest to połączenie stożkowe JIC 37° ani BSP 60°. Odpowiednie dopasowanie powierzchni czołowych pozwala uzyskać szczelne połączenie hydrauliczne.

Materiał i wykonanie przyłączki hydraulicznej

Przyłączka wykonana jest ze stali automatowej pokrytej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan gwintów, uszczelki ED oraz powierzchni uszczelniającej ORFS. Warunki pracy całego połączenia muszą odpowiadać parametrom wszystkich zastosowanych elementów.

Parametry techniczne przyłączki BA 1/2" BSP / 1" ORFS

  • Typ: przyłączka prosta BA BSP / ORFS
  • Wersja przyłącza: ciężka
  • Gwint korpusowy: G 1/2" BSPP, zewnętrzny
  • Gwint przewodowy: 1"-14 ORFS, wewnętrzny
  • Uszczelnienie korpusowe: elastomerowe ED
  • Uszczelnienie przewodowe: płaska powierzchnia czołowa ORFS
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Medium robocze: olej hydrauliczny
  • Ciśnienie robocze według karty produktu: 420 bar
  • System połączenia ORFS: SAE J1453

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada wewnętrzny gwint ORFS?

Tak. Od strony przewodu przyłączka BA posiada wewnętrzny gwint 1"-14 ORFS. Po stronie korpusu zastosowano zewnętrzny gwint G 1/2" BSPP z uszczelnieniem ED.

Gdzie znajduje się pierścień O-ring w połączeniu ORFS?

Pierścień O-ring znajduje się na płaskim czole współpracującego złącza męskiego ORFS. Wewnętrzne przyłącze ORFS posiada powierzchnię, do której dociskane jest uszczelnienie.

Czy można zastosować końcówkę JIC zamiast ORFS?

Nie. Systemy JIC i ORFS wykorzystują odmienne powierzchnie uszczelniające. Należy zastosować kompatybilny element męski ORFS z gwintem 1"-14 i odpowiednim O-ringiem.

Przyłączki hydrauliczne BSP / ORFS w HYDRON

Pozostałe konfiguracje gwintów i warianty połączeń można znaleźć w kategorii przyłączki proste BSP / ORFS. HYDRON oferuje wsparcie techniczne przy doborze elementów złącznych hydrauliki siłowej, gwintów oraz odpowiednich uszczelnień do przewodów hydraulicznych.

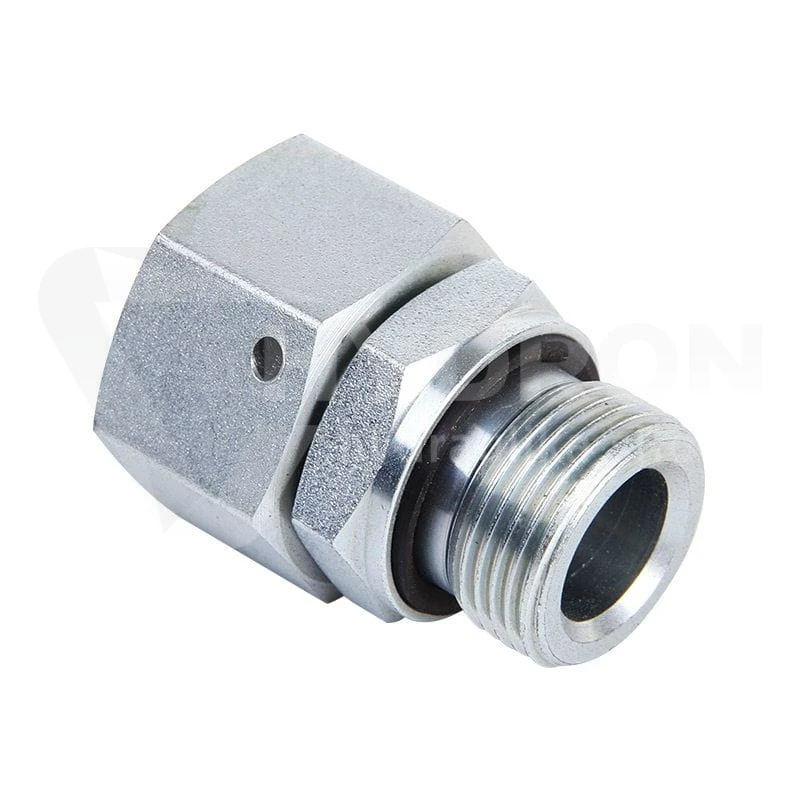

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
