Przyłączka prosta ED 1/4" BSP / 11/16" ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 31,93 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/4" BSP
  • Rozmiar gwintu 1 w milimetrach 12,9-13,1zew./11,4-11,9wew.
  • Rozmiar gwintu 2 11/16" ORFS
  • Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO09MG04R

Opis

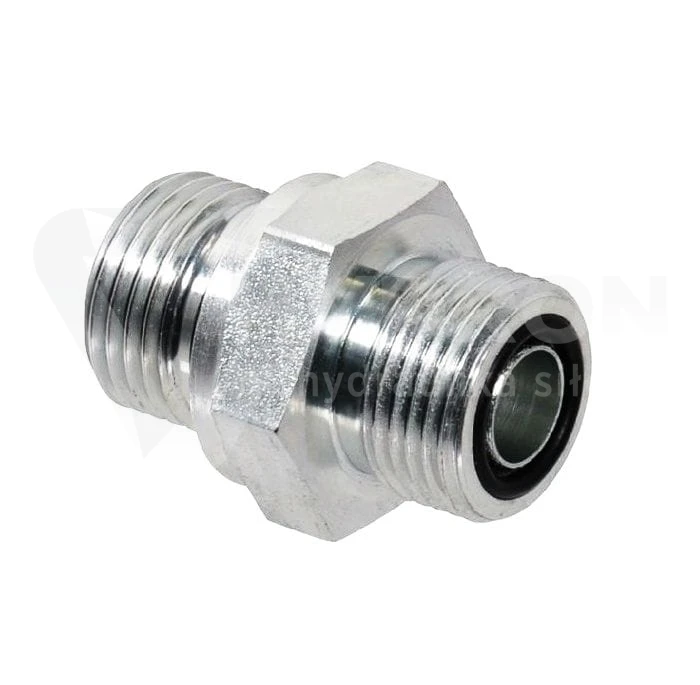

Przyłączka prosta ED 1/4" BSP / 11/16" ORFS

Przyłączka prosta ED 1/4" BSP / 11/16" ORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy oraz bloków zaworowych. Posiada dwa gwinty zewnętrzne: G 1/4" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 11/16"-16 UN z uszczelnieniem czołowym ORFS od strony przewodu. Konstrukcja umożliwia wykonanie rozłącznego połączenia pomiędzy dwoma systemami przyłączeniowymi.

Zastosowanie przyłączki hydraulicznej BSP / ORFS

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu wyposażonego w końcówkę żeńską ORFS do urządzenia posiadającego odpowiednie gniazdo BSP. Jest stosowana podczas montażu nowych instalacji, modernizacji oraz napraw hydrauliki siłowej.

Gwint BSP 1/4" z uszczelnieniem ED

Strona korpusowa posiada równoległy gwint zewnętrzny G 1/4" BSPP oraz uszczelnienie elastomerowe ED, określane również jako Form E. Uszczelka współpracuje z odpowiednio przygotowaną powierzchnią gniazda pompy, siłownika lub rozdzielacza. Prawidłowe uszczelnienie wymaga zgodności gwintu, uszczelki oraz powierzchni przylegania.

Gwint ORFS 11/16" z uszczelnieniem czołowym O-ring

Od strony przewodu zastosowano gwint zewnętrzny 11/16"-16 UN oraz płaską powierzchnię czołową z pierścieniem O-ring. Podczas dokręcania kompatybilnej końcówki żeńskiej ORFS uszczelnienie jest dociskane do powierzchni współpracującej. Rozwiązanie to różni się od połączeń stożkowych stosowanych w systemie JIC.

Redukcja BSP 1/4" na ORFS 11/16"

Przyłączka pełni funkcję adaptera pomiędzy gwintem rurowym BSPP a amerykańskim systemem ORFS. Umożliwia podłączenie przewodu z końcówką ORFS 11/16" do urządzenia wyposażonego w gniazdo G 1/4" BSPP. Podczas doboru należy sprawdzić rozmiar gwintu oraz sposób uszczelnienia każdej strony połączenia.

Różnice pomiędzy połączeniami ORFS i JIC

System ORFS wykorzystuje płaskie uszczelnienie czołowe z pierścieniem O-ring, natomiast JIC opiera się na współpracujących powierzchniach stożkowych 37°. Są to dwa różne standardy połączeń hydraulicznych. Do przyłączki ORFS należy stosować końcówkę przewodu posiadającą odpowiedni gwint i płaską powierzchnię uszczelniającą.

Materiał i montaż przyłączki

Przyłączka wykonana jest ze stali zabezpieczonej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan gwintów, uszczelki ED oraz pierścienia O-ring po stronie ORFS. Dopuszczalne warunki pracy kompletnego połączenia powinny odpowiadać wymaganiom instalacji hydraulicznej.

Parametry techniczne i oznaczenie Vitillo

  • Rodzaj: przyłączka prosta ED BSP / ORFS.
  • Gwint korpusowy: G 1/4" BSPP, zewnętrzny.
  • Gwint przewodowy: 11/16"-16 ORFS (UN), zewnętrzny.
  • Uszczelnienie korpusowe: elastomerowe ED, Form E.
  • Uszczelnienie przewodowe: płaskie czoło z O-ringiem.
  • Materiał: stal ocynkowana.
  • System połączenia przewodowego: ORFS.
  • Oznaczenie według Vitillo: AMO09MG04R.
  • Oznaczenie alternatywne: XGE ORF 11/16X1/4 ED.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada uszczelnienie po obu stronach?

Tak. Strona korpusowa BSPP posiada uszczelnienie elastomerowe ED, natomiast strona przewodowa ORFS wykorzystuje pierścień O-ring umieszczony na płaskim czole przyłączki.

Jaką końcówkę przewodu należy zastosować?

Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 11/16"-16 UN oraz płaską powierzchnią uszczelniającą.

Jakie oznaczenie Vitillo posiada przyłączka?

Oznaczenie katalogowe Vitillo to AMO09MG04R. Przyłączka posiada gwint G 1/4" BSPP z uszczelnieniem Form E oraz gwint przewodowy 11/16" ORFS.

Przyłączki BSP / ORFS w ofercie HYDRON

Pozostałe rozmiary i warianty znajdziesz w kategorii przyłączki proste BSP / ORFS. HYDRON oferuje szeroki wybór elementów złącznych hydrauliki siłowej oraz profesjonalne wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
