Przyłączka prosta ED 1/2" BSP / 11/16 ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 18,23 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 1/2" BSP
  • Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
  • Rozmiar gwintu 2 11/16" ORFS
  • Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO09MG08R
  • Oznaczenie wg CAST 400414

Opis

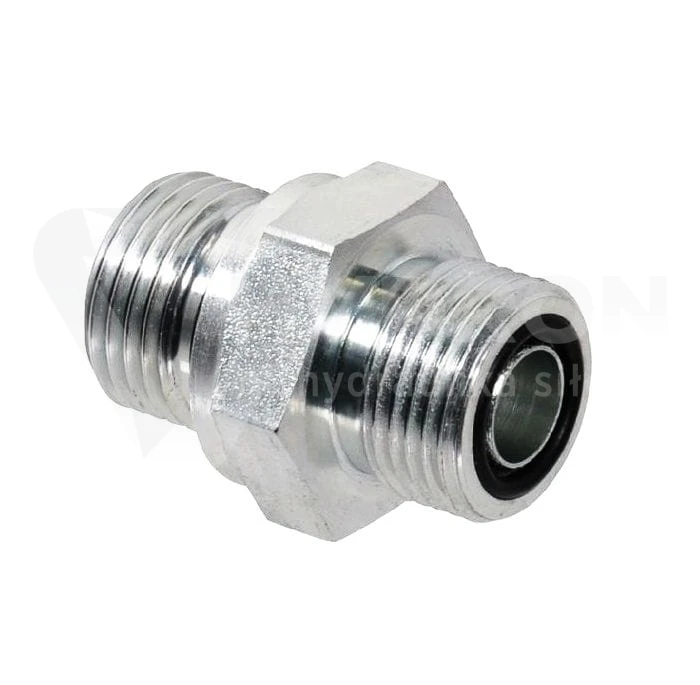

Przyłączka prosta ED 1/2" BSP / 11/16" ORFS

Przyłączka prosta ED 1/2" BSP / 11/16" ORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy oraz bloków hydraulicznych. Posiada dwa gwinty zewnętrzne: G 1/2" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 11/16"-16 UN z uszczelnieniem czołowym ORFS od strony przewodu. Umożliwia wykonanie rozłącznego połączenia pomiędzy dwoma różnymi systemami przyłączeniowymi.

Zastosowanie przyłączki hydraulicznej BSP / ORFS

Przyłączka znajduje zastosowanie w hydraulice maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Pozwala podłączyć przewód zakończony końcówką żeńską ORFS do urządzenia posiadającego odpowiednie gniazdo BSP. Jest wykorzystywana podczas montażu instalacji, modernizacji oraz prac serwisowych.

Gwint BSP 1/2" z uszczelnieniem ED

Strona korpusowa wyposażona jest w walcowy gwint zewnętrzny G 1/2" BSPP oraz uszczelnienie elastomerowe ED, określane również jako Form E. Uszczelka współpracuje z odpowiednio przygotowaną powierzchnią gniazda pompy, siłownika lub rozdzielacza. Prawidłowa szczelność wymaga zgodności gwintu, uszczelnienia i powierzchni przylegania.

Gwint ORFS 11/16" z uszczelnieniem czołowym

Od strony przewodu zastosowano gwint zewnętrzny 11/16"-16 UN oraz płaską powierzchnię czołową z pierścieniem O-ring. Podczas dokręcania odpowiedniej końcówki żeńskiej ORFS uszczelnienie zostaje dociśnięte do powierzchni współpracującej. Połączenie nie wymaga stożka uszczelniającego.

Redukcja BSP 1/2" na ORFS 11/16"

Przyłączka pełni funkcję adaptera pomiędzy brytyjskim gwintem rurowym BSPP a amerykańskim systemem ORFS. Umożliwia podłączenie przewodu z końcówką ORFS 11/16" do urządzenia wyposażonego w gniazdo G 1/2" BSPP. Podczas doboru należy sprawdzić rozmiar gwintu oraz sposób uszczelnienia obu stron połączenia.

Różnice pomiędzy ORFS a JIC

System ORFS wykorzystuje płaskie uszczelnienie czołowe z pierścieniem O-ring, natomiast JIC opiera się na metalowych powierzchniach stożkowych 37°. Są to odmienne rozwiązania. Do przyłączki ORFS należy stosować kompatybilną końcówkę żeńską o odpowiednim gwincie i płaskiej powierzchni uszczelniającej.

Materiał i montaż przyłączki

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan obu gwintów, uszczelki ED oraz pierścienia O-ring po stronie ORFS. Parametry kompletnego połączenia powinny odpowiadać wymaganiom instalacji wykorzystującej olej hydrauliczny.

Parametry techniczne i oznaczenia katalogowe

  • Rodzaj: przyłączka prosta ED BSP / ORFS
  • Gwint korpusowy: G 1/2" BSPP, zewnętrzny
  • Gwint przewodowy: 11/16"-16 ORFS (UN), zewnętrzny
  • Uszczelnienie korpusowe: elastomerowe ED, Form E
  • Uszczelnienie przewodowe: płaskie czoło z pierścieniem O-ring
  • Materiał: stal automatowa
  • Zabezpieczenie powierzchni: ocynk
  • Medium robocze: olej hydrauliczny
  • Oznaczenie według Vitillo: AMO09MG08R
  • Oznaczenie według CAST: 400414

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada uszczelnienie po obu stronach?

Tak. Strona korpusowa BSPP posiada uszczelkę elastomerową ED, natomiast strona przewodowa ORFS wykorzystuje pierścień O-ring umieszczony na płaskiej powierzchni czołowej.

Jaką końcówkę przewodu należy zastosować?

Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 11/16"-16 UN oraz płaską powierzchnią uszczelniającą.

Jakie oznaczenia katalogowe posiada przyłączka?

Oznaczenie katalogowe Vitillo to AMO09MG08R, natomiast oznaczenie według CAST to 400414. Przyłączka łączy gwint G 1/2" BSPP z przyłączem 11/16" ORFS.

Przyłączki BSP / ORFS w ofercie HYDRON

Pozostałe rozmiary i warianty znajdziesz w kategorii przyłączki proste BSP / ORFS. HYDRON oferuje szeroki asortyment komponentów hydrauliki siłowej oraz profesjonalne wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
