Przyłączka prosta ED 3/4" BSP / 1.3/16 ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 21,51 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/4" BSP
  • Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
  • Rozmiar gwintu 2 1.3/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 420 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO14MG12R
  • Oznaczenie wg CAST 400405

Opis

Przyłączka prosta ED 3/4" BSP / 1 3/16" ORFS

Przyłączka prosta ED 3/4" BSP / 1 3/16" ORFS to stalowy element złączny hydrauliki siłowej, przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i bloków hydraulicznych. Posiada dwa gwinty zewnętrzne: G 3/4" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 1 3/16"-12 UN z uszczelnieniem czołowym ORFS od strony przewodu. Umożliwia wykonanie rozłącznego połączenia pomiędzy różnymi systemami przyłączeniowymi.

Zastosowanie przyłączki hydraulicznej BSP / ORFS

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Pozwala podłączyć przewód wyposażony w końcówkę żeńską ORFS do urządzenia posiadającego odpowiednie gniazdo BSP. Jest stosowana podczas montażu nowych instalacji, modernizacji maszyn oraz prac serwisowych.

Gwint BSP 3/4" z uszczelnieniem ED

Strona korpusowa posiada walcowy gwint zewnętrzny G 3/4" BSPP oraz uszczelnienie elastomerowe ED, określane również jako Form E. Uszczelka współpracuje z odpowiednio przygotowaną, płaską powierzchnią gniazda siłownika, pompy lub rozdzielacza. Szczelność połączenia wymaga właściwego dopasowania gwintu, uszczelnienia oraz powierzchni przylegania.

Gwint ORFS 1 3/16" z uszczelnieniem czołowym O-ring

Od strony przewodu zastosowano gwint zewnętrzny 1 3/16"-12 UN w systemie ORFS. Na płaskim czole przyłączki znajduje się uszczelnienie O-ring. Podczas dokręcania odpowiedniej końcówki żeńskiej ORFS pierścień uszczelniający zostaje dociśnięty do współpracującej powierzchni, zapewniając szczelność połączenia. Przyłącze nie wykorzystuje stożka JIC 37°.

Redukcja BSP 3/4" na ORFS 1 3/16"

Przyłączka pełni funkcję adaptera pomiędzy gwintem rurowym BSPP a amerykańskim systemem ORFS. Umożliwia połączenie przewodu ORFS 1 3/16" z urządzeniem wyposażonym w gniazdo G 3/4" BSPP. Przy doborze należy uwzględnić zgodność gwintów i powierzchni uszczelniających po obu stronach.

Różnice pomiędzy ORFS a JIC

System ORFS wykorzystuje płaską powierzchnię czołową z pierścieniem O-ring, natomiast JIC opiera się na metalowych powierzchniach stożkowych 37°. Są to odmienne konstrukcje połączeń hydraulicznych. Do przyłączki ORFS należy stosować kompatybilną końcówkę żeńską z odpowiednim gwintem i płaską powierzchnią uszczelniającą.

Materiał i montaż przyłączki

Korpus przyłączki wykonano ze stali automatowej zabezpieczonej ocynkiem. Powłoka ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan obu gwintów, uszczelki ED oraz pierścienia O-ring po stronie ORFS. Powierzchnie współpracujące powinny być czyste i nieuszkodzone. Parametry kompletnego połączenia należy dostosować do wymagań instalacji hydraulicznej.

Parametry techniczne i oznaczenia katalogowe

  • Rodzaj: przyłączka prosta ED BSP / ORFS.
  • Gwint korpusowy: G 3/4" BSPP, zewnętrzny.
  • Gwint przewodowy: 1 3/16"-12 ORFS (UN), zewnętrzny.
  • Uszczelnienie korpusowe: elastomerowe ED, Form E.
  • Uszczelnienie przewodowe: płaskie czoło z pierścieniem O-ring.
  • Materiał: stal automatowa.
  • Zabezpieczenie powierzchni: ocynk.
  • Oznaczenie według Vitillo: AMO14MG12R.
  • Oznaczenie według CAST: 400405.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada uszczelnienie po obu stronach?

Tak. Strona korpusowa G 3/4" BSPP posiada uszczelnienie ED, natomiast strona przewodowa ORFS wykorzystuje pierścień O-ring na płaskiej powierzchni czołowej.

Jaką końcówkę przewodu należy zastosować?

Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 1 3/16"-12 UN oraz płaską powierzchnią uszczelniającą.

Jakie oznaczenia katalogowe posiada przyłączka?

Oznaczenie według Vitillo to AMO14MG12R, natomiast według CAST 400405. Przyłączka łączy gwint G 3/4" BSPP z przyłączem ORFS 1 3/16".

Przyłączki BSP / ORFS w ofercie HYDRON

Pozostałe rozmiary i warianty dostępne są w kategorii przyłączki proste BSP / ORFS. HYDRON oferuje szeroki wybór elementów złącznych hydrauliki siłowej oraz profesjonalne wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

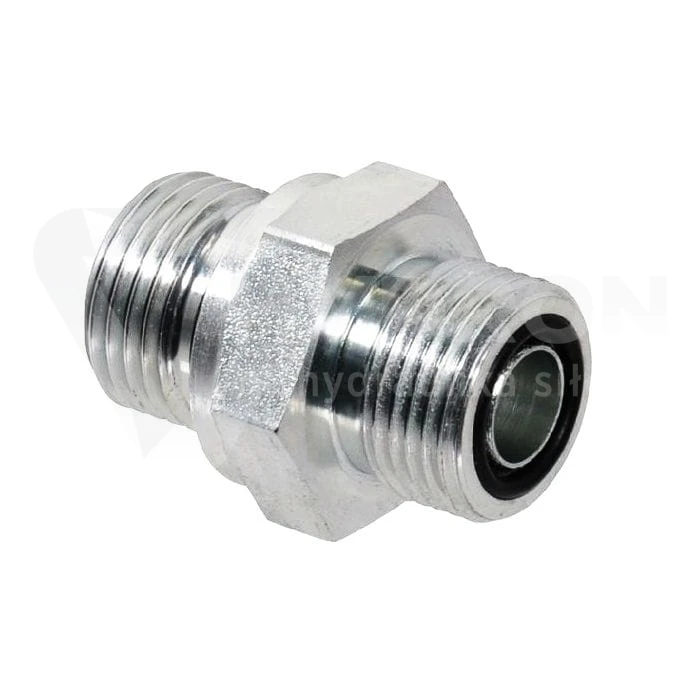

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
