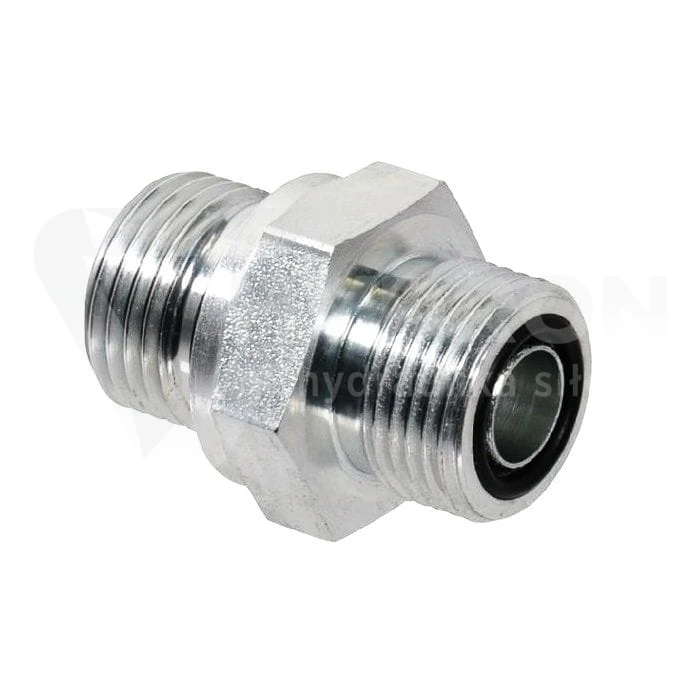

Przyłączka prosta ED 3/8" BSP / 13/16"-16 ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 14,03 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 13/16 ORFS
  • Rozmiar gwintu 2 w milimetrach 20,3-20,6zew./18,9-19,2wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO11MG06R
  • Oznaczenie wg CAST 400403

Opis

Przyłączka prosta ED 3/8" BSP / 13/16"-16 ORFS

Przyłączka prosta ED 3/8" BSP / 13/16"-16 ORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i bloków zaworowych. Posiada dwa gwinty zewnętrzne: G 3/8" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 13/16"-16 UN z uszczelnieniem czołowym ORFS od strony przewodu. Umożliwia wykonanie rozłącznego połączenia między dwoma różnymi systemami przyłączeniowymi.

Zastosowanie przyłączki hydraulicznej BSP / ORFS

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Pozwala podłączyć przewód wyposażony w końcówkę żeńską ORFS do urządzenia posiadającego odpowiednie gniazdo BSP. Może być stosowana podczas montażu nowych instalacji, modernizacji oraz prac serwisowych.

Gwint BSP 3/8" z uszczelnieniem ED

Strona korpusowa posiada walcowy gwint zewnętrzny G 3/8" BSPP oraz uszczelnienie elastomerowe ED, określane również jako Form E. Uszczelka współpracuje z odpowiednio przygotowaną powierzchnią gniazda siłownika, pompy lub rozdzielacza. Szczelność połączenia wymaga prawidłowego dopasowania gwintu, uszczelnienia oraz powierzchni przylegania.

Gwint ORFS 13/16"-16 z uszczelnieniem O-ring

Od strony przewodu zastosowano zewnętrzny gwint 13/16"-16 UN oraz płaską powierzchnię czołową z pierścieniem O-ring. Podczas dokręcania kompatybilnej końcówki żeńskiej ORFS uszczelnienie zostaje dociśnięte do współpracującej powierzchni. Konstrukcja nie wykorzystuje stożka JIC 37°.

Redukcja BSP 3/8" na ORFS 13/16"

Przyłączka pełni funkcję adaptera pomiędzy gwintem rurowym BSPP a systemem połączeń ORFS. Umożliwia podłączenie przewodu z końcówką ORFS 13/16" do urządzenia wyposażonego w gniazdo G 3/8" BSPP. Podczas doboru należy uwzględnić rodzaj gwintu, sposób uszczelnienia i zgodność współpracujących elementów.

Różnice pomiędzy ORFS a JIC

System ORFS wykorzystuje płaskie uszczelnienie czołowe z pierścieniem O-ring, natomiast JIC opiera się na powierzchniach stożkowych 37°. Są to odmienne konstrukcje połączeń. Do przyłączki ORFS należy stosować odpowiednią końcówkę żeńską z płaską powierzchnią uszczelniającą, a nie końcówkę JIC.

Montaż i kontrola szczelności

Przed montażem należy sprawdzić stan obu gwintów, uszczelki ED oraz pierścienia O-ring po stronie ORFS. Powierzchnie współpracujące powinny być czyste i nieuszkodzone. Dopuszczalne warunki pracy kompletnego połączenia należy dobrać do wymagań instalacji hydraulicznej oraz parametrów zastosowanego przewodu i końcówki.

Parametry techniczne i oznaczenia katalogowe

  • Rodzaj: przyłączka prosta ED BSP / ORFS.
  • Gwint korpusowy: G 3/8" BSPP, zewnętrzny.
  • Gwint przewodowy: 13/16"-16 ORFS (UN), zewnętrzny.
  • Uszczelnienie korpusowe: elastomerowe ED, Form E.
  • Uszczelnienie przewodowe: płaskie czoło z pierścieniem O-ring.
  • System połączenia przewodowego: ORFS.
  • Oznaczenie według Vitillo: AMO11MG06R.
  • Oznaczenie według CAST: 400403.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada uszczelnienie po obu stronach?

Tak. Strona korpusowa BSPP posiada uszczelnienie elastomerowe ED, natomiast strona przewodowa ORFS wykorzystuje pierścień O-ring na płaskiej powierzchni czołowej.

Jaką końcówkę przewodu należy zastosować?

Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 13/16"-16 UN i płaską powierzchnią uszczelniającą.

Jakie oznaczenia katalogowe posiada przyłączka?

Oznaczenie według Vitillo to AMO11MG06R, natomiast według CAST 400403. Oba odpowiadają konfiguracji G 3/8" BSPP oraz 13/16"-16 ORFS.

Przyłączki BSP / ORFS w ofercie HYDRON

Pozostałe warianty znajdziesz w kategorii przyłączki proste BSP / ORFS. HYDRON zapewnia profesjonalne wsparcie techniczne przy doborze gwintów, końcówek przewodów oraz uszczelnień hydraulicznych.

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
