Przyłączka prosta ED 1" BSP / 1.11/16 ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: ZN-140 ED 1/111/16
Kod kreskowy: 5905009146948
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1" BSP
- Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
- Rozmiar gwintu 2 1.11/16 ORFS
- Rozmiar gwintu 2 w milimetrach 42,5-42,8zew./40,3-40,7wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 280 bar
- Norma wykonania Złącza ORFS (J1453 )
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AMO21MG16R
- Oznaczenie wg CAST 400426
Opis
Przyłączka prosta ED 1" BSP / 1 11/16" ORFS
Przyłączka prosta ED 1" BSP / 1 11/16" ORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i bloków zaworowych. Posiada dwa gwinty zewnętrzne: G 1" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 1 11/16"-12 UN z uszczelnieniem czołowym ORFS od strony przewodu. Konstrukcja umożliwia wykonanie rozłącznego połączenia pomiędzy dwoma systemami przyłączeniowymi.
Zastosowanie przyłączki hydraulicznej BSP / ORFS
Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu zakończonego końcówką żeńską ORFS do urządzenia wyposażonego w odpowiednie gniazdo BSP. Jest stosowana podczas montażu instalacji, modernizacji oraz prac serwisowych.
Gwint BSP 1" z uszczelnieniem ED
Strona korpusowa posiada walcowy gwint zewnętrzny G 1" BSPP oraz uszczelnienie elastomerowe ED, określane również jako Form E. Uszczelka współpracuje z odpowiednio przygotowaną powierzchnią gniazda pompy, siłownika lub rozdzielacza. Szczelność wymaga prawidłowego dopasowania gwintu, uszczelnienia oraz powierzchni przylegania.
Gwint ORFS 1 11/16" z uszczelnieniem O-ring
Strona przewodowa wyposażona jest w zewnętrzny gwint 1 11/16"-12 UN oraz płaską powierzchnię czołową z uszczelnieniem O-ring. Podczas dokręcania kompatybilnej końcówki żeńskiej ORFS pierścień uszczelniający zostaje dociśnięty do powierzchni współpracującej, zapewniając szczelność połączenia.
Redukcja BSP 1" na ORFS 1 11/16"
Przyłączka pełni funkcję adaptera pomiędzy brytyjskim gwintem rurowym BSPP a amerykańskim systemem ORFS. Umożliwia podłączenie przewodu ORFS do korpusu urządzenia z gniazdem G 1" BSPP. Podczas doboru należy uwzględnić rodzaj gwintu i sposób uszczelnienia po obu stronach.
Różnice pomiędzy ORFS a JIC
System ORFS wykorzystuje uszczelnienie czołowe z pierścieniem O-ring, natomiast JIC opiera się na współpracujących powierzchniach stożkowych 37°. Są to odmienne rozwiązania. Do przyłączki ORFS należy stosować odpowiednio dobrane końcówki przewodów z płaską powierzchnią uszczelniającą.
Parametry techniczne i oznaczenia katalogowe
- Rodzaj: przyłączka prosta ED BSP / ORFS.
- Gwint korpusowy: G 1" BSPP, zewnętrzny.
- Gwint przewodowy: 1 11/16"-12 ORFS (UN), zewnętrzny.
- Uszczelnienie korpusowe: elastomerowe ED, Form E.
- Uszczelnienie przewodowe: czołowe, pierścień O-ring.
- Materiał: stal.
- Zabezpieczenie powierzchni: ocynk.
- System połączenia przewodowego: ORFS.
- Oznaczenie według Vitillo: AMO21MG16R.
- Oznaczenie według CAST: 400426.
Najczęściej zadawane pytania (FAQ)
Czy przyłączka posiada uszczelnienie po obu stronach?
Tak. Strona korpusowa BSPP posiada uszczelkę ED, natomiast strona przewodowa ORFS wykorzystuje pierścień O-ring na płaskiej powierzchni czołowej.
Jaką końcówkę przewodu należy zastosować?
Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 1 11/16"-12 UN i płaską powierzchnią uszczelniającą.
Jakie oznaczenie Vitillo posiada przyłączka?
Oznaczenie katalogowe Vitillo to AMO21MG16R. Przyłączka posiada gwint G 1" BSPP z uszczelnieniem Form E oraz gwint 1 11/16" ORFS.
Przyłączki BSP / ORFS w ofercie HYDRON
Pozostałe rozmiary i warianty znajdziesz w kategorii przyłączki proste BSP / ORFS. HYDRON oferuje szeroki wybór komponentów hydrauliki siłowej oraz profesjonalne wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

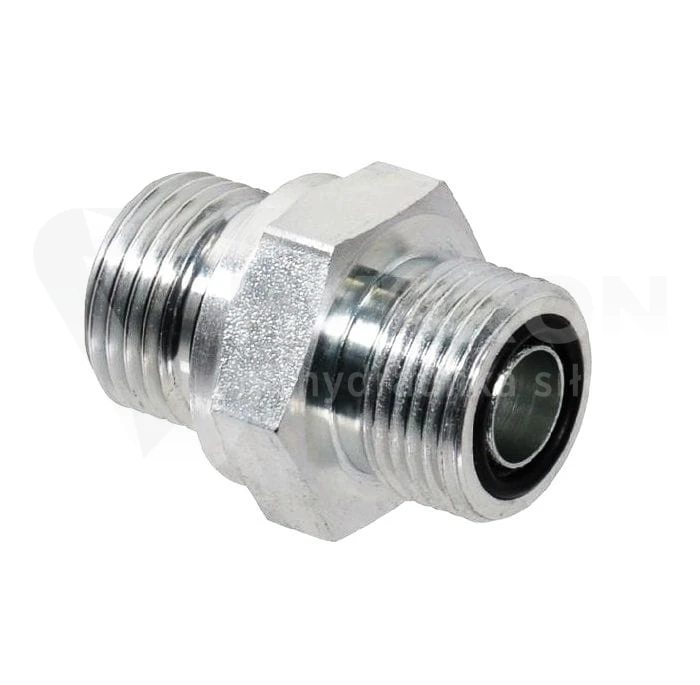

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
