Przyłączka prosta ED 3/8" BSP / 11/16 ORFS

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 12,25 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 11/16" ORFS
  • Rozmiar gwintu 2 w milimetrach 17,2-17,5zew./15,8-16,1wew.
  • Przeznaczenie przyłączenie ( jako przyłączka )
  • Ciśnienie pracy 630 bar
  • Norma wykonania Złącza ORFS (J1453 )
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg VITILLO AMO09MG06R
  • Oznaczenie wg CAST 400413

Opis

Przyłączka prosta ED 3/8" BSP / 11/16" ORFS

Przyłączka prosta ED 3/8" BSP / 11/16" ORFS to stalowy element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do siłowników, pomp, rozdzielaczy i bloków hydraulicznych. Posiada dwa gwinty zewnętrzne: G 3/8" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 11/16"-16 UN z uszczelnieniem czołowym ORFS od strony przewodu. Przyłączka umożliwia wykonanie rozłącznego połączenia pomiędzy dwoma różnymi systemami przyłączeniowymi.

Zastosowanie przyłączki hydraulicznej BSP / ORFS

Przyłączka znajduje zastosowanie w układach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Umożliwia podłączenie przewodu zakończonego końcówką żeńską ORFS do urządzenia wyposażonego w odpowiednie gniazdo BSP. Może być stosowana podczas montażu nowych instalacji, modernizacji i napraw hydrauliki siłowej.

Gwint BSP 3/8" z uszczelnieniem ED

Strona korpusowa posiada walcowy gwint zewnętrzny G 3/8" BSPP oraz uszczelnienie elastomerowe ED, określane również jako Form E. Przyłączkę wkręca się w odpowiednio przygotowane gniazdo pompy, siłownika lub rozdzielacza. Uszczelka współpracuje z powierzchnią przylegania gniazda. Prawidłowy montaż wymaga dopasowania gwintu i powierzchni uszczelniającej.

Gwint ORFS 11/16" z uszczelnieniem czołowym

Od strony przewodu zastosowano gwint zewnętrzny 11/16"-16 UN oraz płaskie czoło z pierścieniem O-ring. Podczas dokręcania kompatybilnej końcówki żeńskiej ORFS uszczelnienie zostaje dociśnięte do powierzchni współpracującej. Połączenie nie wykorzystuje stożka JIC 37°.

Redukcja BSP 3/8" na ORFS 11/16"

Przyłączka pełni funkcję adaptera pomiędzy brytyjskim gwintem rurowym BSPP a systemem ORFS. Pozwala podłączyć przewód hydrauliczny ORFS 11/16" do urządzenia posiadającego gniazdo G 3/8" BSPP. Podczas doboru należy sprawdzić rodzaj gwintu i sposób uszczelnienia po obu stronach połączenia.

Różnice pomiędzy ORFS a JIC

System ORFS wykorzystuje płaskie uszczelnienie czołowe z pierścieniem O-ring, natomiast JIC opiera się na powierzchniach stożkowych 37°. Są to różne sposoby uszczelnienia połączeń hydraulicznych. Do przyłączki ORFS należy stosować końcówki z odpowiednim gwintem i płaską powierzchnią współpracującą z O-ringiem.

Materiał i wykonanie przyłączki

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem. Powłoka ogranicza ryzyko korozji powierzchniowej. Prosta konstrukcja umożliwia osiowe połączenie przewodu z urządzeniem hydraulicznym. Przed montażem należy sprawdzić stan obu gwintów, uszczelnienia ED oraz pierścienia O-ring po stronie ORFS.

Parametry techniczne i oznaczenia katalogowe

  • Rodzaj: przyłączka prosta ED BSP / ORFS.
  • Gwint korpusowy: G 3/8" BSPP, zewnętrzny.
  • Gwint przewodowy: 11/16"-16 ORFS (UN), zewnętrzny.
  • Uszczelnienie korpusowe: elastomerowe ED, Form E.
  • Uszczelnienie przewodowe: płaskie czoło z pierścieniem O-ring.
  • Materiał: stal automatowa.
  • Zabezpieczenie powierzchni: ocynk.
  • Oznaczenie według Vitillo: AMO09MG06R.
  • Oznaczenie według CAST: 400413.

Najczęściej zadawane pytania (FAQ)

Czy przyłączka posiada uszczelnienie po obu stronach?

Tak. Strona korpusowa BSPP posiada uszczelnienie elastomerowe ED, natomiast strona przewodowa ORFS wykorzystuje pierścień O-ring na płaskiej powierzchni czołowej.

Jaką końcówkę przewodu należy zastosować?

Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 11/16"-16 UN oraz płaską powierzchnią uszczelniającą.

Jakie oznaczenia katalogowe posiada przyłączka?

Oznaczenie katalogowe Vitillo to AMO09MG06R, natomiast według CAST 400413. Przyłączka łączy gwint G 3/8" BSPP z przyłączem ORFS 11/16".

Przyłączki BSP / ORFS w ofercie HYDRON

Pozostałe rozmiary i warianty znajdziesz w kategorii przyłączki proste BSP / ORFS. HYDRON oferuje szeroki asortyment elementów złącznych hydrauliki siłowej oraz wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

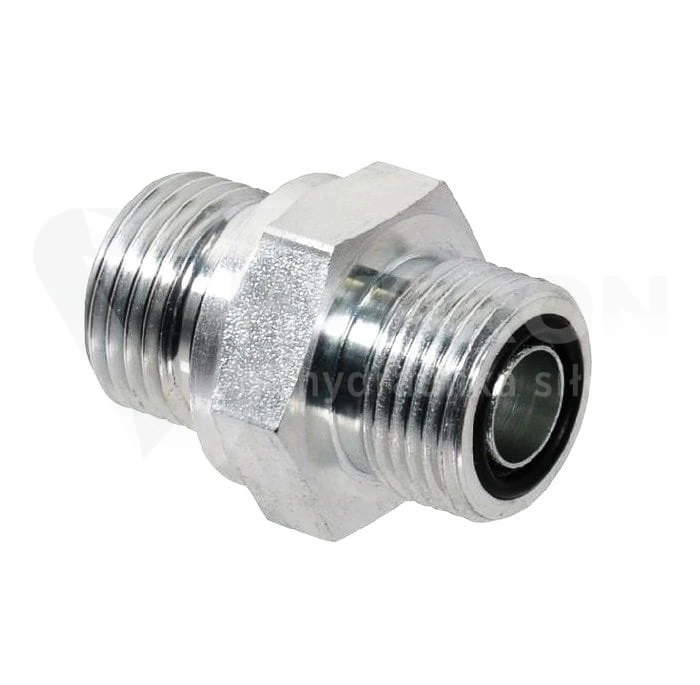

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
