Przyłączka prosta ED 1/2" BSP / 1"-14 ORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: 1/2/1
Kod kreskowy: 5905009147136
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1/2" BSP
- Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
- Rozmiar gwintu 2 1" ORFS
- Rozmiar gwintu 2 w milimetrach 25,2-25,5zew./23,4-23,7wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 420 bar
- Norma wykonania Złącza ORFS (J1453 )
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AMO13MG08R
- Oznaczenie wg CAST 400404
Opis
Przyłączka prosta ED 1/2" BSP / 1"-14 ORFS
Przyłączka prosta ED 1/2" BSP / 1"-14 ORFS to stalowy element złączny hydrauliki siłowej umożliwiający podłączenie przewodu hydraulicznego z końcówką ORFS do urządzenia wyposażonego w gniazdo G 1/2" BSPP. Przyłączka posiada dwa gwinty zewnętrzne oraz niezależne powierzchnie uszczelniające. Od strony korpusu zastosowano uszczelnienie elastomerowe ED, natomiast od strony przewodu płaskie uszczelnienie czołowe z pierścieniem O-ring.
Zastosowanie przyłączki BSP / ORFS w hydraulice siłowej
Przyłączka znajduje zastosowanie w instalacjach hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Służy do wykonywania połączeń pomiędzy pompami, siłownikami, rozdzielaczami i przewodami hydraulicznymi. Może być wykorzystywana podczas budowy nowych układów, napraw oraz modernizacji istniejących instalacji.
Gwint G 1/2" BSPP z uszczelnieniem ED
Strona korpusowa posiada zewnętrzny gwint walcowy G 1/2" BSPP i uszczelkę elastomerową ED, określaną jako Form E. Szczelność powstaje poprzez dociśnięcie uszczelnienia do odpowiednio przygotowanej powierzchni gniazda. Gwint umożliwia mechaniczne zamocowanie przyłączki w korpusie urządzenia hydraulicznego.
Gwint ORFS 1"-14 z uszczelnieniem czołowym
Po stronie przewodu zastosowano zewnętrzny gwint 1"-14 UNF w systemie ORFS. Płaskie czoło przyłączki wyposażone jest w pierścień O-ring, który współpracuje z odpowiednią końcówką żeńską ORFS. Połączenie nie wykorzystuje stożka uszczelniającego 37° ani 60°.
Adapter BSP 1/2" na ORFS 1" - dobór połączenia
Przyłączka pozwala połączyć dwa odmienne systemy gwintowe bez konieczności zmiany końcówki przewodu. Podczas doboru należy sprawdzić średnicę i skok gwintu, rodzaj uszczelnienia oraz zgodność z gniazdem korpusowym. Do strony ORFS wymagana jest kompatybilna końcówka żeńska z płaską powierzchnią uszczelniającą.
Materiał, wykonanie i odporność na korozję
Korpus przyłączki wykonany jest ze stali automatowej zabezpieczonej powłoką ocynkowaną. Zabezpieczenie powierzchni ogranicza ryzyko korozji podczas eksploatacji. Przed montażem należy skontrolować stan gwintów, uszczelki ED i pierścienia O-ring oraz upewnić się, że powierzchnie współpracujące są czyste i nieuszkodzone.
Parametry techniczne przyłączki ED 1/2" BSP / 1" ORFS
- Typ: przyłączka prosta BSP / ORFS
- Gwint korpusowy: G 1/2" BSPP, zewnętrzny
- Gwint przewodowy: 1"-14 UNF ORFS, zewnętrzny
- Uszczelnienie korpusowe: elastomerowe ED, Form E
- Uszczelnienie przewodowe: czołowe z pierścieniem O-ring
- Materiał: stal automatowa
- Powłoka ochronna: ocynk
- Ciśnienie katalogowe: 420 bar
- Oznaczenie Vitillo: AMO13MG08R
- Oznaczenie CAST: 400404
Najczęściej zadawane pytania (FAQ)
Czy przyłączka ORFS jest zamienna z przyłączką JIC?
Nie. ORFS wykorzystuje płaskie uszczelnienie czołowe z O-ringiem, natomiast JIC posiada stożek uszczelniający 37°. Oba systemy wymagają odpowiednio dobranych końcówek.
Jaką końcówkę przewodu zastosować do gwintu 1"-14 ORFS?
Należy zastosować końcówkę żeńską ORFS z gwintem 1"-14 UNF i odpowiednią płaską powierzchnią współpracującą z uszczelnieniem czołowym przyłączki.
Gdzie znajduje się uszczelnienie ED?
Uszczelka ED znajduje się po stronie gwintu korpusowego G 1/2" BSPP. Po stronie ORFS zastosowany jest oddzielny pierścień O-ring.
Przyłączki BSP / ORFS w ofercie HYDRON
Inne konfiguracje gwintów i rozmiary dostępne są w kategorii przyłączki proste BSP / ORFS. HYDRON oferuje profesjonalne wsparcie techniczne przy doborze elementów złącznych, końcówek przewodów oraz uszczelnień stosowanych w hydraulice siłowej.

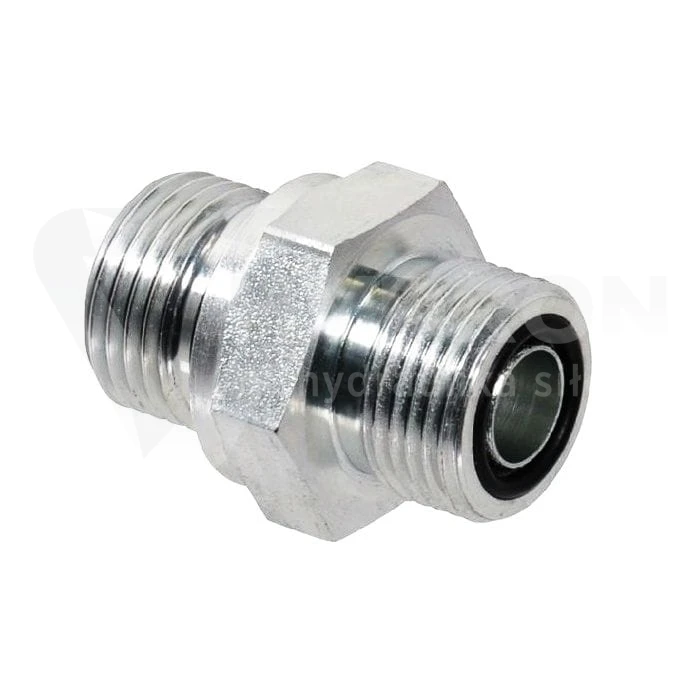

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
