Przyłączka prosta ED 1" BSP / 1.3/16 AORFS
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: ZN-140 ED 1/13/16
Kod kreskowy: 5905009146955
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1" BSP
- Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
- Rozmiar gwintu 2 1.3/16 ORFS
- Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
- Przeznaczenie przyłączenie ( jako przyłączka )
- Ciśnienie pracy 420 bar
- Norma wykonania Złącza ORFS (J1453 )
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg VITILLO AMO14MG16R
Opis
Przyłączka prosta ED 1" BSP / 1 3/16" AORFS
Przyłączka prosta ED 1" BSP / 1 3/16" AORFS to element złączny hydrauliki siłowej przeznaczony do podłączania przewodów hydraulicznych do pomp, siłowników, rozdzielaczy i bloków zaworowych. Posiada dwa gwinty zewnętrzne: G 1" BSPP z uszczelnieniem elastomerowym ED od strony korpusu oraz 1 3/16"-12 UN z uszczelnieniem czołowym ORFS od strony przewodu. Umożliwia wykonanie rozłącznego połączenia pomiędzy różnymi systemami przyłączeniowymi.
Zastosowanie przyłączki hydraulicznej BSP / ORFS
Przyłączka jest przeznaczona do układów hydraulicznych maszyn rolniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Pozwala podłączyć przewód wyposażony w odpowiednią końcówkę żeńską ORFS do urządzenia posiadającego gniazdo G 1" BSPP. Może być wykorzystywana podczas montażu nowych instalacji, modernizacji oraz prac serwisowych.
Gwint BSP 1" z uszczelnieniem ED
Strona korpusowa posiada walcowy gwint zewnętrzny G 1" BSPP oraz uszczelnienie elastomerowe ED, określane jako Form E. Uszczelka współpracuje z odpowiednio przygotowaną powierzchnią gniazda pompy, siłownika lub rozdzielacza. Prawidłowe uszczelnienie wymaga zgodności gwintu, powierzchni przylegania oraz właściwego montażu.
Gwint AORFS 1 3/16" z uszczelnieniem czołowym
Od strony przewodu zastosowano zewnętrzny gwint 1 3/16"-12 UN w systemie ORFS. Na płaskiej powierzchni czołowej przyłączki znajduje się gniazdo pierścienia O-ring. Szczelność uzyskuje się poprzez dociśnięcie uszczelnienia do współpracującej powierzchni odpowiedniej końcówki żeńskiej ORFS.
Różnice pomiędzy ORFS a JIC
System ORFS wykorzystuje uszczelnienie czołowe z pierścieniem O-ring, natomiast JIC opiera się na współpracujących powierzchniach stożkowych 37°. Połączenia te nie są zamienne. Podczas doboru przewodu należy sprawdzić rozmiar gwintu oraz geometrię powierzchni uszczelniającej.
Materiał i montaż przyłączki
Przyłączka wykonana jest ze stali automatowej zabezpieczonej ocynkiem. Powłoka ochronna ogranicza ryzyko korozji powierzchniowej. Przed montażem należy sprawdzić stan gwintów, uszczelki ED oraz O-ringu ORFS. Warunki pracy powinny odpowiadać parametrom kompletnego połączenia hydraulicznego.
Parametry techniczne i oznaczenie Vitillo
- Rodzaj: przyłączka prosta ED BSP / AORFS.
- Gwint korpusowy: G 1" BSPP, zewnętrzny.
- Gwint przewodowy: 1 3/16"-12 ORFS (UN), zewnętrzny.
- Uszczelnienie korpusowe: elastomerowe ED, Form E.
- Uszczelnienie przewodowe: płaskie czoło z O-ringiem.
- System połączenia przewodowego: ORFS, SAE J1453.
- Materiał: stal automatowa.
- Zabezpieczenie powierzchni: ocynk.
- Oznaczenie według Vitillo: AMO14MG16R.
Najczęściej zadawane pytania (FAQ)
Czy przyłączka posiada dwa uszczelnienia?
Tak. Strona BSPP posiada uszczelnienie ED, natomiast strona ORFS wykorzystuje pierścień O-ring na płaskim czole przyłączki. Każda strona wymaga odpowiednio dobranego elementu współpracującego.
Jaką końcówkę przewodu należy zastosować?
Należy zastosować kompatybilną końcówkę żeńską ORFS z gwintem 1 3/16"-12 UN i płaską powierzchnią uszczelniającą.
Czy można zastosować końcówkę JIC 1 3/16"?
Nie. ORFS i JIC wykorzystują odmienne sposoby uszczelnienia. Do tej przyłączki należy dobrać końcówkę przewodu zgodną z systemem ORFS.
Przyłączki BSP / ORFS w ofercie HYDRON
Pozostałe warianty dostępne są w kategorii przyłączki proste BSP / ORFS. HYDRON zapewnia wsparcie techniczne przy doborze gwintów, końcówek przewodów i uszczelnień hydraulicznych.

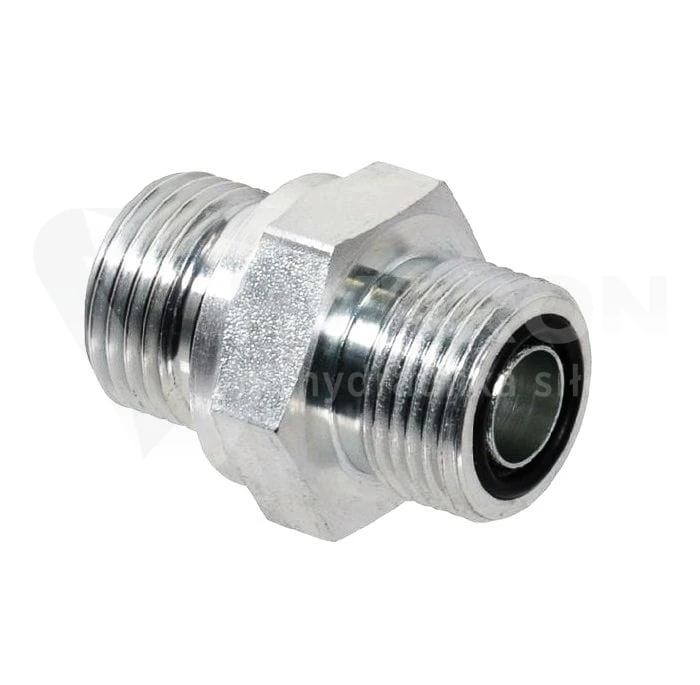

Zdjęcie poglądowe. Wygląd dostarczonej przyłączki może różnić się od fotografii.
