Złączka grodziowa M16x1,5 10L

Przejdź do sekcji Opinie

9,95 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TN102-10L
Oznaczenie wg VITILLO APPME10L.1
Oznaczenie wg CAST 103606.1
Oznaczenie wg PARKER ERMETO XSV 10-L / SV10LOMD
Oznaczenie alternatywne 6C-16

Opis

Złączka grodziowa M16x1,5 10L

Złączka grodziowa M16x1,5 10L to metryczny element hydrauliczny przeznaczony do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową. Po obu stronach zastosowano gwint M16x1,5 w serii 10L, dlatego produkt pracuje jako proste przejście grodziowe bez redukcji średnicy. Złączka wykonana jest ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej. Ciśnienie pracy wynosi 315 bar, a długość całkowita podana w opisie produktu to 52 mm.

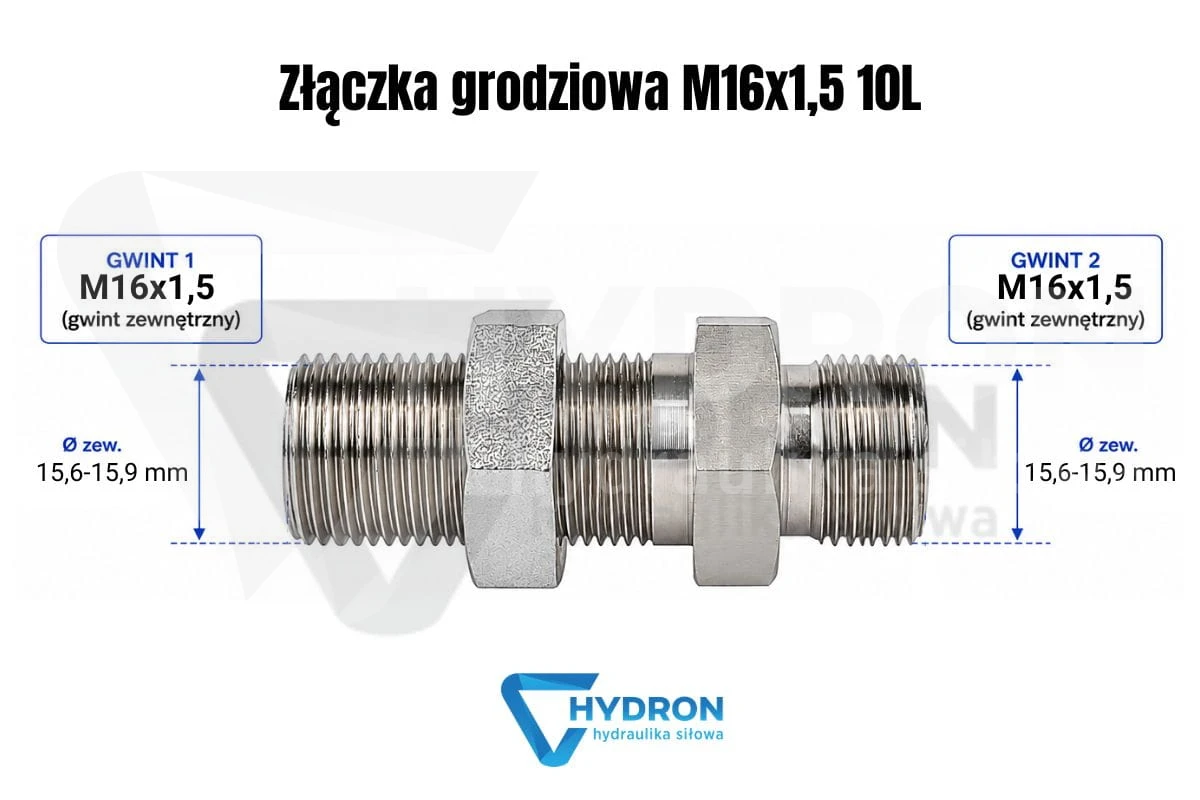

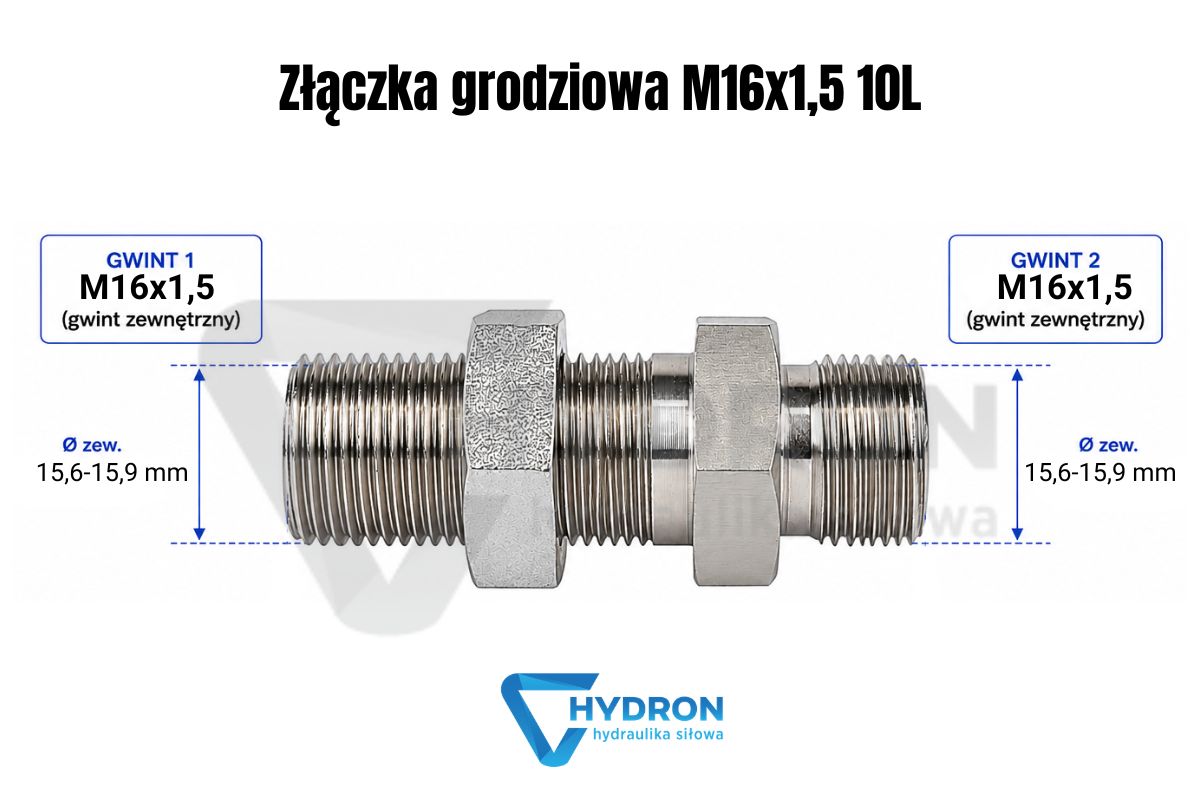

Złączka grodziowa M16x1-5 10L schemat gwintow

Parametry techniczne

Produkt: złączka grodziowa M16x1,5 10L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka grodziowa, przejście przez panel
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: 10L
Rozmiar gwintu 1: M16x1,5
Wymiar gwintu 1: 15,6-15,9 mm zewnętrznie / 14,2-14,6 mm wewnętrznie
Rozmiar gwintu 2: M16x1,5
Wymiar gwintu 2: 15,6-15,9 mm zewnętrznie / 14,2-14,6 mm wewnętrznie
Gwint większy: brak różnicy, obie strony M16x1,5
Gwint mniejszy: brak różnicy, obie strony M16x1,5
Długość całkowita: 52 mm
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Rastelli-Raccordi: TN102-10L
Oznaczenie wg Vitillo: APPME10L.1
Oznaczenie wg CAST: 103606.1
Oznaczenie wg Parker Ermeto: XSV 10-L / SV10LOMD
Oznaczenie alternatywne: 6C-16
Kod produktu: ZN-141-1 M16 6C-16
Kod kreskowy EAN: 2000010001330

Złączka grodziowa M16x1,5 10L do stałego przejścia przez panel

Ten wariant stosuje się wtedy, gdy instalacja hydrauliczna ma przejść przez przegrodę i wymaga stabilnego punktu mocowania. Złączka grodziowa M16x1,5 10L pozwala uporządkować połączenie po obu stronach panelu i ograniczyć pracę przewodu na krawędzi otworu. Ma to znaczenie w maszynach mobilnych, zabudowach hydraulicznych, panelach serwisowych oraz instalacjach, w których przewody są narażone na drgania. Inne warianty tej grupy można porównać w kategorii złączki grodziowe metryczne.

Gwint M16x1,5 po obu stronach bez redukcji średnicy

Produkt ma gwint M16x1,5 z jednej i drugiej strony. Nie jest to przejście na inny rozmiar ani adapter między różnymi standardami. Przy doborze trzeba sprawdzić nie tylko sam gwint, ale również serię 10L, ponieważ w metrycznych połączeniach hydraulicznych geometria elementów współpracujących ma kluczowe znaczenie dla szczelności. Złączka powinna pracować z elementami zgodnymi z tą samą serią i tym samym systemem połączenia.

Seria 10L kiedy ma znaczenie

Oznaczenie 10L informuje, że produkt należy do metrycznej serii lekkiej. To ważne przy wymianie części, ponieważ element podobny wizualnie może mieć inny rozmiar serii i nie będzie prawidłowo współpracował z nakrętką, pierścieniem, końcówką lub innym elementem układu. W praktyce błąd nie zawsze widać od razu. Połączenie może się skręcić częściowo, ale nie uzyska właściwej szczelności lub będzie pracowało pod naprężeniem.

Kiedy wybrać grodziówkę M16x1,5 10L zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa M16x1,5 10L jest właściwa wtedy, gdy punkt połączeniowy ma zostać osadzony w panelu, wsporniku lub ramie. Jeżeli element ma być wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 315 bar i dobór całego odcinka

Ciśnienie pracy tej złączki wynosi 315 bar. W praktyce trzeba jednak ocenić cały odcinek instalacji, ponieważ ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element po drugiej stronie grodzi. Jeżeli wcześniejsze połączenie przeciekało, warto sprawdzić nie tylko gwint M16x1,5, ale też serię 10L, sposób dokręcenia i prowadzenie przewodu. Do kontroli realnych parametrów układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej M16x1,5 10L bez naprężania przewodu

Złączka powinna być osadzona prosto w otworze montażowym. Przewód po obu stronach nie powinien wymuszać jej położenia ani ciągnąć połączenia pod kątem. Zbyt krótki wąż, źle ustawiona końcówka kątowa albo brak podparcia mogą spowodować, że połączenie będzie szczelne po montażu, ale zacznie przeciekać po pracy maszyny. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Najczęstsze błędy przy doborze M16x1,5 10L

Najczęstszy błąd to dobór produktu tylko po gwincie M16x1,5, bez sprawdzenia serii 10L. Drugi problem to użycie grodziówki jak zwykłej przejściówki, bez osadzenia jej w panelu. Trzeci błąd pojawia się wtedy, gdy przewód nie ma dodatkowego podparcia i cała jego praca przenosi się na punkt grodziowy. Jeżeli przewód biegnie blisko ramy, osłony lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje samo przejście, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. W instalacji pracującej w drganiach warto przewidzieć dodatkowe punkty podparcia po obu stronach panelu. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint i ogranicza ryzyko luzowania połączenia podczas pracy maszyny.

Porównanie z innymi złączkami grodziowymi metrycznymi

Jeżeli identyfikujesz część po demontażu, porównaj gwint i serię z sąsiednimi wariantami. Mniejszym elementem z tej rodziny jest złączka grodziowa M14x1,5 08L, a większym wariantem serii lekkiej jest złączka grodziowa M22x1,5 15L. Jeżeli instalacja wymaga serii ciężkiej, warto porównać złączkę grodziową M24x1,5 16S.

FAQ

Czy złączka grodziowa M16x1,5 10L służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, wspornik, ramę lub płytę montażową.

Jakie gwinty ma złączka grodziowa M16x1,5 10L?

Produkt ma gwint M16x1,5 po obu stronach.

Czy złączka M16x1,5 10L jest redukcją?

Nie. Obie strony mają ten sam gwint M16x1,5 w serii 10L, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka grodziowa M16x1,5 10L?

Ciśnienie pracy wynosi 315 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Co oznacza 10L?

Oznaczenie 10L wskazuje metryczny system połączenia w serii lekkiej. Elementy współpracujące powinny być zgodne z tą samą serią.

Czy można stosować tę złączkę zamiast przyłączki do korpusu?

Nie jest to właściwe zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do wkręcania bezpośrednio w korpus pompy, zaworu, siłownika lub rozdzielacza należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej M16x1,5 10L?

Przed zakupem należy sprawdzić gwint M16x1,5, serię 10L, ciśnienie pracy 315 bar, długość 52 mm, miejsce montażu w grodzi oraz zgodność elementów współpracujących po obu stronach przejścia.
