Korek CEL M16X1,5 10L

Przejdź do sekcji Opinie

9,63 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza korek, zaślepka
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie zaślepienie gwintu
Ciśnienie pracy 315 bar
Polska Norma PN-65 M73124 Korki gwintowane
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI TS296-10L
Oznaczenie wg VITILLO ATME10L.1
Oznaczenie wg CAST 108006.1
Oznaczenie wg PARKER ERMETO ROV 10-L

Opis

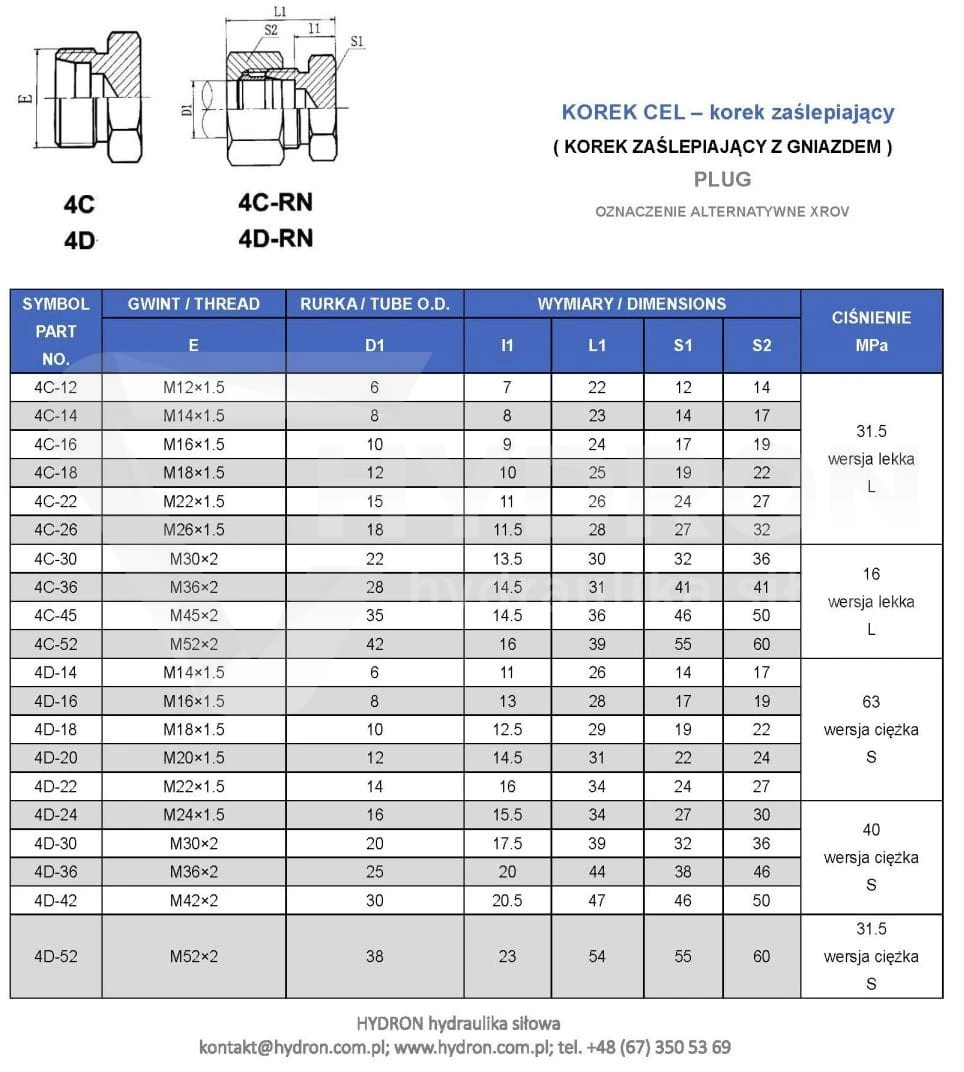

Korek CEL M16x1,5 10L – zaślepka hydrauliczna TN 296

Korek CEL M16x1,5 10L to element armatury hydraulicznej przeznaczony do zaślepiania końcówek przewodów hydraulicznych oraz innych złączy zakończonych nakrętką. Produkt posiada stożkową powierzchnię współpracującą z odpowiednim zakończeniem przewodu. Podczas dokręcania nakrętki powstaje docisk powierzchni uszczelniających, umożliwiający zamknięcie połączenia hydraulicznego.

Korek jest przeznaczony do połączeń metrycznych serii lekkiej 10L, z gwintem nakrętki M16x1,5. Znajduje zastosowanie w hydraulice siłowej maszyn rolniczych, sadowniczych, leśnych, budowlanych oraz urządzeń przemysłowych. Występuje również pod oznaczeniami katalogowymi ROV 10-L, TS296-10L, 108006.1 i ATME10L.1, co ułatwia identyfikację właściwego elementu.

Parametry techniczne korka CEL M16x1,5 10L

Rodzaj produktu: korek hydrauliczny, zaślepka końcówek przewodów.
Typ: CEL.
Oznaczenie rozmiaru: 10L.
Gwint współpracującej nakrętki: M16x1,5.
Seria połączeniowa: L – lekka.
Rodzaj uszczelnienia: stożkowe, zaciskowe przy dokręcaniu.
Przeznaczenie: zaślepianie końcówek przewodów i złączy zakończonych nakrętką.
Oznaczenie wg Ermetto: ROV 10-L.
Oznaczenie wg Rastelli-Raccordi: TS296-10L.
Oznaczenie wg Cast: 108006.1.
Oznaczenie wg Vitillo: ATME10L.1.
Oznaczenie typu: TN 296.
Nazwa angielska: Blanking plug for tube ends.

Zastosowanie korka CEL 10L w hydraulice siłowej

Korek CEL M16x1,5 10L służy do zamykania odpowiednio przygotowanych zakończeń przewodów hydraulicznych. Jest przydatny podczas naprawy instalacji, odłączania odbiorników, modernizacji układów oraz zabezpieczania niewykorzystywanych połączeń. Pozwala zaślepić kompatybilne zakończenie przewodu bez konieczności przebudowy całej instalacji.

Produkt może być stosowany w hydraulice maszyn rolniczych, opryskiwaczy, urządzeń sadowniczych, maszyn leśnych, sprzętu budowlanego i instalacji przemysłowych. Warunkiem prawidłowego zastosowania jest zgodność geometrii korka z zakończeniem przewodu oraz odpowiednią nakrętką złączną.

Stożkowe uszczelnienie zaciskowe – zasada działania

Korek CEL wykorzystuje uszczelnienie powstające przez docisk dopasowanych powierzchni stożkowych. Podczas dokręcania nakrętki element zaślepiający zostaje dociśnięty do zakończenia przewodu, umożliwiając zamknięcie przepływu medium. O skuteczności uszczelnienia decydują zgodność elementów, stan powierzchni współpracujących i prawidłowe dokręcenie połączenia.

Korek nie jest przeznaczony do stosowania jako dowolna zaślepka otworu gwintowanego. Jego konstrukcja wymaga odpowiedniego zakończenia przewodu wyposażonego w nakrętkę, która zapewnia niezbędny docisk powierzchni uszczelniających.

Gwint M16x1,5 i seria lekka 10L

Oznaczenie M16x1,5 określa gwint metryczny o średnicy nominalnej 16 mm i skoku 1,5 mm. Symbol 10L odnosi się do lekkiej serii metrycznych połączeń rurowych, odpowiadającej rurce o średnicy zewnętrznej 10 mm. W przypadku tego produktu wymiar gwintu dotyczy nakrętki współpracującej z korkiem.

Podczas doboru należy sprawdzić zarówno rozmiar 10L, jak i rodzaj zakończenia przewodu. Zgodność samego gwintu nakrętki nie gwarantuje poprawnego uszczelnienia, jeżeli powierzchnie stożkowe nie są odpowiednio dopasowane.

Oznaczenia katalogowe Ermetto, Rastelli-Raccordi, Cast i Vitillo

Korek CEL M16x1,5 10L można identyfikować na podstawie oznaczeń stosowanych w katalogach producentów armatury hydraulicznej. Według Ermetto występuje pod symbolem ROV 10-L, według Rastelli-Raccordi jako TS296-10L, według Cast jako 108006.1, natomiast według Vitillo jako ATME10L.1.

Dodatkowo produkt należy do typu TN 296, określanego w języku angielskim jako Blanking Plug for Tube Ends, czyli korek do zaślepiania końców przewodów rurowych. Oznaczenia te pomagają podczas wyszukiwania części zamiennych i porównywania dokumentacji technicznej. Przed zastosowaniem elementu innego producenta należy potwierdzić zgodność wymiarową i konstrukcyjną.

Zabezpieczanie końcówek przewodów hydraulicznych

Podczas prac serwisowych w hydraulice siłowej często zachodzi konieczność odłączenia przewodu lub czasowego wyłączenia części instalacji. Odpowiednio dobrany korek CEL umożliwia zamknięcie zakończenia przewodu wyposażonego w kompatybilną nakrętkę i powierzchnię stożkową.

Zastosowanie właściwej zaślepki pomaga ograniczyć ryzyko zanieczyszczenia instalacji oraz niekontrolowanego wypływu pozostałości oleju podczas prac przy odciążonym układzie. Jeżeli korek ma pozostawać zamontowany podczas pracy instalacji pod ciśnieniem, konieczne jest potwierdzenie dopuszczalnych parametrów całego połączenia.

Dobór korka CEL do zakończenia przewodu

Przed wyborem korka należy zidentyfikować serię połączeniową, rozmiar nakrętki i geometrię zakończenia przewodu. Dla wariantu CEL 10L przewidziano współpracę z nakrętką M16x1,5. Należy również sprawdzić stan powierzchni stożkowej, ponieważ jej uszkodzenie może powodować nieszczelności.

W przypadku wymiany elementu w istniejącej instalacji pomocne są oznaczenia katalogowe ROV 10-L, TS296-10L, 108006.1 oraz ATME10L.1. Pozwalają one dokładniej zidentyfikować właściwy typ zaślepki niż sam wymiar gwintu.

Montaż korka CEL M16x1,5 10L

Przed rozpoczęciem montażu należy wyłączyć i bezpiecznie odciążyć układ hydrauliczny. Następnie trzeba oczyścić zakończenie przewodu, sprawdzić powierzchnię stożkową oraz stan gwintu nakrętki. Korek należy umieścić w odpowiednim położeniu i docisnąć za pomocą współpracującej nakrętki.

Połączenie należy dokręcić zgodnie z wymaganiami stosowanego systemu armatury. Nie należy kompensować uszkodzeń powierzchni uszczelniających nadmierną siłą dokręcania. Po zakończeniu montażu i przed uruchomieniem układu trzeba sprawdzić szczelność połączenia.

Najważniejsze cechy korka hydraulicznego CEL 10L

Przeznaczenie do zaślepiania końcówek przewodów hydraulicznych.
Współpraca z nakrętką o gwincie M16x1,5.
Rozmiar połączeniowy 10L – seria lekka.
Stożkowe uszczelnienie zaciskowe podczas dokręcania.
Oznaczenie Ermetto: ROV 10-L.
Oznaczenie Rastelli-Raccordi: TS296-10L.
Oznaczenie Cast: 108006.1.
Oznaczenie Vitillo: ATME10L.1.
Typ zaślepki: TN 296.
Szerokie zastosowanie w maszynach i instalacjach hydrauliki siłowej.

Specyfikacja techniczna

Parametr	Wartość
Nazwa produktu	Korek CEL M16x1,5 10L
Typ	CEL / TN 296
Gwint nakrętki	M16x1,5
Seria	10L – lekka
Uszczelnienie	Stożkowe, zaciskowe
Oznaczenie Ermetto	ROV 10-L
Oznaczenie Rastelli-Raccordi	TS296-10L
Oznaczenie Cast	108006.1
Oznaczenie Vitillo	ATME10L.1
Nazwa angielska	Blanking plug for tube ends
Zastosowanie	Zaślepianie końcówek przewodów hydraulicznych

Najczęściej zadawane pytania (FAQ)

Do czego służy korek CEL M16x1,5 10L?

Służy do zaślepiania końcówek przewodów hydraulicznych i innych kompatybilnych złączy zakończonych nakrętką. Szczelność uzyskuje się przez docisk odpowiednich powierzchni stożkowych.

Jakie jest oznaczenie korka CEL 10L według Ermetto?

Oznaczenie według Ermetto to ROV 10-L. Według Rastelli-Raccordi produkt występuje jako TS296-10L.

Jakie są oznaczenia korka według Cast i Vitillo?

Oznaczenie według Cast to 108006.1, natomiast według Vitillo – ATME10L.1.

Czy korek CEL ma gwint M16x1,5?

Korek jest przeznaczony do połączenia z nakrętką o gwincie M16x1,5. Sam element zaślepiający należy dobrać do odpowiedniego zakończenia stożkowego.

Czy korek CEL 10L można stosować w hydraulice rolniczej?

Tak. Produkt znajduje zastosowanie między innymi w układach hydraulicznych maszyn rolniczych, sadowniczych, leśnych, budowlanych i przemysłowych, pod warunkiem zgodności połączenia.
