Zakucie K42 ORFS 90° DN16 1.3/16 4SP CATERPILLAR

Przejdź do sekcji Opinie

37,65 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")

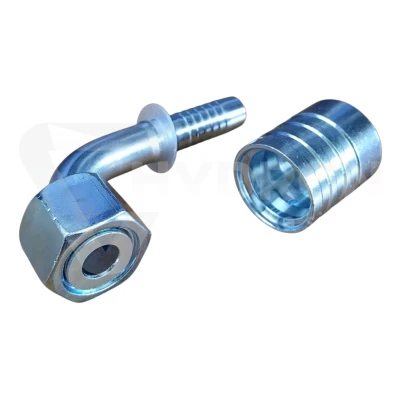

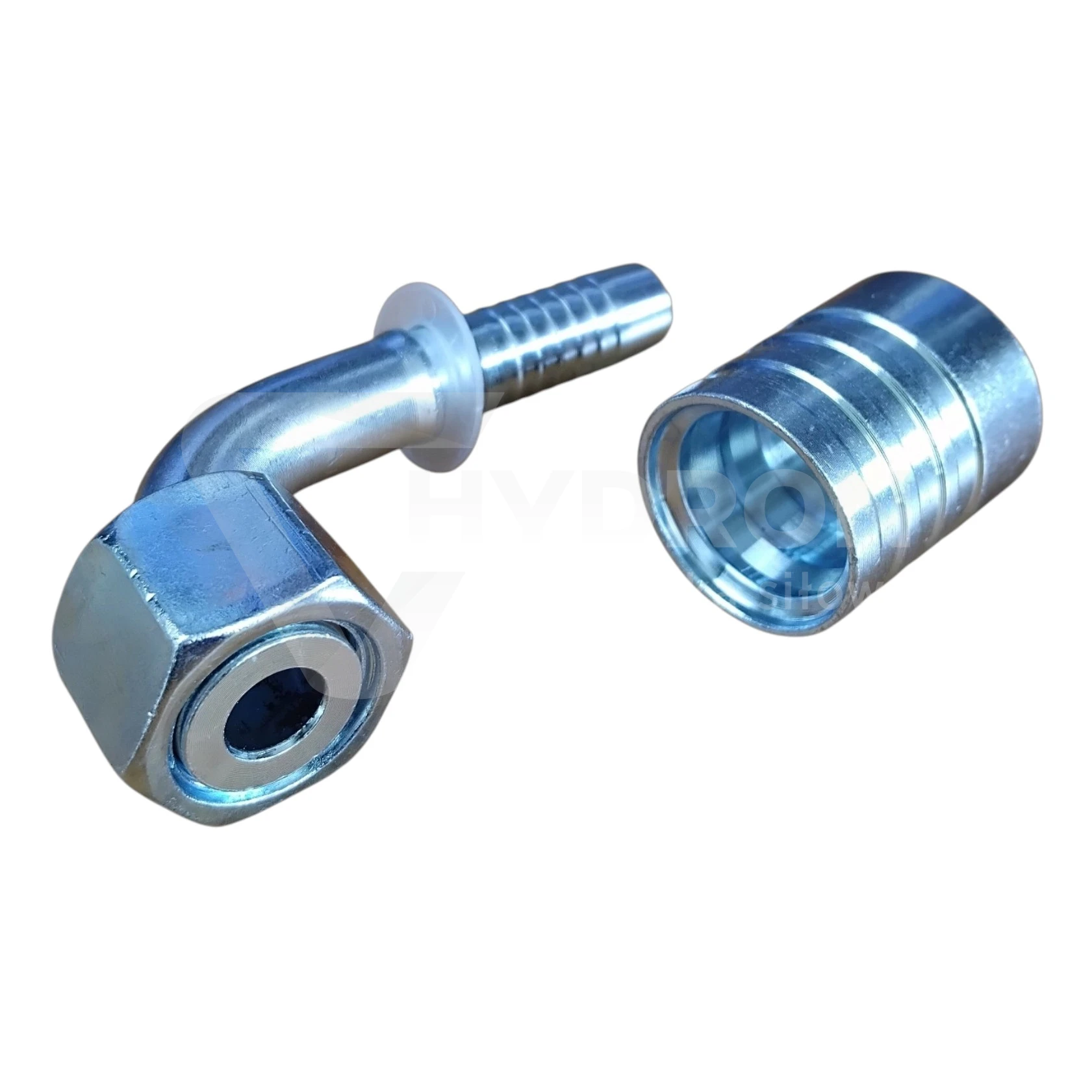

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.3/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

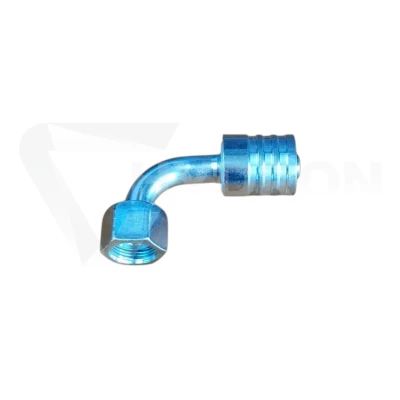

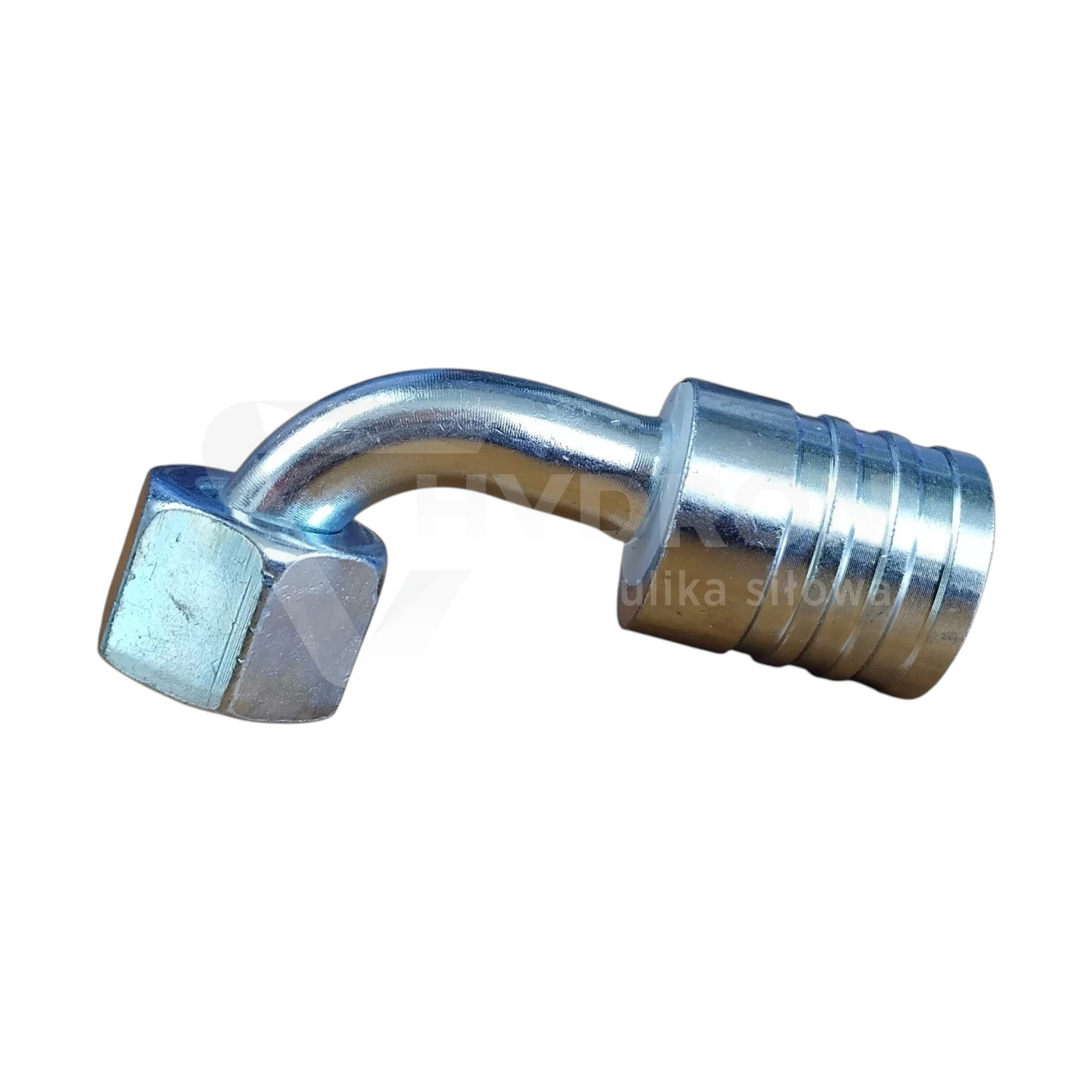

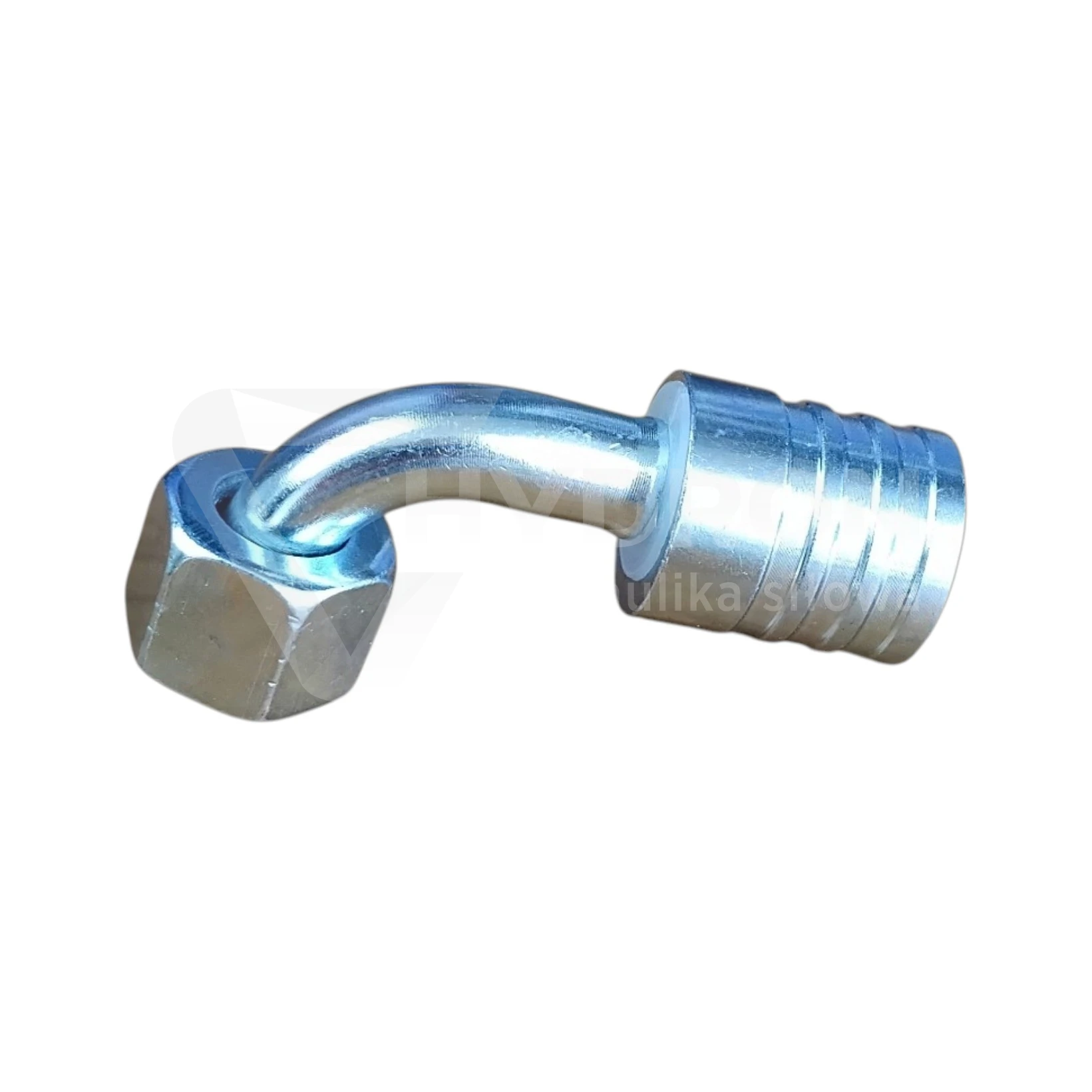

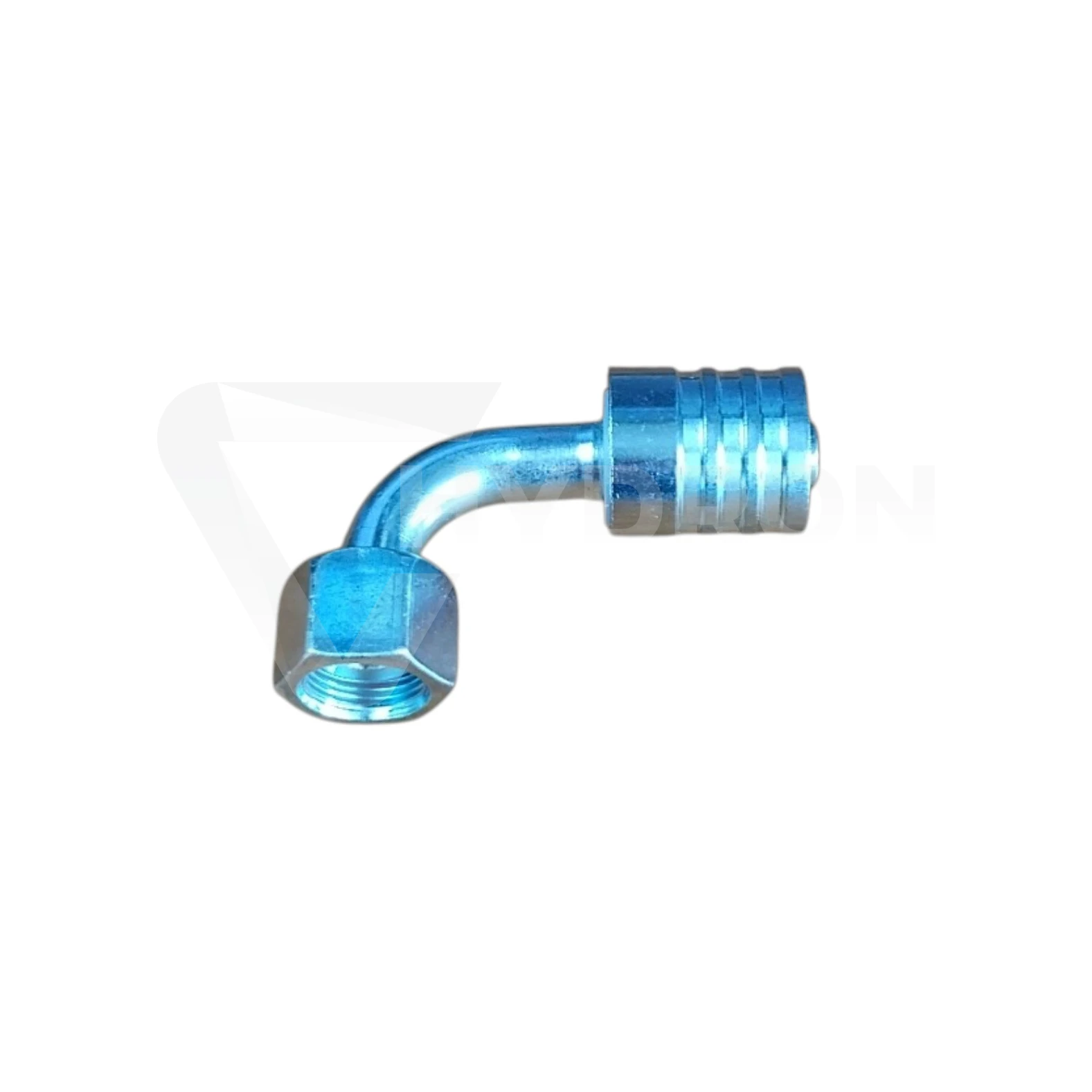

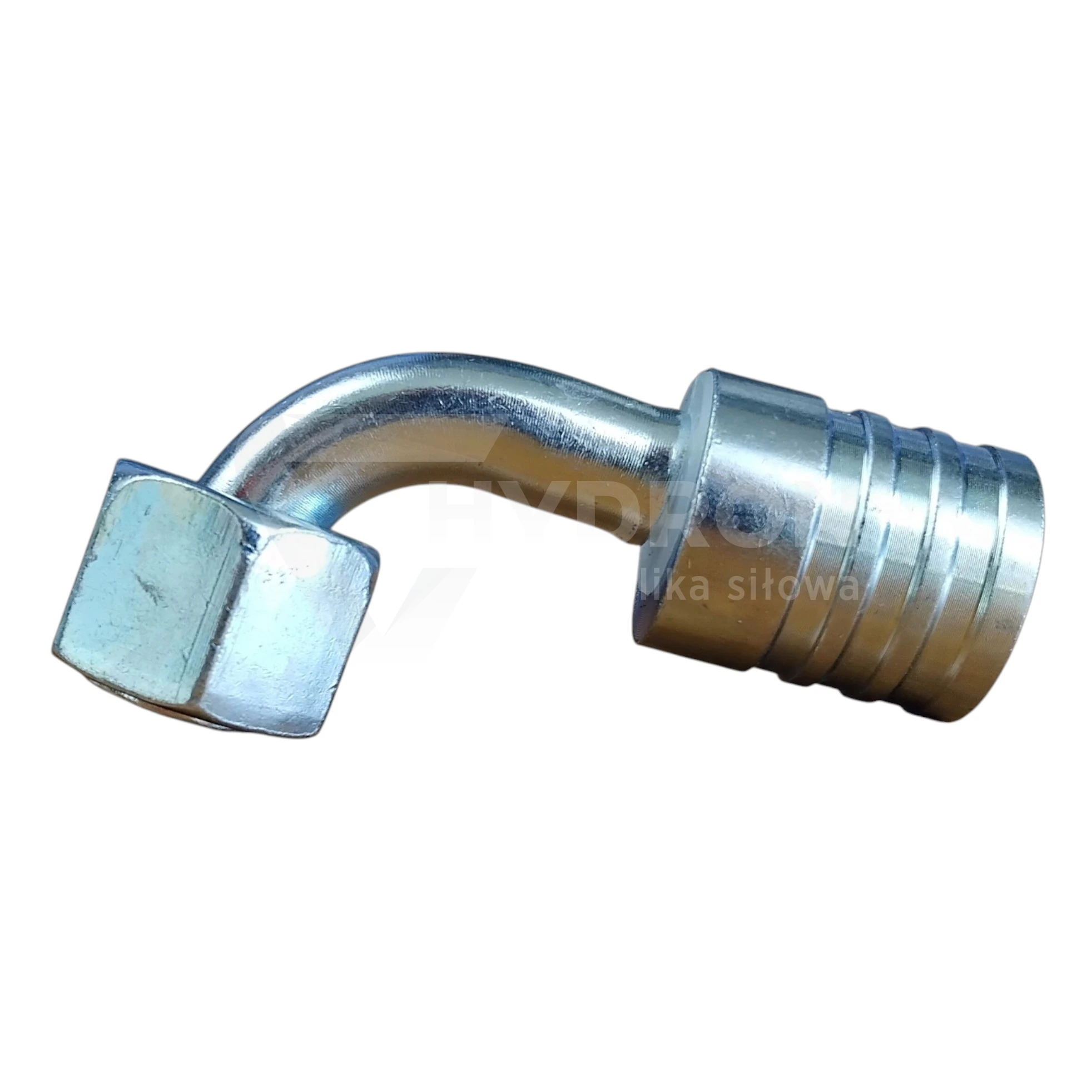

Zakucie K42 ORFS 90° DN16 1 3/16" do węża 4SP Caterpillar

Zakucie K42 ORFS 90° DN16 1 3/16" to kątowa końcówka hydrauliczna do zakuwania przewodów 4SP. Po stronie przyłączeniowej zastosowano żeńskie przyłącze ORFS z gwintem 1 3/16", a konstrukcja pod kątem 90° pozwala skierować przewód bezpośrednio w bok już przy punkcie podłączenia. Taki układ jest szczególnie przydatny w maszynach Caterpillar i innych instalacjach hydrauliki mobilnej, gdzie przestrzeń montażowa jest ograniczona.

Parametry techniczne

typ produktu: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
wykonanie: kątowe 90°,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
przeznaczenie: wąż hydrauliczny 4SP,
gwint przyłączeniowy: 1 3/16",
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe ORFS z O-ringiem po stronie współpracującej,
zastosowanie: hydraulika mobilna, w tym maszyny Caterpillar.

K42 ORFS 90° – do ciasnych miejsc montażowych

Wersja K42 została wykonana pod kątem 90°, dlatego sprawdza się tam, gdzie przewód nie może wyjść z przyłącza na wprost. Pozwala zmienić kierunek prowadzenia węża bez konieczności wykonywania ciasnego łuku bezpośrednio za tuleją zaciskową.

Przy wężu 4SP ma to szczególne znaczenie, ponieważ przewody tej konstrukcji są sztywniejsze niż typowe węże 1SN lub 2SN i wymagają większej przestrzeni na prawidłowe ułożenie.

ORFS – płaskie uszczelnienie czołowe

System ORFS wykorzystuje płaską powierzchnię czołową oraz O-ring w elemencie współpracującym. To właśnie docisk powierzchni czołowych i uszczelki odpowiada za szczelność połączenia.

Podczas doboru nie należy więc kierować się wyłącznie rozmiarem gwintu. Trzeba również sprawdzić, czy współpracujące przyłącze rzeczywiście należy do systemu ORFS.

DN16 i 1 3/16" to dwa niezależne parametry

DN16 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 5/8". Gwint 1 3/16" dotyczy natomiast strony przyłączeniowej.

Ten sam rozmiar DN16 może występować z różnymi przyłączami ORFS, dlatego przy odtwarzaniu przewodu trzeba sprawdzić zarówno rozmiar węża, jak i dokładny gwint końcówki.

Końcówka do przewodu 4SP

Ten wariant jest przeznaczony do węża hydraulicznego 4SP. Przy wykonywaniu przewodu należy zastosować tuleję i parametry zacisku właściwe dla konkretnego węża oraz systemu zakuwania.

Nie należy przenosić ustawień z przewodów 1SN, 2SN, 2SC czy 2ST tylko dlatego, że mają ten sam rozmiar DN16.

Dlaczego orientacja końcówki 90° jest tak ważna?

Końcówkę kątową trzeba ustawić w odpowiednim kierunku przed wykonaniem zacisku. Po zakuciu nie można swobodnie zmienić jej orientacji względem węża.

Jeżeli na drugim końcu przewodu również znajduje się końcówka kątowa, ich wzajemne położenie należy odwzorować bardzo dokładnie. Błąd może spowodować skręcanie przewodu lub uniemożliwić prawidłowy montaż.

ORFS a JIC – nie są zamienne

ORFS i JIC to dwa różne sposoby uszczelnienia. ORFS wykorzystuje płaskie czoło i O-ring, natomiast JIC opiera szczelność na powierzchniach stożkowych.

Nawet jeśli średnica gwintu wydaje się zbliżona, elementów tych nie należy traktować jako zamiennych bez dokładnej identyfikacji standardu.

Zastosowanie w maszynach Caterpillar

Końcówki ORFS są często spotykane w hydraulice maszyn mobilnych, w tym w maszynach Caterpillar. Oznaczenie Caterpillar w nazwie produktu wskazuje zastosowanie charakterystyczne dla tego typu instalacji, ale przed wykonaniem przewodu nadal trzeba potwierdzić rzeczywisty rozmiar i standard przyłącza w konkretnej maszynie.

Co sprawdzić przed zakuwaniem?

czy wąż ma rozmiar DN16,
czy jego konstrukcja to 4SP,
czy przyłącze ma gwint 1 3/16",
czy jest to system ORFS,
czy wymagany jest kąt 90°,
jak powinna być ustawiona orientacja końcówki,
jaką tuleję i parametry zacisku przewiduje dany system zakuwania.

Na co zwrócić uwagę przy odtwarzaniu starego przewodu?

Najbezpieczniej zachować stary przewód jako wzór do momentu wykonania nowego. Pozwala to porównać nie tylko długość i średnicę węża, ale także gwint, typ uszczelnienia i ustawienie końcówki 90°.

W przypadku przewodów 4SP warto również zwrócić uwagę na sposób ich prowadzenia w maszynie. Zbyt mały promień gięcia może powodować dodatkowe naprężenia w strefie zakucia.
