Zakucie K42 ORFS 90° DN06 9/16" /2SN CATERPILLAR

Przejdź do sekcji Opinie

14,13 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")

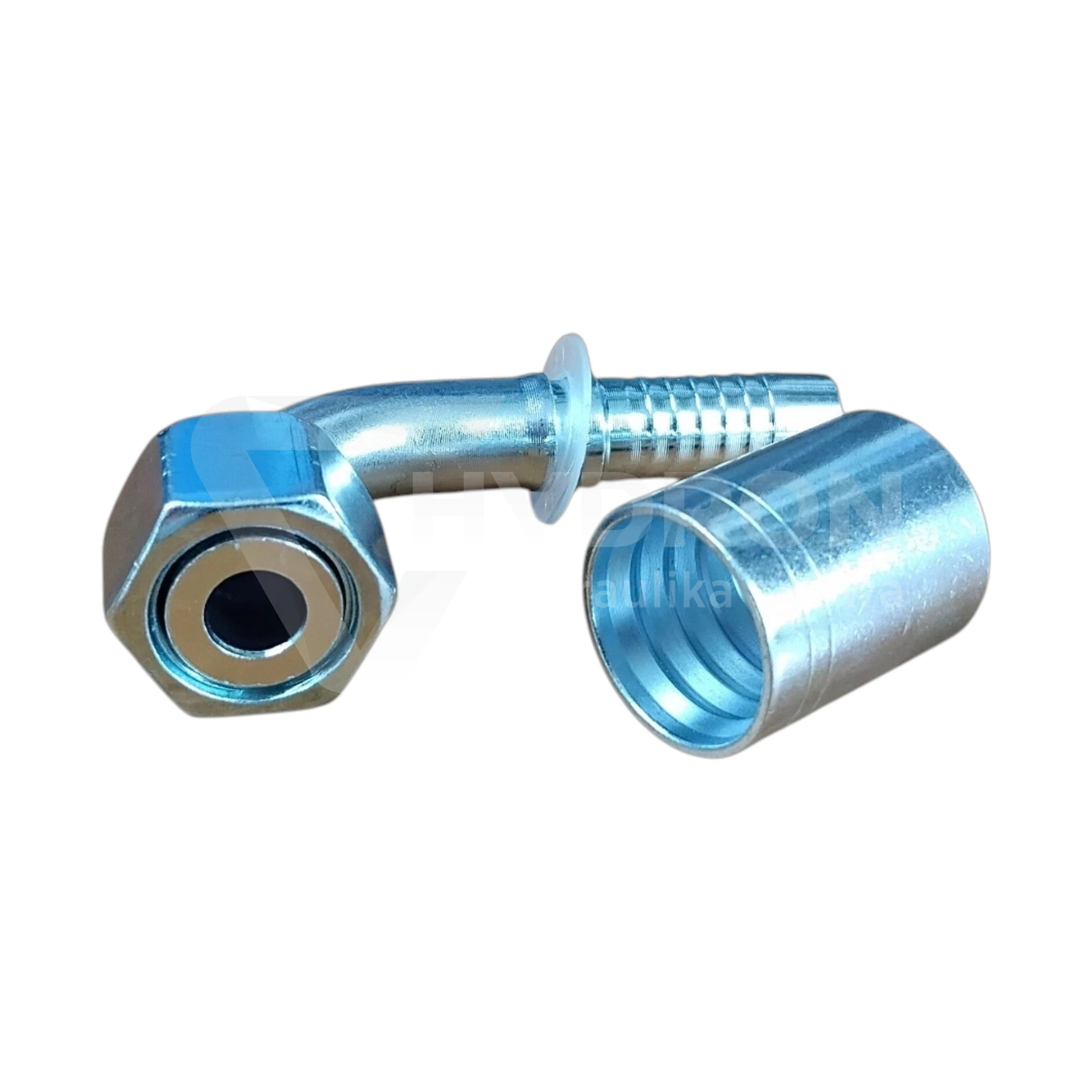

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 9/16" ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

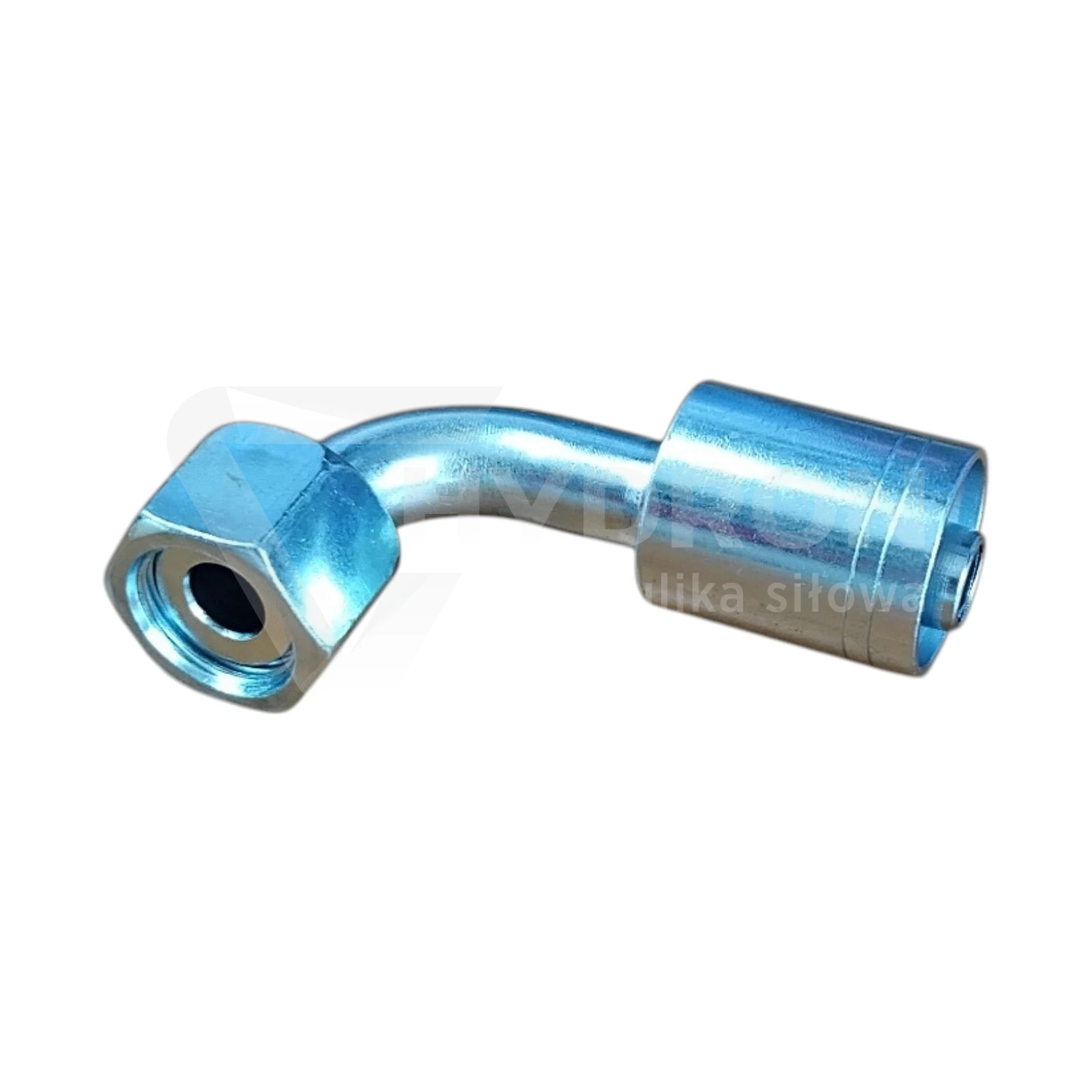

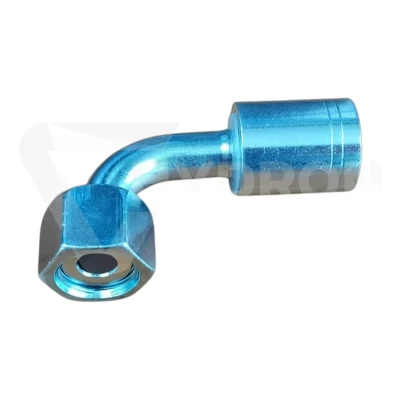

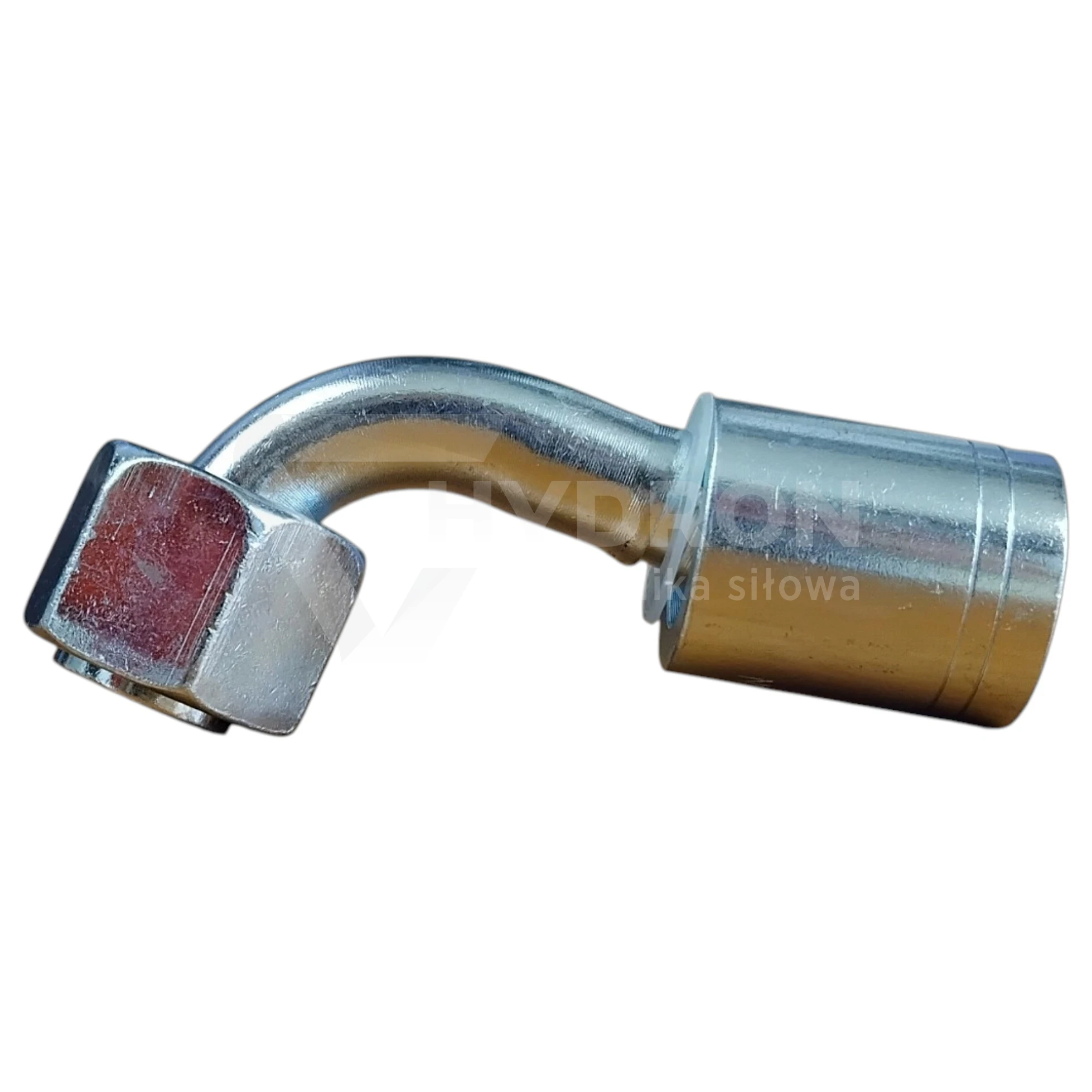

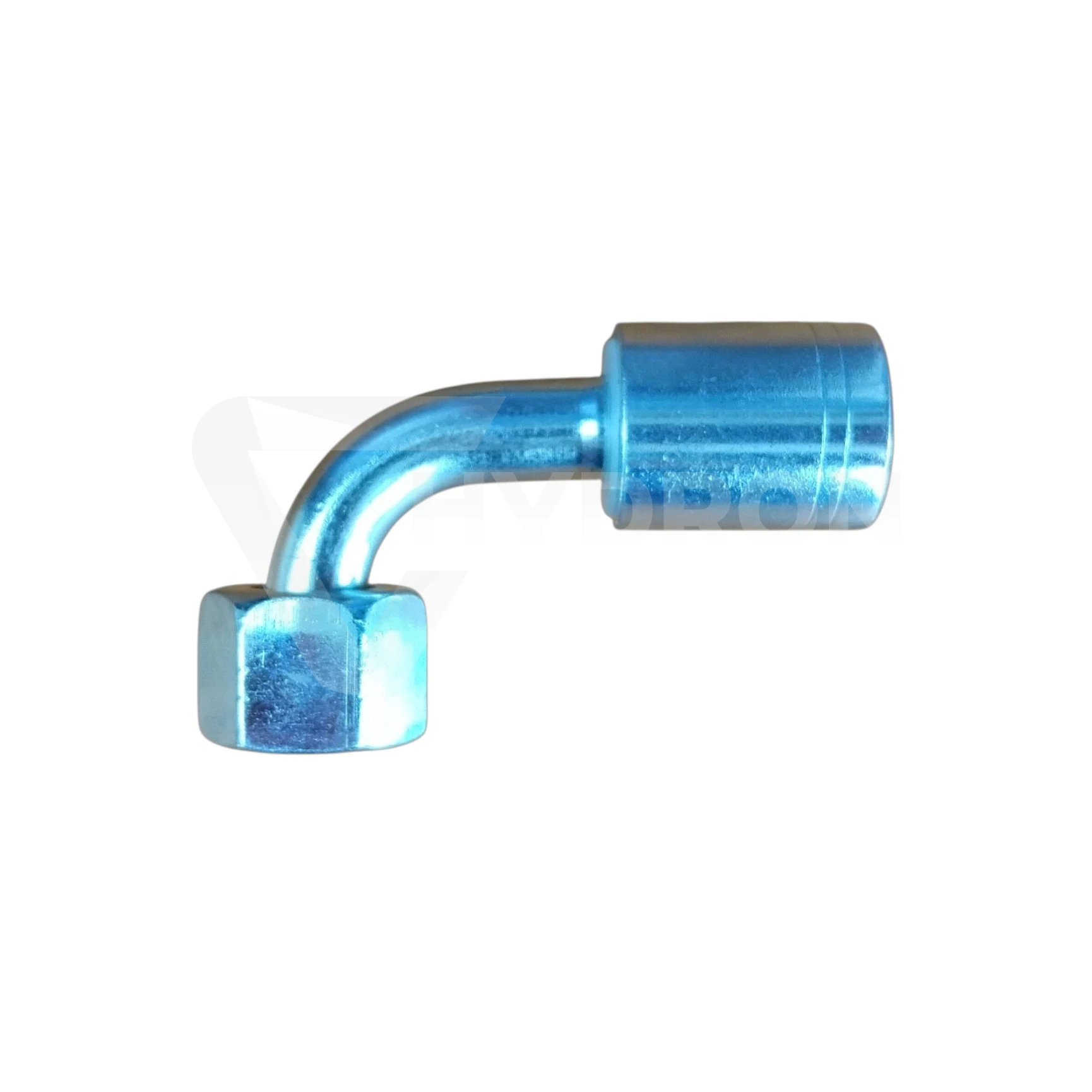

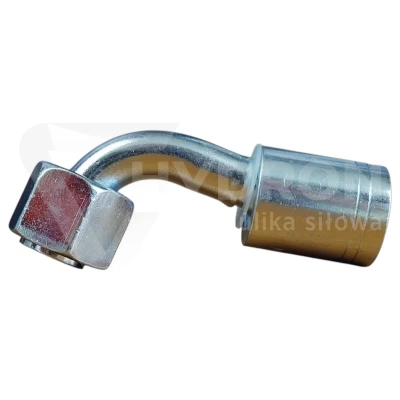

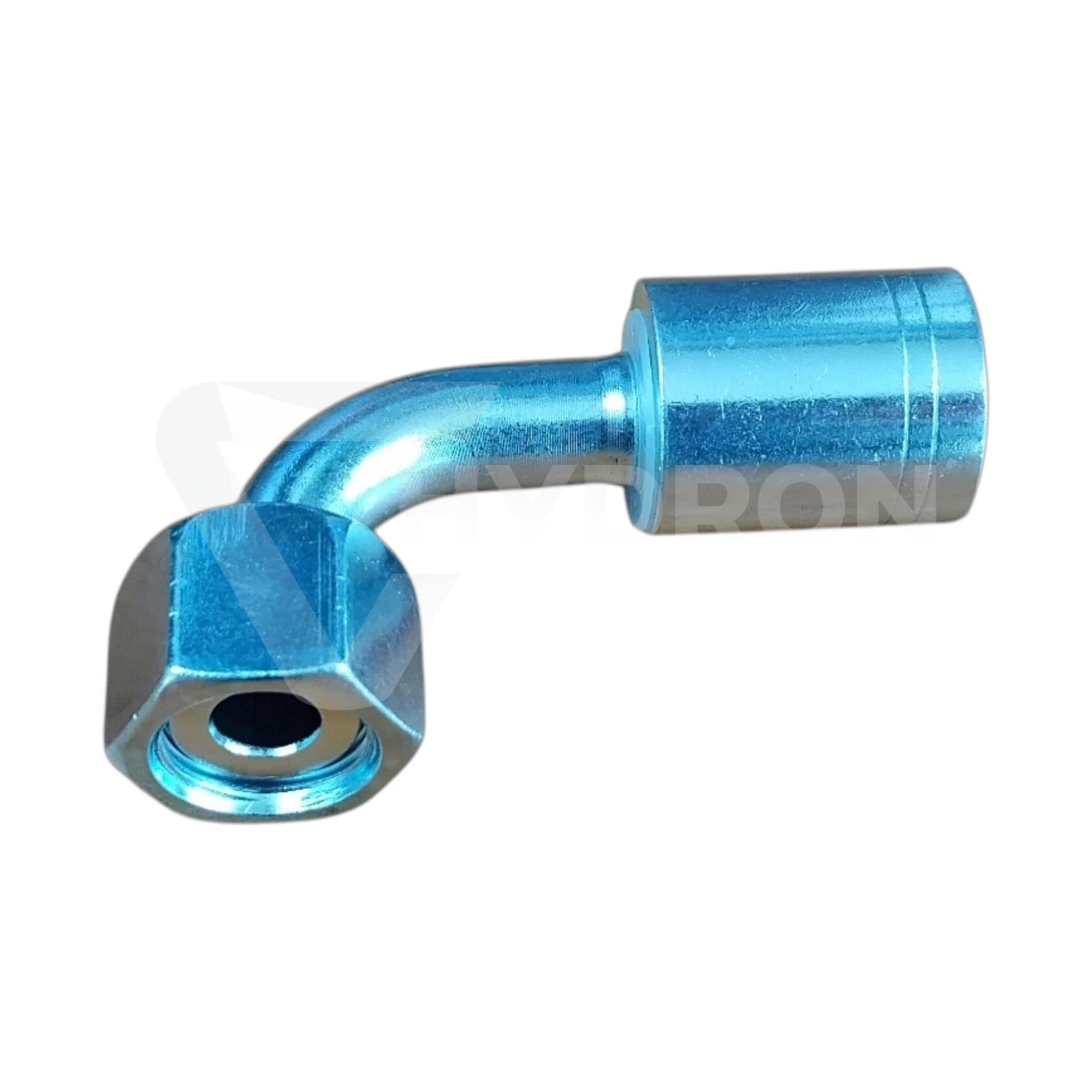

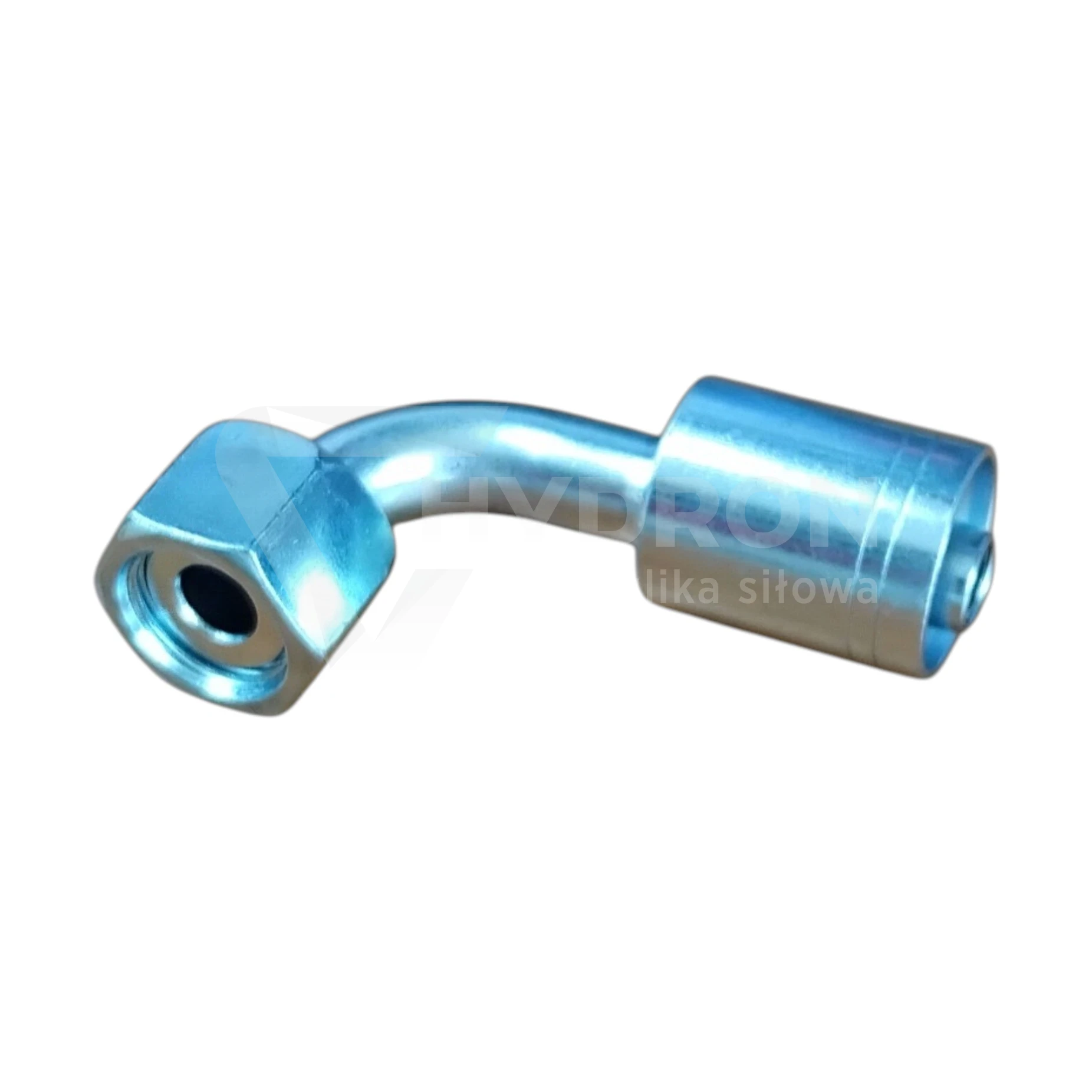

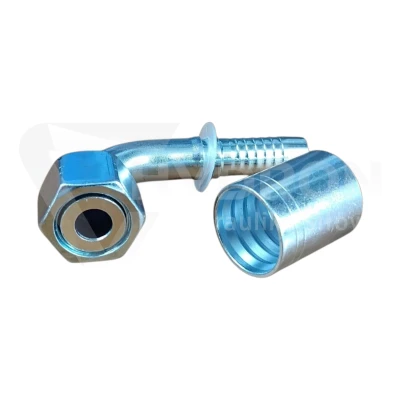

Zakucie K42 ORFS 90° DN06 9/16" 2SN Caterpillar

Zakucie K42 ORFS 90° DN06 9/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN06. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 9/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej, w tym w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN06,
nominalny rozmiar przewodu: 1/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 9/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 9/16" – płaskie uszczelnienie czołowe

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia uzyskiwana jest więc na powierzchni czołowej, a nie na stożku. Z tego względu przy doborze należy sprawdzić nie tylko rozmiar gwintu 9/16", lecz również zgodność ze standardem ORFS.

Gwint o podobnej średnicy, należący do systemu JIC, BSP lub innego standardu, nie powinien być traktowany jako zamiennik tylko na podstawie wymiaru.

Końcówka 90° do przewodu DN06

Konstrukcja kolankowa 90° pozwala zmienić kierunek prowadzenia przewodu bez wykonywania ciasnego łuku bezpośrednio za zakuciem. Jest to szczególnie przydatne przy blokach hydraulicznych, rozdzielaczach, pompach i siłownikach, gdzie przestrzeń montażowa jest ograniczona.

Prawidłowo dobrana końcówka kątowa pomaga zachować odpowiedni promień gięcia węża i ograniczyć naprężenia w strefie zakucia.

DN06 do węża hydraulicznego 2SN

DN06 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 1/4". Ten wariant przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 2SN.

Podczas zakuwania należy zastosować tuleję oraz parametry zaciskania właściwe dla konkretnego węża 2SN i zastosowanego systemu końcówek. Nie należy automatycznie przenosić parametrów zakuwania z przewodów 1SN, 2SC, 4SP lub innych konstrukcji.

ORFS a JIC i BSP

ORFS różni się od JIC i BSP sposobem uszczelnienia. W ORFS stosowane jest płaskie uszczelnienie czołowe z O-ringiem, natomiast inne standardy mogą wykorzystywać powierzchnie stożkowe lub inną geometrię połączenia.

Przy identyfikacji przyłącza należy więc sprawdzić średnicę i skok gwintu oraz kształt powierzchni uszczelniającej.

Zastosowanie w układach Caterpillar

Wariant K42 ORFS 90° DN06 9/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w układach maszyn Caterpillar. Może być używana przy wykonywaniu nowych przewodów oraz odtwarzaniu istniejących, o ile zgadzają się rozmiar DN06, standard ORFS i przeznaczenie do węża 2SN.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić kolanko 90° we właściwej orientacji względem drugiego końca przewodu. Ma to szczególne znaczenie przy przewodach posiadających dwie końcówki kątowe.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od wszystkich zastosowanych elementów: węża 2SN, końcówek, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą: pomylenie ORFS z JIC lub BSP, błędne odczytanie gwintu 9/16", zastosowanie końcówki do niewłaściwego typu węża oraz nieprawidłowe ustawienie kolanka 90° przed zakuciem.
