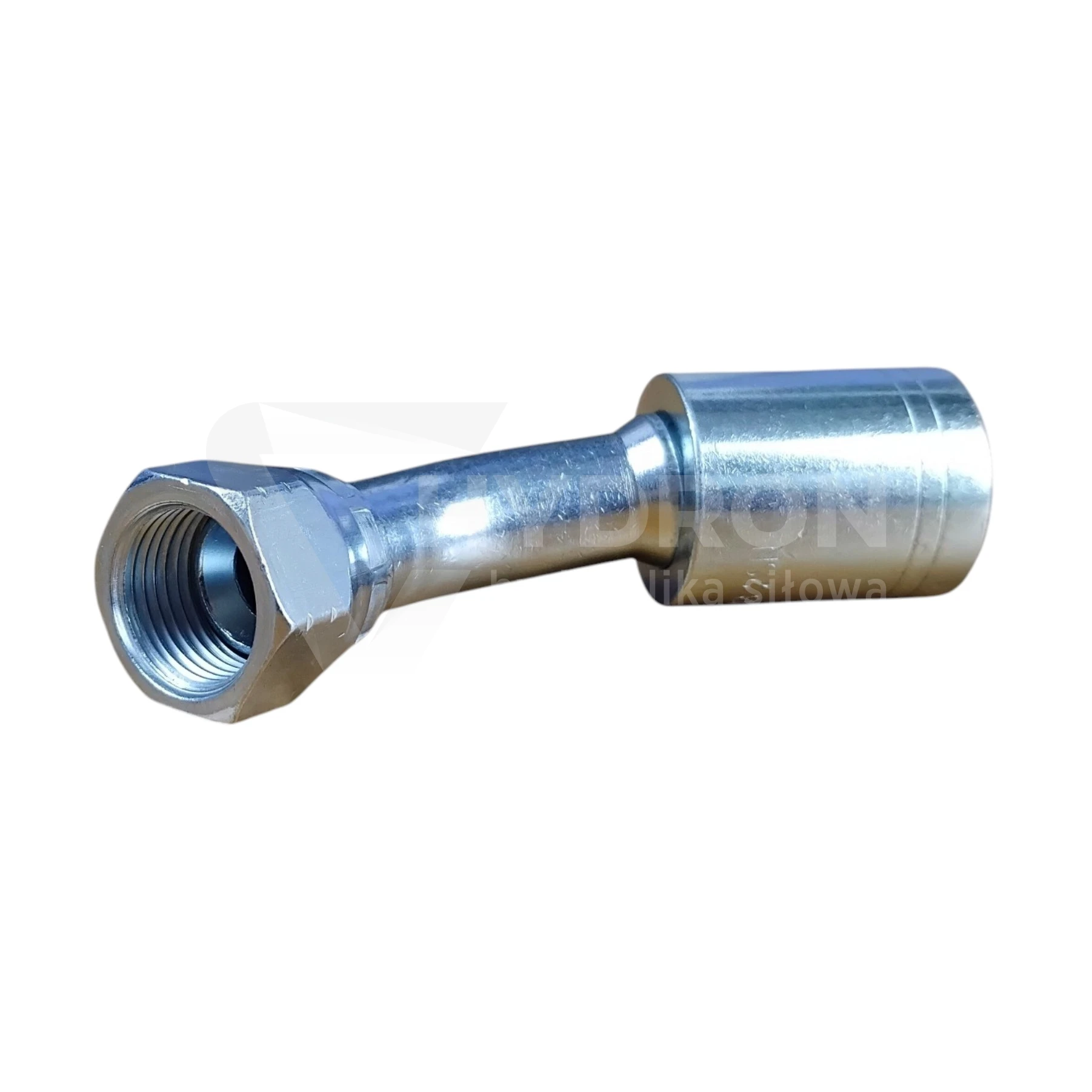

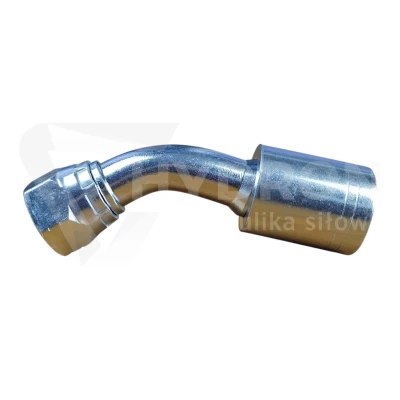

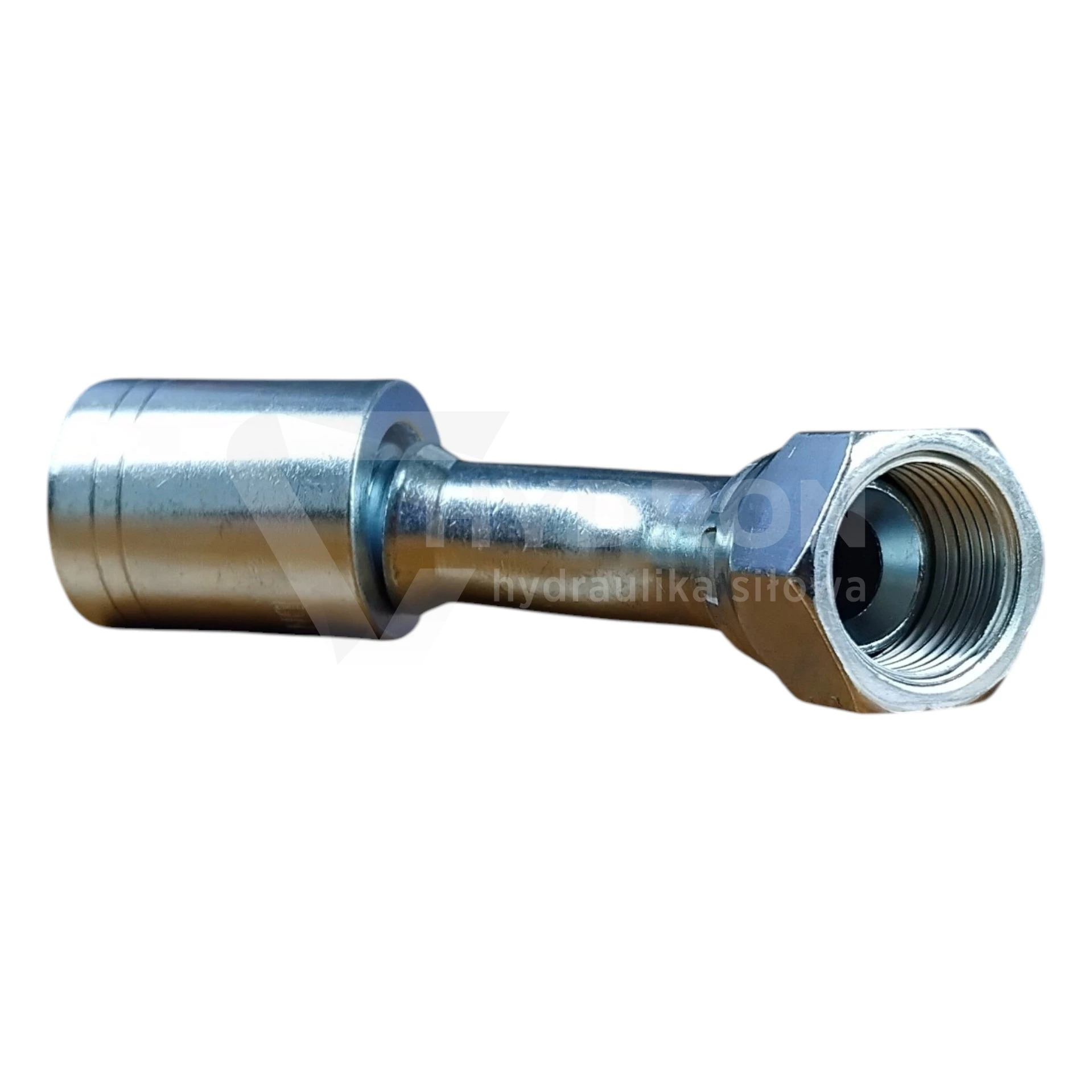

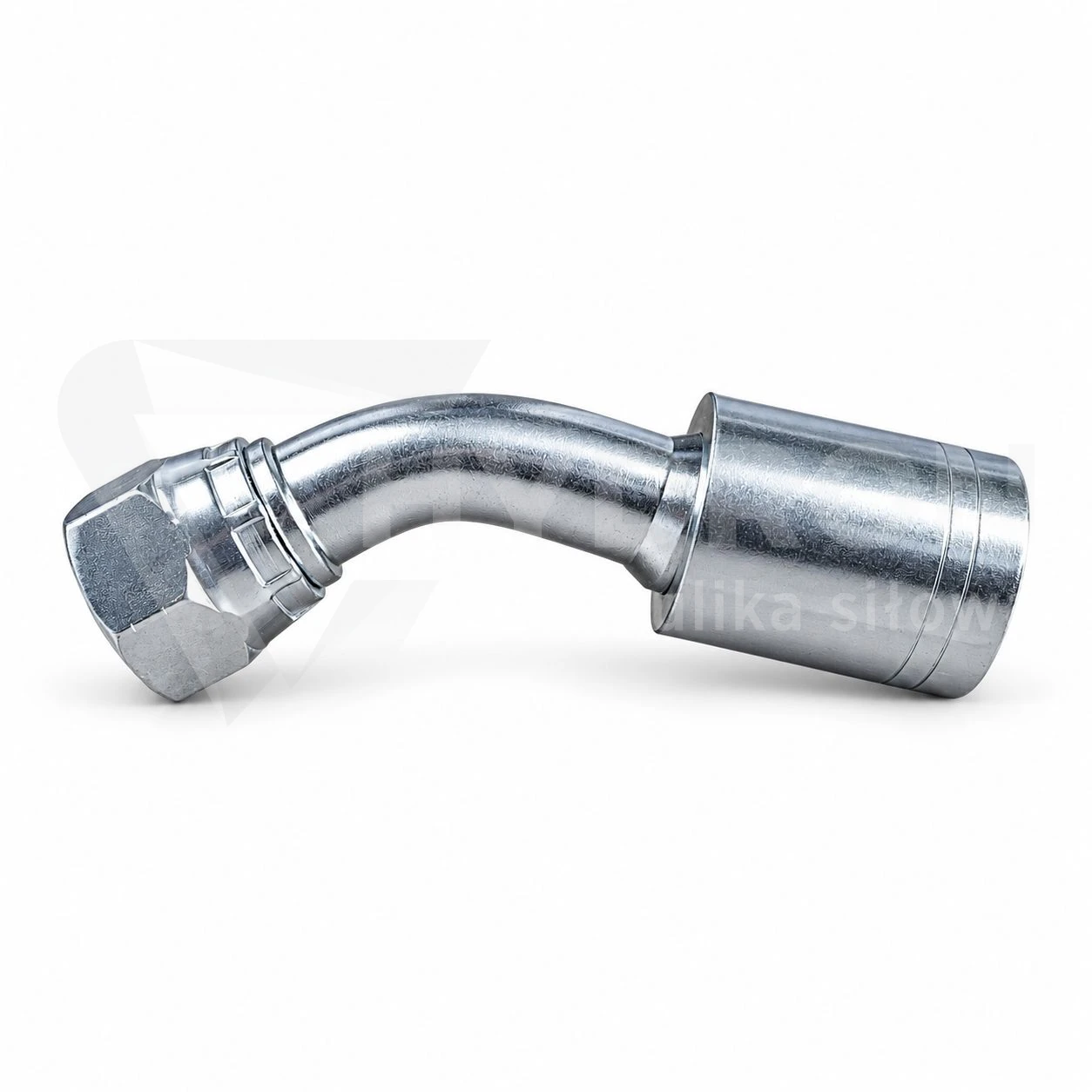

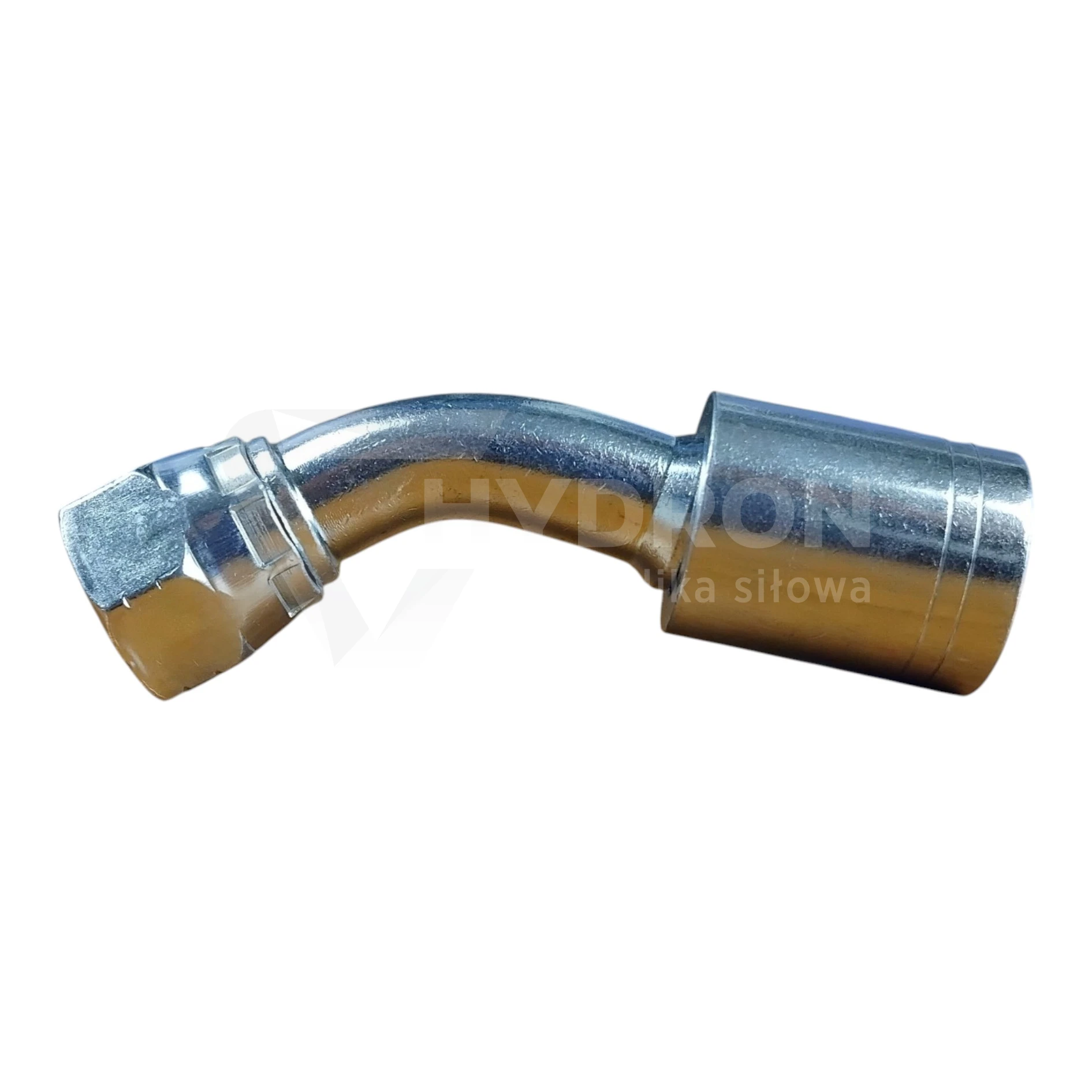

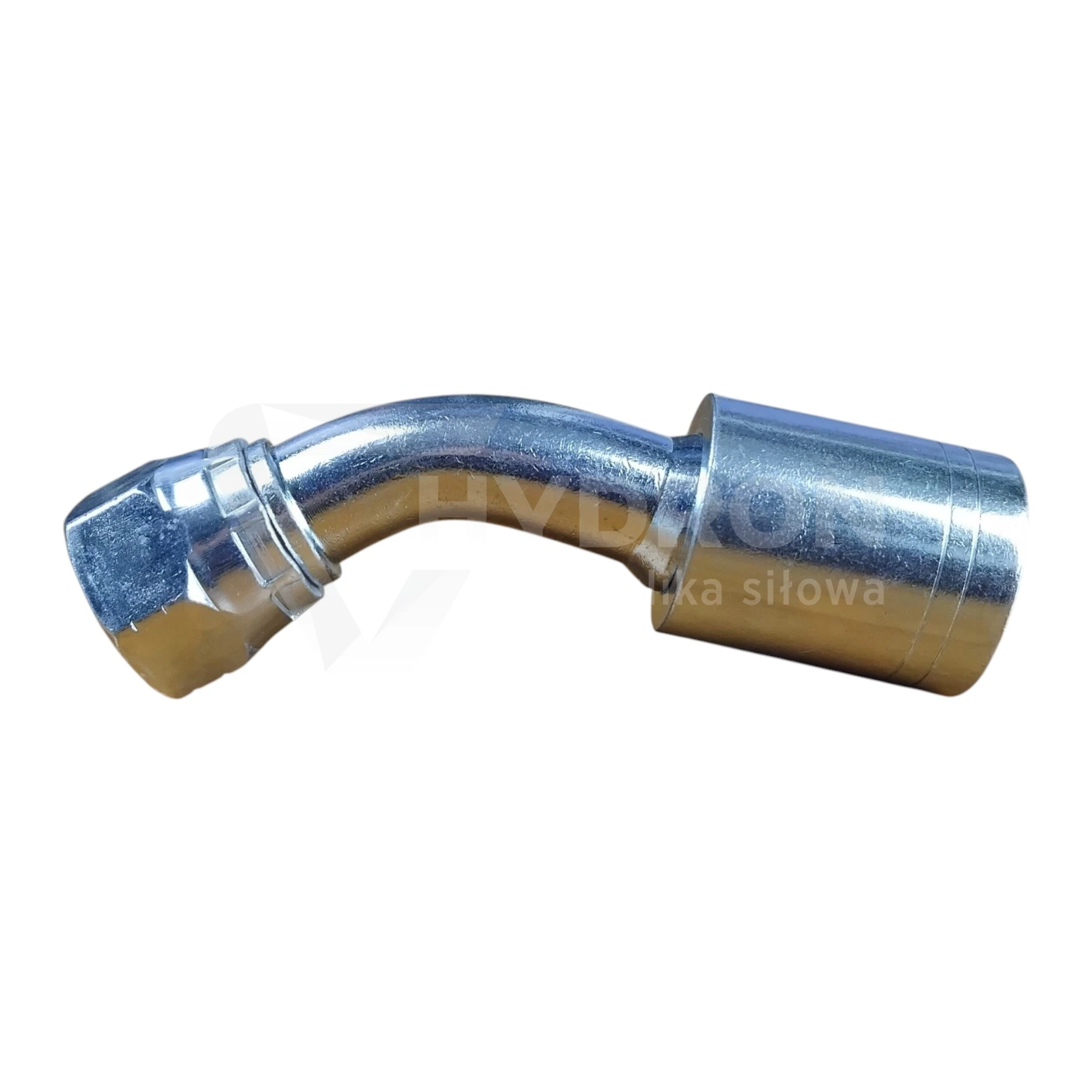

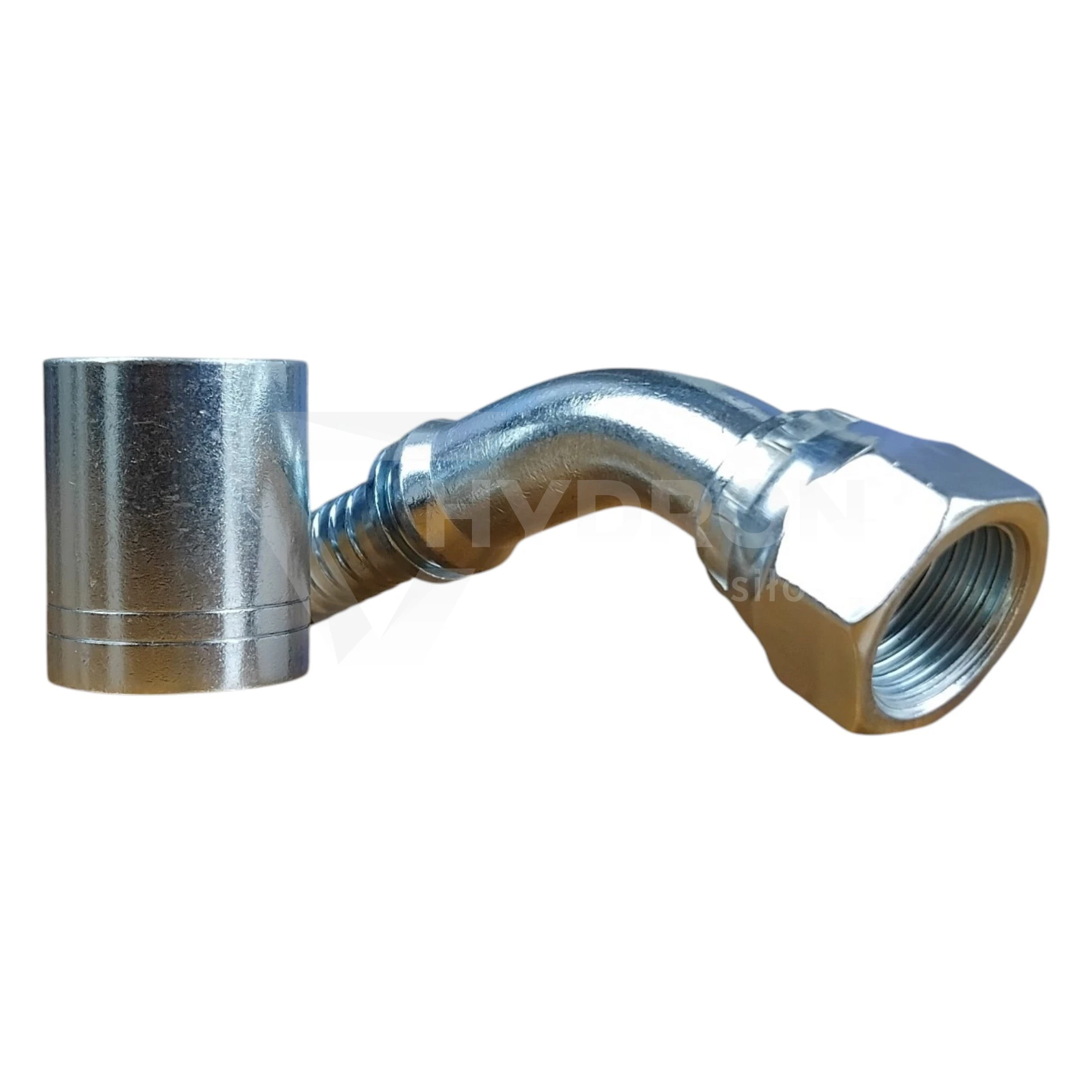

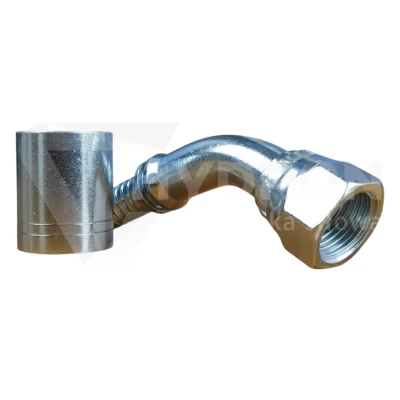

Zakucie C95 DKJ 45 10 3/4/2SN

Przejdź do sekcji Opinie

14,48 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 3/4" UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

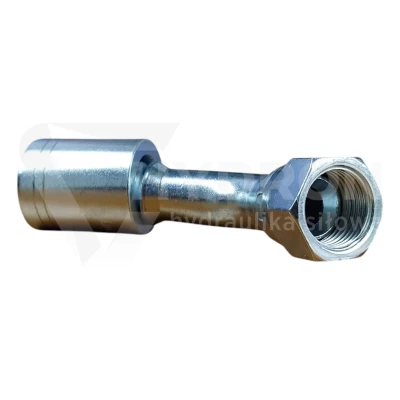

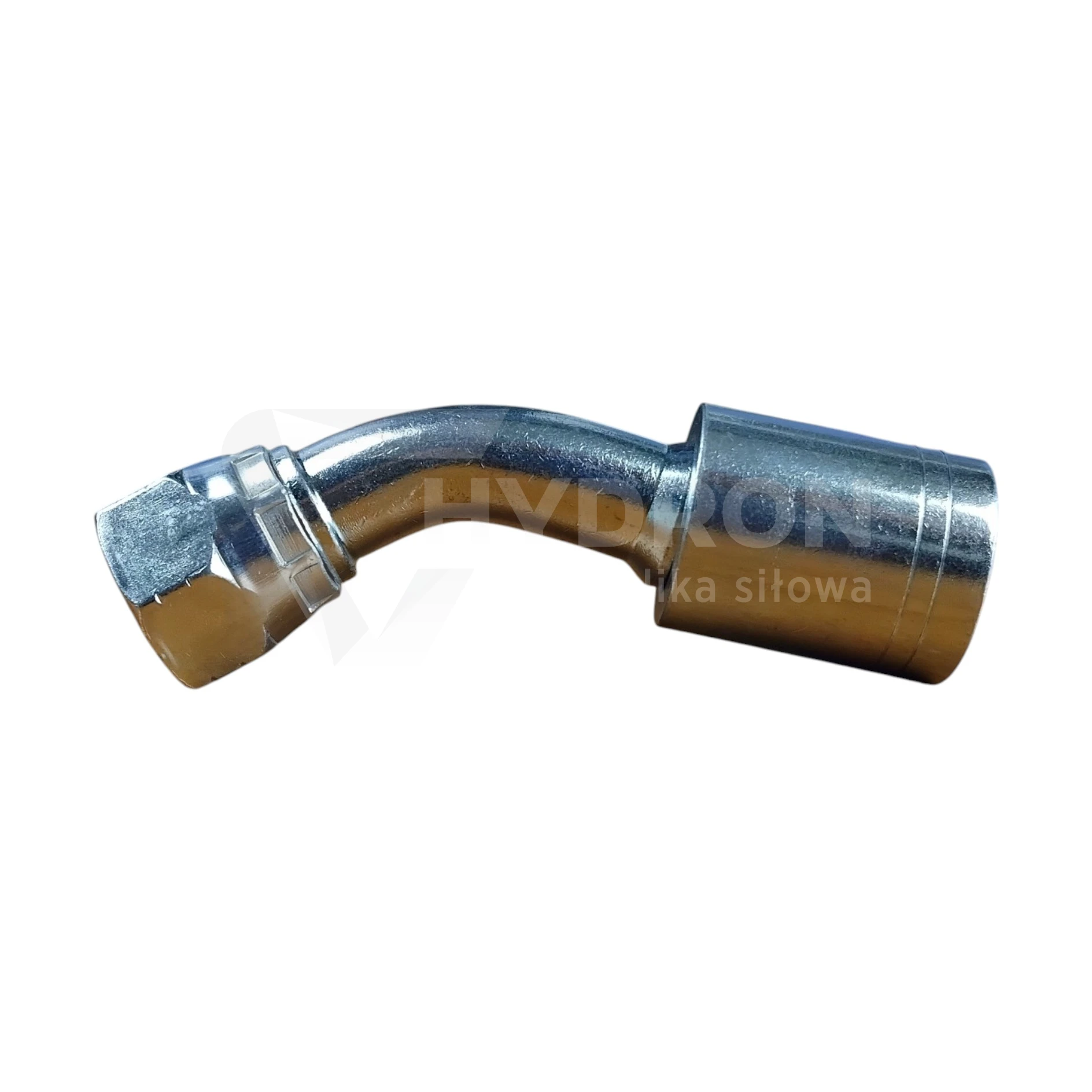

Zakucie C95 DKJ 45° DN10 3/4" UNF do węża 2SN

Zakucie C95 DKJ 45° DN10 3/4" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 3/4" UNF oraz przyłącze typu JIC, a korpus wygięty pod kątem 45° ułatwia prowadzenie przewodu w miejscach o ograniczonej przestrzeni montażowej.

Parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 3/4" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

DN10 i 3/4" UNF – dwa różne wymiary, dwa różne znaczenia

DN10 odnosi się do strony przewodowej końcówki i odpowiada nominalnie wężowi 3/8". Gwint 3/4" UNF opisuje natomiast stronę przyłączeniową. To dwa niezależne parametry, dlatego przy doborze końcówki trzeba sprawdzić oba.

W praktyce ten sam rozmiar DN10 może występować z różnymi przyłączami, dlatego nie należy dobierać zakucia wyłącznie na podstawie średnicy przewodu.

Dlaczego kąt 45° jest praktyczny przy DN10?

Przewody DN10 często pracują w kompaktowych układach hydraulicznych, gdzie miejsce wokół rozdzielaczy, bloków zaworowych i siłowników jest ograniczone. Końcówka 45° pozwala zmienić kierunek przewodu bez konieczności wykonywania ciasnego łuku tuż za zakuciem.

Takie rozwiązanie ułatwia estetyczne i bezpieczne poprowadzenie przewodu oraz może ograniczyć naprężenia w strefie zacisku.

3/4" UNF i system JIC

Przyłącze DKJ należy do systemu JIC i wykorzystuje gwint UNF oraz stożkową powierzchnię uszczelniającą. Podczas identyfikacji starej końcówki warto sprawdzić nie tylko średnicę gwintu, ale również jego skok i geometrię gniazda.

To ważne szczególnie wtedy, gdy w maszynie występują różne standardy calowe. Zbliżony rozmiar gwintu nie oznacza jeszcze kompatybilności.

JIC nie jest tym samym co BSP

Gwint 3/4" UNF nie powinien być traktowany jako zamiennik dla 3/4" BSP. Systemy te różnią się skokiem gwintu oraz sposobem uszczelnienia.

Próba połączenia niewłaściwych standardów może prowadzić do nieszczelności, uszkodzenia gwintu lub nieprawidłowego przylegania powierzchni uszczelniających.

Zakucie do węża 2SN

Ten wariant jest przeznaczony do węża hydraulicznego 2SN w rozmiarze DN10. Przy wykonywaniu przewodu należy dobrać tuleję i parametry zacisku odpowiednie do konkretnego węża oraz systemu końcówek.

Nie należy automatycznie stosować parametrów przeznaczonych do 1SN, 2SC lub 4SP tylko dlatego, że przewody mają ten sam rozmiar nominalny.

Jak sprawdzić, czy to właściwe zakucie?

potwierdź rozmiar przewodu DN10,
sprawdź, czy wąż jest typu 2SN,
zmierz gwint i potwierdź 3/4" UNF,
sprawdź, czy przyłącze odpowiada standardowi JIC,
zweryfikuj, czy końcówka 45° odpowiada wymaganej geometrii przewodu.

Znaczenie ustawienia końcówki przed zakuciem

Końcówkę kątową trzeba ustawić we właściwej orientacji przed wykonaniem zacisku. Ma to szczególne znaczenie przy przewodach z dwiema końcówkami kątowymi, gdzie wzajemny kąt ustawienia wpływa na prawidłowy montaż w maszynie.

Gdzie stosuje się DKJ 45°?

Końcówki DKJ 45° stosuje się w układach hydraulicznych wykorzystujących przyłącza JIC z gwintami UNF. Spotyka się je między innymi w maszynach rolniczych, budowlanych, leśnych i innych układach hydrauliki mobilnej.
