Zakucie K41 ORFS DN08 11/16” / 2SN CATERPILLAR

Przejdź do sekcji Opinie

10,63 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

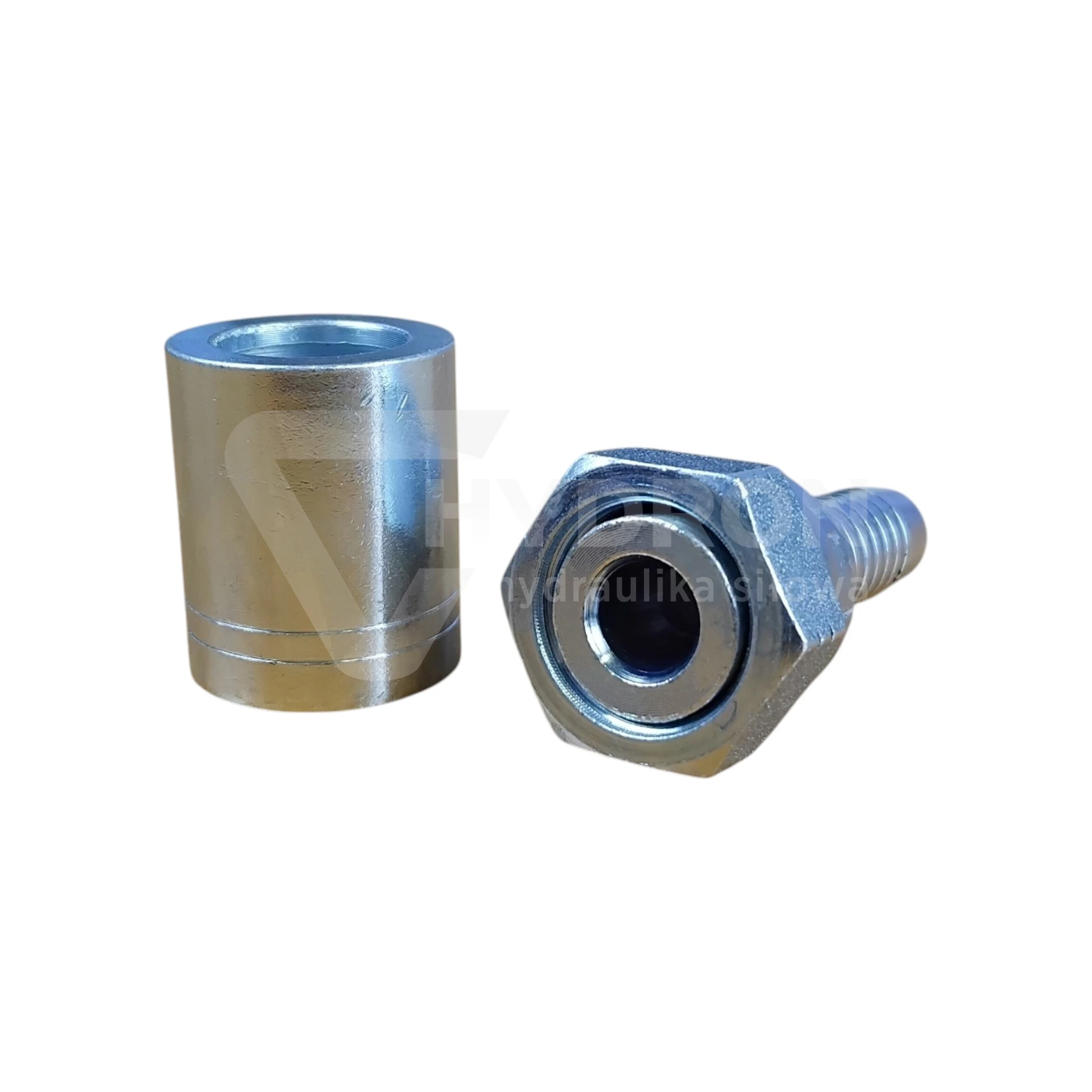

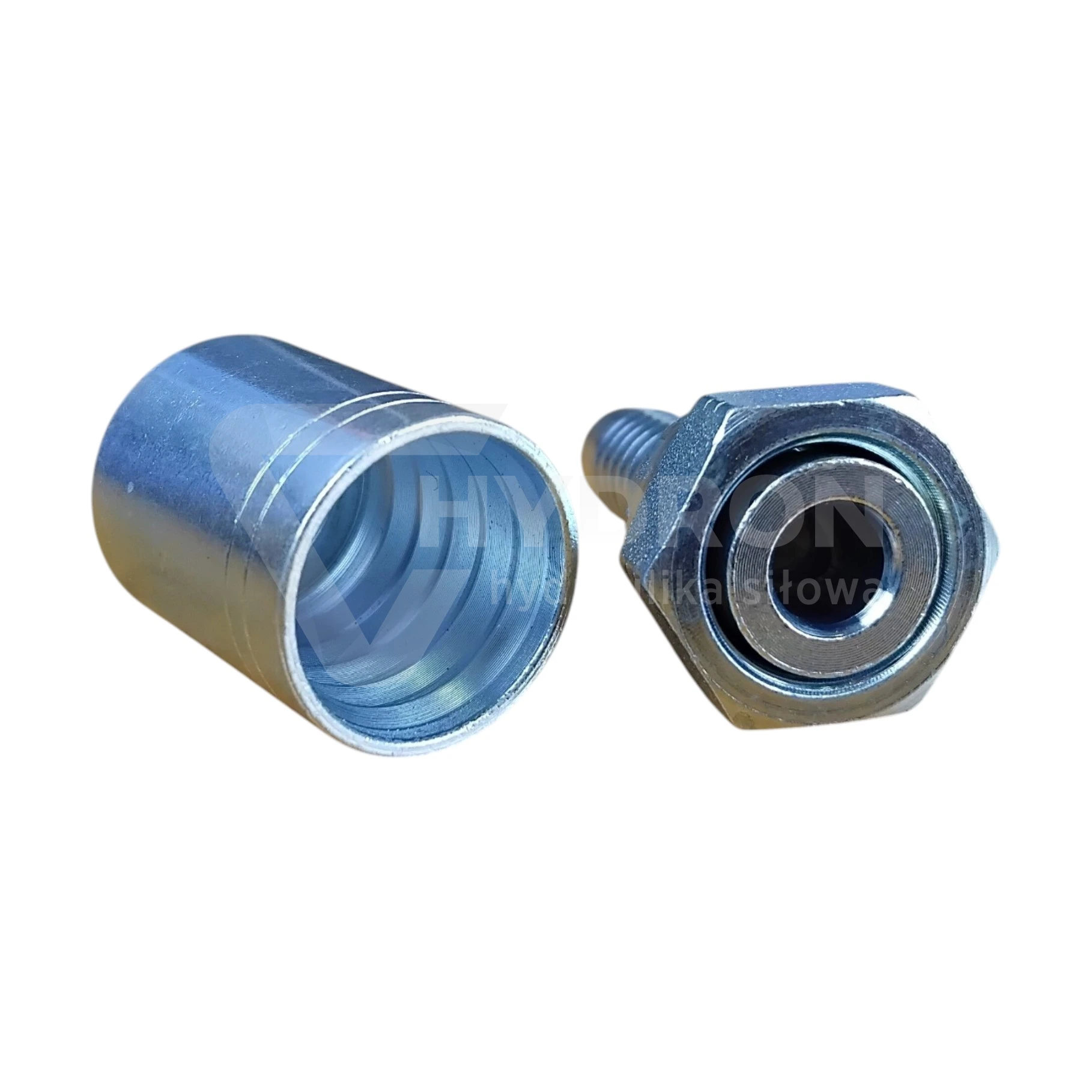

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 11/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

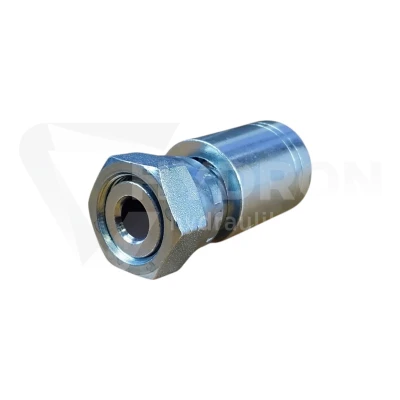

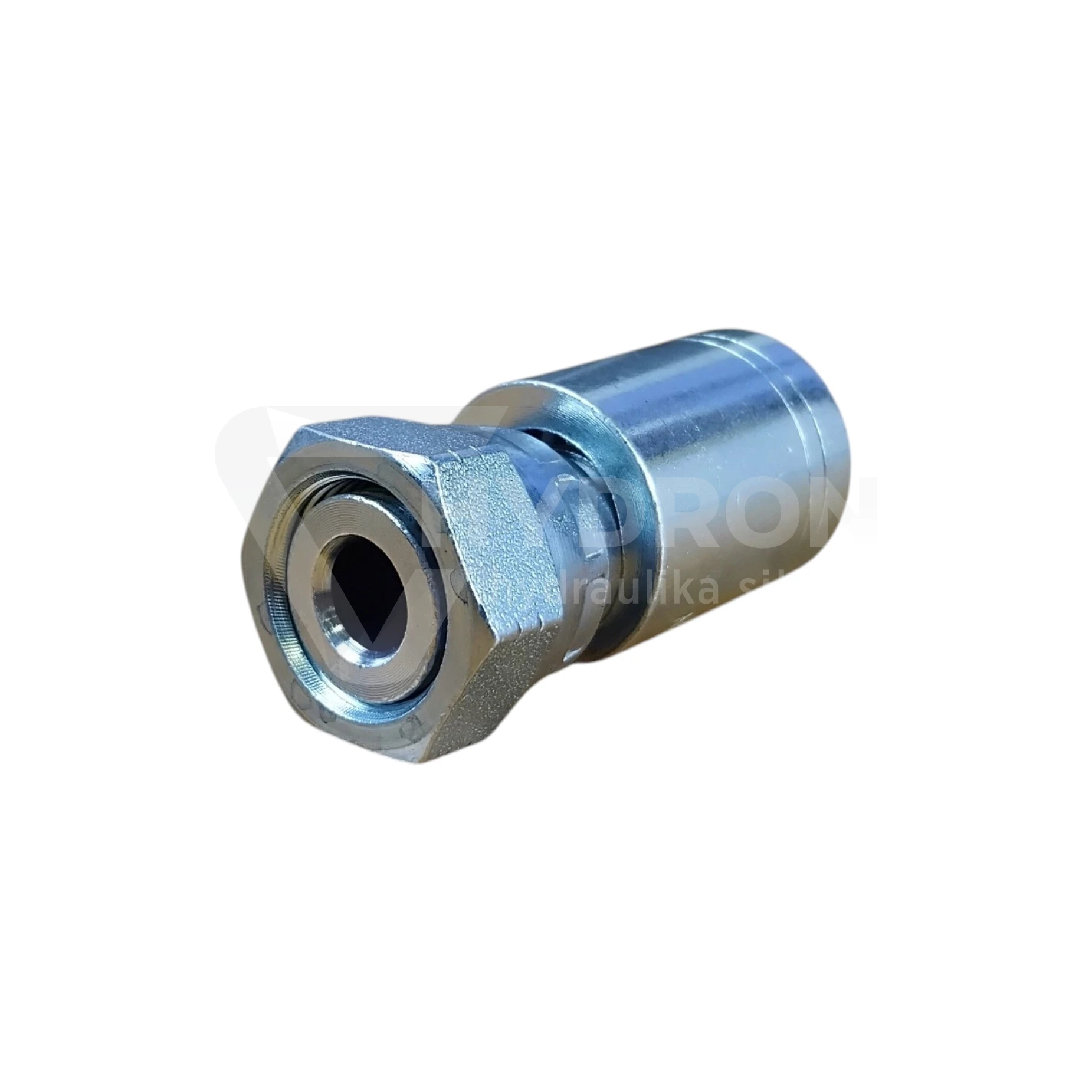

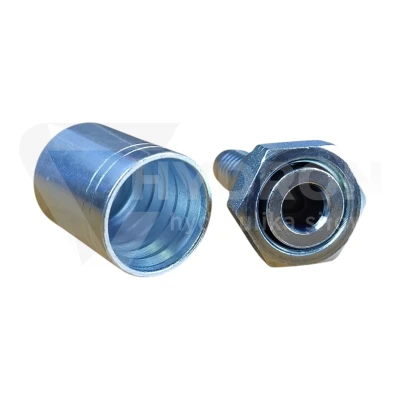

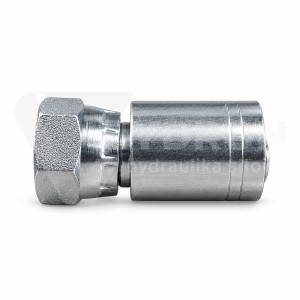

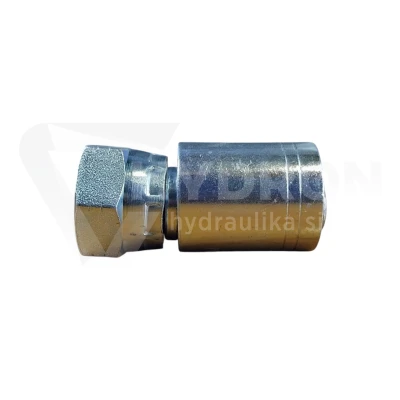

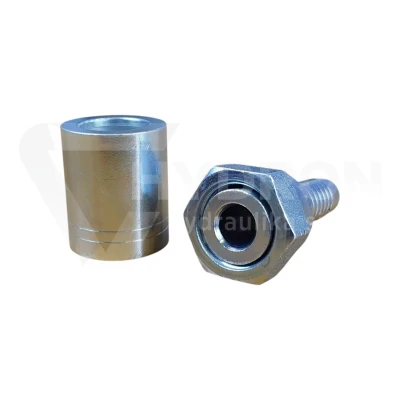

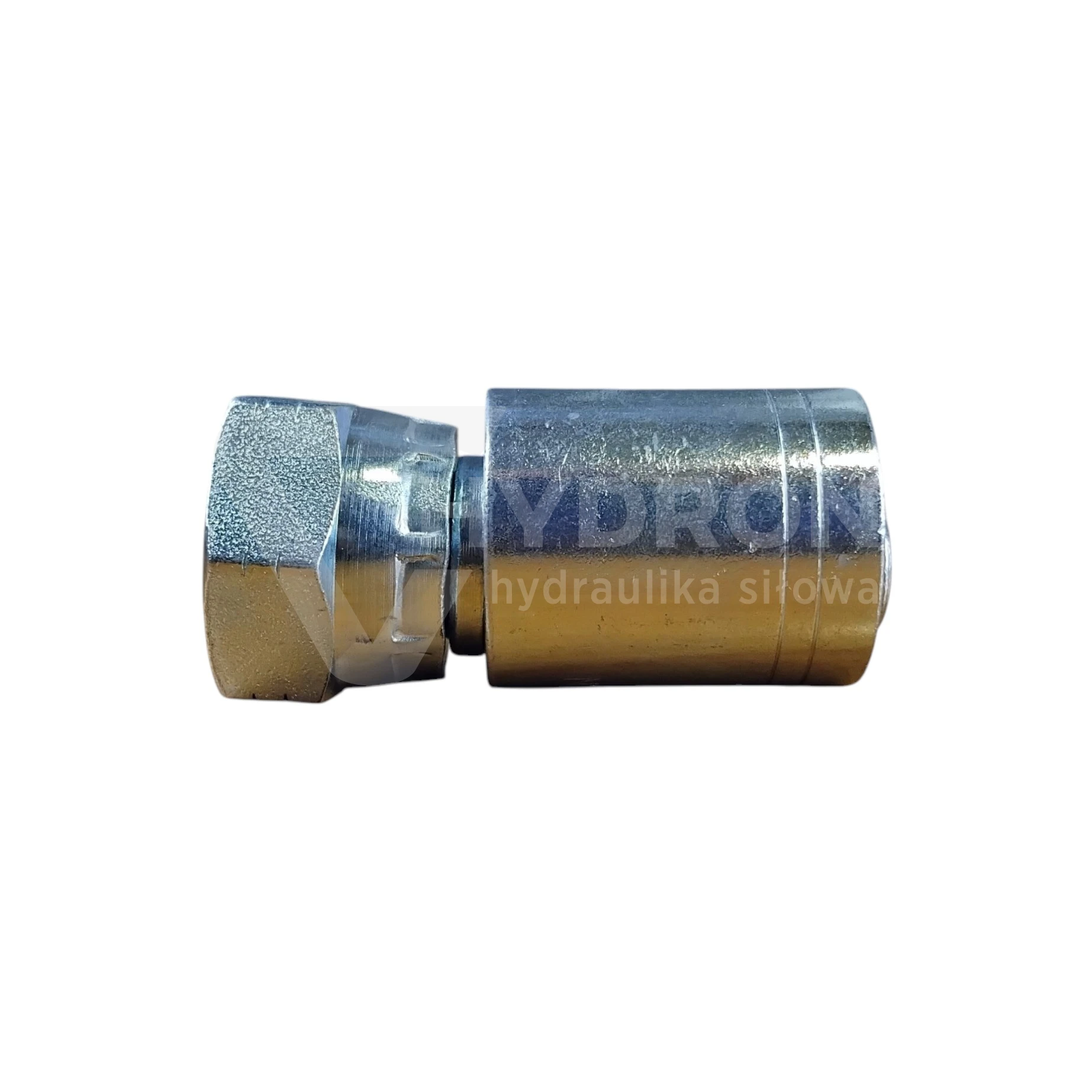

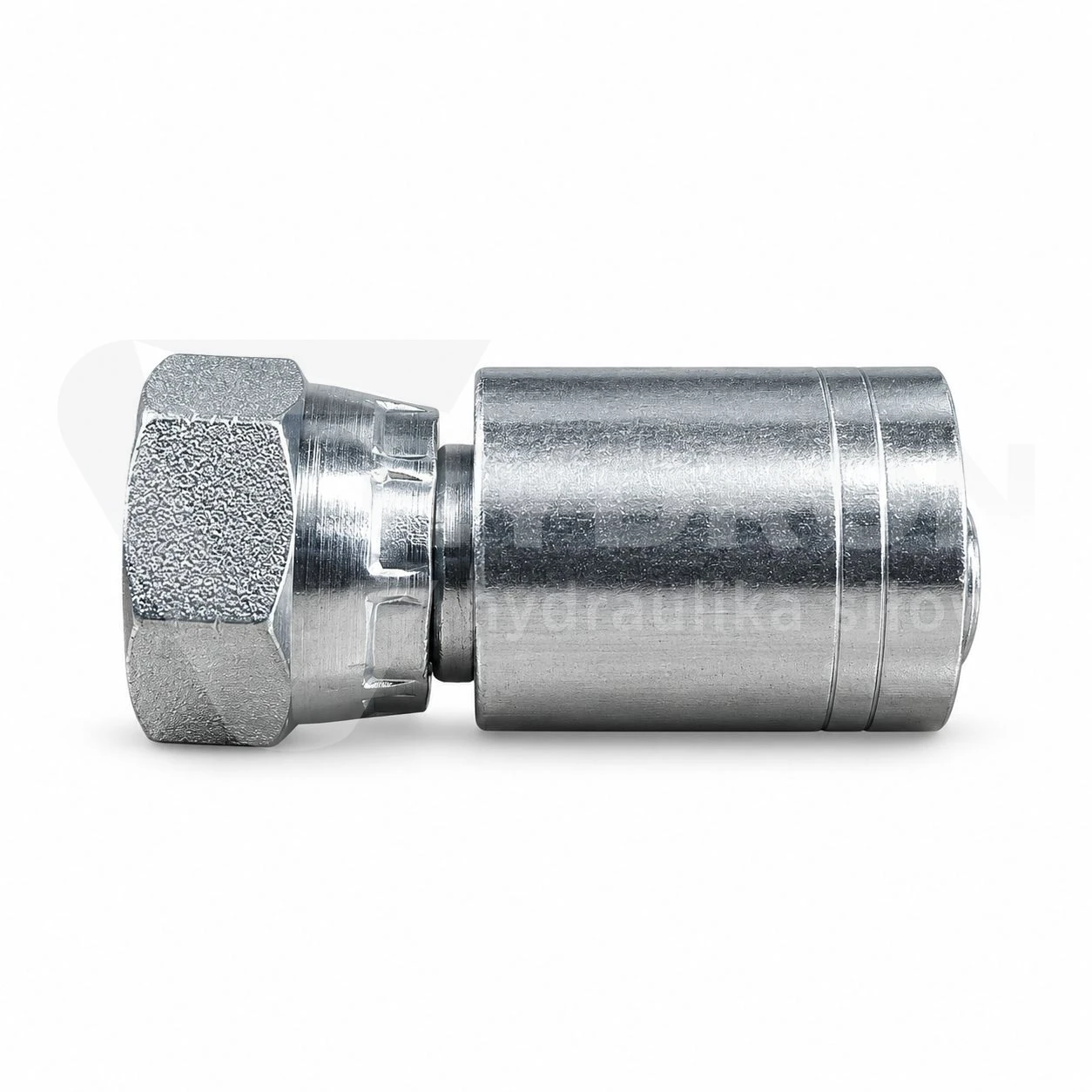

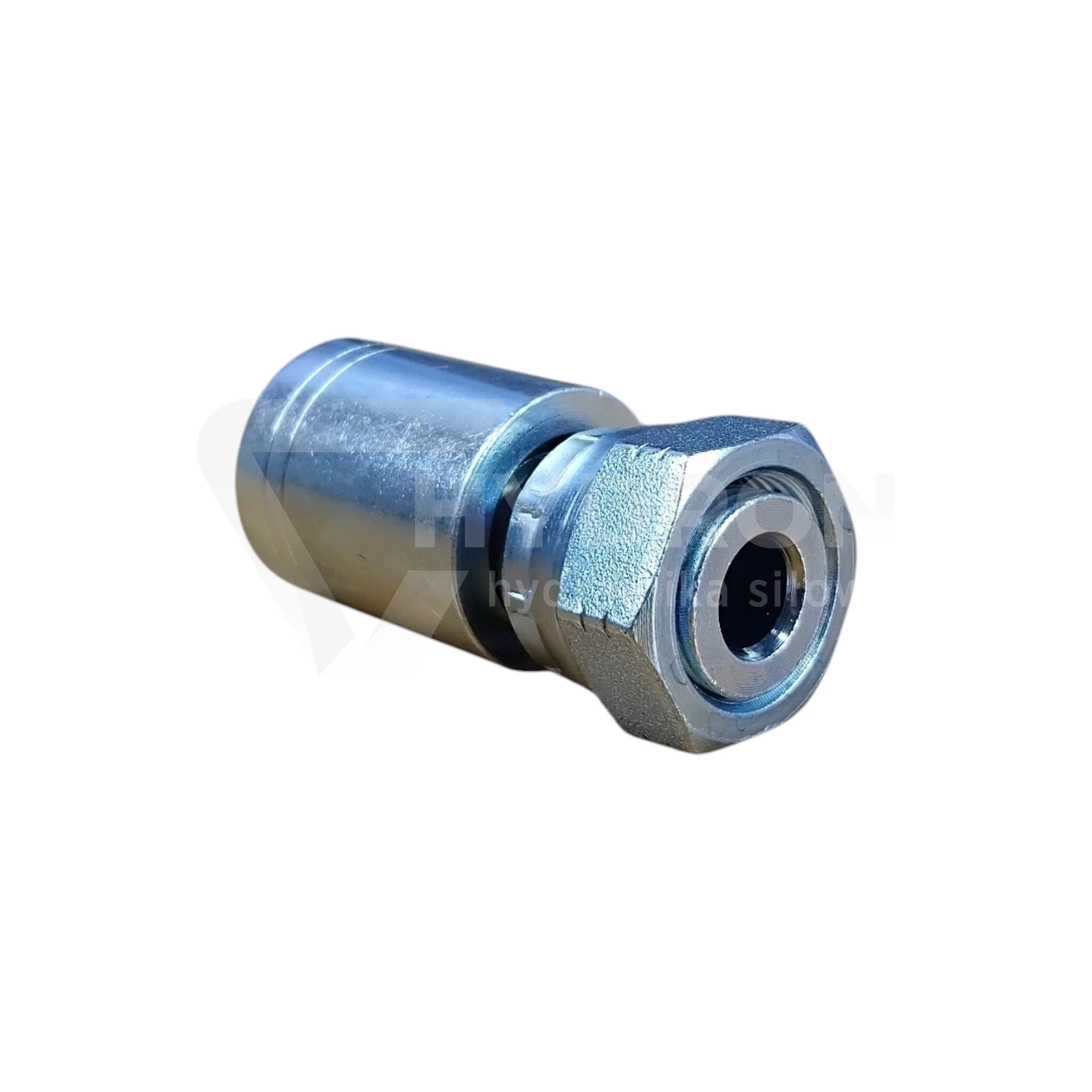

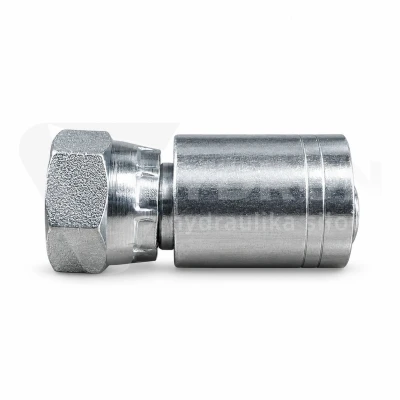

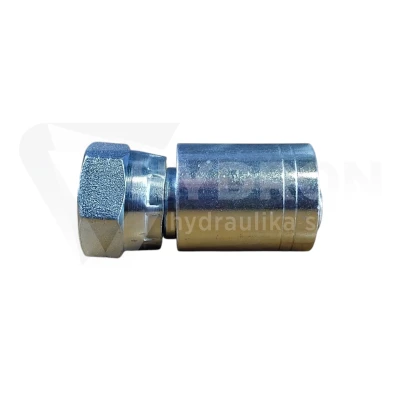

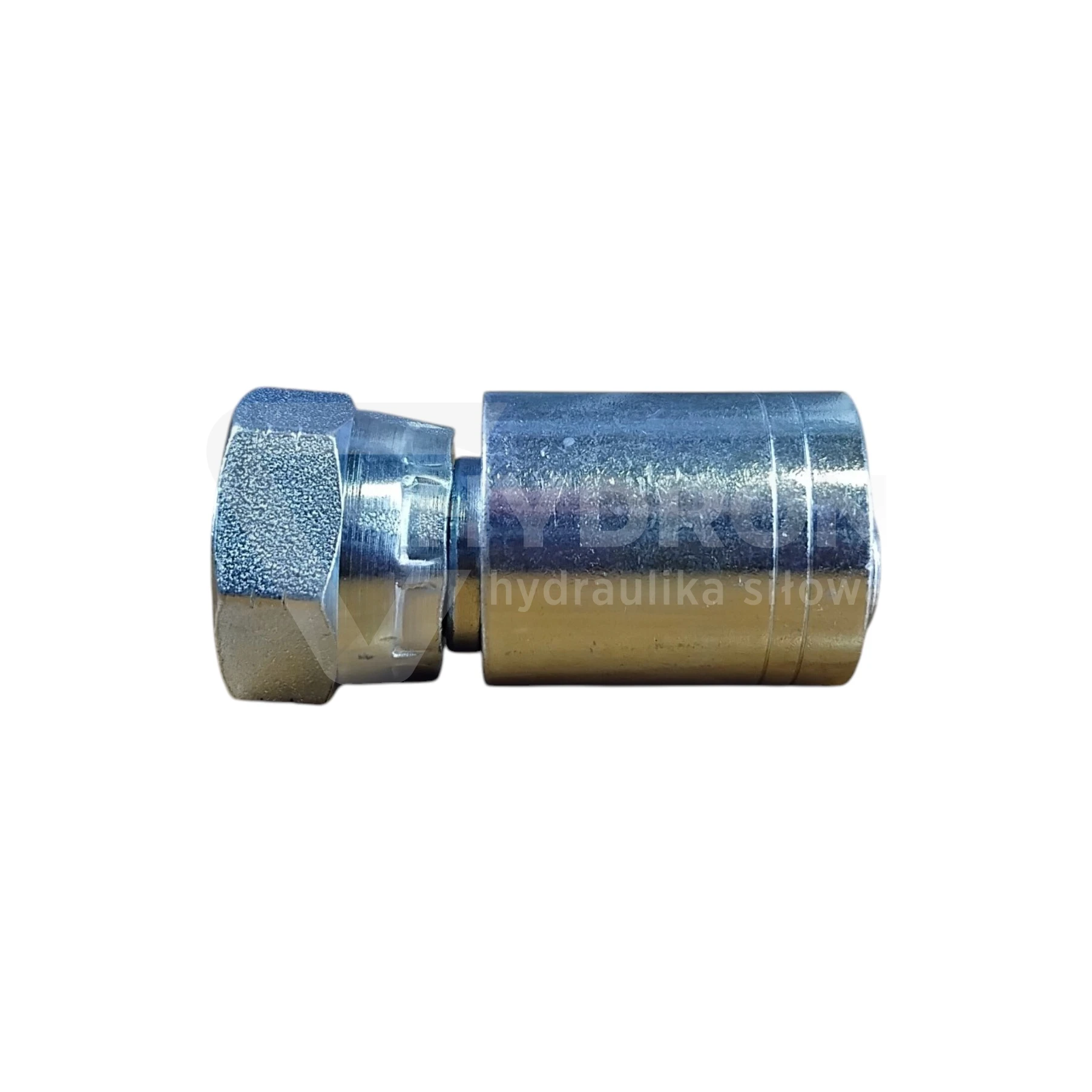

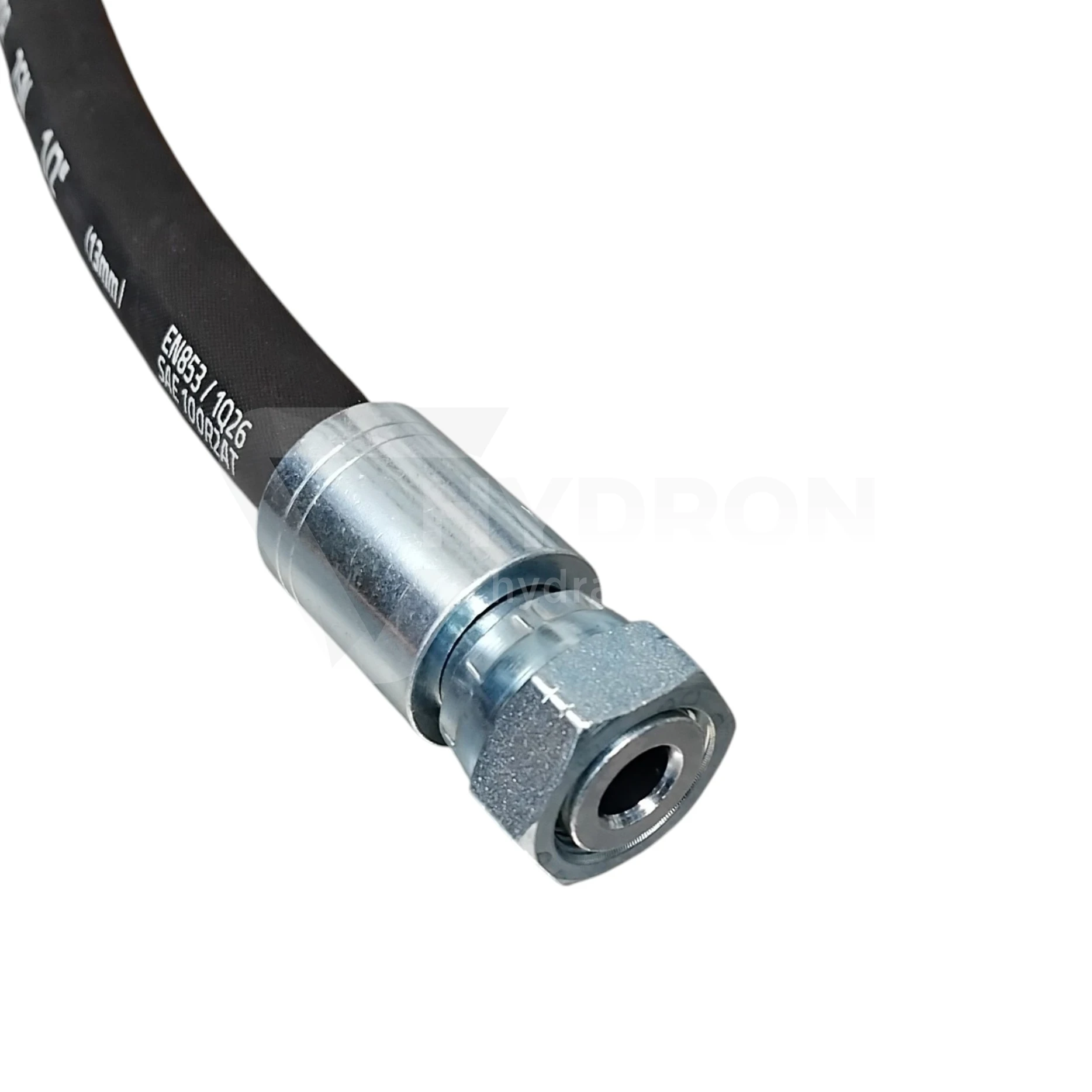

Zakucie K41 ORFS DN08 11/16" 2SN Caterpillar

Zakucie K41 ORFS DN08 11/16" to prosta końcówka hydrauliczna przeznaczona do wykonania przewodu z wężem 2SN w rozmiarze DN08. Po stronie przyłączeniowej posiada gwint wewnętrzny 11/16" ORFS i płaskie uszczelnienie czołowe typu O-Ring Face Seal. Taki wariant jest szczególnie przydatny przy odtwarzaniu przewodów hydraulicznych w maszynach Caterpillar, gdy liczy się zgodność nie tylko średnicy gwintu, ale również sposobu uszczelnienia.

Najważniejsze parametry

typ końcówki: hydrauliczna do zakuwania,
oznaczenie: K41,
wykonanie: proste,
standard przyłącza: ORFS,
rozmiar przewodu: DN08,
nominalny rozmiar węża: 5/16",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 11/16" ORFS,
rodzaj gwintu: wewnętrzny,
uszczelnienie: płaskie czołowe O-Ring Face Seal,
zastosowanie: wykonywanie i naprawa przewodów hydraulicznych, m.in. w maszynach Caterpillar.

Odtwarzasz przewód z maszyny? Sprawdź więcej niż sam gwint

Przy wymianie uszkodzonego przewodu łatwo skupić się wyłącznie na średnicy gwintu. W przypadku ORFS to za mało. Przyłącze musi mieć również właściwą płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Dopiero zgodność gwintu 11/16", standardu ORFS i strony przewodowej DN08 pozwala prawidłowo dobrać końcówkę.

To szczególnie ważne przy przewodach demontowanych bez oznaczeń lub podczas napraw terenowych, gdzie podobne wizualnie przyłącza mogą należeć do różnych standardów.

Dlaczego ORFS dobrze sprawdza się w hydraulice mobilnej?

ORFS wykorzystuje płaskie uszczelnienie czołowe z O-ringiem. Rozwiązanie to pozwala uzyskać szczelność na dokładnie określonej powierzchni styku, zamiast polegać na stożku lub samym gwincie. Z tego względu system ORFS jest chętnie stosowany w hydraulice maszyn mobilnych i budowlanych.

W praktyce oznacza to, że podczas serwisu należy zwrócić uwagę na stan powierzchni czołowej oraz uszczelnienia. Uszkodzona powierzchnia lub niewłaściwy O-ring mogą powodować przeciek mimo prawidłowo dokręconego połączenia.

DN08 i gwint 11/16" to dwa różne parametry

DN08 opisuje stronę przewodową końcówki i odpowiada nominalnie wężowi 5/16". Gwint 11/16" ORFS dotyczy natomiast strony przyłączeniowej. Tych wartości nie należy ze sobą utożsamiać.

W praktyce w jednej rodzinie końcówek ten sam rozmiar DN może występować z różnymi gwintami, dlatego przy zamówieniu warto porównać oba parametry z demontowanym przewodem.

Końcówka prosta K41 – kiedy jest najlepszym wyborem?

Wersja prosta jest właściwa wtedy, gdy przewód może wychodzić osiowo z przyłącza i dostępna przestrzeń pozwala na zachowanie odpowiedniego promienia gięcia węża. Takie rozwiązanie upraszcza przebieg przewodu i ogranicza liczbę zmian kierunku.

Jeżeli przewód tuż za przyłączem musiałby być mocno zaginany, warto rozważyć wersję kątową. Dobór geometrii końcówki powinien wynikać z faktycznego ułożenia przewodu w maszynie, a nie tylko z dostępności danego wariantu.

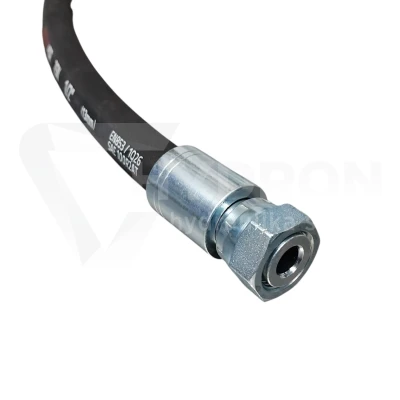

Zakucie do węża 2SN

Ten wariant przeznaczony jest do przewodu hydraulicznego 2SN w rozmiarze DN08. Do wykonania kompletnego przewodu należy zastosować właściwą tuleję oraz parametry zacisku odpowiednie do konkretnego węża i systemu końcówek.

Nie należy zakładać, że parametry zaciskania będą takie same jak dla 1SN, 2SC lub innych typów węży o tej samej średnicy nominalnej.

ORFS, JIC czy BSP? Jak uniknąć pomyłki

Przyłącza calowe mogą być do siebie podobne, ale sposób uszczelnienia jest kluczową różnicą. ORFS wykorzystuje płaską powierzchnię czołową z O-ringiem, podczas gdy JIC wykorzystuje uszczelnienie stożkowe, a BSP może występować w kilku różnych konfiguracjach.

Jeśli końcówka jest dobierana na podstawie starego przewodu, najlepiej porównać średnicę i skok gwintu oraz samą geometrię czoła przyłącza.

Zastosowanie przy serwisie maszyn Caterpillar

Końcówka K41 ORFS DN08 11/16" jest wariantem przeznaczonym między innymi do przewodów stosowanych w układach hydraulicznych maszyn Caterpillar. Może być użyta podczas wykonywania nowego przewodu lub odtwarzania starego, jeśli zgadzają się wszystkie kluczowe parametry: DN08, 11/16" ORFS, konstrukcja prosta oraz wąż 2SN.

Co sprawdzić przed zakuciem?

czy przewód rzeczywiście ma rozmiar DN08,
czy zastosowany wąż jest typu 2SN,
czy gwint przyłącza ma rozmiar 11/16",
czy powierzchnia uszczelniająca jest typu ORFS,
czy dobrano właściwą tuleję do konkretnego węża,
czy długość przewodu po zakuciu odpowiada oryginałowi.

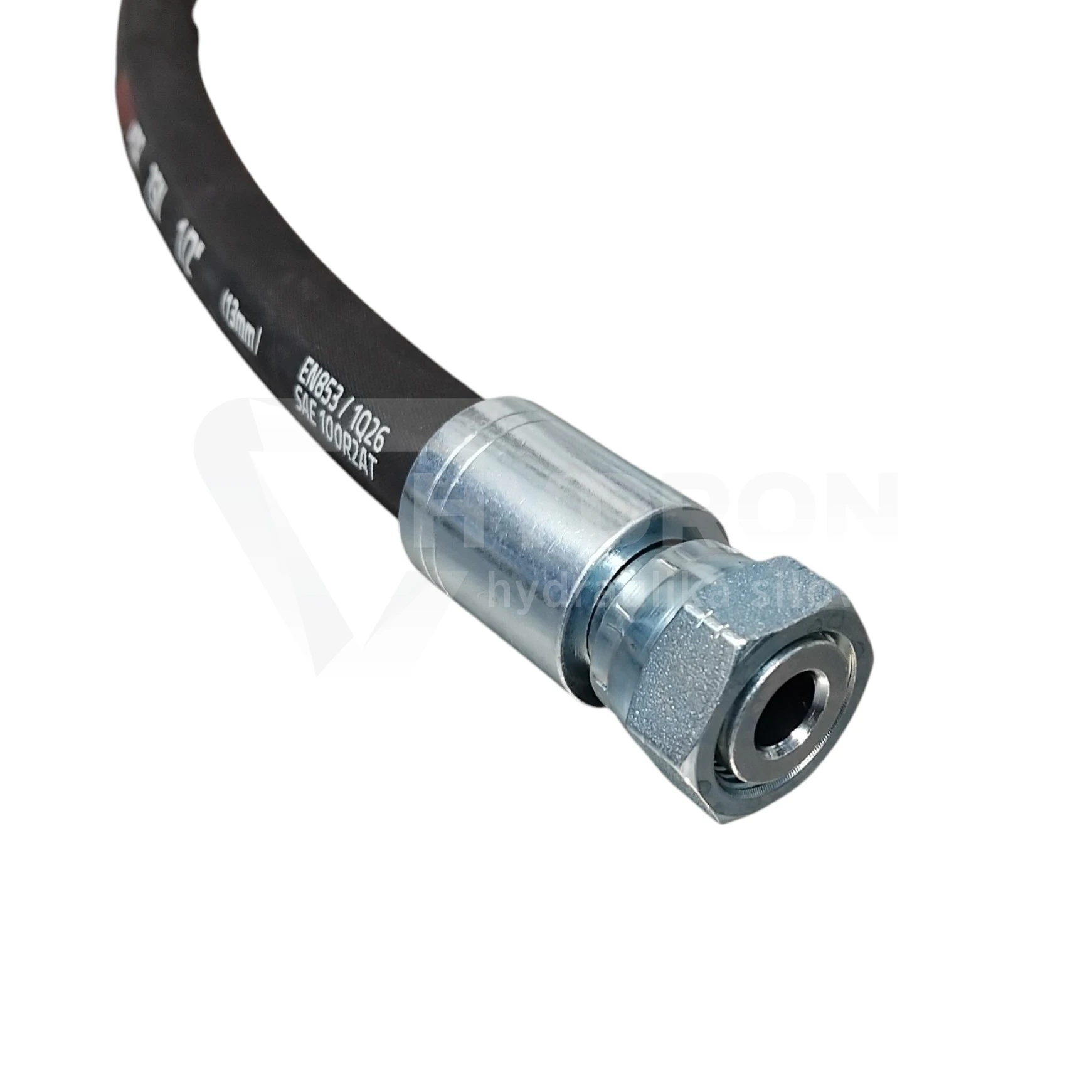

Przewody hydrauliczne wykonywane na wymiar

Jeżeli potrzebujesz kompletnego przewodu, HYDRON wykonuje zakute węże hydrauliczne na wymiar z doborem odpowiednich końcówek, tulei i konfiguracji przyłączy.
