Zakucie C95 DKJ 45 10 9/16/2SN

Przejdź do sekcji Opinie

13,79 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 10 mm = DN10 ( 3/8" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 9/16'' UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

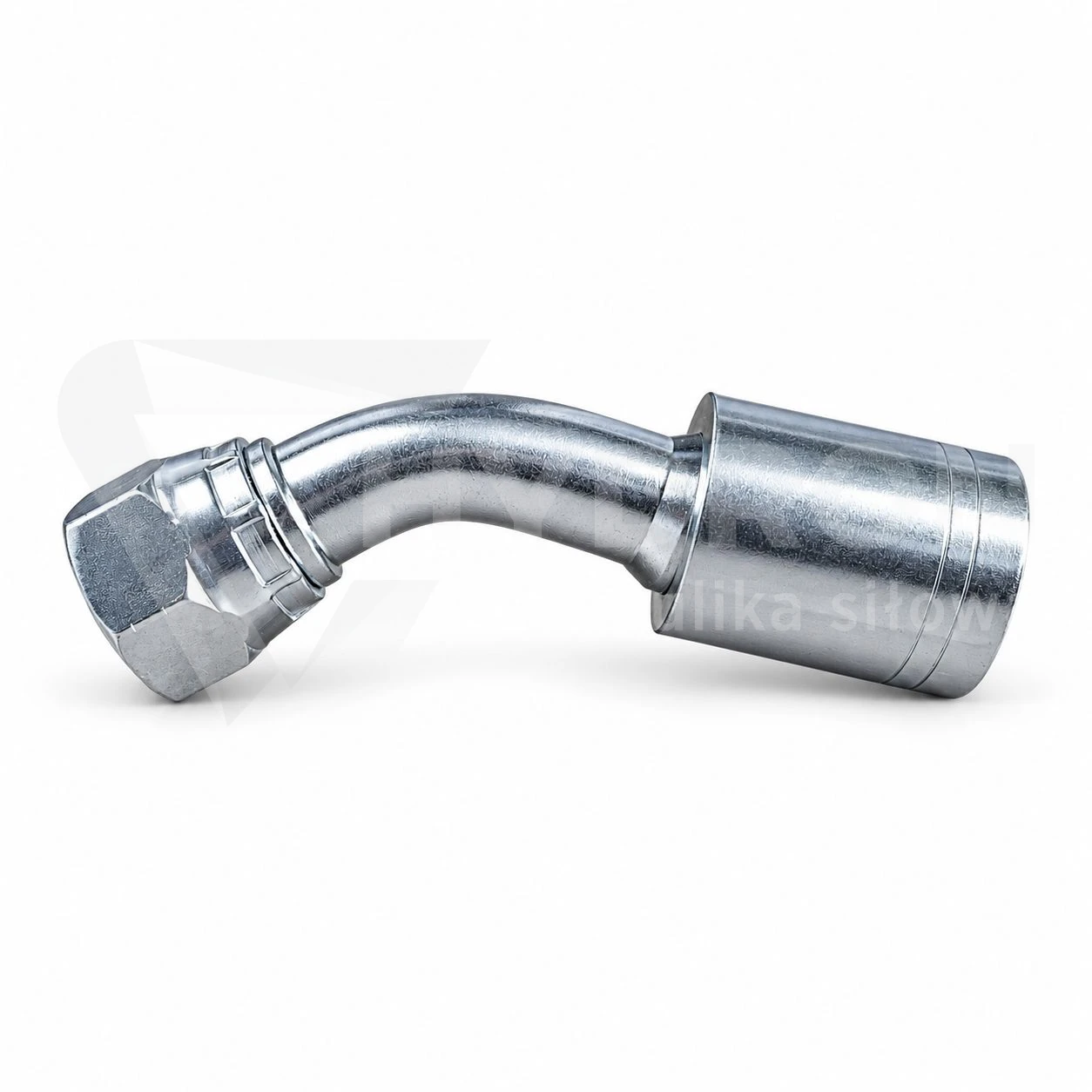

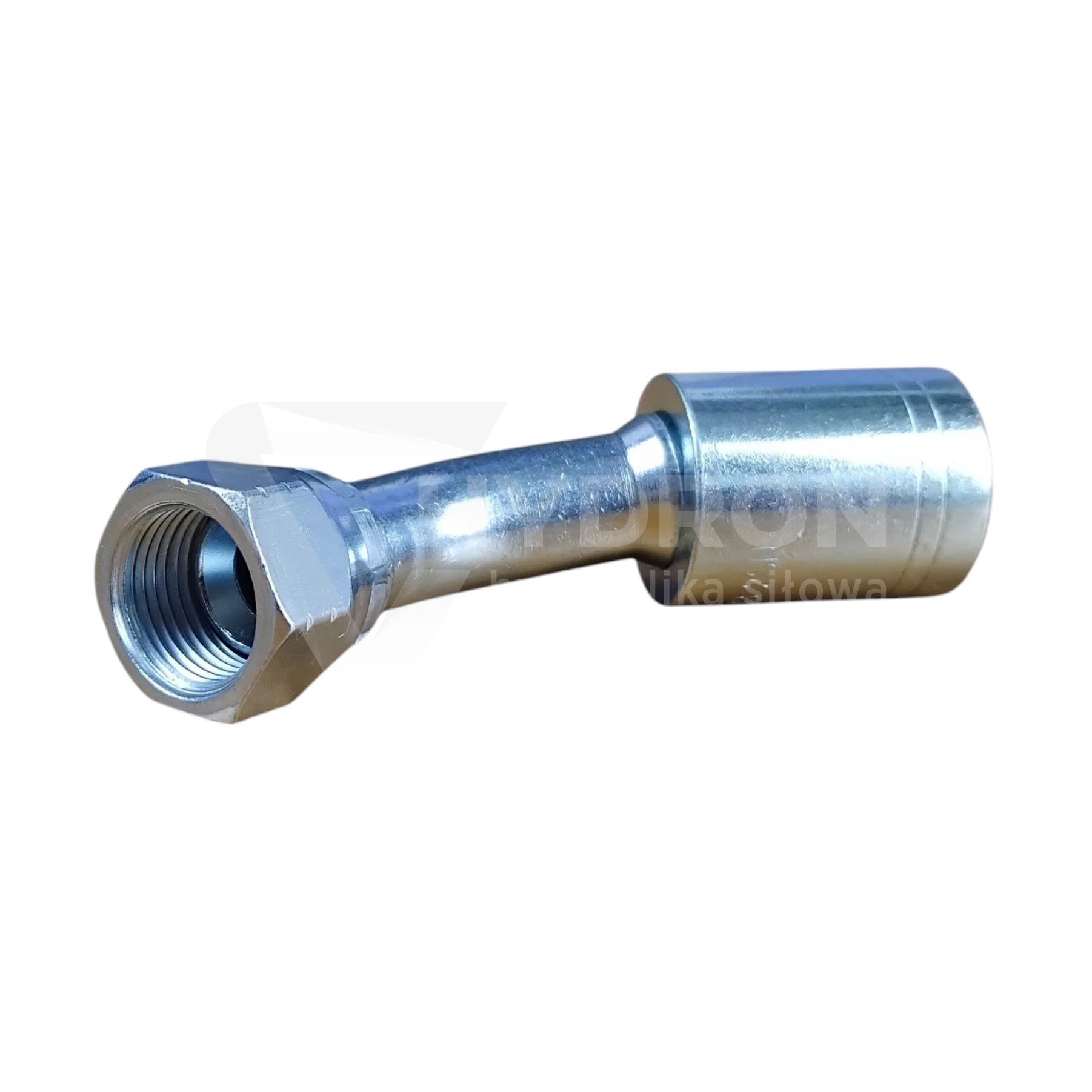

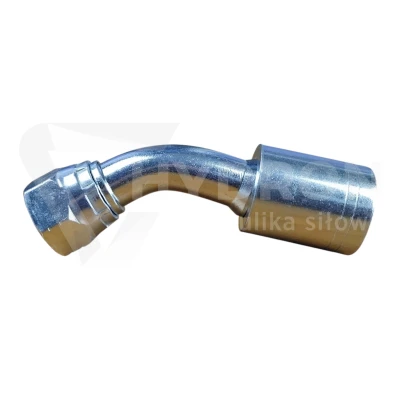

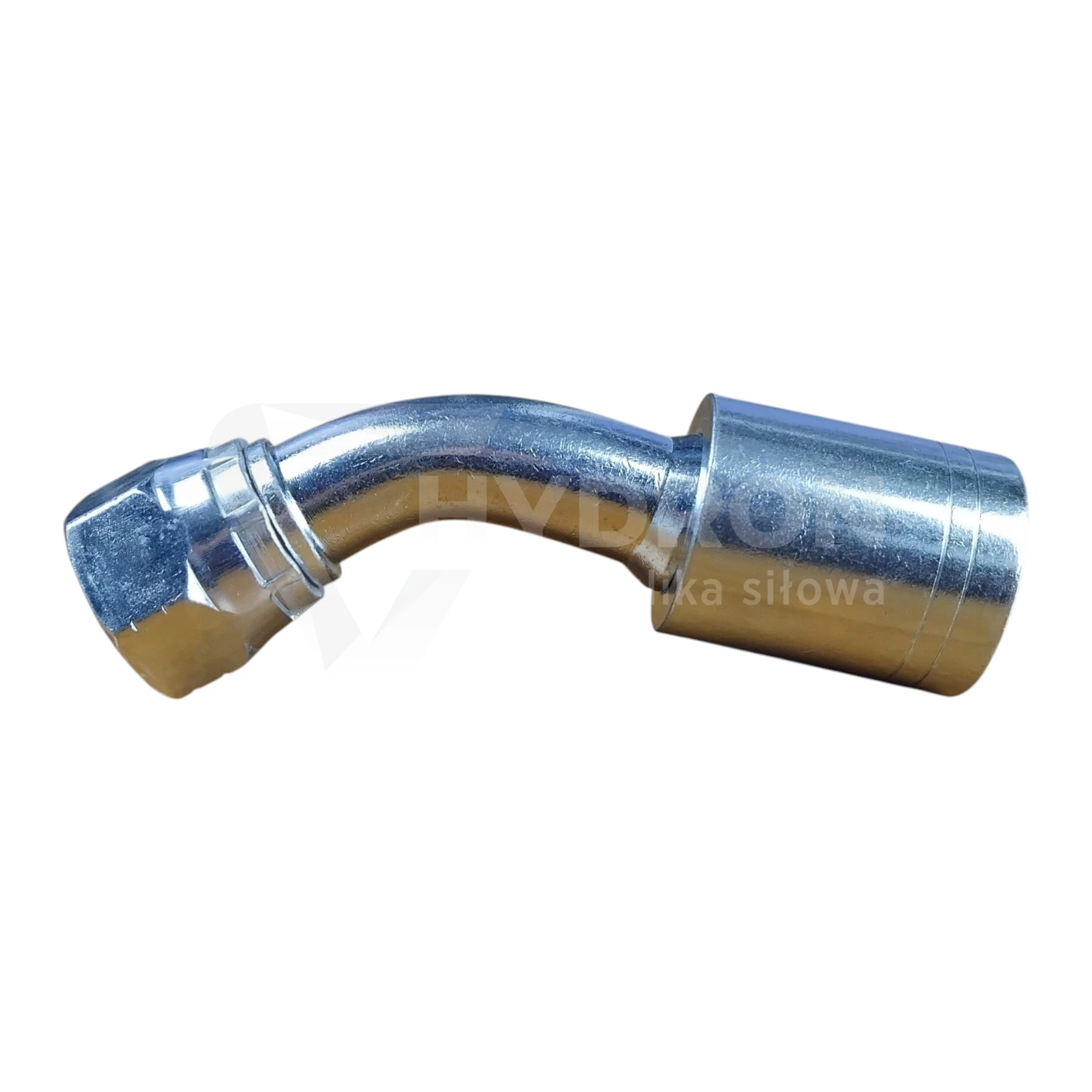

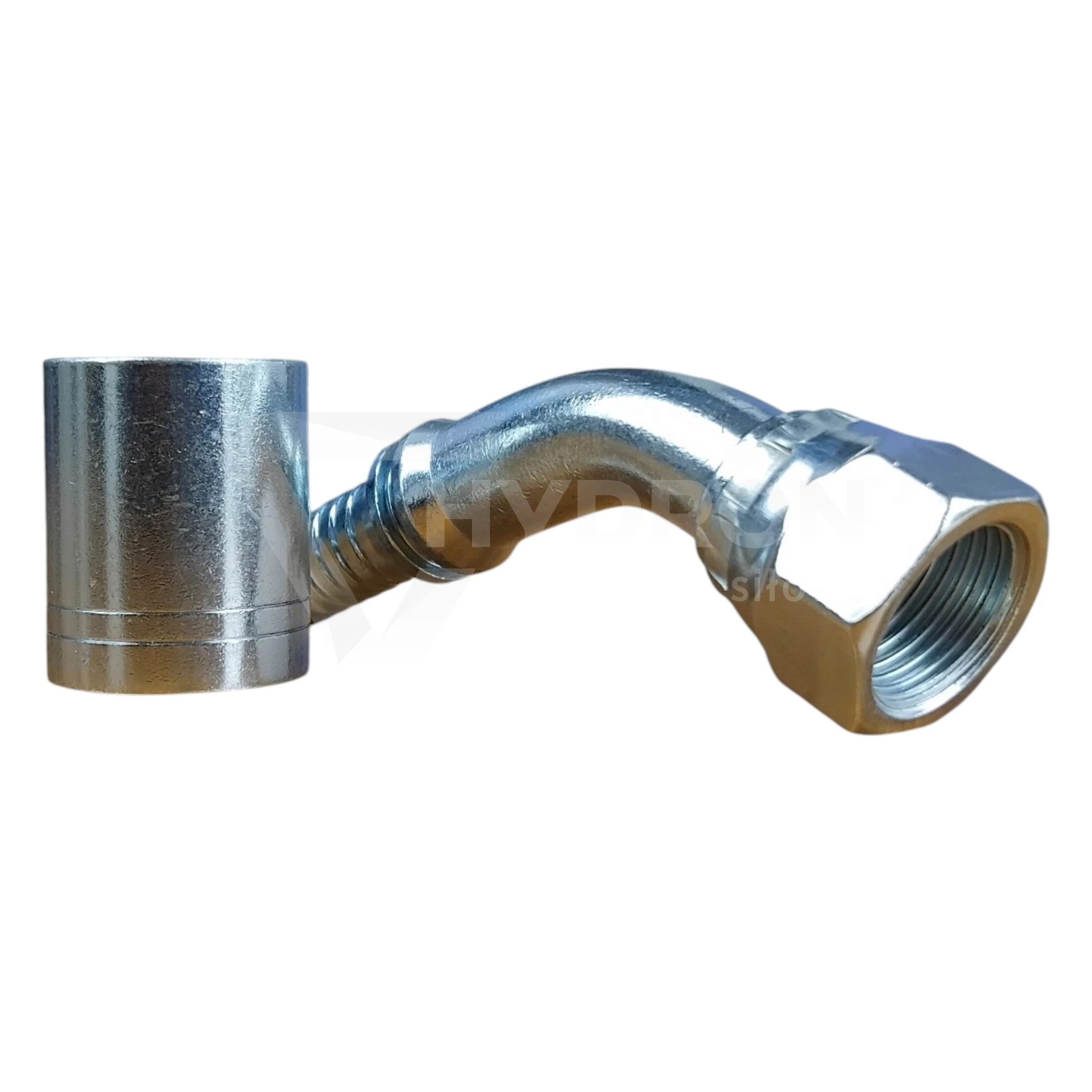

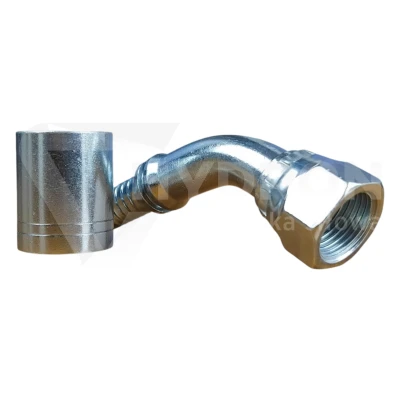

Zakucie C95 DKJ 45° DN10 9/16" UNF do węża 2SN

Zakucie C95 DKJ 45° DN10 9/16" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN10. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 9/16" UNF oraz przyłącze typu JIC. Korpus wygięty pod kątem 45° pozwala wygodniej poprowadzić przewód w kompaktowych układach hydraulicznych, gdzie końcówka prosta mogłaby wymuszać niekorzystne zagięcie węża.

Najważniejsze parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN10,
nominalny rozmiar przewodu: 3/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 9/16" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

9/16" UNF przy przewodzie DN10 – dlaczego trzeba sprawdzić oba wymiary?

DN10 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 3/8". Gwint 9/16" UNF dotyczy natomiast strony przyłączeniowej. Są to dwa niezależne parametry i oba trzeba potwierdzić przed wykonaniem przewodu.

W praktyce ten sam rozmiar DN10 może występować z różnymi gwintami, dlatego dobór wyłącznie na podstawie średnicy węża może prowadzić do zakupu niewłaściwego wariantu.

Końcówka 45° do ciasnych miejsc montażowych

Wersja 45° dobrze sprawdza się przy blokach zaworowych, rozdzielaczach, pompach i siłownikach, gdzie przewód musi zmienić kierunek już bezpośrednio przy przyłączu. Dzięki temu można ograniczyć konieczność ostrego zaginania węża tuż za strefą zakucia.

Przy przewodach DN10 pozwala to stworzyć bardziej uporządkowany przebieg instalacji i zmniejszyć ryzyko ocierania przewodu o sąsiednie elementy maszyny.

Jak rozpoznać przyłącze JIC?

Końcówki DKJ należą do systemu JIC i wykorzystują gwint UNF oraz stożkową powierzchnię uszczelniającą. Dlatego przy identyfikacji starej końcówki warto zwrócić uwagę nie tylko na sam gwint, ale również na kształt gniazda.

To szczególnie ważne wtedy, gdy w jednej maszynie występuje kilka różnych standardów calowych. Przyłącza mogą wyglądać podobnie, ale różnić się skokiem gwintu i sposobem uszczelnienia.

9/16" UNF to nie 9/16" w dowolnym systemie

Nominalny wymiar 9/16" nie oznacza automatycznie pełnej kompatybilności. Musi zgadzać się również standard gwintu oraz geometria powierzchni uszczelniającej.

Dobieranie końcówki wyłącznie według średnicy gwintu może prowadzić do nieprawidłowego skręcenia, nieszczelności lub uszkodzenia współpracujących elementów.

Zakucie do węża hydraulicznego 2SN

Ten wariant jest przeznaczony do węża hydraulicznego 2SN w rozmiarze DN10. Przy wykonywaniu przewodu należy zastosować tuleję oraz parametry zacisku odpowiednie do konkretnego węża i stosowanego systemu końcówek.

Nie należy automatycznie stosować tulei lub ustawień zakuwarki przeznaczonych do 1SN, 2SC czy 4SP tylko dlatego, że przewody posiadają ten sam rozmiar nominalny.

Ustawienie końcówki ma znaczenie przed zakuwaniem

Przy końcówkach kątowych orientację należy ustalić przed wykonaniem zacisku. Jeżeli gotowy przewód ma dwie końcówki kątowe, ich wzajemne położenie powinno odpowiadać przebiegowi przewodu w maszynie.

Błąd na tym etapie może sprawić, że prawidłowo zakuty przewód nie będzie pasował do punktów montażowych.

Dobór przy naprawie starego przewodu

Jeżeli końcówka jest dobierana podczas naprawy, najlepiej porównać nowy element bezpośrednio ze zdemontowanym przewodem. Warto sprawdzić rozmiar DN, gwint, sposób uszczelnienia, kąt końcówki i typ zastosowanego węża.

Co sprawdzić przed zamówieniem?

rozmiar przewodu DN10,
typ węża 2SN,
gwint wewnętrzny 9/16" UNF,
standard przyłącza JIC,
kąt końcówki 45°,
zgodność tulei z zastosowanym wężem.

Ciśnienie kompletnego przewodu

Dopuszczalne ciśnienie gotowego przewodu zależy od wszystkich zastosowanych komponentów: węża 2SN, końcówek, tulei oraz prawidłowości wykonanego zakucia. Parametru całego przewodu nie należy określać wyłącznie na podstawie samej końcówki.
