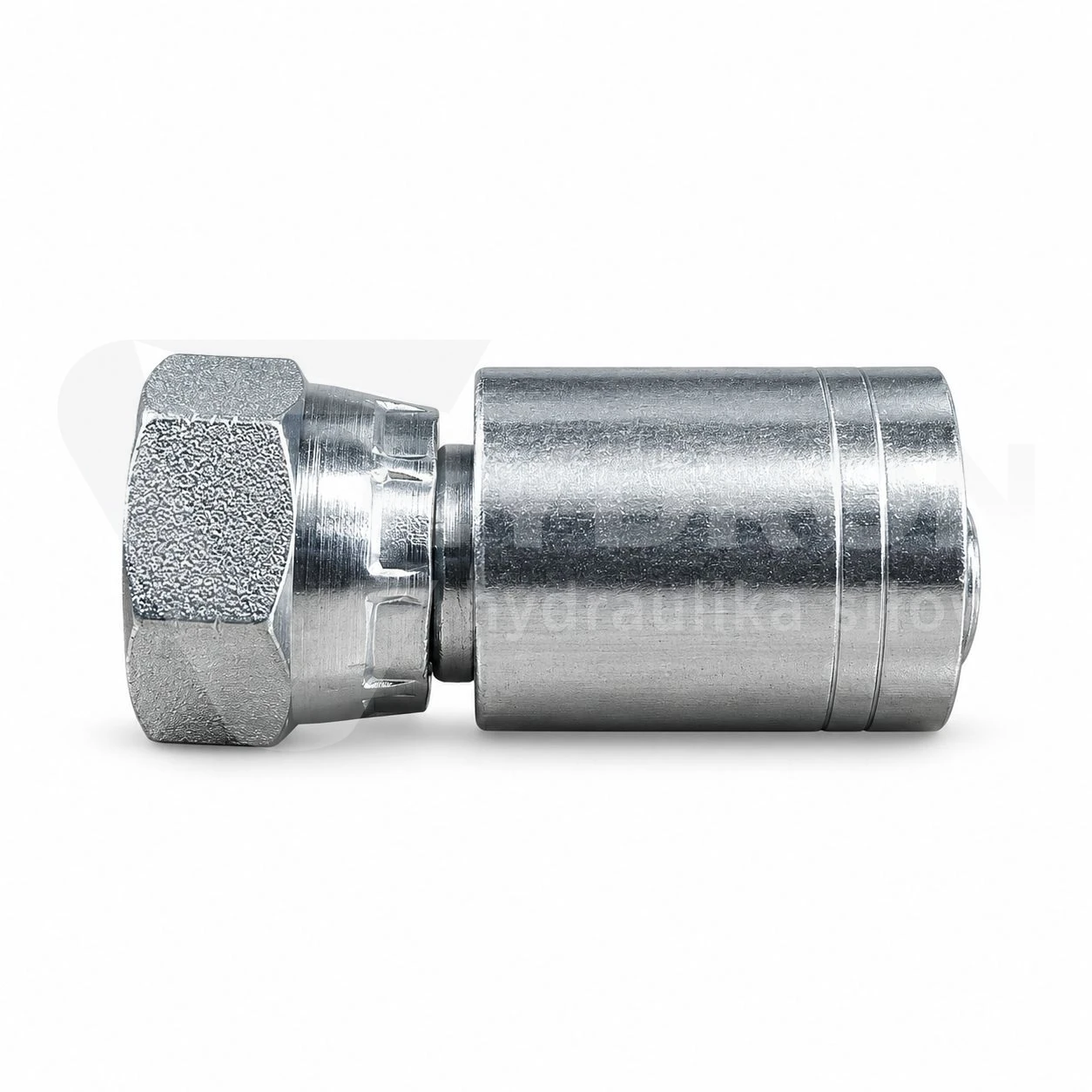

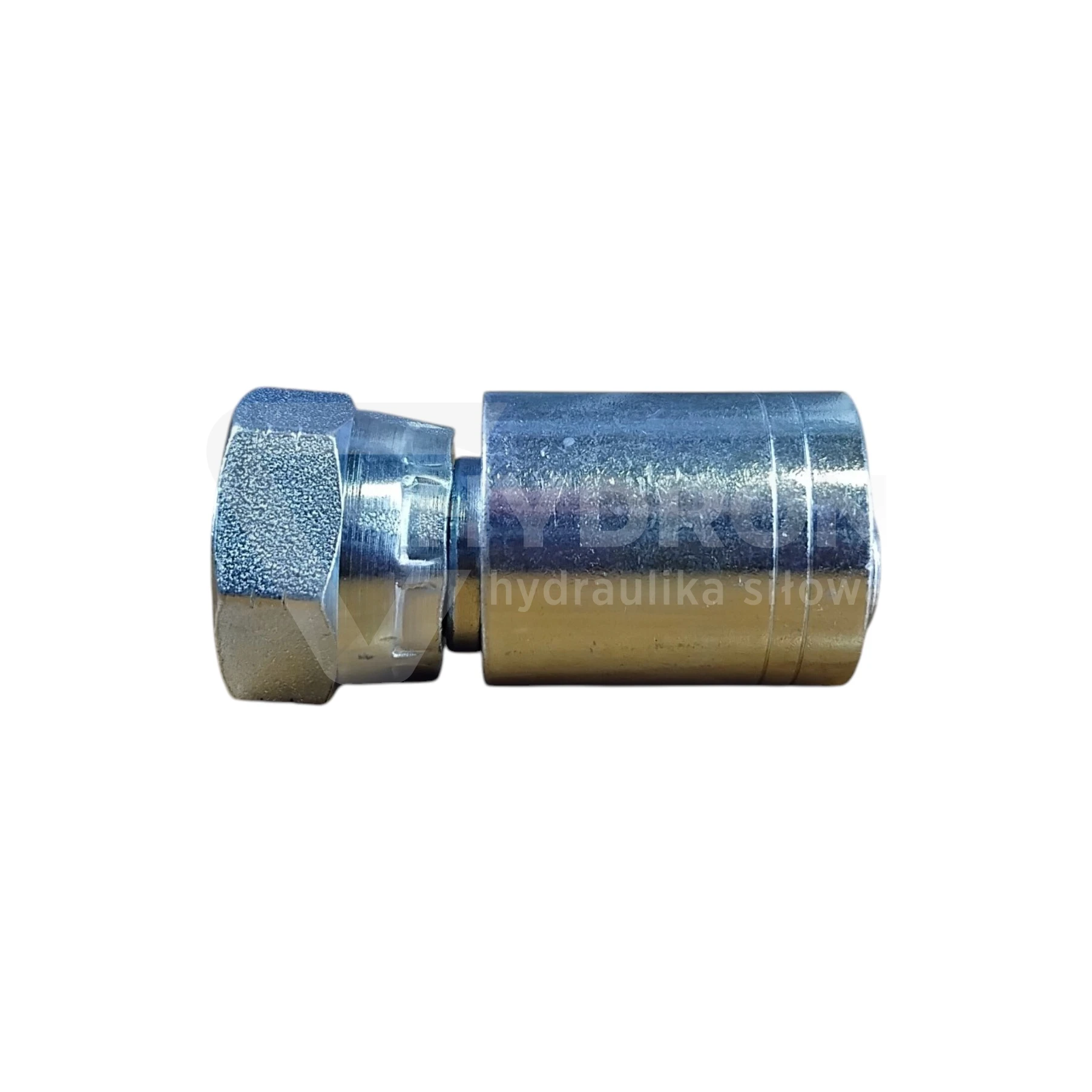

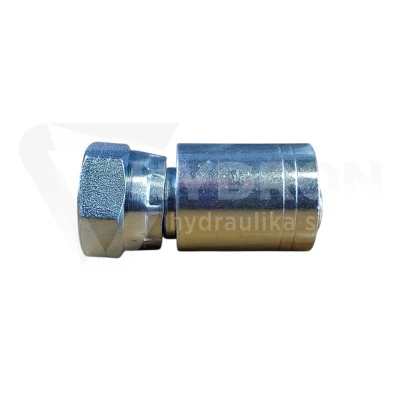

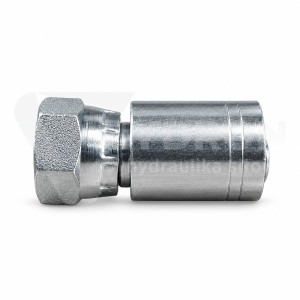

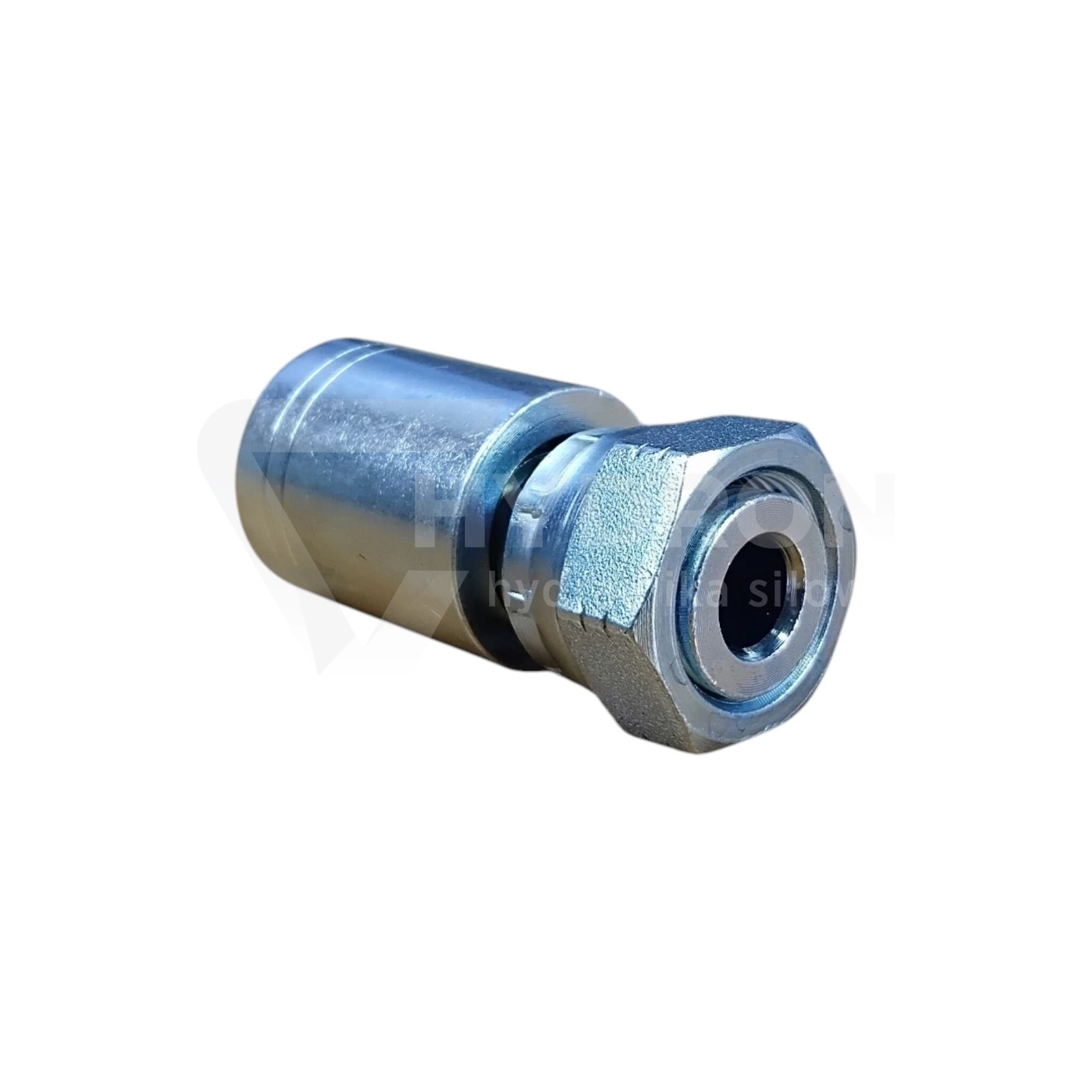

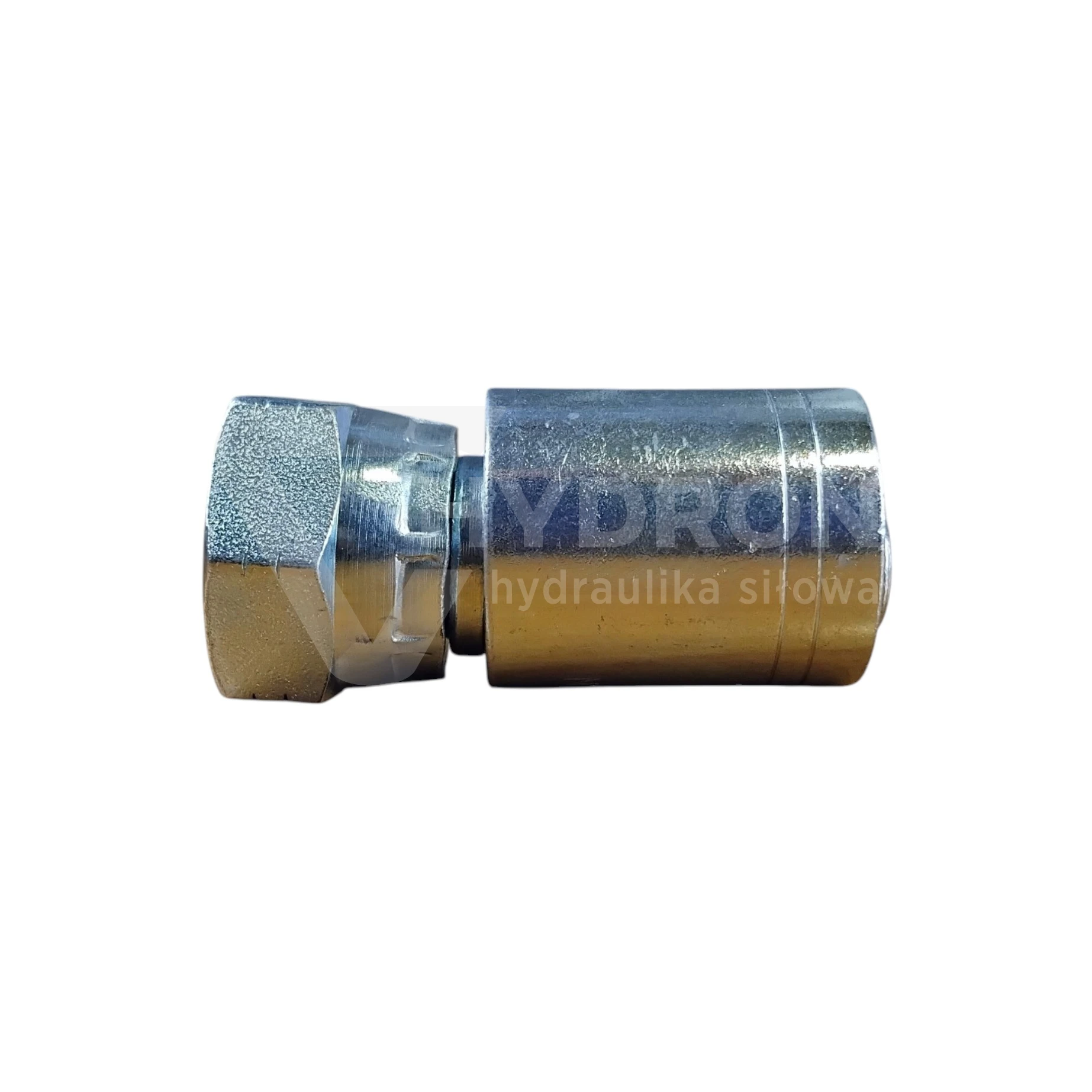

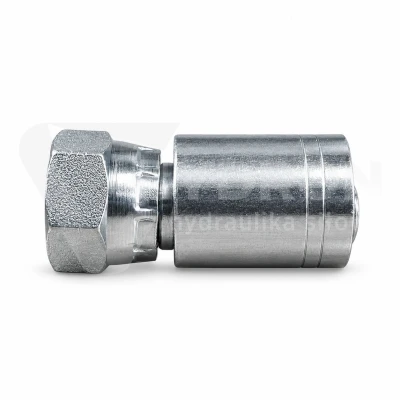

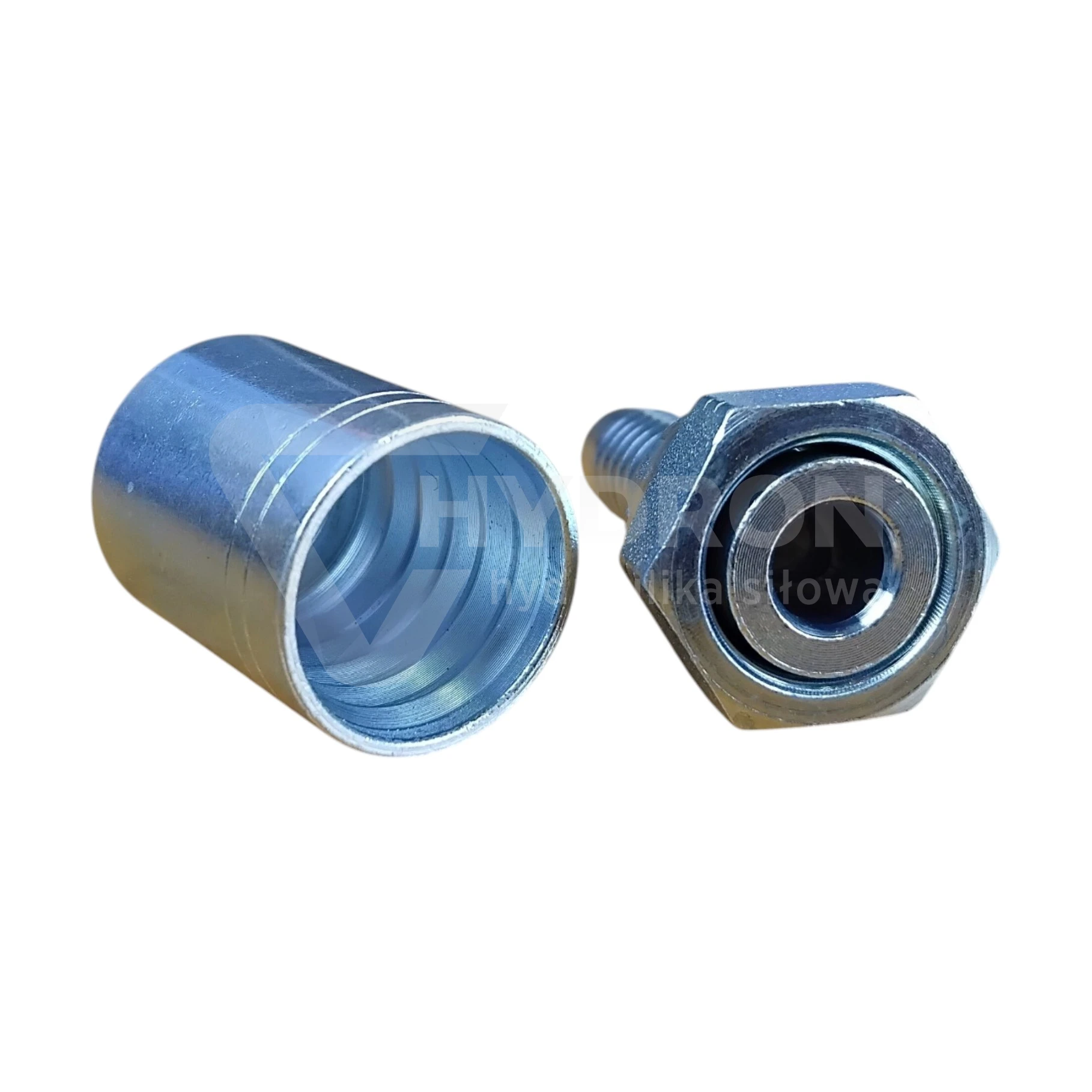

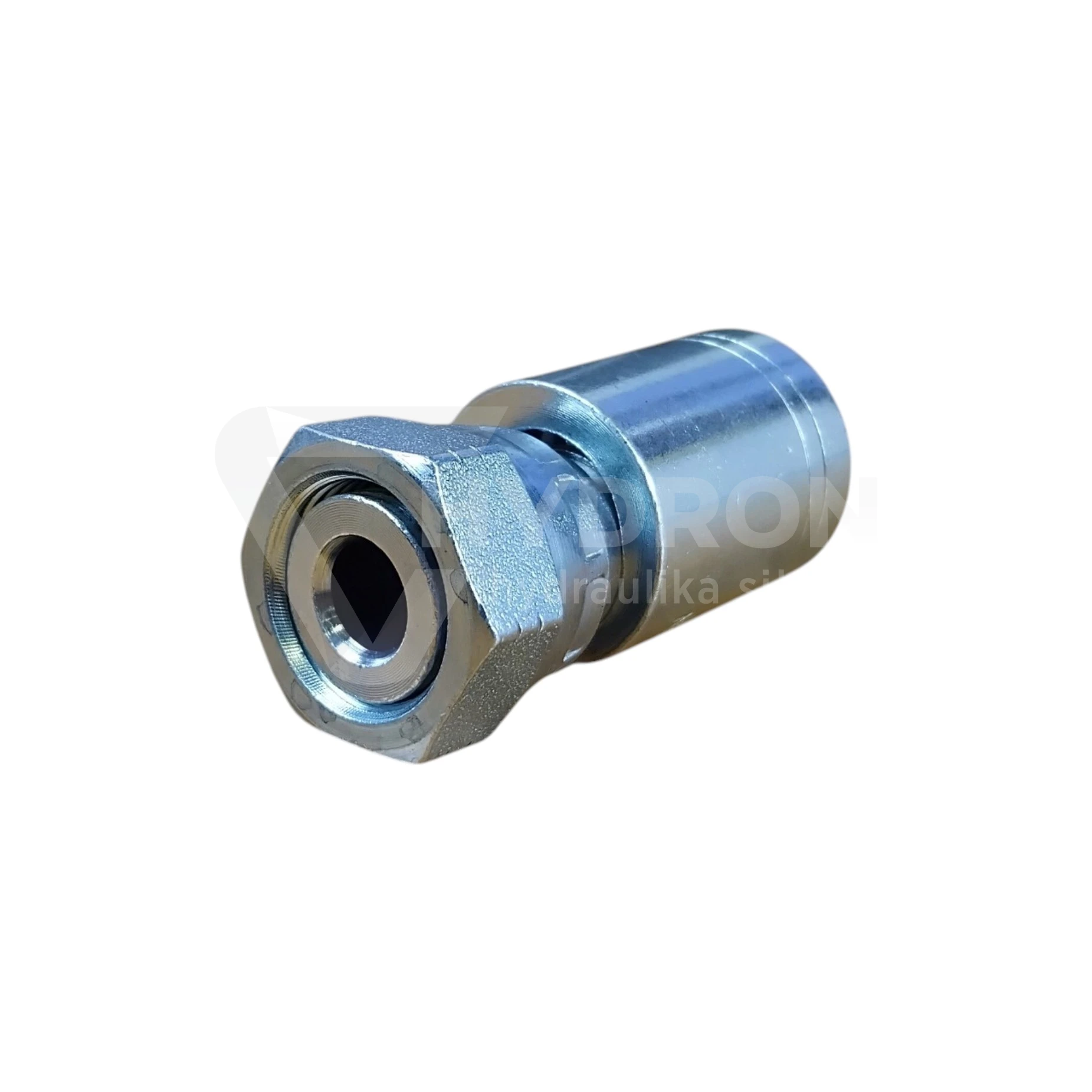

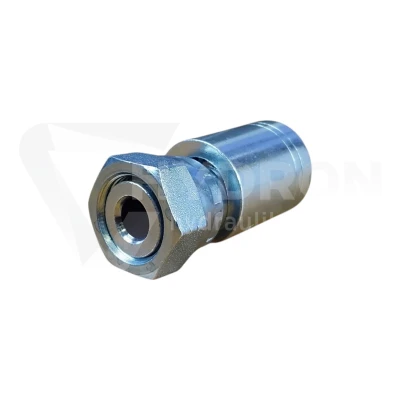

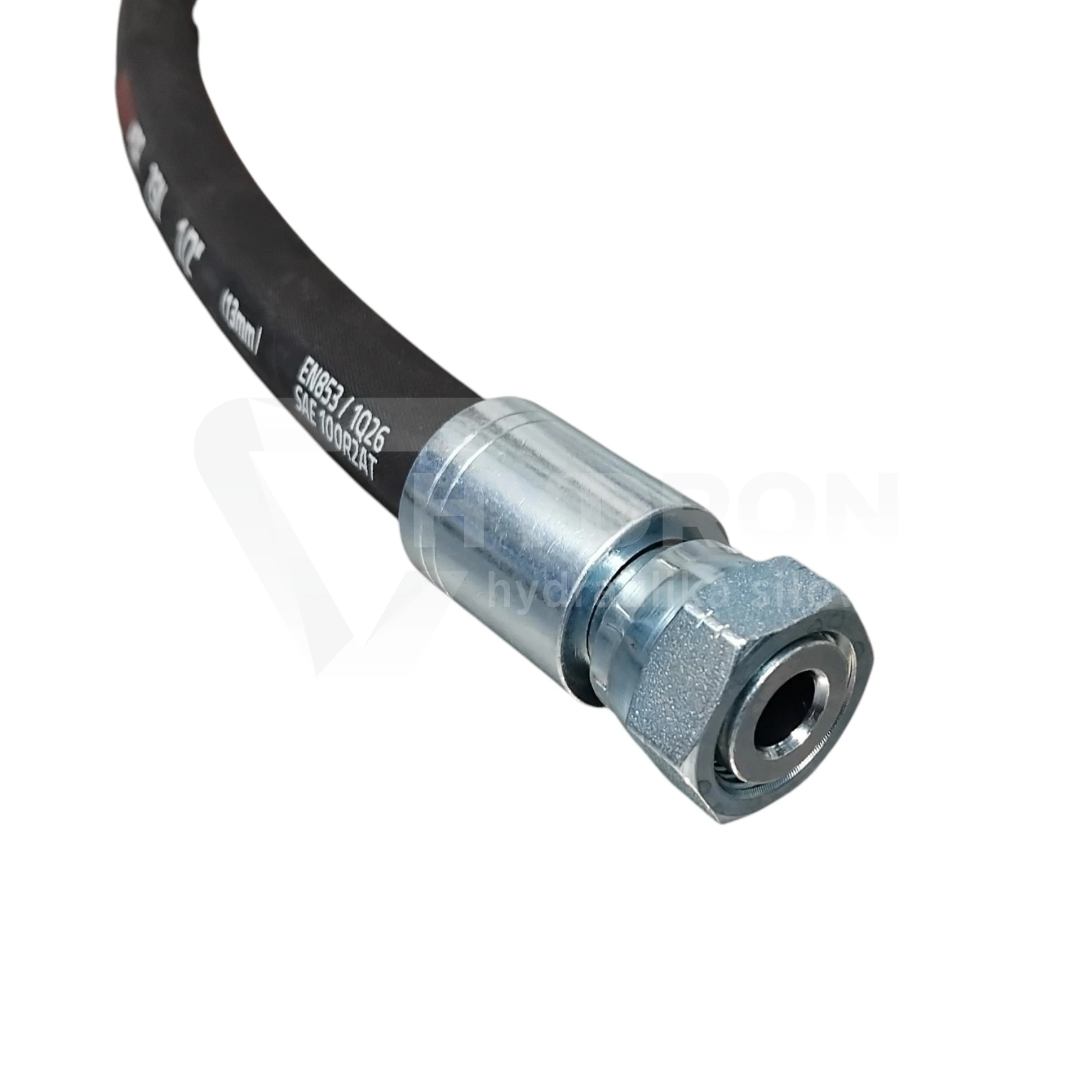

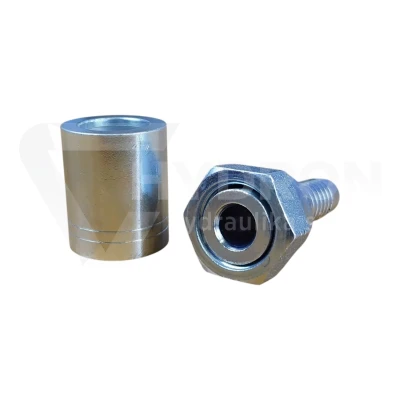

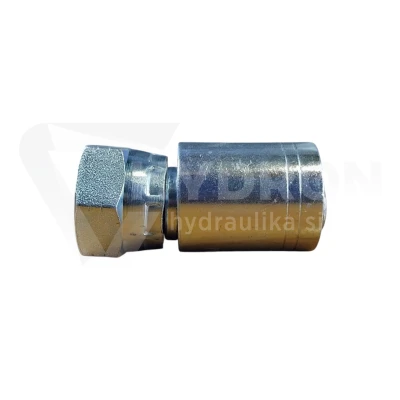

Zakucie K41 ORFS DN06 9/16” / 2SN CATERPILLAR

Przejdź do sekcji Opinie

9,61 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 6 mm = DN06 ( 1/4")

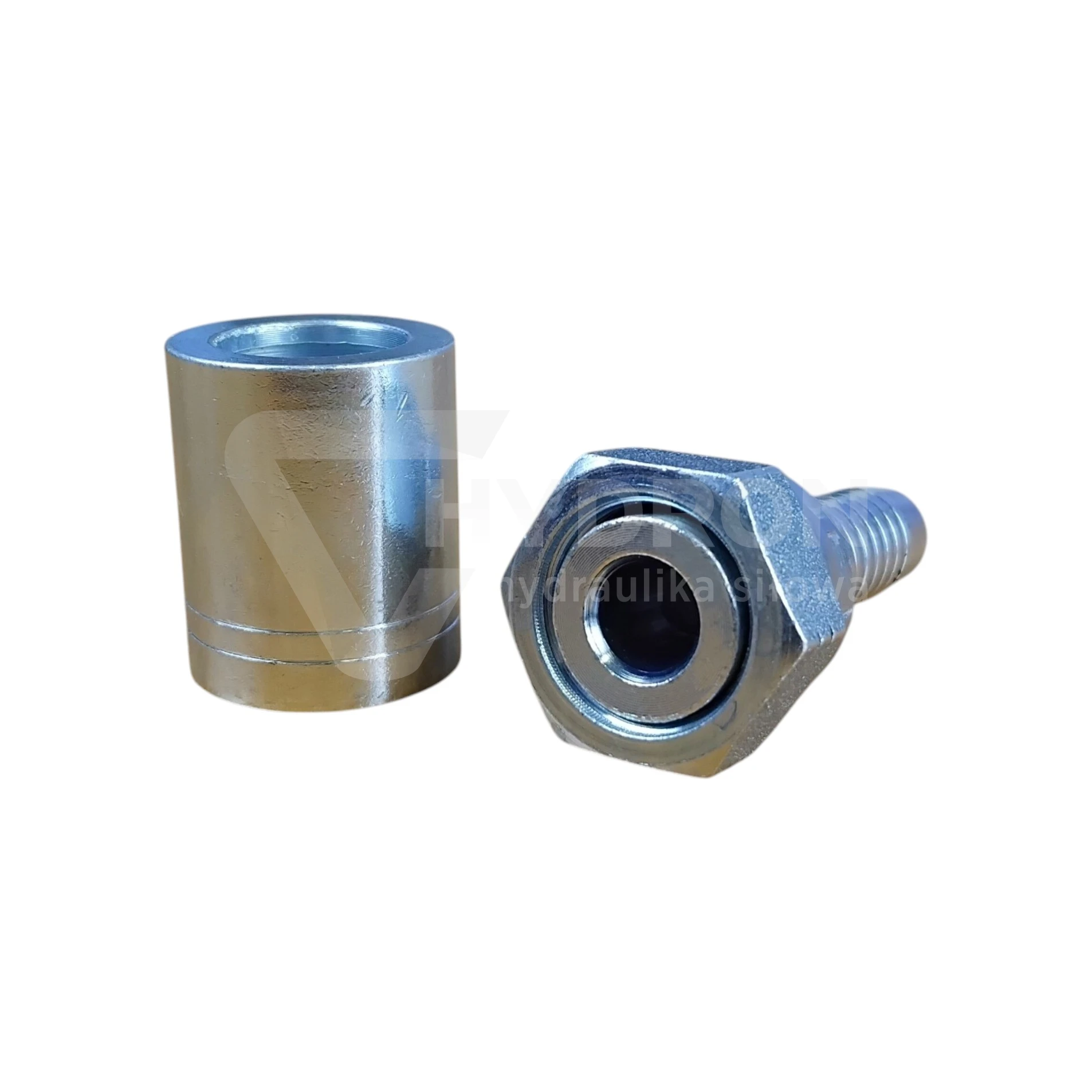

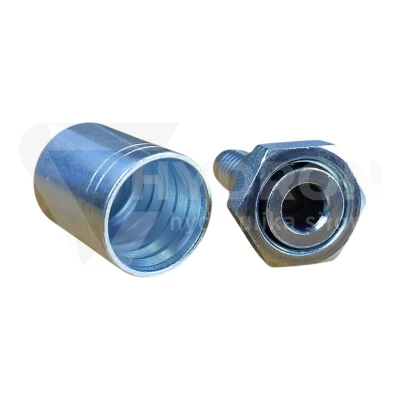

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 9/16" ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

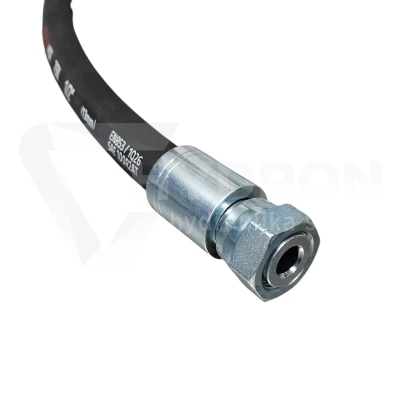

Zakucie K41 ORFS DN06 9/16" 2SN Caterpillar

Zakucie K41 ORFS DN06 9/16" to prosta końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN06. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 9/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Wariant ten może być stosowany między innymi przy wykonywaniu i odtwarzaniu przewodów hydraulicznych w maszynach Caterpillar.

Parametry techniczne zakucia K41 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K41,
standard przyłącza: ORFS,
konstrukcja: prosta,
rozmiar przewodu: DN06,
nominalny rozmiar przewodu: 1/4",

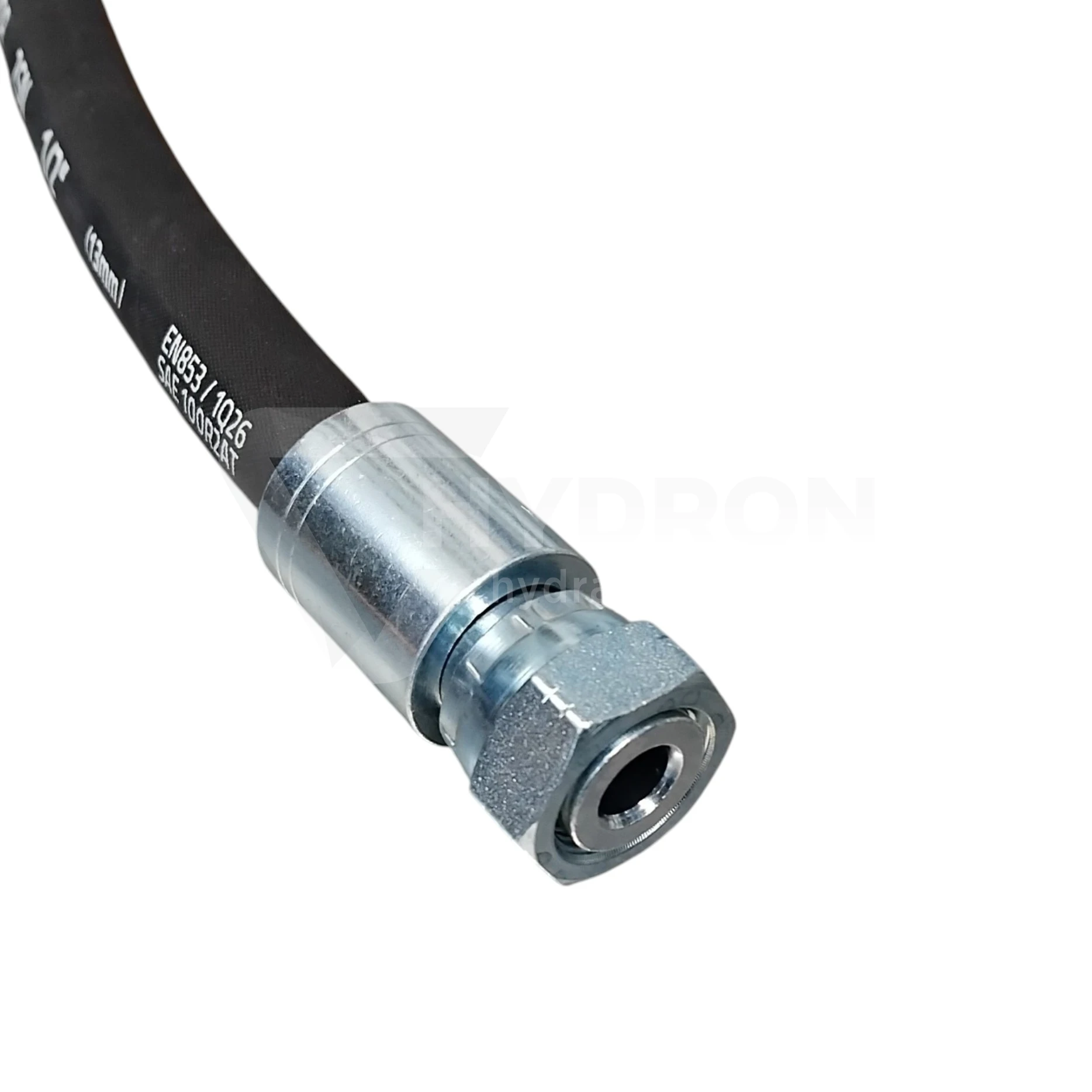

przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 9/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
sposób montażu: zakuwanie na przewodzie hydraulicznym,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

K41 – prosta końcówka ORFS

K41 jest prostym wariantem końcówki ORFS. Takie wykonanie sprawdza się tam, gdzie przewód może zostać wyprowadzony bezpośrednio w osi przyłącza i nie ma potrzeby stosowania wersji kątowej.

Przy montażu należy pozostawić odpowiednią przestrzeń na zachowanie prawidłowego promienia gięcia węża. Zbyt ciasne zagięcie tuż za zakuciem może zwiększać naprężenia w strefie połączenia.

Gwint 9/16" ORFS i płaskie uszczelnienie

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Szczelność połączenia uzyskiwana jest na powierzchni czołowej, a nie na gwincie ani na stożku.

Przy doborze należy sprawdzić nie tylko nominalny wymiar gwintu 9/16", ale również zgodność ze standardem ORFS i właściwą geometrię powierzchni uszczelniającej elementu współpracującego.

DN06 do węża hydraulicznego 2SN

DN06 określa stronę przewodową zakucia i odpowiada nominalnie wężowi 1/4". Ten wariant produktu przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 2SN.

Przy zakuwaniu należy zastosować tuleję oraz parametry zacisku odpowiednie do konkretnego węża 2SN i stosowanego systemu końcówek. Nie należy automatycznie przenosić ustawień przeznaczonych dla 1SN, 2SC, 4SP lub innych konstrukcji przewodów.

ORFS a JIC i BSP

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie podobnego rozmiaru gwintu. Systemy te różnią się geometrią połączenia oraz sposobem uzyskania szczelności.

W ORFS charakterystyczne jest płaskie uszczelnienie czołowe z O-ringiem. Podczas identyfikacji należy więc sprawdzić zarówno wymiar gwintu, jak i powierzchnię uszczelniającą.

Zastosowanie w przewodach Caterpillar

Wariant K41 ORFS DN06 9/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Przy odtwarzaniu istniejącego przewodu należy porównać rozmiar DN06, gwint 9/16" ORFS, typ węża 2SN oraz sposób uszczelnienia.

Kiedy wybrać wersję prostą K41?

Wersja prosta będzie odpowiednia wtedy, gdy przewód może zostać poprowadzony osiowo od punktu przyłączenia i dostępna przestrzeń umożliwia zachowanie prawidłowego promienia gięcia. W ciaśniejszych miejscach korzystniejsza może być końcówka kątowa.

Ciśnienie gotowego przewodu

Dopuszczalne ciśnienie kompletnego przewodu zależy od parametrów wszystkich zastosowanych elementów: węża 2SN, końcówki, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie rodzaju przyłącza ORFS.

Najczęstsze błędy przy doborze

Do najczęstszych błędów należą pomylenie ORFS z JIC lub BSP, dobór końcówki wyłącznie według wymiaru gwintu 9/16", nieuwzględnienie płaskiego uszczelnienia czołowego oraz zastosowanie tulei nieodpowiedniej do węża 2SN.
