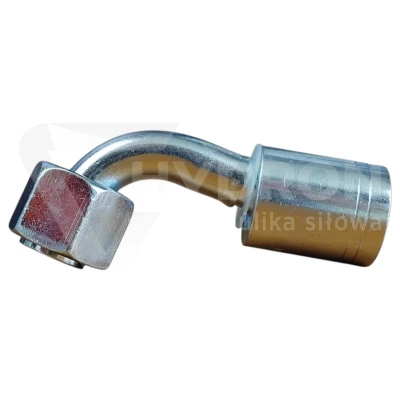

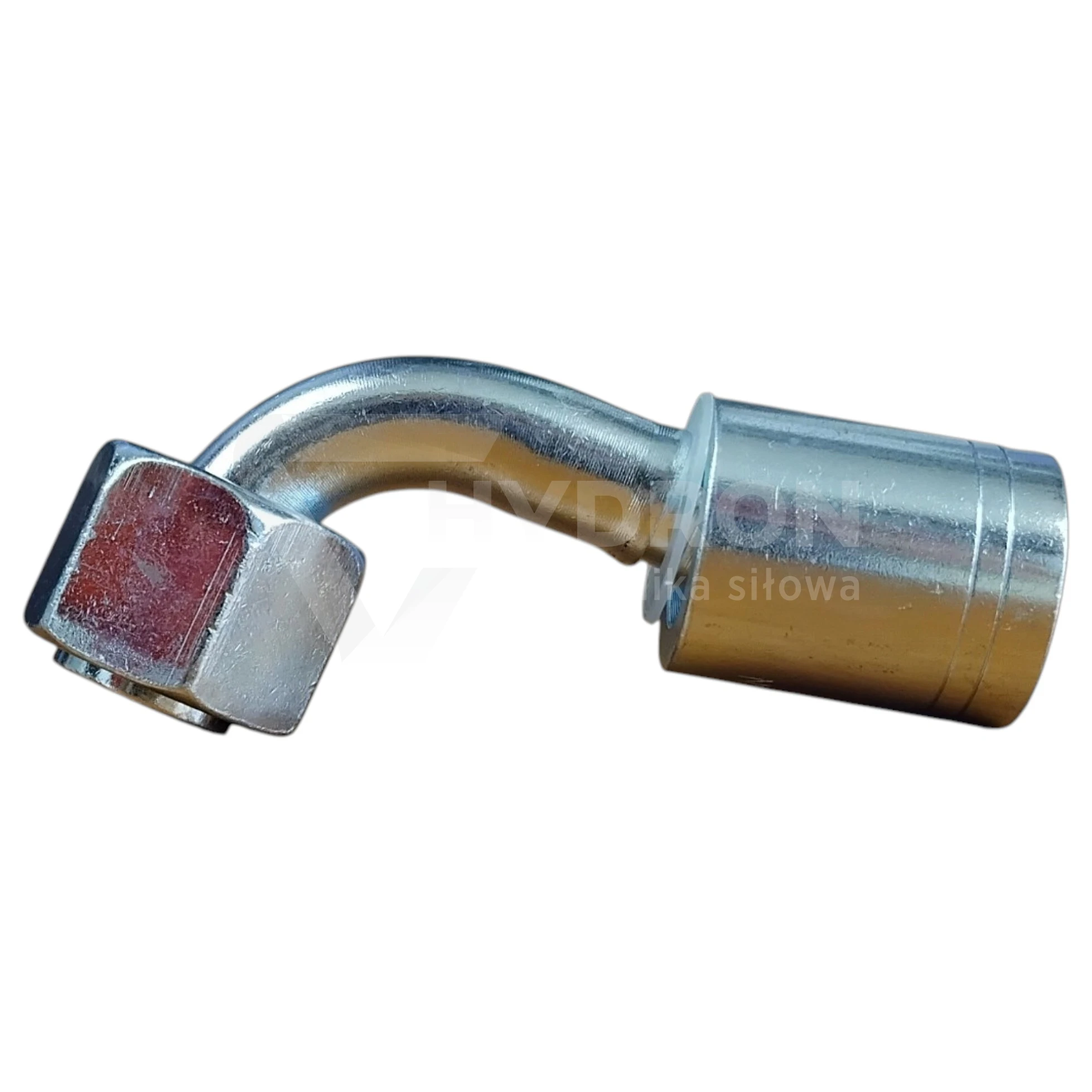

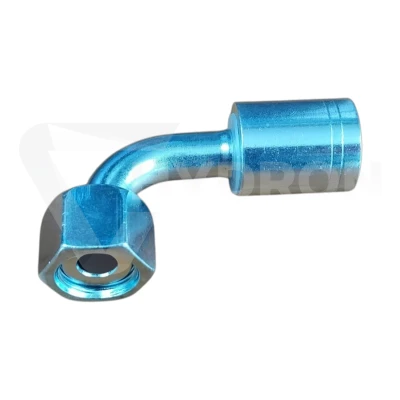

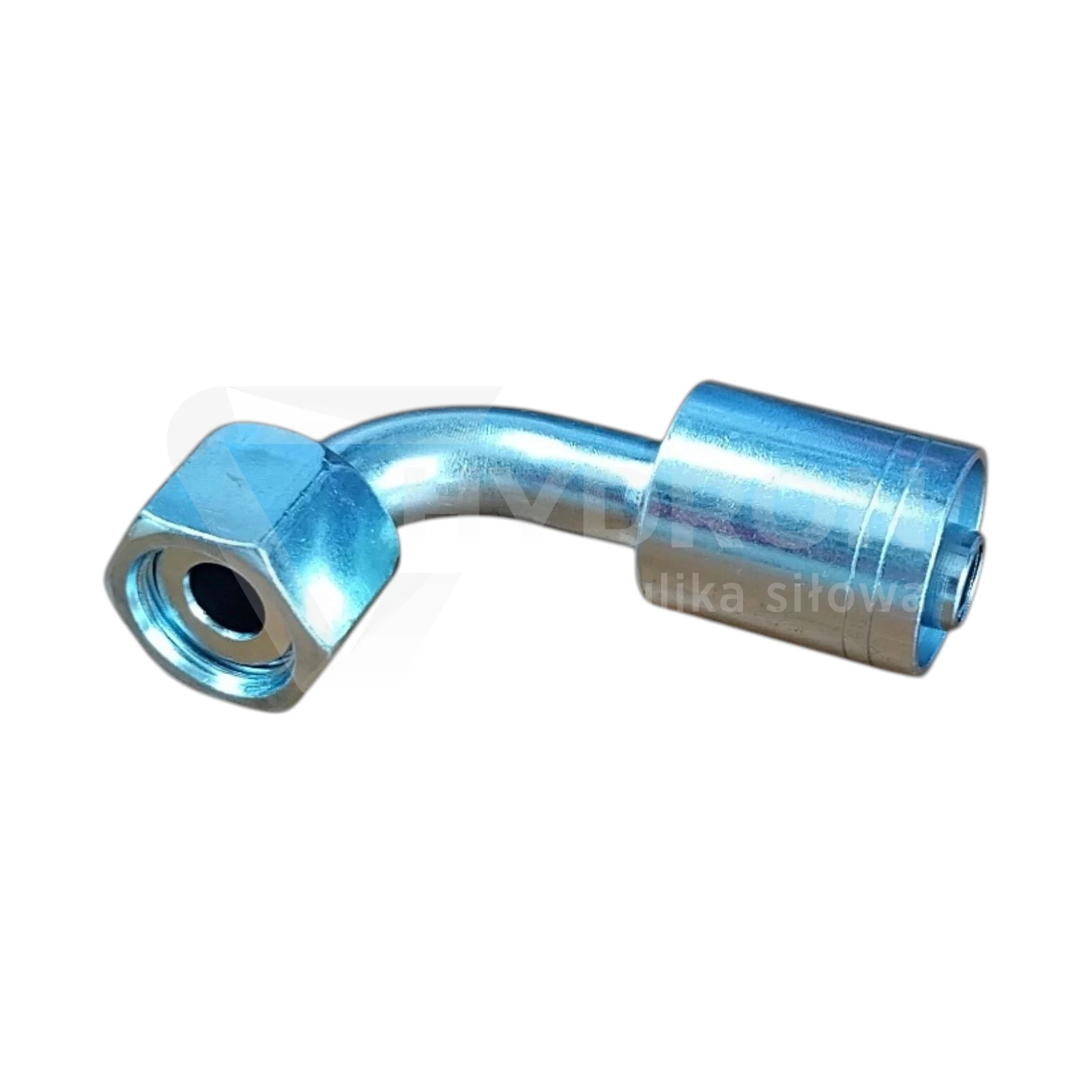

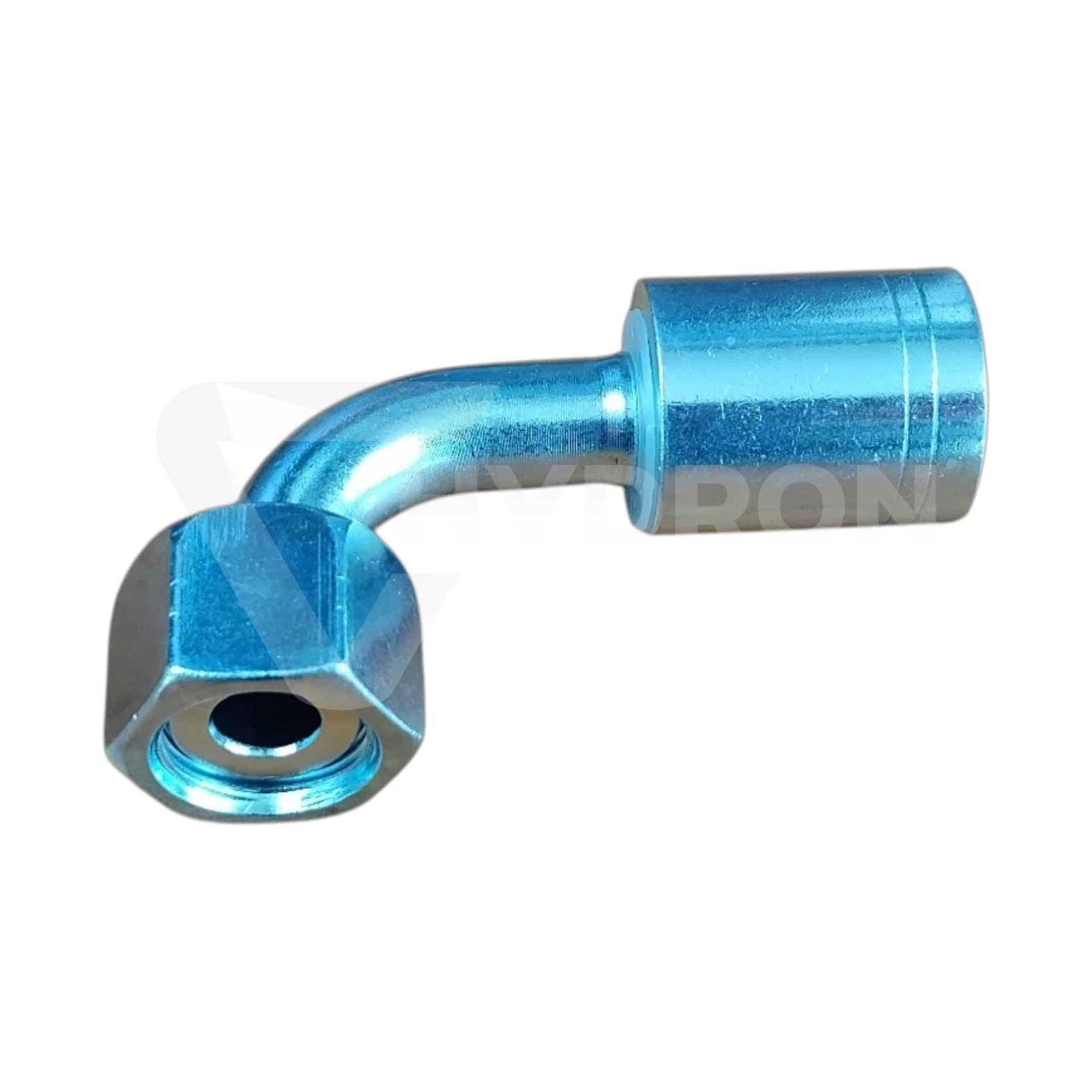

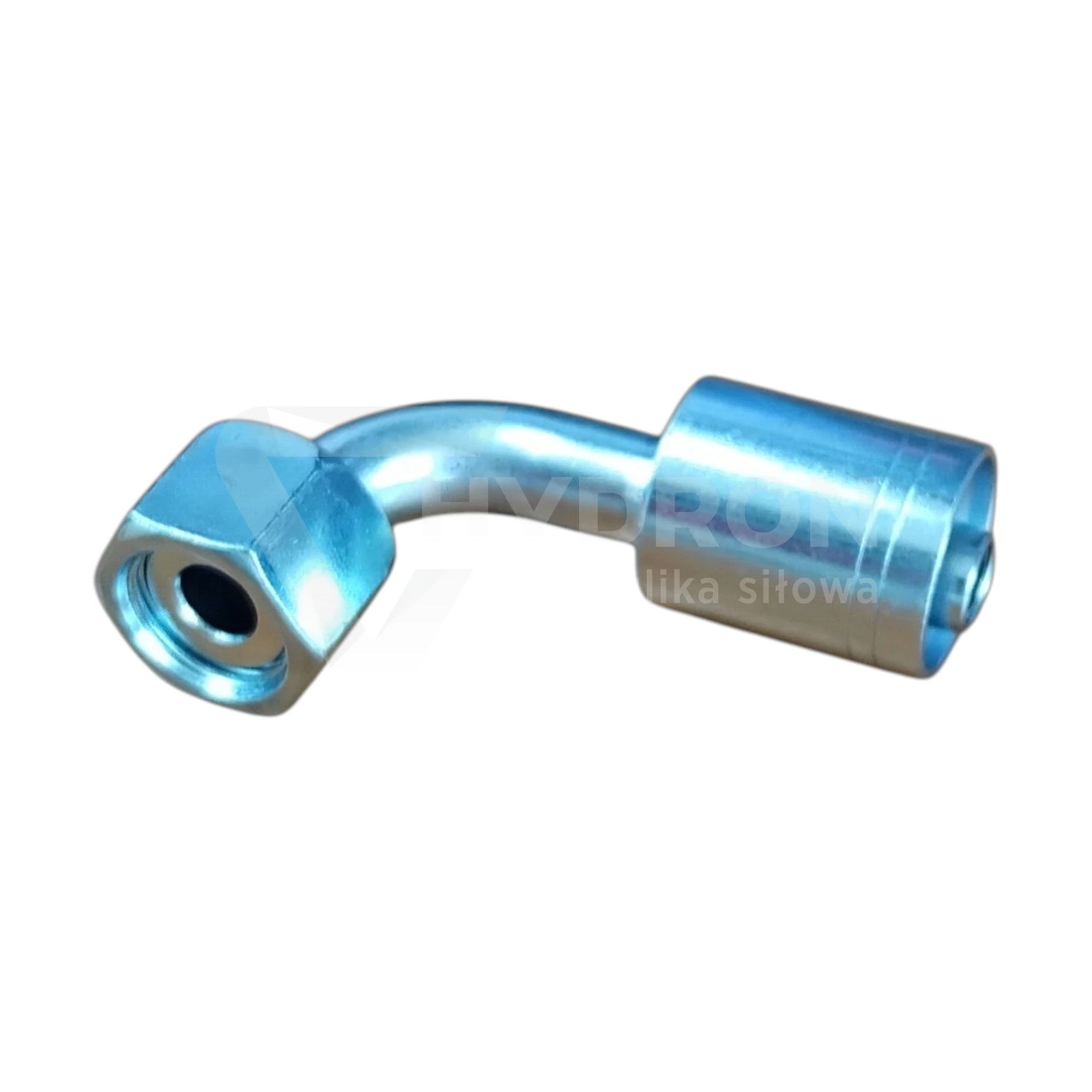

Zakucie K42 ORFS 90° DN08 11/16" /2SN CATERPILLAR

Przejdź do sekcji Opinie

18,81 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 8 mm = DN08 ( 5/16" )

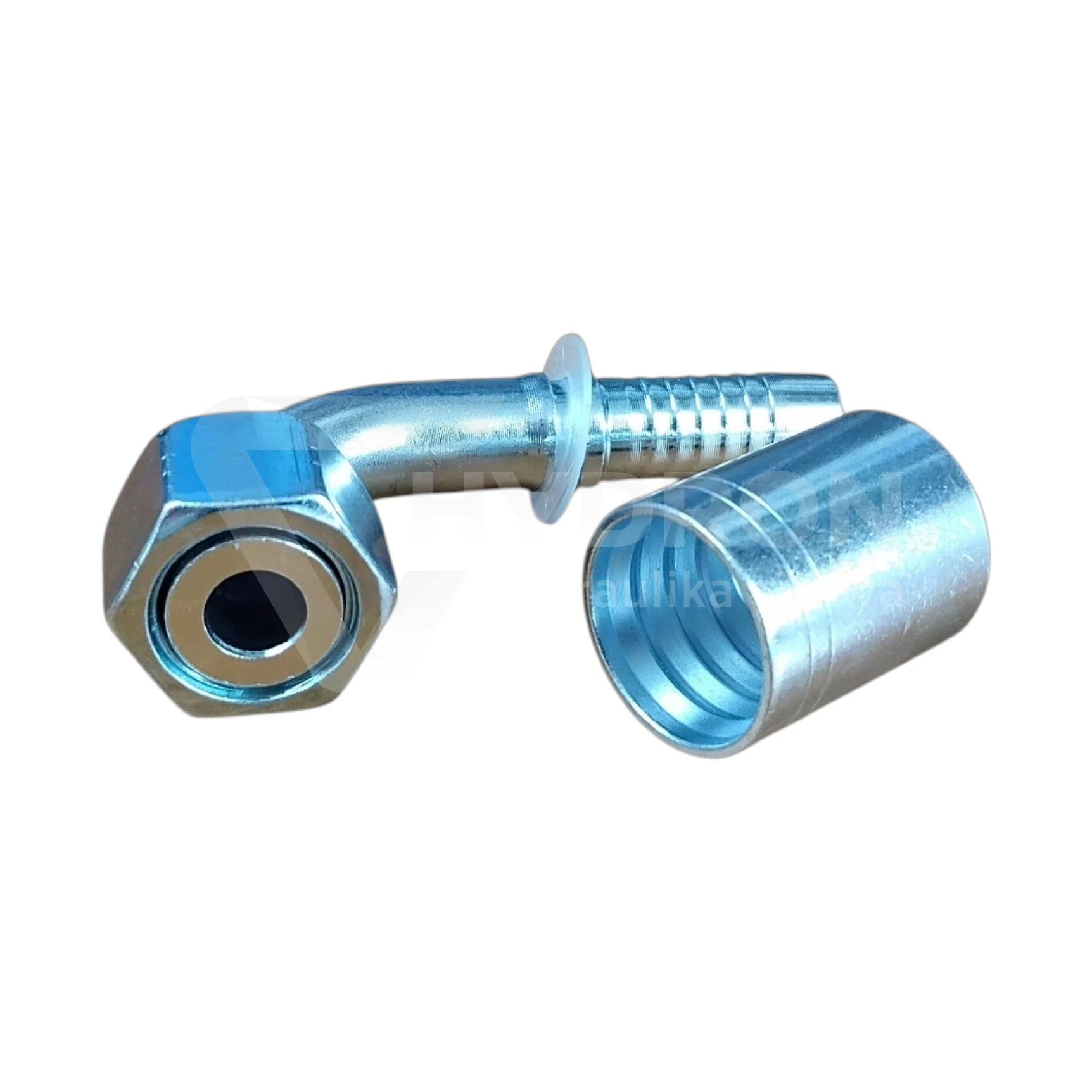

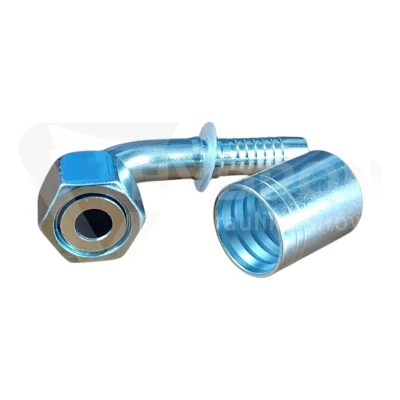

Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint ORFS ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 11/16'' ORFS
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 315 bar
Typ uszczelnienia końcówki płaskie ( czołowe )
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

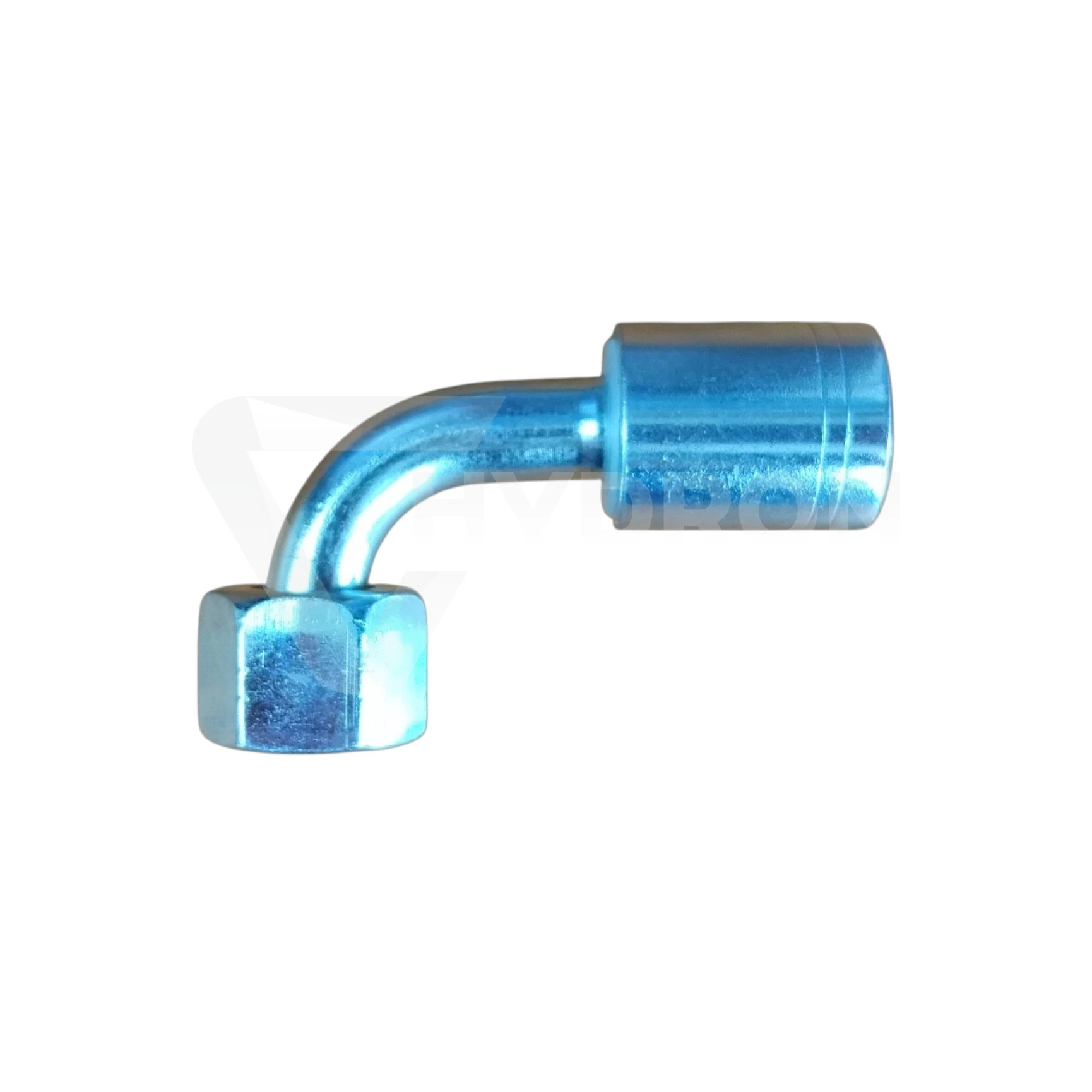

Zakucie K42 ORFS 90° DN08 11/16" 2SN Caterpillar

Zakucie K42 ORFS 90° DN08 11/16" to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN08. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 11/16" ORFS oraz płaskie uszczelnienie czołowe typu O-Ring Face Seal. Konstrukcja pod kątem 90° ułatwia prowadzenie przewodu w ograniczonej przestrzeni, między innymi w układach hydraulicznych maszyn Caterpillar.

Parametry techniczne zakucia K42 ORFS

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: K42,
standard przyłącza: ORFS,
kąt końcówki: 90°,
rozmiar przewodu: DN08,
nominalny rozmiar przewodu: 5/16",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 11/16" ORFS,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: płaskie czołowe,
system uszczelnienia: O-Ring Face Seal,
konstrukcja: kolanko 90°,
zastosowanie: przewody hydrauliczne, w tym układy maszyn Caterpillar.

ORFS 11/16" – płaskie uszczelnienie czołowe

System ORFS wykorzystuje płaską powierzchnię czołową współpracującą z uszczelnieniem O-ring. Dzięki temu szczelność połączenia powstaje na powierzchni czołowej, a nie na stożku.

Przy doborze końcówki należy sprawdzić zarówno rozmiar gwintu 11/16", jak i zgodność ze standardem ORFS. Podobna średnica gwintu w innym systemie nie oznacza kompatybilności połączenia.

Końcówka 90° do przewodu DN08

Konstrukcja kolankowa 90° pozwala zmienić kierunek wyjścia przewodu bez wykonywania ciasnego łuku tuż za zakuciem. Jest to szczególnie przydatne przy blokach hydraulicznych, rozdzielaczach, pompach i siłownikach, gdzie dostępna przestrzeń montażowa jest ograniczona.

Odpowiednio dobrana końcówka kątowa pomaga zachować właściwy promień gięcia węża i ograniczyć naprężenia działające w strefie zakucia.

DN08 do węża hydraulicznego 2SN

DN08 określa stronę przewodową końcówki i odpowiada nominalnie wężowi 5/16". Ten wariant przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 2SN.

Podczas zakuwania należy zastosować właściwą tuleję oraz parametry zaciskania odpowiednie do konkretnego węża 2SN i zastosowanego systemu końcówek. Nie należy automatycznie przenosić parametrów zakuwania z przewodów 1SN, 2SC, 4SP lub innych konstrukcji.

ORFS a JIC i BSP

ORFS nie jest zamienny z JIC ani BSP wyłącznie na podstawie rozmiaru gwintu. W systemie ORFS uszczelnienie odbywa się czołowo z wykorzystaniem O-ringu, natomiast inne standardy mogą korzystać z powierzchni stożkowych lub odmiennej geometrii połączenia.

Przy identyfikacji przyłącza należy więc sprawdzić średnicę i skok gwintu oraz kształt powierzchni uszczelniającej.

Zastosowanie w układach Caterpillar

Wariant K42 ORFS 90° DN08 11/16" występuje jako końcówka do przewodów hydraulicznych stosowanych między innymi w maszynach Caterpillar. Może być używany przy wykonywaniu nowych przewodów oraz odtwarzaniu istniejących, o ile zgadzają się rozmiar DN08, gwint 11/16" ORFS i przeznaczenie do węża 2SN.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić kolanko 90° we właściwej orientacji względem drugiego końca przewodu. Ma to szczególne znaczenie w przewodach wyposażonych w dwie końcówki kątowe.

Ciśnienie kompletnego przewodu

Dopuszczalne ciśnienie gotowego przewodu zależy od wszystkich zastosowanych komponentów: węża 2SN, końcówki, tulei oraz poprawności wykonanego zakucia. Nie należy określać ciśnienia roboczego całego przewodu wyłącznie na podstawie standardu ORFS.

Najczęstsze błędy przy doborze

Najczęstsze błędy to pomylenie ORFS z JIC lub BSP, błędne odczytanie gwintu 11/16", zastosowanie końcówki do niewłaściwego typu węża oraz nieprawidłowe ustawienie kolanka 90° przed zakuciem.
