Zakucie C95 DKJ 45 16 1 1/16/2SN

Przejdź do sekcji Opinie

24,51 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.1/16'' UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

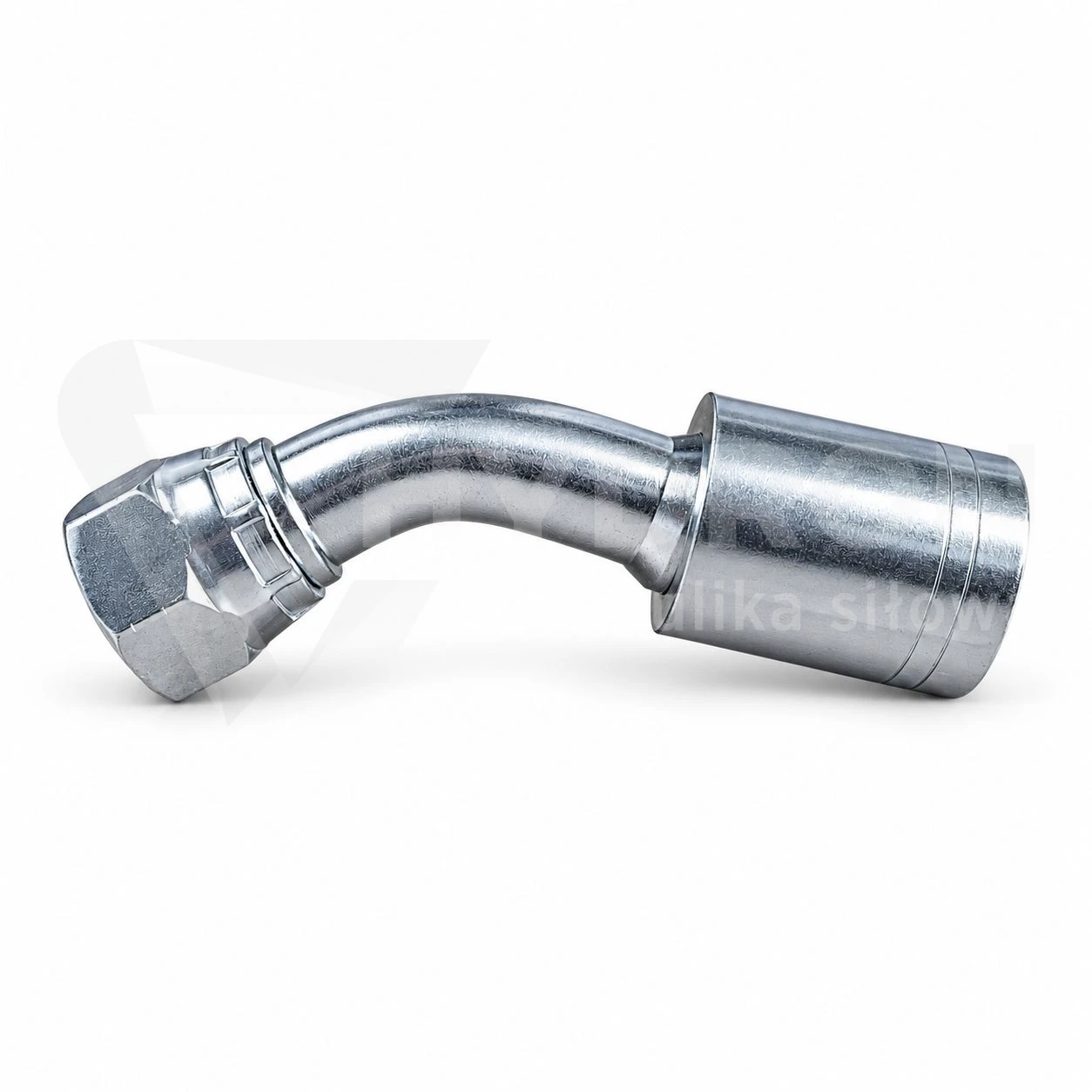

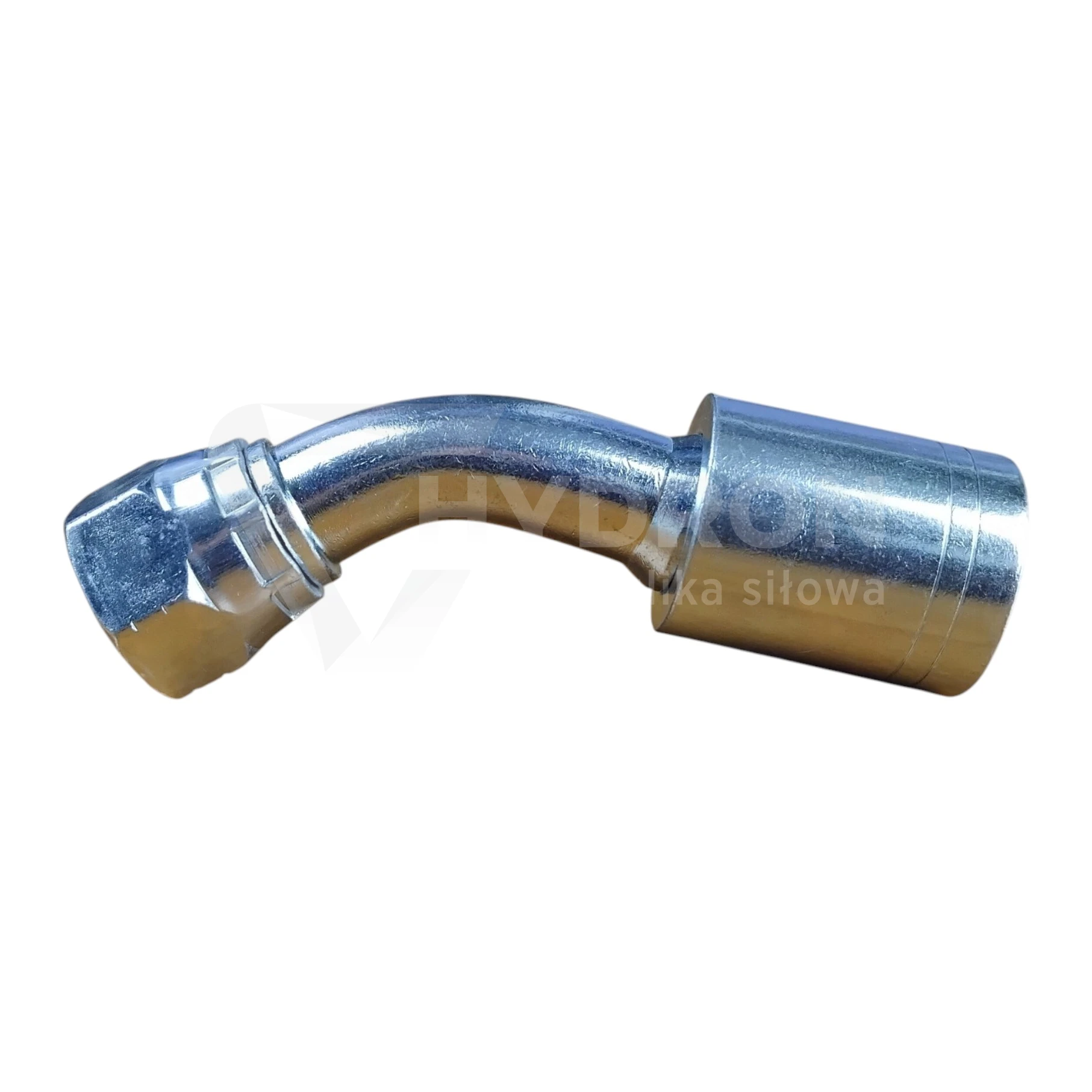

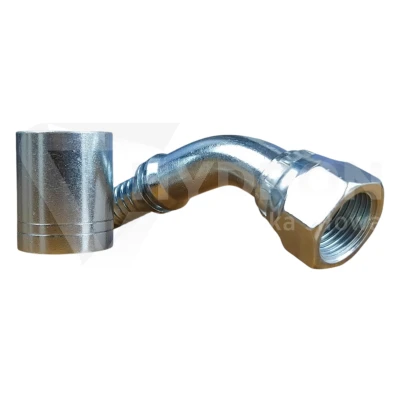

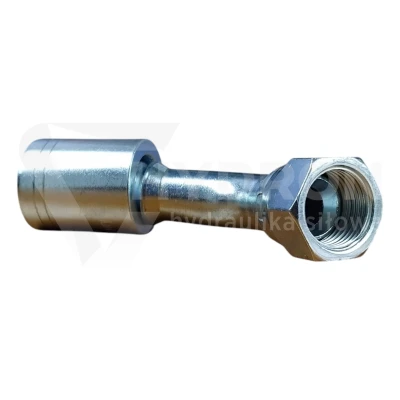

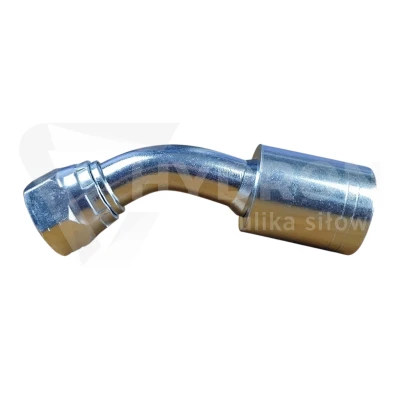

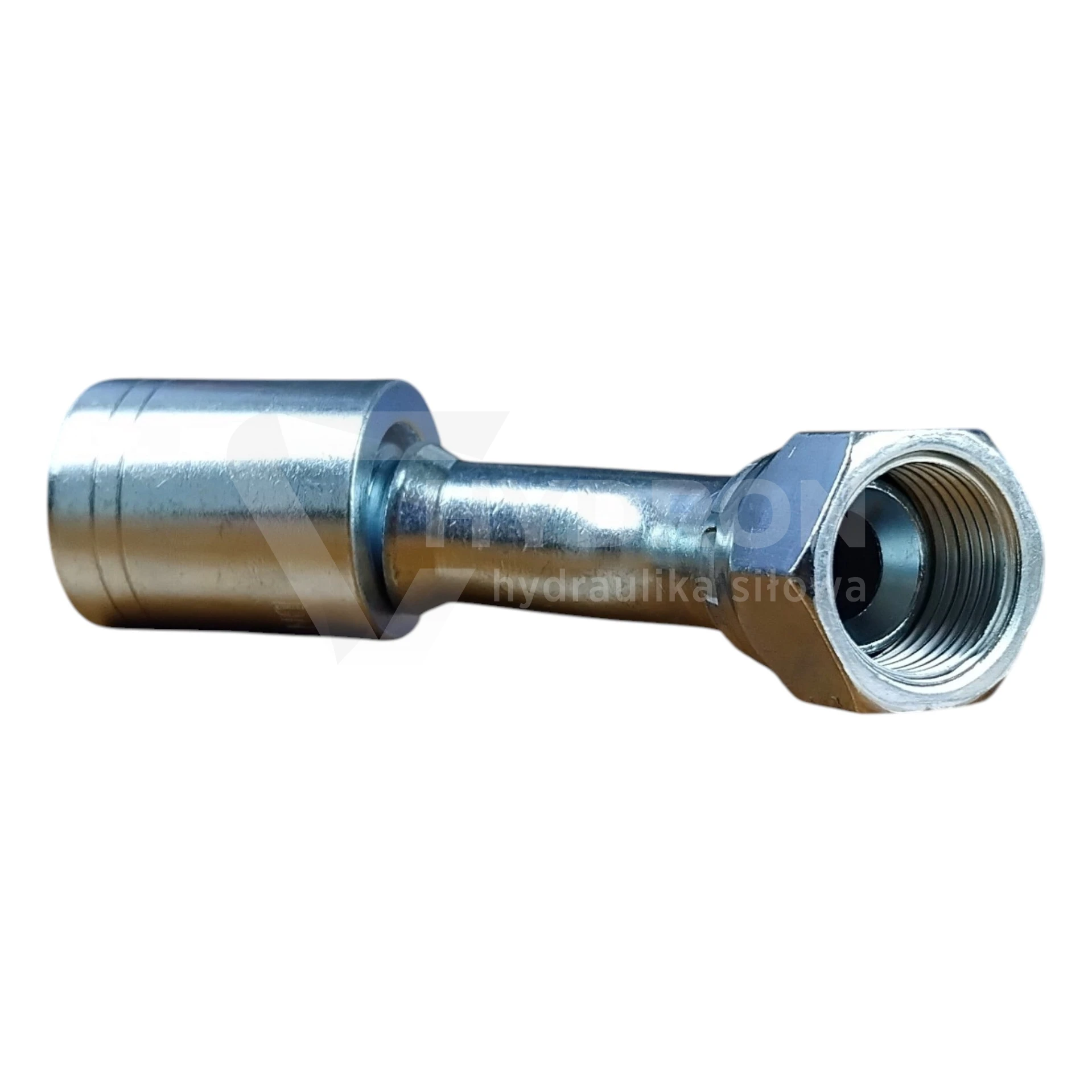

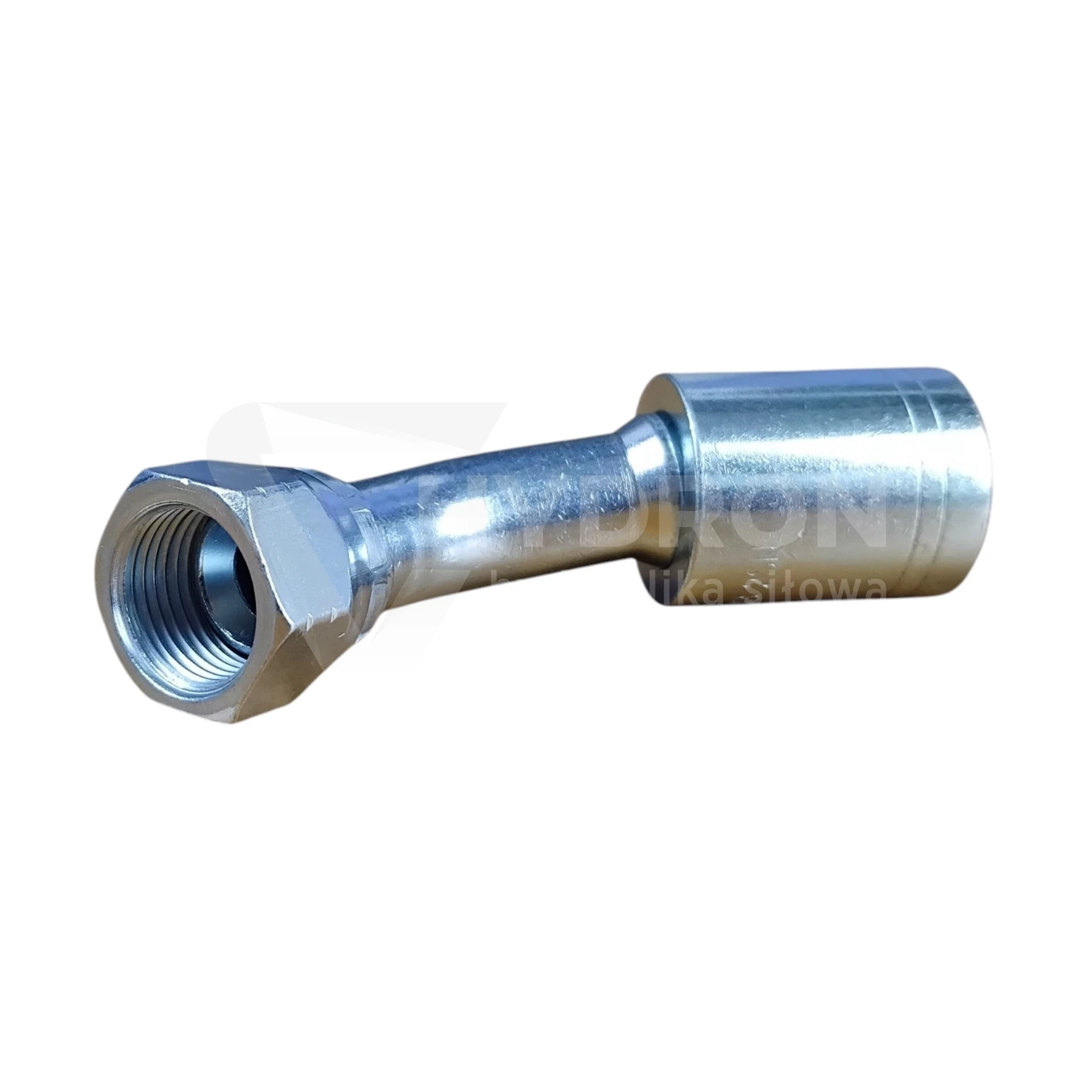

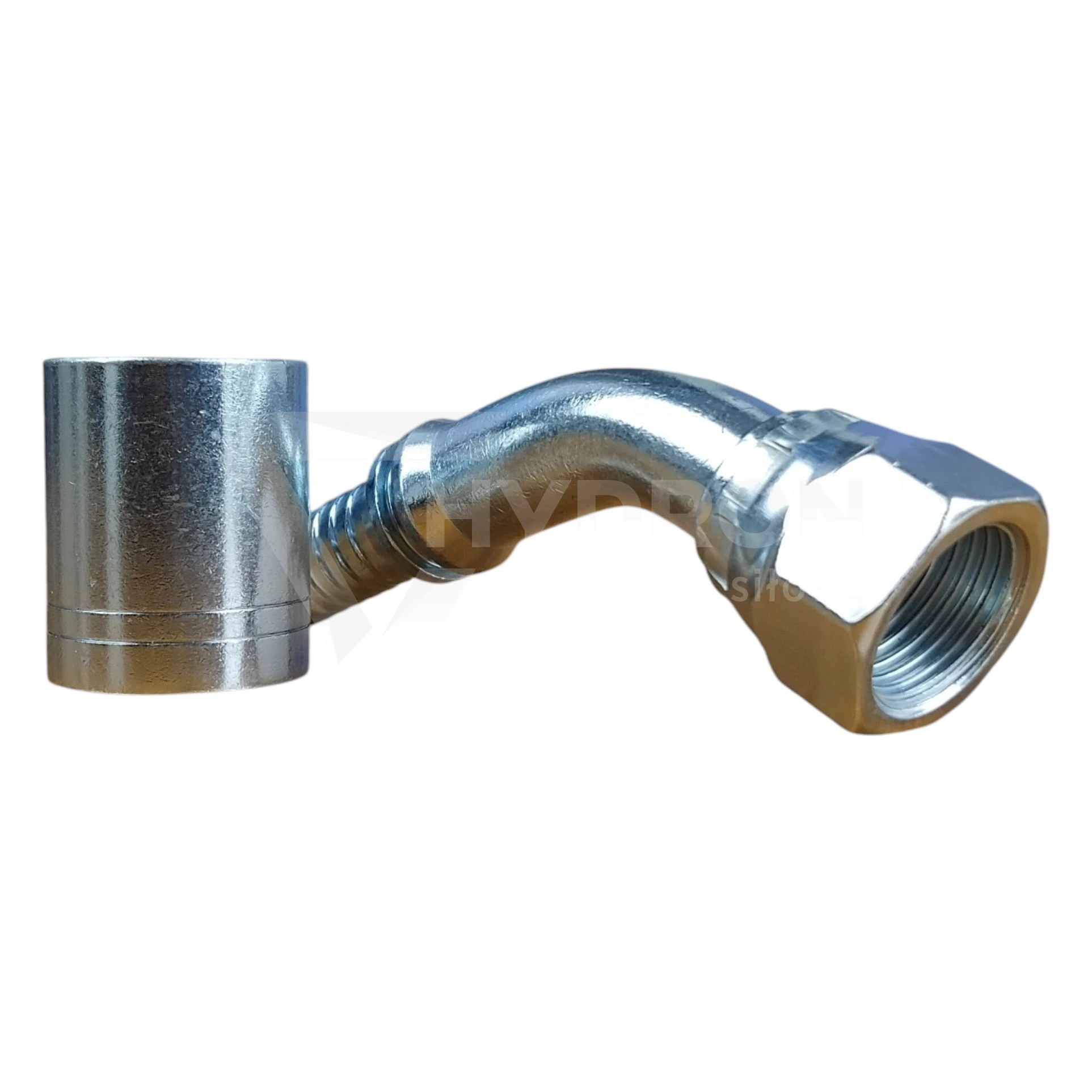

Zakucie C95 DKJ 45° DN16 1 1/16" UNF do węża 2SN

Zakucie C95 DKJ 45° DN16 1 1/16" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN16. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 1/16" UNF oraz przyłącze typu JIC. Korpus wygięty pod kątem 45° ułatwia prowadzenie przewodu tam, gdzie wersja prosta wymuszałaby zbyt ciasne zagięcie lub nie pozwalała zachować właściwego przebiegu instalacji.

Parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 1 1/16" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Duży gwint przy przewodzie DN16

W tym wariancie strona przewodowa ma rozmiar DN16, natomiast po stronie przyłączeniowej zastosowano większy gwint 1 1/16" UNF. To pokazuje, dlaczego przy doborze końcówki nie można kierować się wyłącznie średnicą węża.

DN16 określa rozmiar przewodu, a 1 1/16" UNF opisuje przyłącze do elementu instalacji. Oba parametry trzeba sprawdzić niezależnie.

Kiedy końcówka 45° jest lepsza od prostej?

Przy przewodzie DN16 końcówka 45° może znacząco ułatwić montaż, szczególnie gdy przestrzeń wokół rozdzielacza, pompy lub siłownika jest ograniczona. Pozwala zmienić kierunek przewodu już przy samym porcie i ograniczyć potrzebę ostrego zginania węża.

Dzięki temu łatwiej zachować odpowiedni promień gięcia i zmniejszyć naprężenia działające na przewód tuż za zakuciem.

JIC i gwint 1 1/16" UNF

Końcówki DKJ należą do systemu JIC i wykorzystują gwinty UNF oraz stożkową powierzchnię uszczelniającą. Przy identyfikacji starej końcówki należy więc sprawdzić zarówno wymiar gwintu, jak i geometrię gniazda.

Sam nominalny rozmiar 1 1/16" nie wystarcza do potwierdzenia kompatybilności, jeśli nie zgadza się standard gwintu i sposób uszczelnienia.

Jak uniknąć pomyłki z innym gwintem calowym?

W hydraulice można spotkać kilka różnych standardów gwintów calowych. Gwint UNF nie powinien być utożsamiany z BSP ani innymi rozwiązaniami wyłącznie na podstawie zbliżonej średnicy.

Przy naprawie starego przewodu warto zmierzyć średnicę zewnętrzną gwintu, sprawdzić jego skok oraz porównać kształt powierzchni uszczelniającej.

Zakucie do węża 2SN

Ten wariant przeznaczony jest do węża hydraulicznego 2SN w rozmiarze DN16. Przy wykonywaniu przewodu należy zastosować tuleję oraz parametry zacisku właściwe dla konkretnego węża i systemu końcówek.

Nie należy automatycznie stosować ustawień przeznaczonych do 1SN, 2SC lub 4SP tylko dlatego, że mają ten sam rozmiar nominalny.

Znaczenie orientacji końcówki 45°

Przy końcówce kątowej kierunek ustawienia trzeba zaplanować przed zakuwaniem. Jest to szczególnie ważne przy przewodach wyposażonych w dwie końcówki kątowe, gdzie ich wzajemne położenie ma wpływ na możliwość prawidłowego montażu.

Nieprawidłowo ustawiona końcówka może wymuszać skręcenie przewodu lub uniemożliwić jego poprawne zamocowanie.

Dobór przy odtwarzaniu starego przewodu

Przy serwisie najlepiej porównać nową końcówkę bezpośrednio z elementem zdemontowanym z maszyny. W tym przypadku trzeba potwierdzić DN16, wąż 2SN, gwint 1 1/16" UNF, standard JIC oraz kąt 45°.
