Zakucie C95 DKJ 45 20 1 1/16/2SN

Przejdź do sekcji Opinie

39,16 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 20 mm = DN19/20 ( 3/4" )
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 1.1/16'' UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

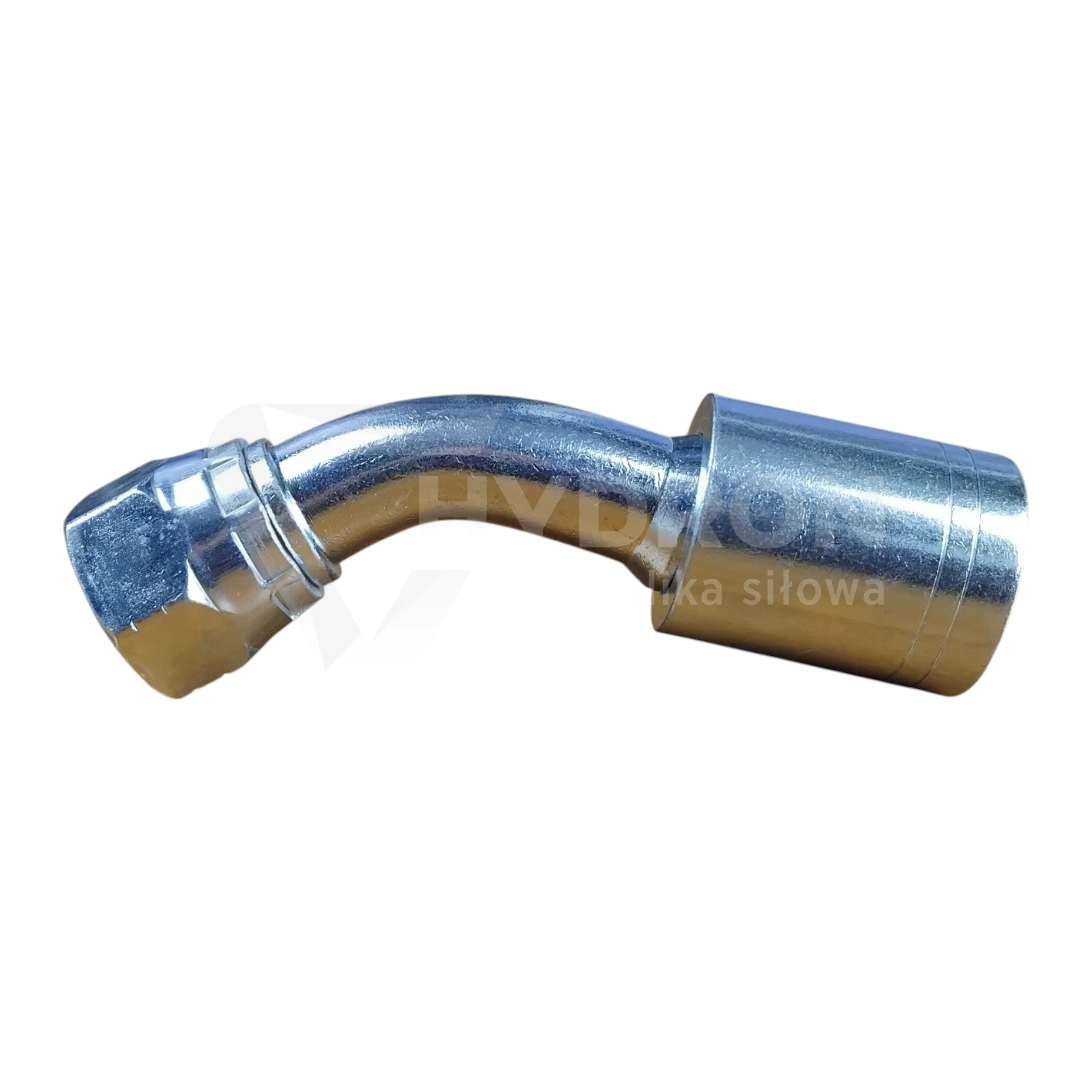

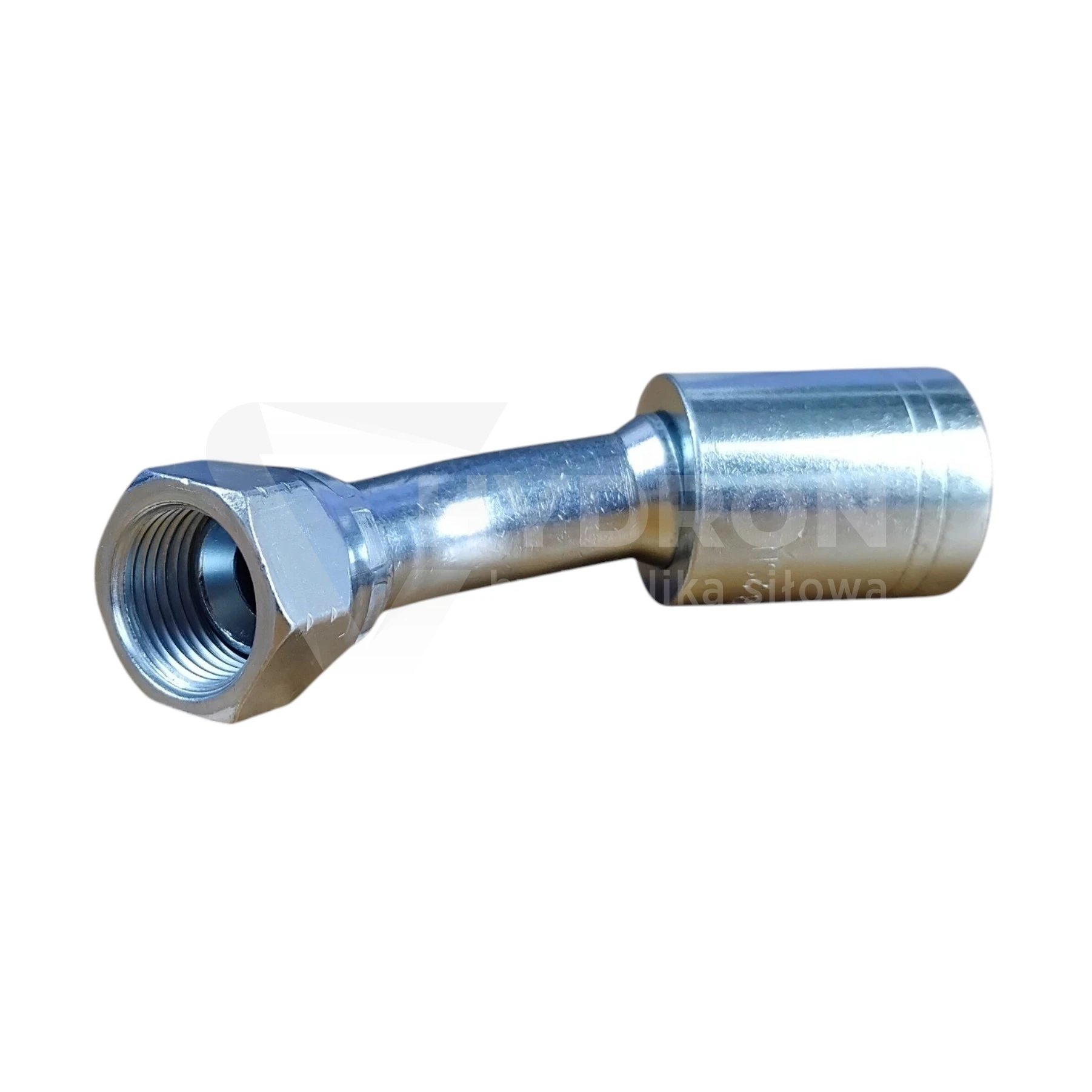

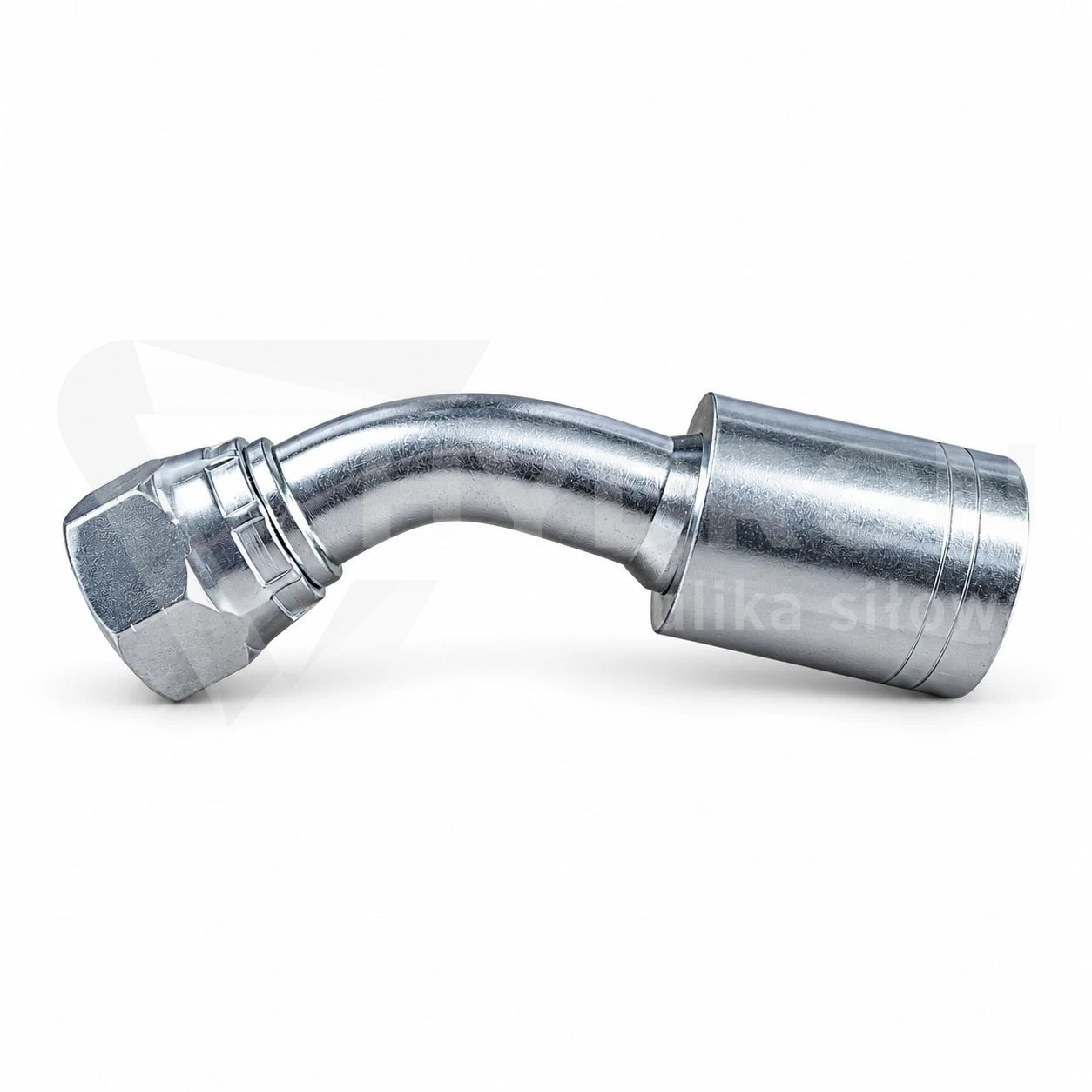

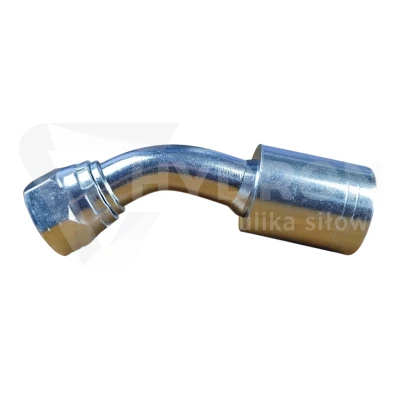

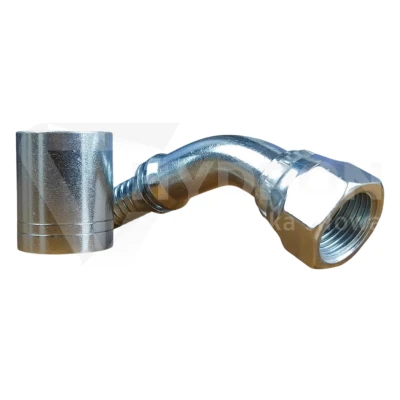

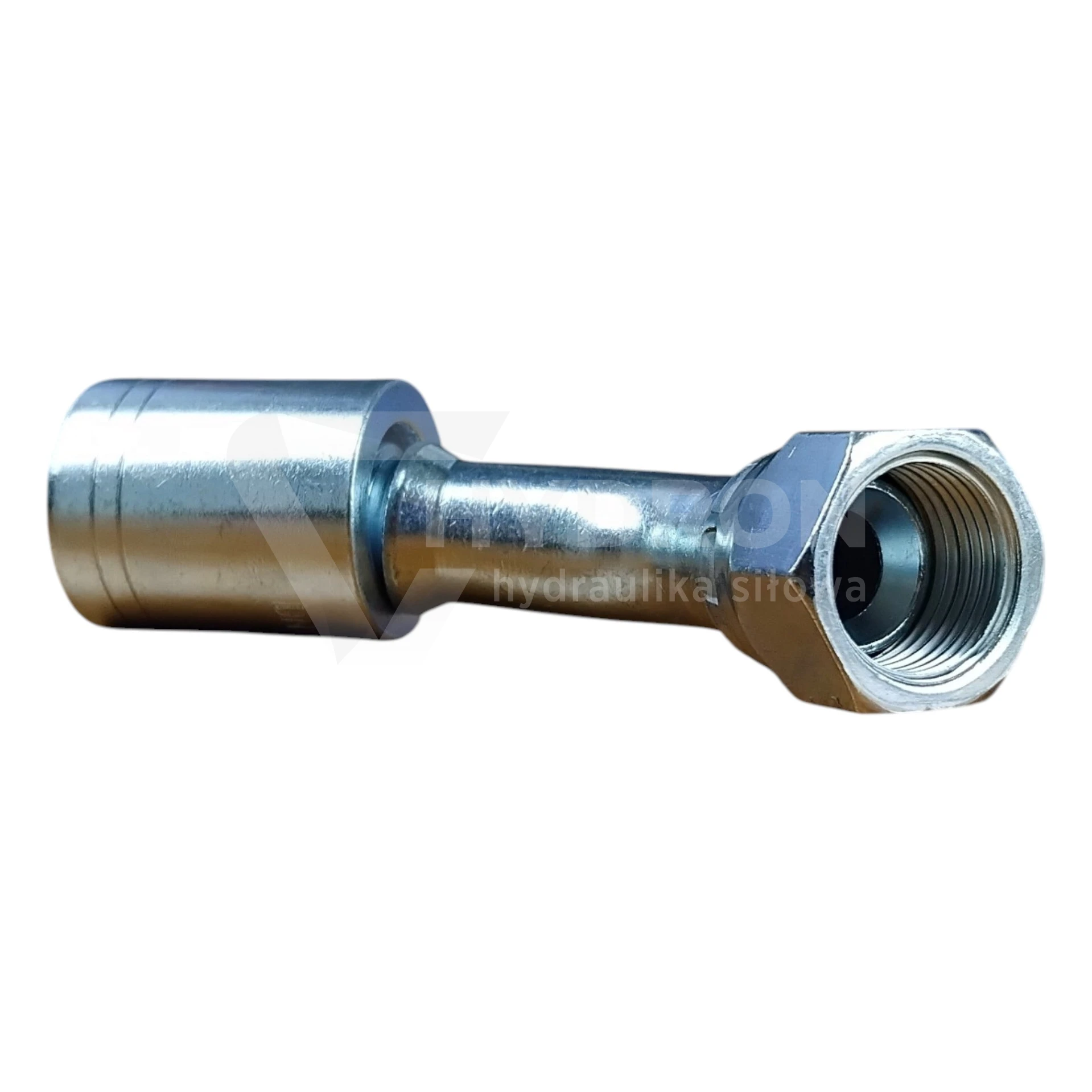

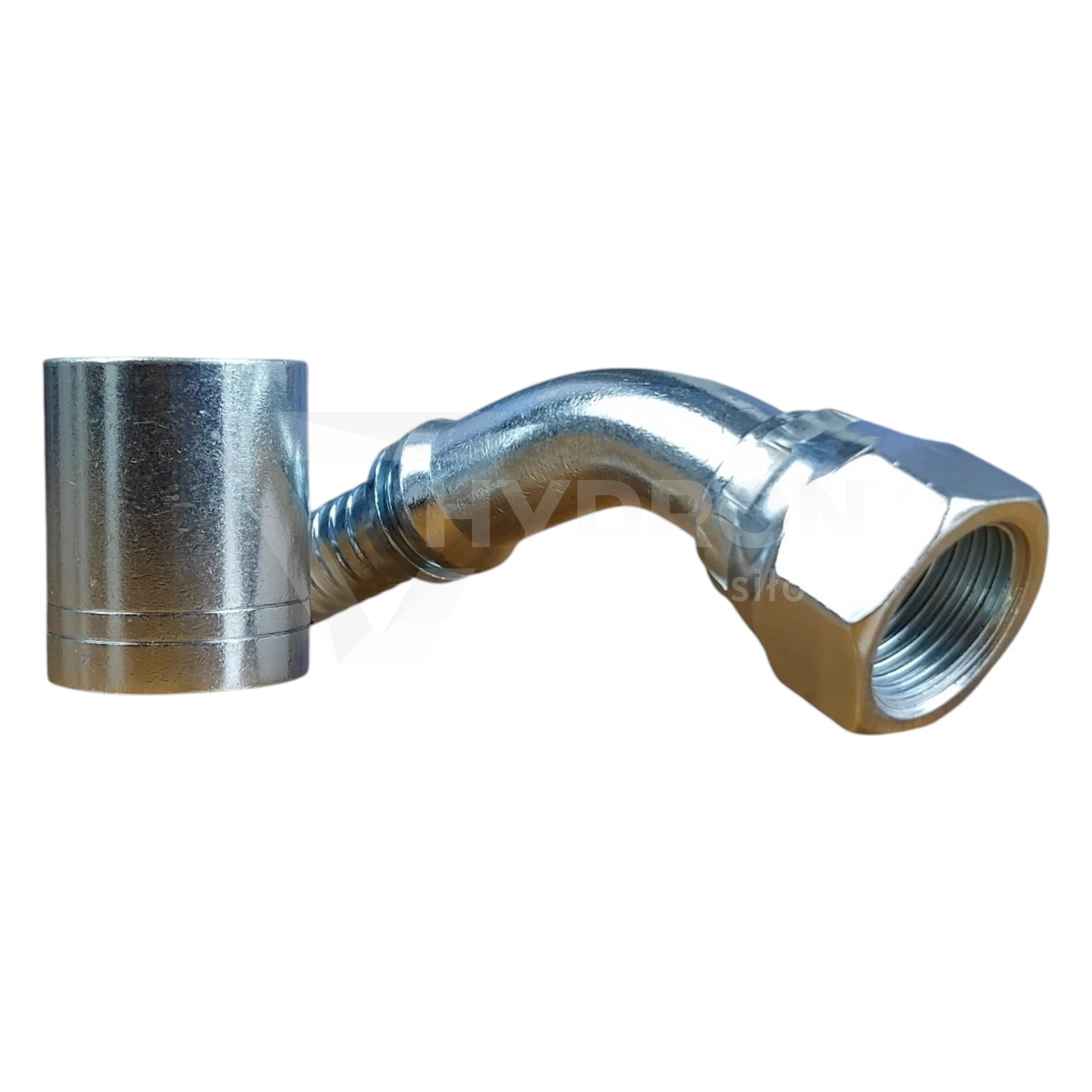

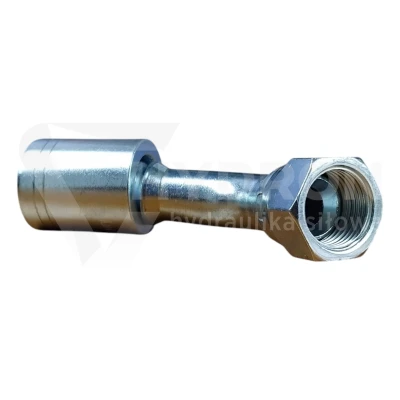

Zakucie C95 DKJ 45° DN20 1 1/16" UNF do węża 2SN

Zakucie C95 DKJ 45° DN20 1 1/16" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN20. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 1 1/16" UNF w standardzie JIC. Kąt 45° pozwala zmienić kierunek prowadzenia przewodu już przy punkcie przyłączenia, co ma szczególne znaczenie przy większym przewodzie DN20 wymagającym odpowiedniej przestrzeni i właściwego promienia gięcia.

Parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN20,
nominalny rozmiar przewodu: 3/4",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 1 1/16" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Przy DN20 geometria końcówki ma większe znaczenie

Wąż DN20 ma większy przekrój niż popularne przewody DN10 czy DN13 i wymaga więcej miejsca na prawidłowe ułożenie. Z tego powodu dobór końcówki 45° może znacząco ułatwić montaż, jeśli przewód nie może zostać poprowadzony prosto od przyłącza.

Odpowiednio dobrany kierunek wyjścia pomaga ograniczyć nadmierne zaginanie węża bezpośrednio za tuleją zaciskową, czyli w miejscu szczególnie wrażliwym na dodatkowe naprężenia.

DN20 nie oznacza gwintu 3/4"

DN20 określa rozmiar strony przewodowej i odpowiada nominalnie wężowi 3/4". Gwint 1 1/16" UNF dotyczy natomiast strony przyłączeniowej końcówki. To dwa różne parametry i nie należy ich ze sobą utożsamiać.

W praktyce jeden rozmiar przewodu może występować z kilkoma różnymi gwintami, dlatego przy odtwarzaniu starego przewodu należy sprawdzić zarówno średnicę węża, jak i dokładne przyłącze.

Gwint 1 1/16" UNF i przyłącze JIC

Końcówki DKJ są stosowane w systemie JIC i wykorzystują gwinty UNF oraz stożkową powierzchnię uszczelniającą. Przy identyfikacji przyłącza istotny jest więc nie tylko nominalny wymiar 1 1/16", ale również skok gwintu i geometria gniazda.

Pozwala to odróżnić przyłącze JIC od innych standardów calowych, które mogą mieć zbliżone średnice, ale nie są z nim zamienne.

Dlaczego nie warto dobierać końcówki wyłącznie suwmiarką?

Pomiar średnicy gwintu jest dobrym początkiem identyfikacji, ale nie wystarcza do pewnego doboru. Przy gwintach calowych trzeba dodatkowo sprawdzić skok oraz sposób uszczelnienia.

Dopiero połączenie tych informacji pozwala potwierdzić, że mamy do czynienia z gwintem 1 1/16" UNF i przyłączem JIC, a nie innym standardem o podobnej średnicy.

Zakucie do węża 2SN DN20

Ten wariant przeznaczony jest do węża hydraulicznego 2SN w rozmiarze DN20. Przy wykonywaniu przewodu należy zastosować tuleję zaciskową oraz parametry zakuwania właściwe dla konkretnego węża i systemu końcówek.

Nie należy przenosić parametrów zacisku z przewodów 1SN, 2SC, 4SP lub innych konstrukcji wyłącznie dlatego, że mają ten sam rozmiar nominalny.

Końcówka 45° a trwałość przewodu

Prawidłowo dobrana geometria końcówki pozwala zmniejszyć naprężenia wynikające z wymuszonego prowadzenia przewodu. Jest to szczególnie ważne przy większych średnicach, gdzie wąż jest sztywniejszy i trudniej dopasować go do ciasnej przestrzeni.

Jeżeli przewód po zamontowaniu jest stale naprężony lub mocno zagięty przy samym zakuciu, jego trwałość może być niższa niezależnie od jakości użytych komponentów.

Ustawienie końcówki przed zakuwaniem

Przed wykonaniem zacisku należy ustawić końcówkę 45° we właściwym kierunku. Ma to szczególne znaczenie przy przewodach wyposażonych w dwie końcówki kątowe, gdzie ich wzajemne położenie musi odpowiadać punktom montażowym w maszynie.

Najbezpieczniej odtworzyć orientację na podstawie oryginalnego przewodu przed jego rozcięciem lub demontażem.

Co warto sprawdzić przy odtwarzaniu starego przewodu?

rozmiar węża DN20,
typ przewodu 2SN,
gwint wewnętrzny 1 1/16" UNF,
standard przyłącza JIC,
kąt końcówki 45°,
długość całkowitą przewodu,
wzajemne ustawienie końcówek kątowych,
dobór właściwej tulei zaciskowej.

Typowe zastosowania

Końcówki DKJ z gwintami UNF są stosowane w hydraulice mobilnej, maszynach rolniczych, budowlanych, leśnych oraz urządzeniach wykorzystujących przyłącza JIC. Wersja 45° jest szczególnie przydatna tam, gdzie przewód DN20 musi zmienić kierunek bezpośrednio przy przyłączu.
