Zakucie C95 DKJ 45 16 7/8/2SN

Przejdź do sekcji Opinie

24,51 zł

Ceny podane bez kosztów dostawy.

Ilość

kpl.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Średnica węża (wewnętrzna) Ø Fi 16 mm = DN16 ( 5/8")
Wersja końcówki zakucie ( końcówka + tulejka )
Rodzaj gwintu gwint UNF ( amerykański )
Typ gwintu gwint wewnętrzny (GW)
Rozmiar gwintu 7/8" UNF
Rozmiar oczka nie dotyczy
Rozmiar stożka (dla metrycznych) nie dotyczy
Maksymalne ciśnienie końcówki 350 bar
Typ uszczelnienia końcówki na stożku 74°
Wykonanie stal automatowa
Temperatura pracy -20°C do + 120°C

Opis

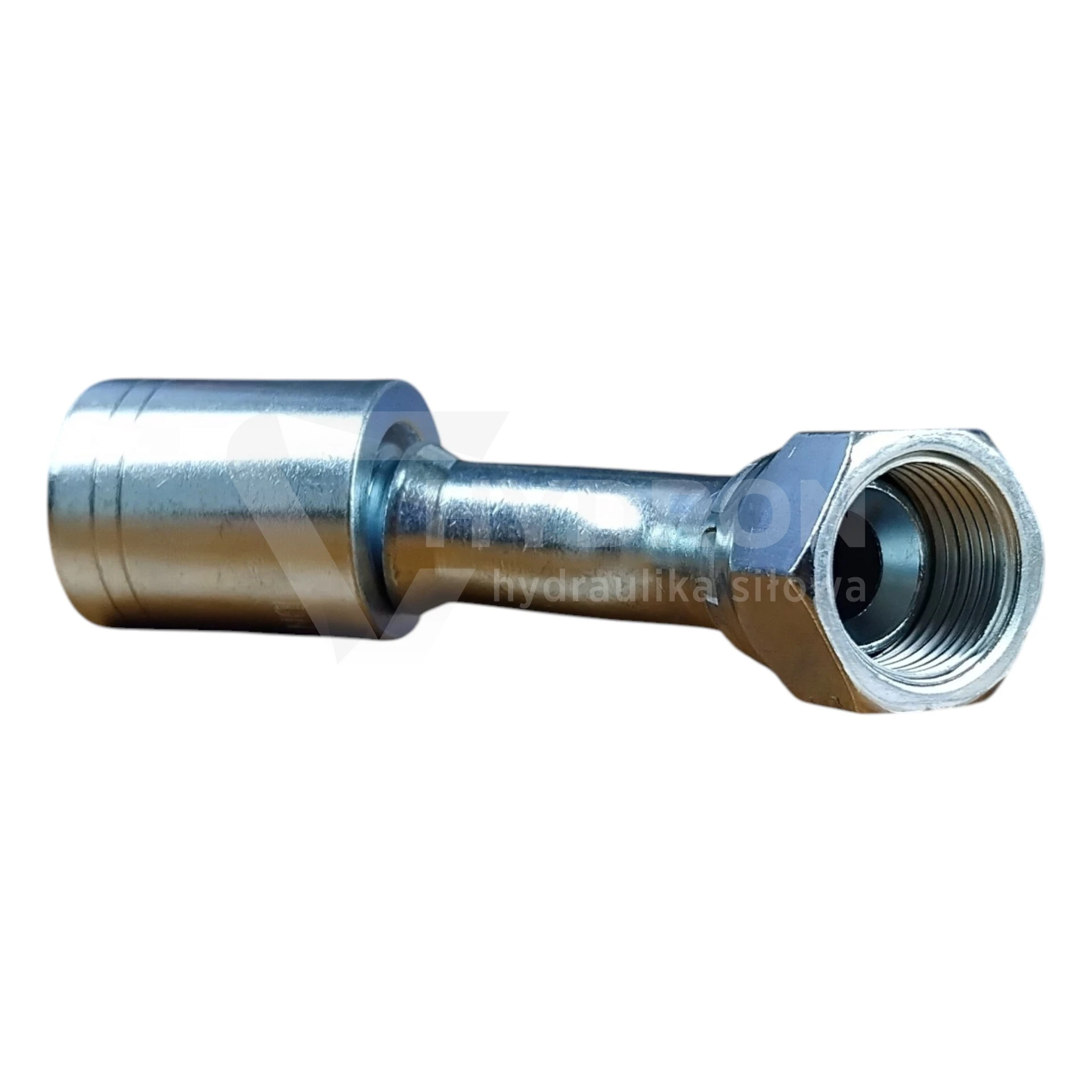

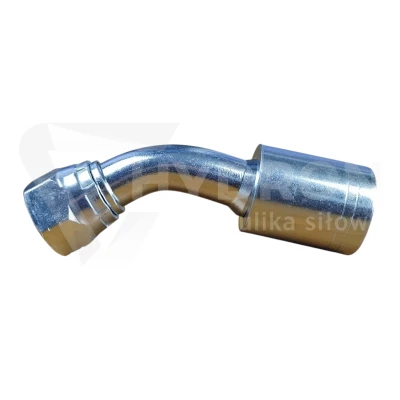

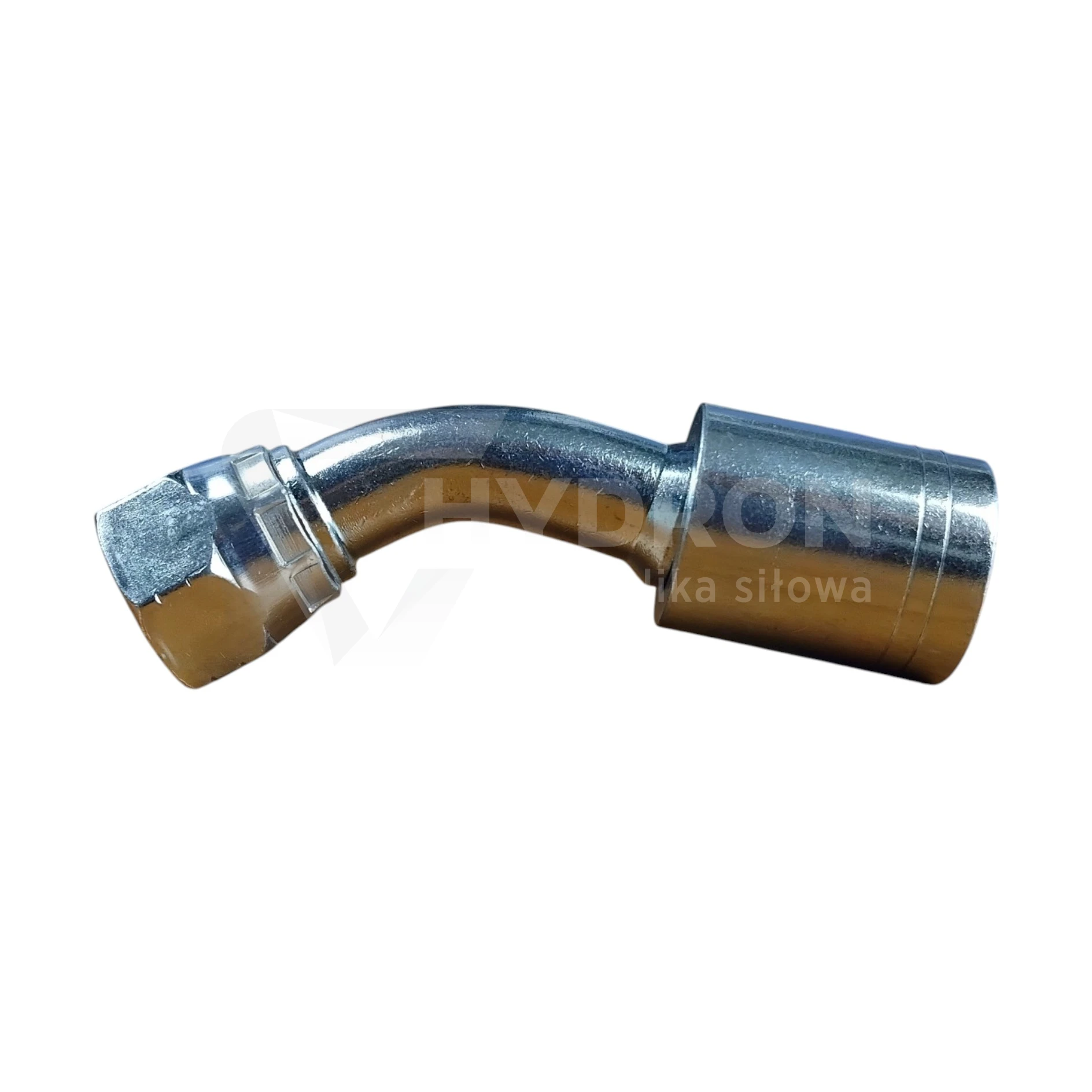

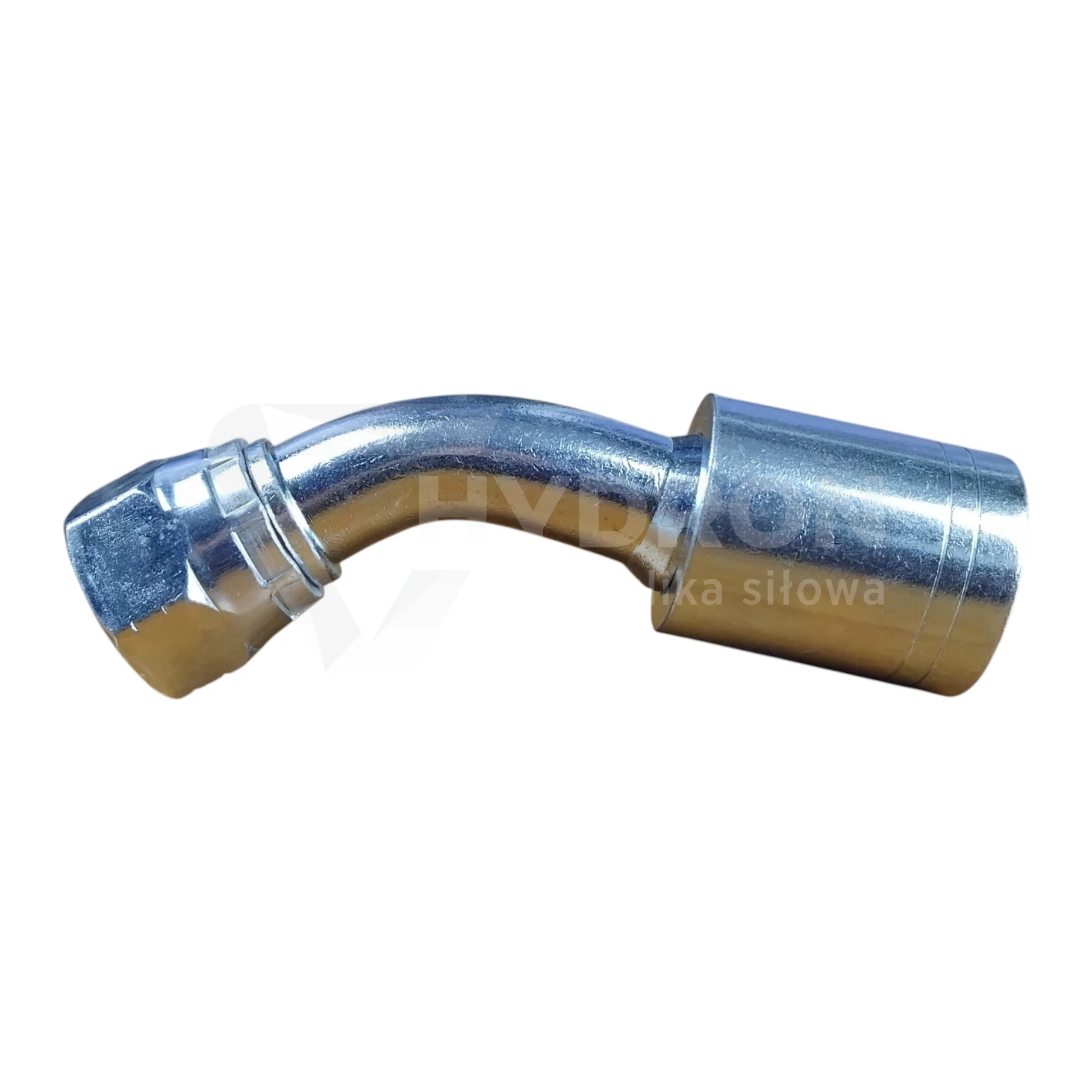

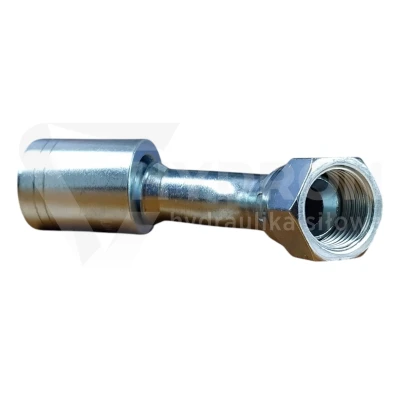

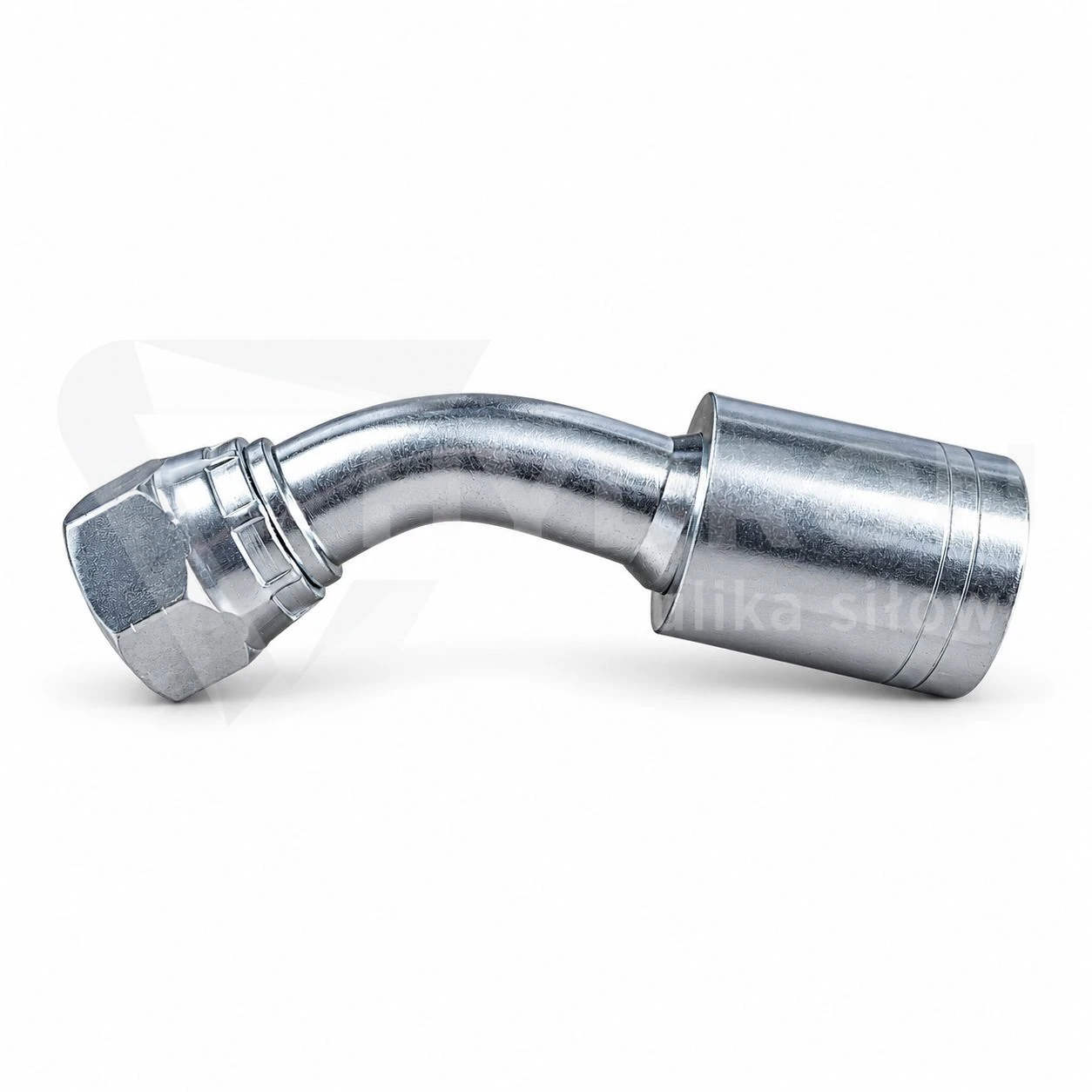

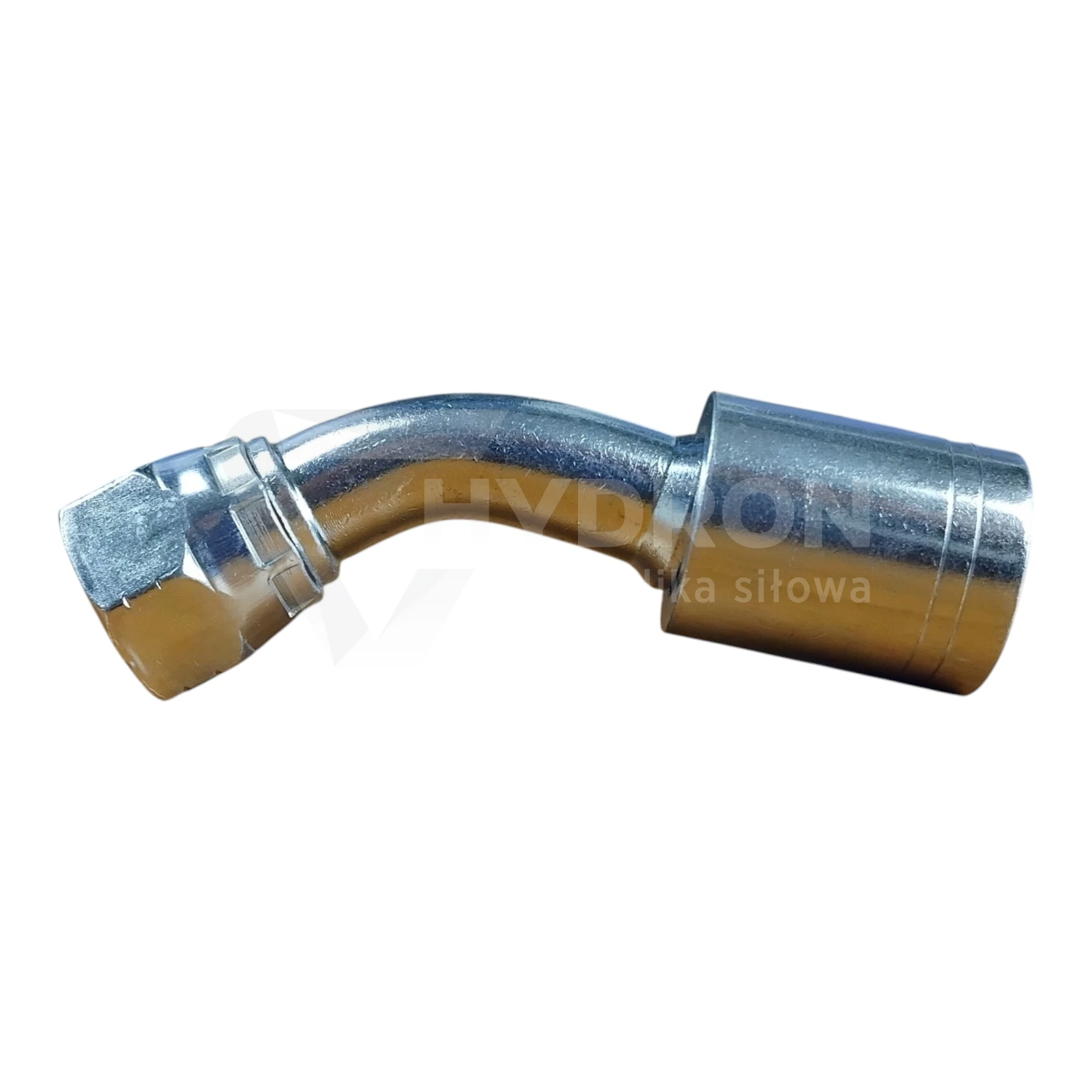

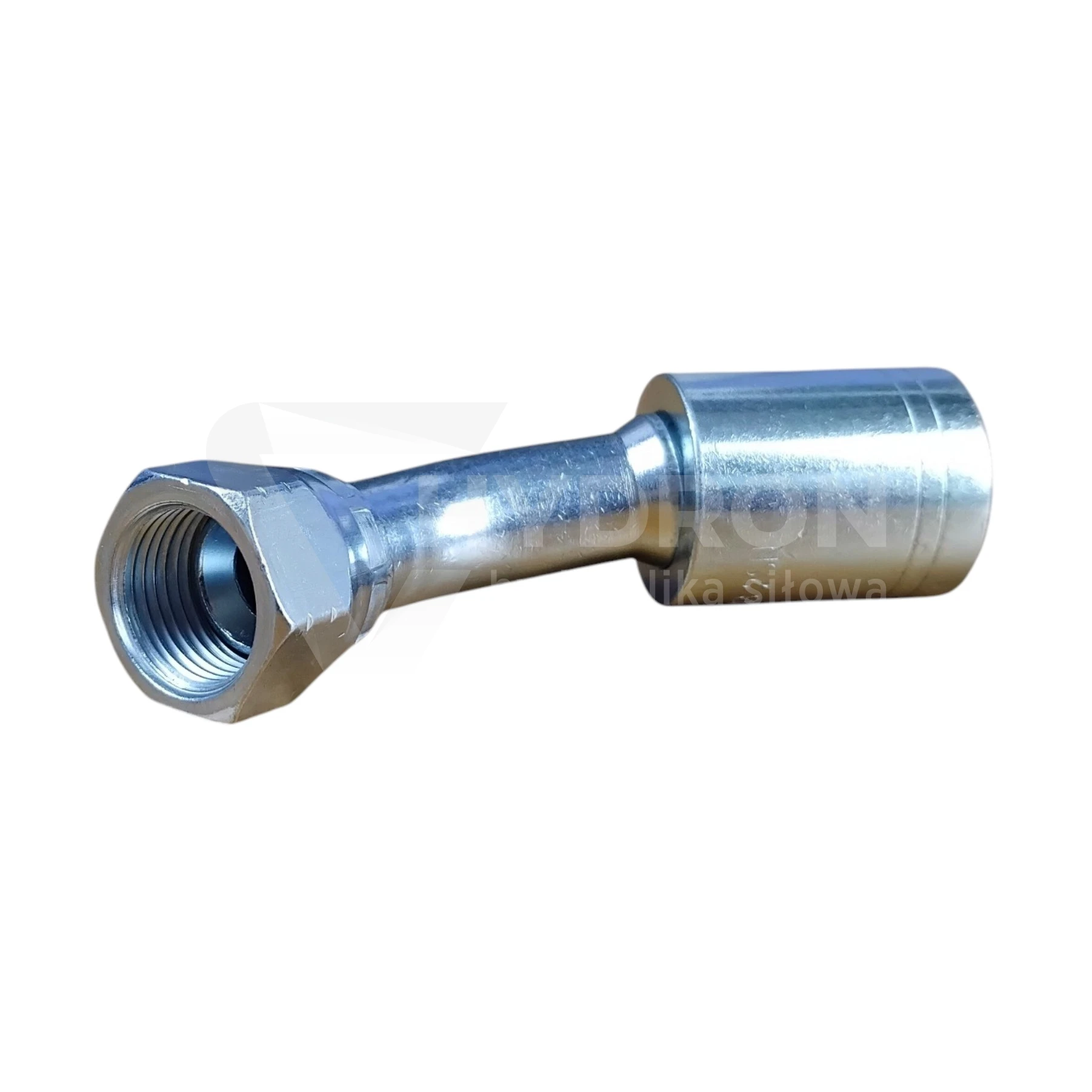

Zakucie C95 DKJ 45° DN16 7/8" UNF do węża 2SN

Zakucie C95 DKJ 45° DN16 7/8" UNF to kątowa końcówka hydrauliczna przeznaczona do wykonywania przewodów z wężem 2SN w rozmiarze DN16. Po stronie przyłączeniowej zastosowano gwint wewnętrzny 7/8" UNF oraz przyłącze typu JIC, a korpus wygięty pod kątem 45° pomaga poprowadzić przewód w sposób bardziej naturalny tam, gdzie wersja prosta powodowałaby zbyt ciasne zagięcie.

Parametry techniczne

typ: końcówka hydrauliczna do zakuwania,
oznaczenie grupy: C95,
typ końcówki: DKJ 45°,
standard przyłącza: JIC,
kąt końcówki: 45°,
rozmiar przewodu: DN16,
nominalny rozmiar przewodu: 5/8",
przeznaczenie: wąż hydrauliczny 2SN,
gwint przyłączeniowy: 7/8" UNF,
rodzaj gwintu: wewnętrzny,
typ uszczelnienia: stożkowe JIC,
sposób montażu: zakuwanie na przewodzie hydraulicznym.

Dlaczego kąt 45° ma znaczenie przy DN16?

Wąż DN16 jest większy i mniej podatny na ciasne zginanie niż przewody o mniejszych średnicach. Zastosowanie końcówki 45° pozwala zmienić kierunek przewodu już przy punkcie podłączenia, dzięki czemu łatwiej zachować prawidłowy promień gięcia.

Takie rozwiązanie jest szczególnie przydatne przy pompach, rozdzielaczach i blokach hydraulicznych, gdzie przewód nie może wychodzić prosto ze względu na konstrukcję maszyny.

7/8" UNF i standard JIC

Po stronie przyłączeniowej końcówka posiada gwint wewnętrzny 7/8" UNF. Jest to rozwiązanie charakterystyczne dla systemu JIC, dlatego przy doborze trzeba sprawdzić nie tylko nominalny rozmiar gwintu, ale również jego skok i typ powierzchni uszczelniającej.

Samo podobieństwo średnicy gwintu nie oznacza kompatybilności z innymi standardami calowymi.

Jak rozpoznać końcówkę DKJ?

Końcówki DKJ mają żeńskie przyłącze JIC z gwintem UNF oraz stożkową powierzchnię uszczelniającą. W wariancie C95 korpus wykonany jest pod kątem 45°, co odróżnia go od wersji prostych i 90°.

Przy identyfikacji starego przewodu warto porównać trzy elementy: rozmiar węża, wymiar gwintu oraz geometrię gniazda.

DN16 i wąż 2SN

DN16 odnosi się do strony przewodowej końcówki i odpowiada nominalnie wężowi 5/8". Ten wariant przeznaczony jest do wykonywania przewodów hydraulicznych z wężem 2SN.

Przy zakuwaniu należy zastosować tuleję i parametry zacisku właściwe dla konkretnego węża 2SN. Nie należy automatycznie stosować ustawień przeznaczonych do 1SN, 2SC czy 4SP.

UNF i BSP – częsty błąd przy identyfikacji

Gwint 7/8" UNF nie powinien być traktowany jako zamiennik dla przyłącza BSP o podobnej średnicy. Różnice dotyczą skoku gwintu, kąta zwoju i sposobu uszczelnienia.

Błędnie dobrany standard może prowadzić do nieszczelności, uszkodzenia gwintu lub nieprawidłowego przylegania powierzchni uszczelniających.

W jakich układach sprawdza się C95 DKJ 45°?

Końcówki DKJ 45° są stosowane w układach hydraulicznych maszyn wyposażonych w przyłącza JIC. Występują między innymi w hydraulice mobilnej, maszynach rolniczych, budowlanych i przemysłowych.

Wersja DN16 z gwintem 7/8" UNF będzie odpowiednia tam, gdzie wymagany jest właśnie taki zestaw parametrów po stronie przewodu i przyłącza.

Co sprawdzić przed zakuciem przewodu?

czy przewód ma rozmiar DN16,
czy zastosowany wąż jest typu 2SN,
czy gwint przyłącza ma rozmiar 7/8",
czy jest to gwint UNF,
czy gniazdo odpowiada standardowi JIC,
czy orientacja końcówki 45° została ustawiona prawidłowo.

Ustawienie końcówki przed zakuwaniem

Przy końcówkach kątowych orientację należy ustalić jeszcze przed wykonaniem zacisku. Ma to szczególne znaczenie w przewodach z dwiema końcówkami kątowymi, gdzie nieprawidłowy wzajemny kąt może uniemożliwić poprawny montaż.
