Złączka prosta BB M14X1,5 8l stal nierdzewna kpl

Przejdź do sekcji Opinie

56,19 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M14x1,5
Rozmiar gwintu 1 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Rozmiar gwintu 2 M14X1,5
Rozmiar gwintu 2 w milimetrach 13,6-13,9zew./12,2-12,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

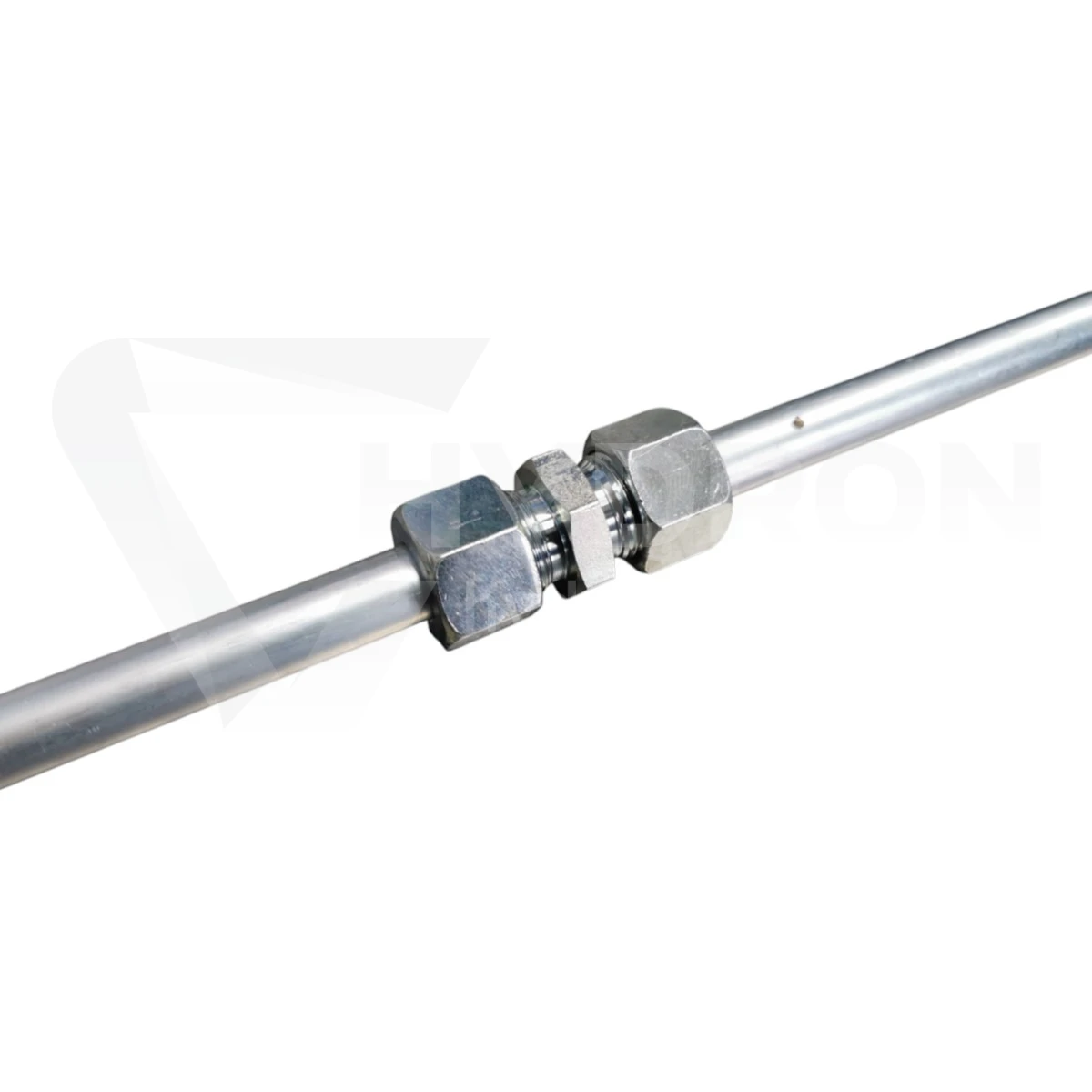

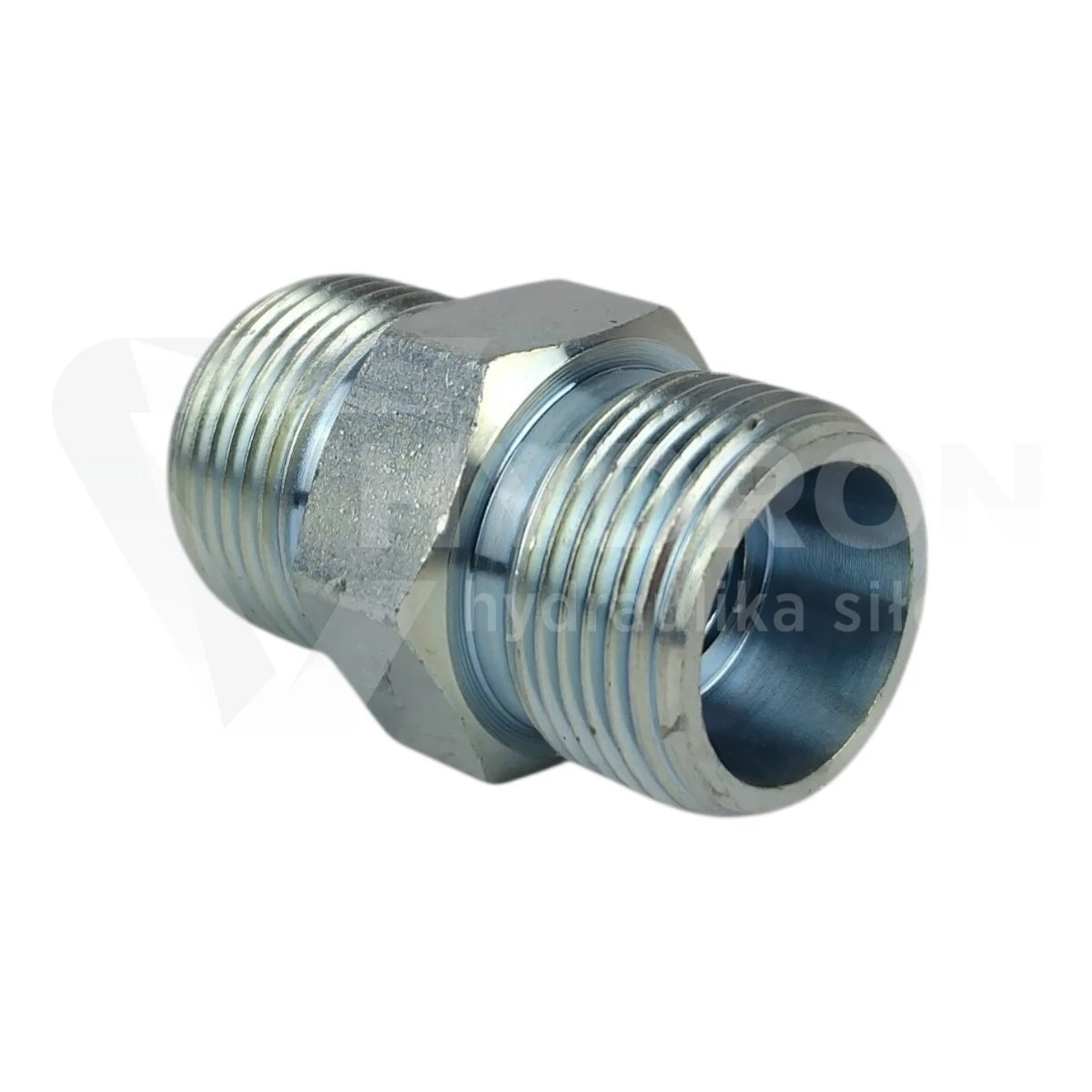

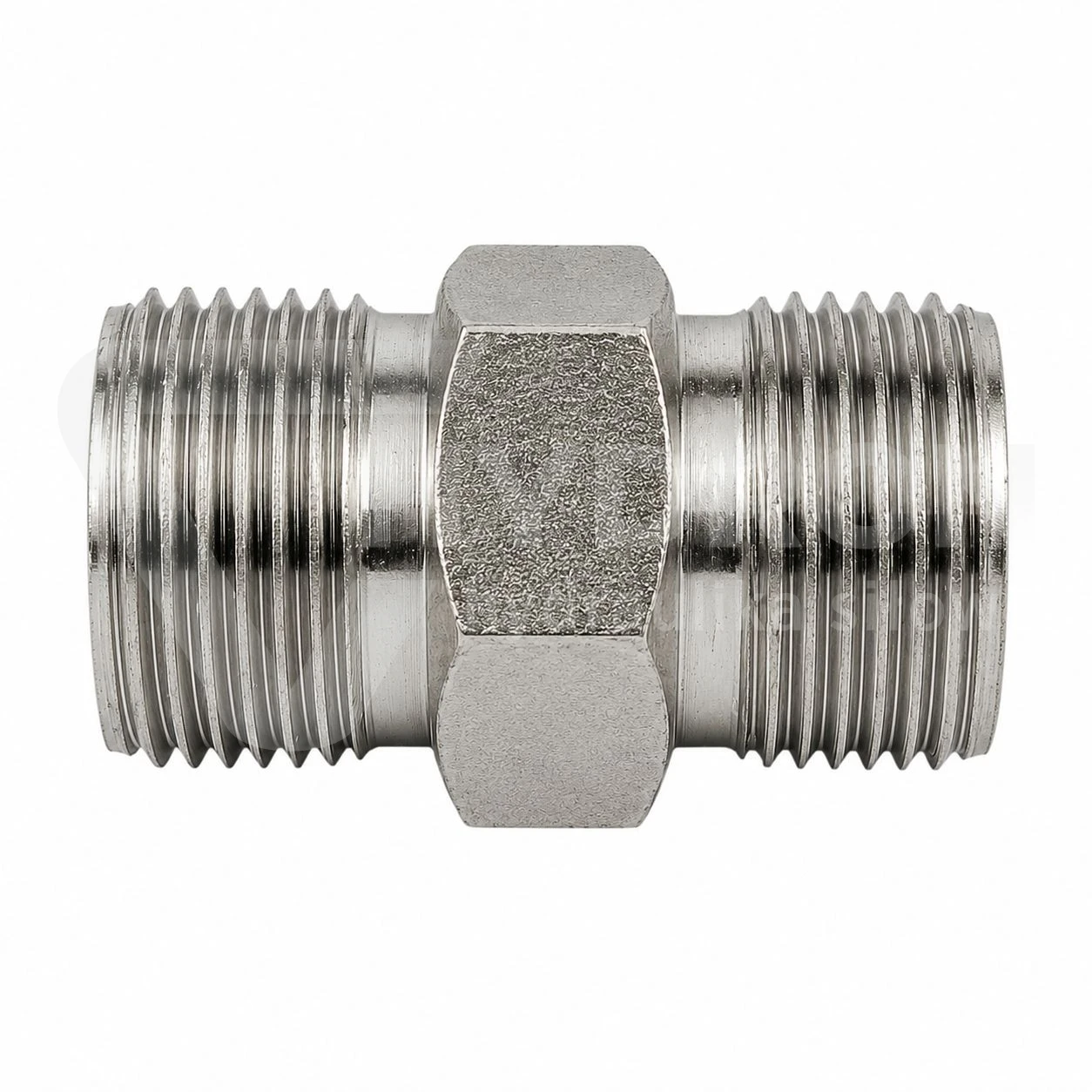

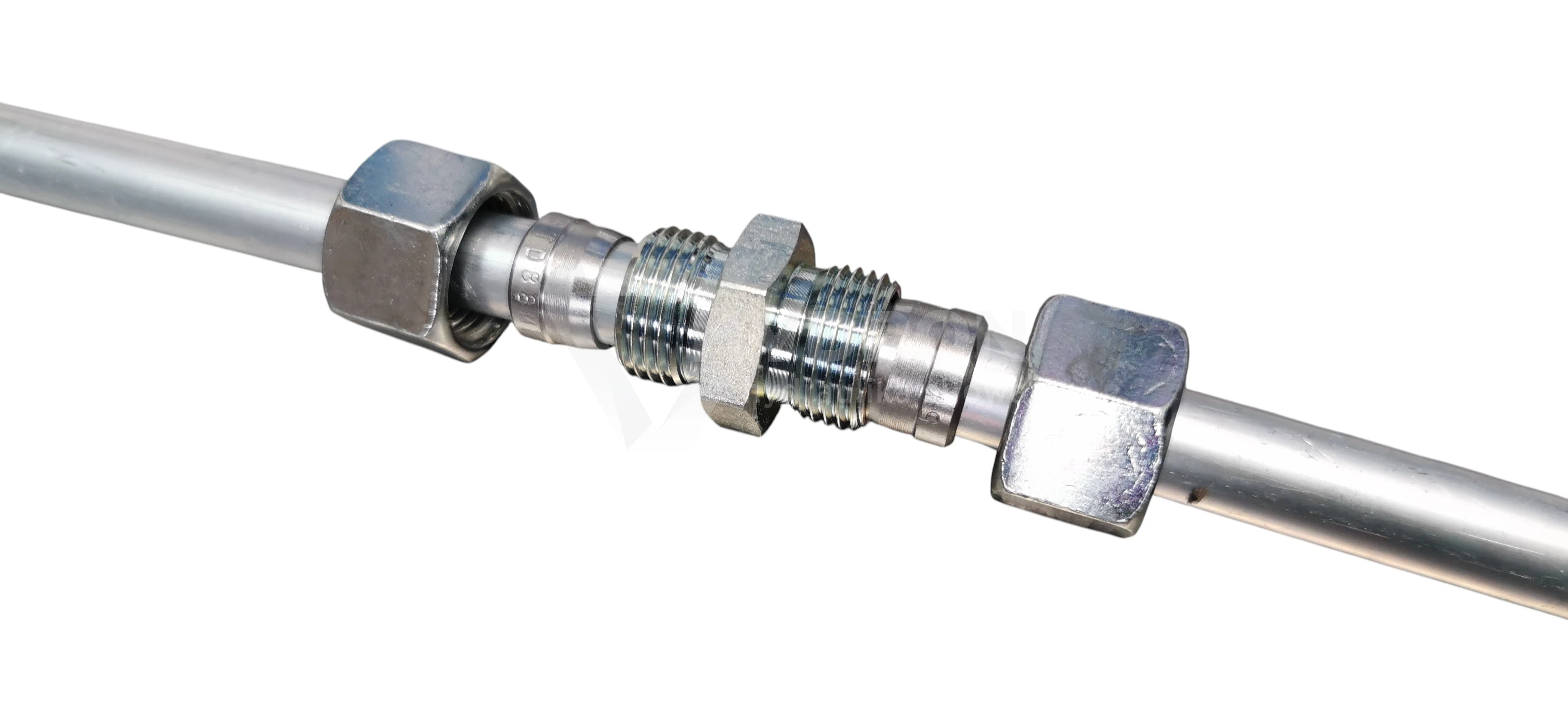

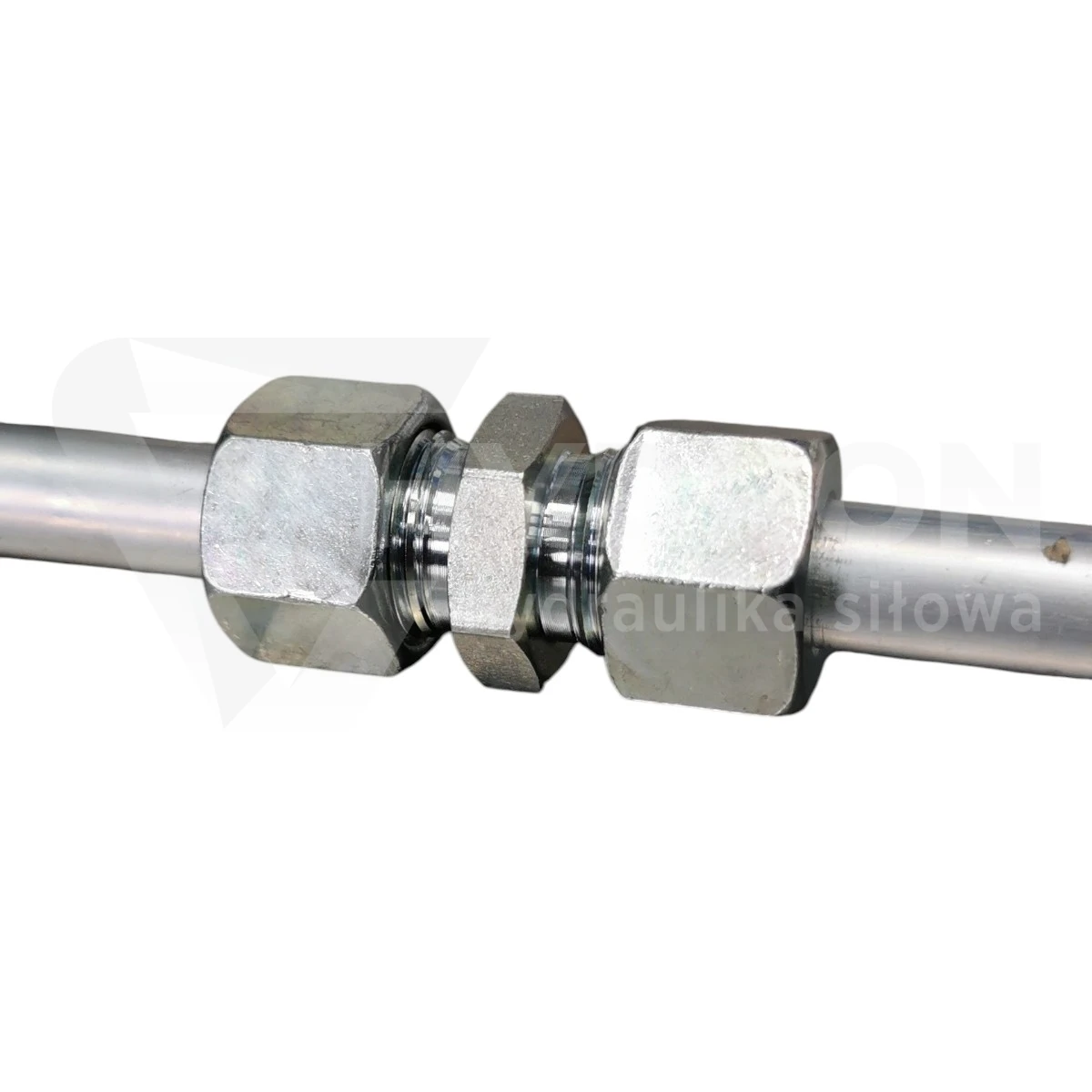

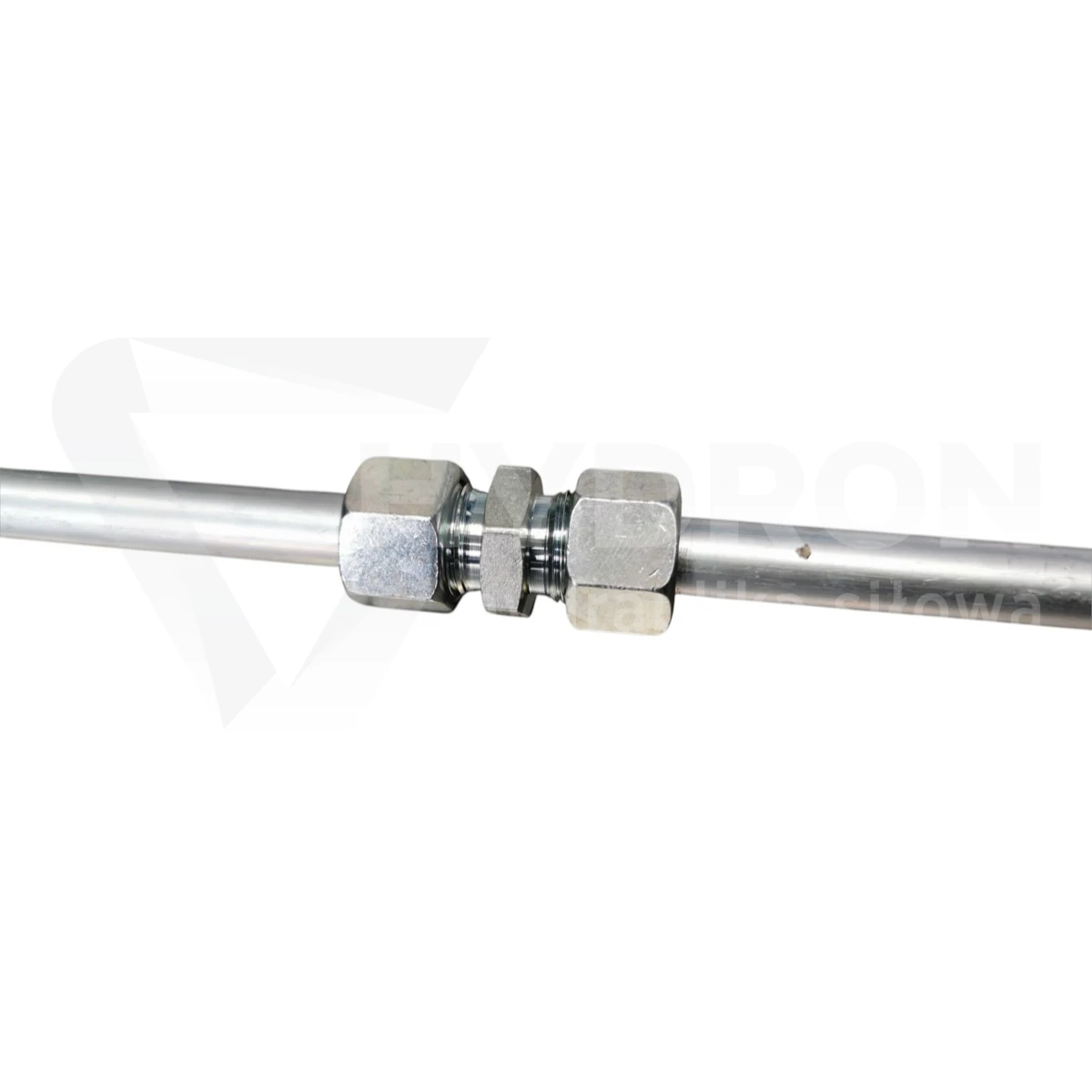

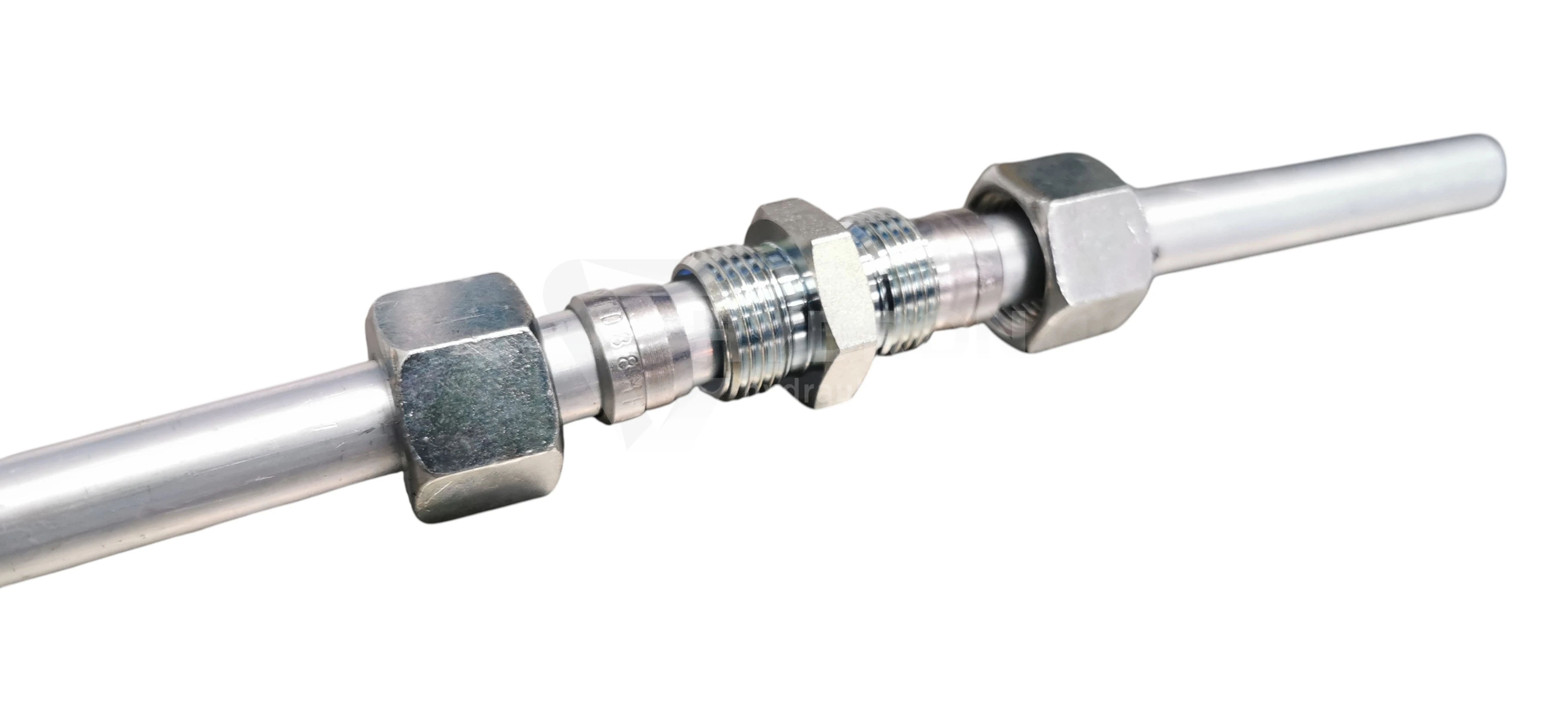

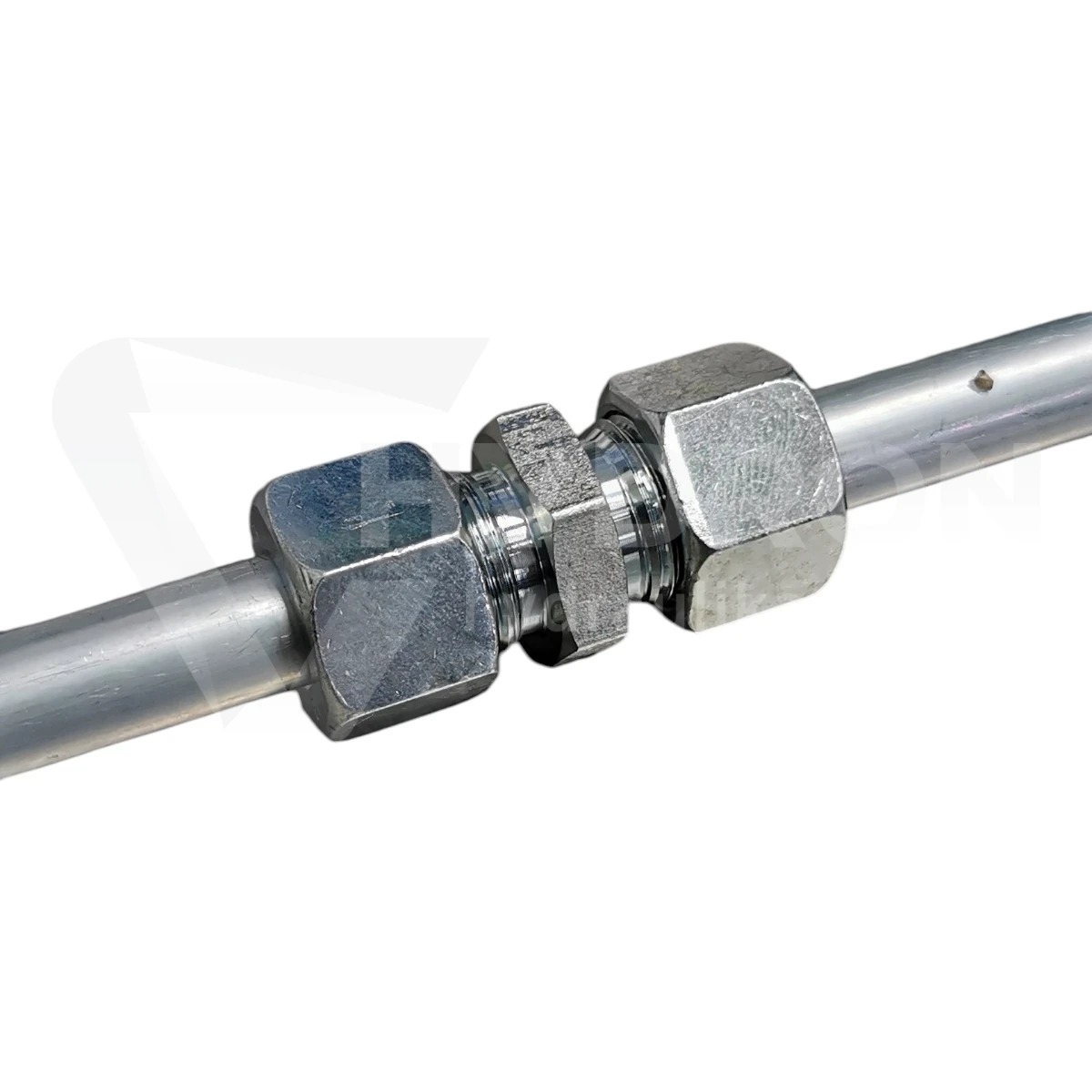

Złączka prosta BB M14x1,5 8L stal nierdzewna kompletna

Złączka prosta BB M14x1,5 8L ze stali nierdzewnej jest kompletnym łącznikiem rurowym przeznaczonym do wykonywania prostych połączeń w lekkiej serii L. Po obu stronach korpusu zastosowano gwint zewnętrzny M14x1,5, a rozmiar 8L oznacza współpracę z rurką o średnicy zewnętrznej 8 mm. Wersja kompletna jest szczególnie wygodna przy budowie nowych odcinków instalacji, ponieważ zawiera elementy potrzebne do wykonania połączenia zaciskowego.

Najważniejsze parametry

typ: złączka prosta BB,
wykonanie: kompletne,
gwint 1: M14x1,5 zewnętrzny,
gwint 2: M14x1,5 zewnętrzny,
seria: 8L,
średnica rurki: 8 mm,
seria wykonania: lekka L,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna,
system połączenia: metryczne złącze rurowe na pierścień zacinający,
przeznaczenie: łączenie dwóch odcinków rurki 8 mm w jednej osi.

M14x1,5 8L - jak czytać oznaczenie?

Oznaczenie tej złączki składa się z dwóch bardzo ważnych informacji. M14x1,5 określa gwint metryczny o średnicy nominalnej 14 mm i skoku 1,5 mm, natomiast 8L wskazuje rurkę o średnicy zewnętrznej 8 mm w lekkiej serii L.

To właśnie połączenie obu informacji pozwala prawidłowo dobrać element. Sam gwint M14x1,5 nie mówi jeszcze, że chodzi o rurkę 8 mm.

Dlaczego 8L ma znaczenie?

W systemach hydraulicznych DIN 2353 ten sam gwint może występować w więcej niż jednej konfiguracji. M14x1,5 jest dobrym przykładem, ponieważ może pojawiać się zarówno w serii lekkiej, jak i ciężkiej.

Dla omawianej złączki właściwa konfiguracja to:

M14x1,5,
rurka 8 mm,
seria lekka L,
stożek 24°.

Jeżeli którykolwiek z tych parametrów jest inny, nie należy zakładać pełnej zgodności tylko dlatego, że gwint ma ten sam rozmiar.

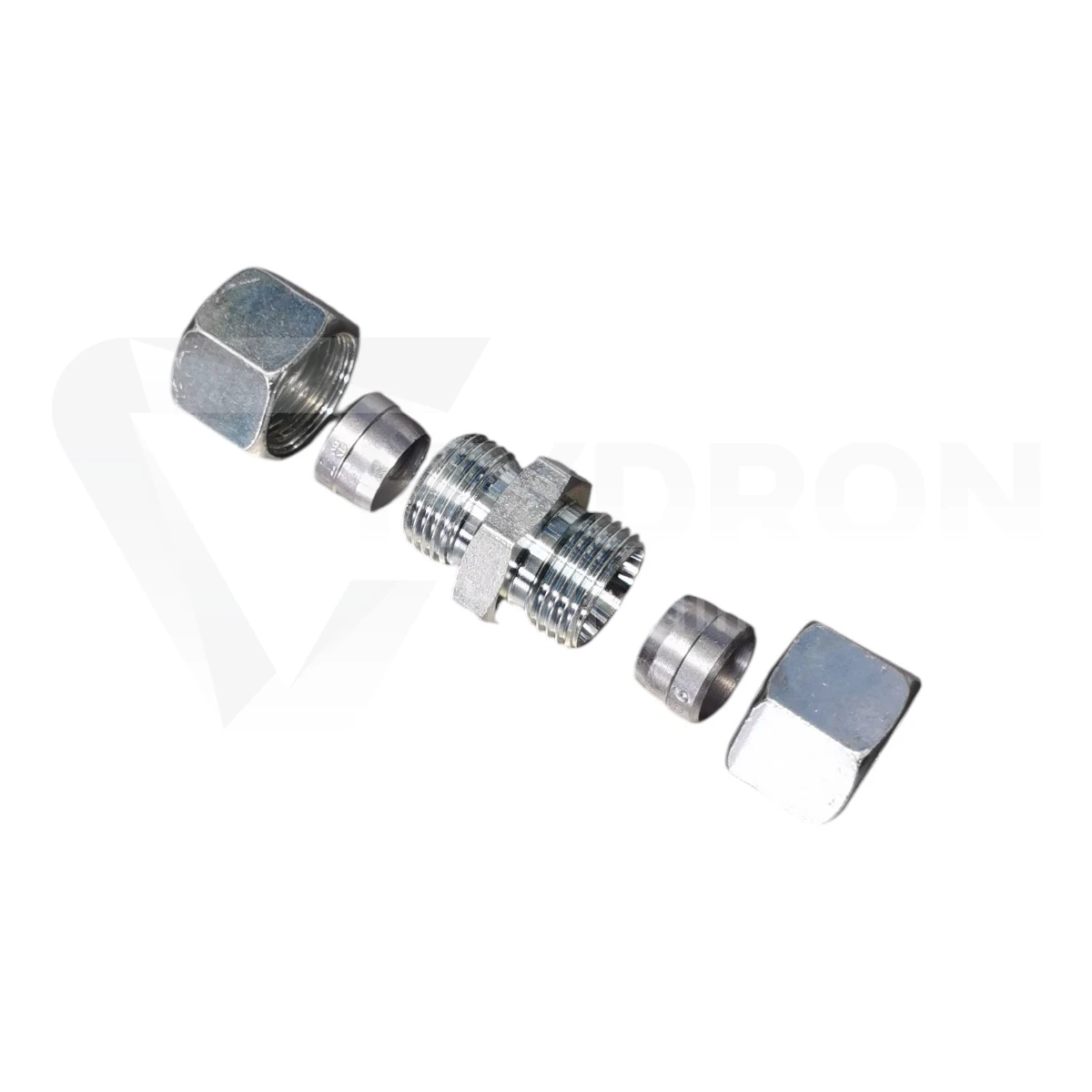

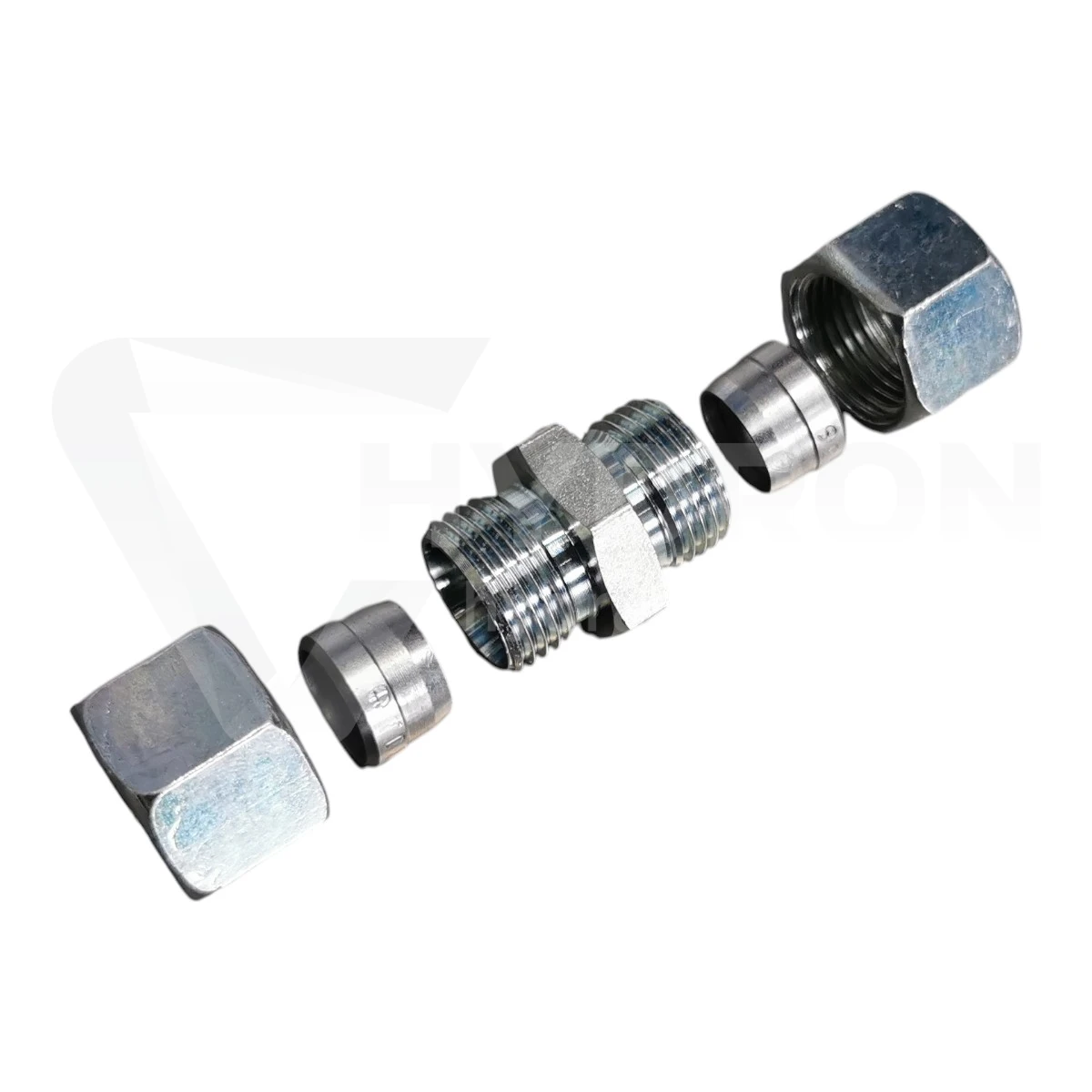

Kompletna złączka zamiast samego korpusu

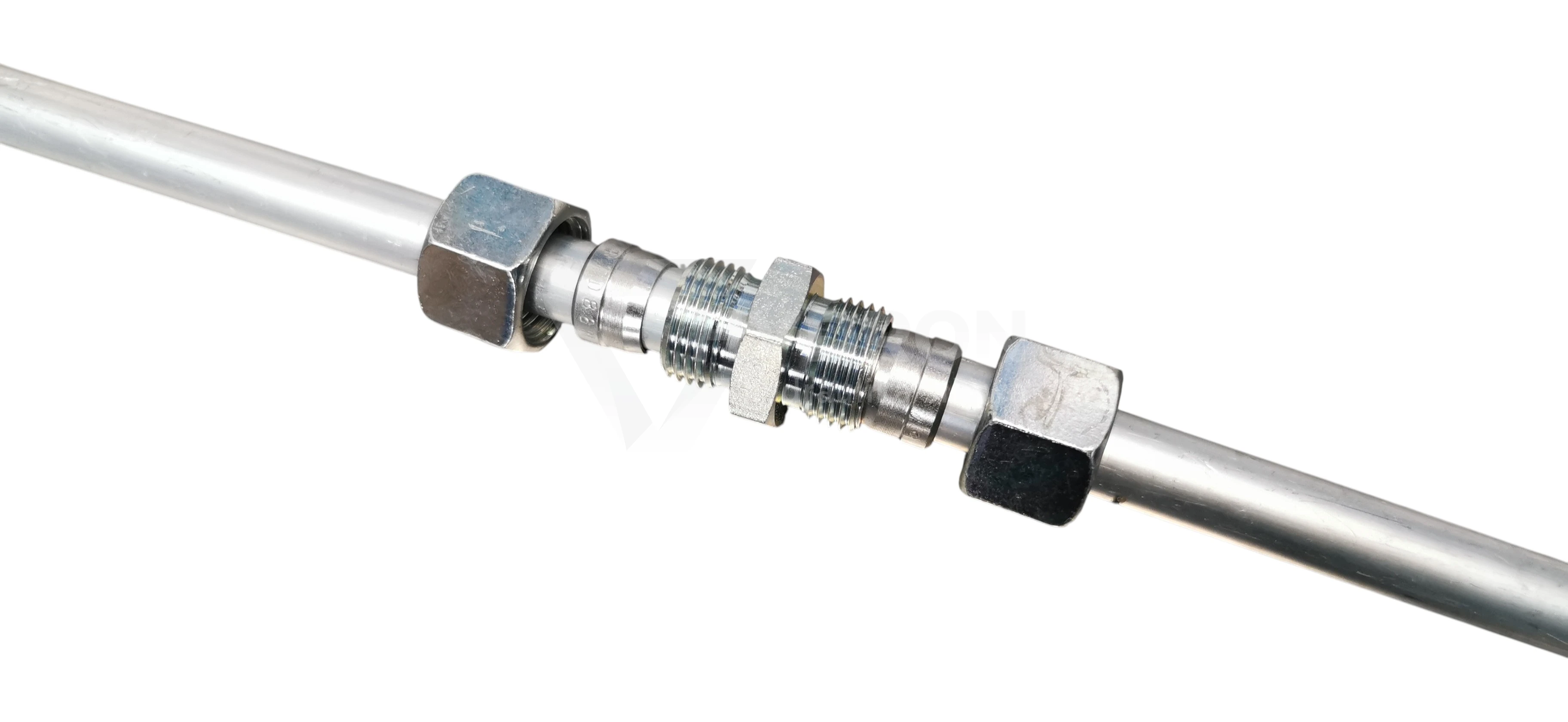

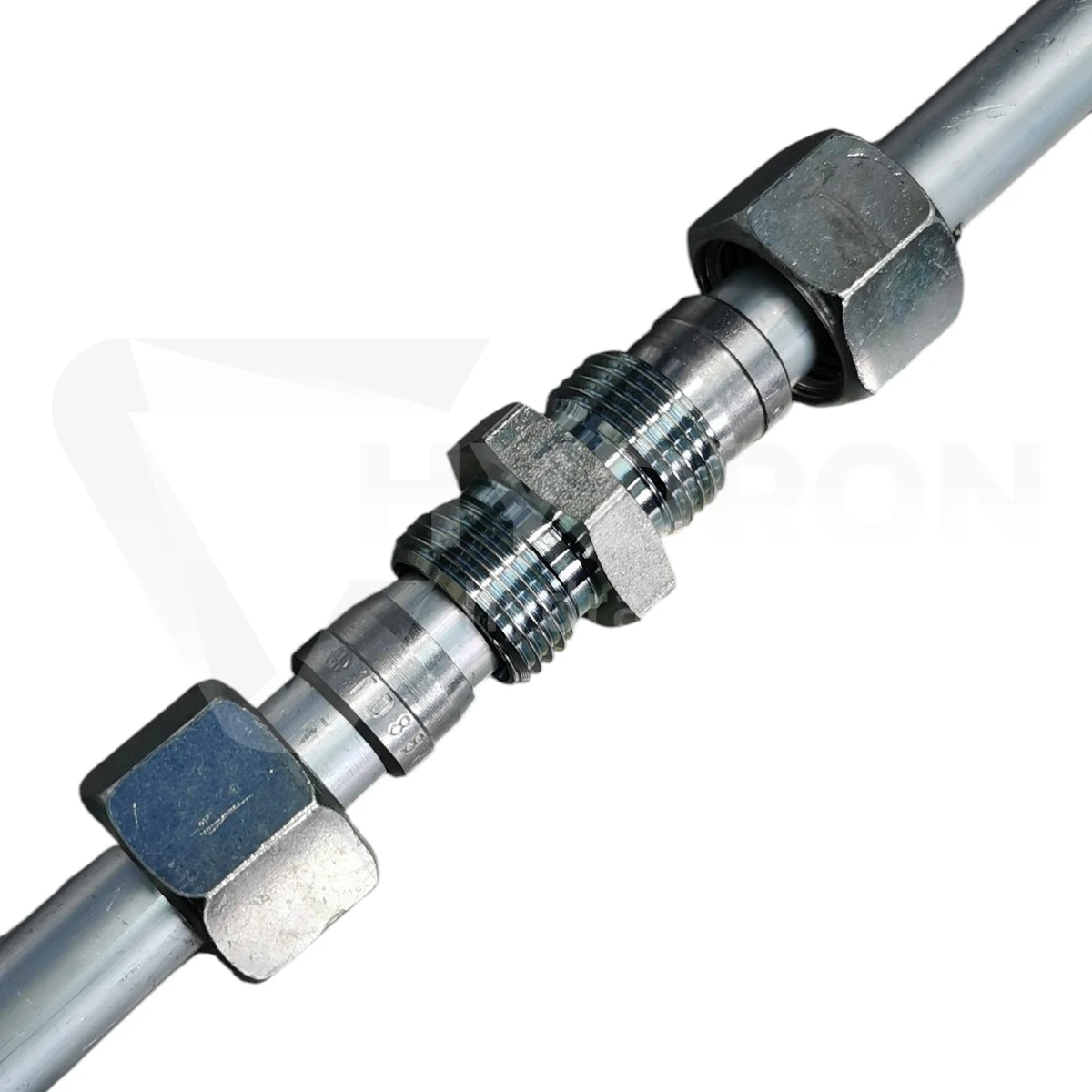

Ten wariant jest przeznaczony dla użytkowników, którzy chcą otrzymać gotowy zestaw do wykonania połączenia rurowego. W praktyce oznacza to, że nie trzeba osobno dobierać nakrętek i pierścieni zacinających do korpusu.

Ma to znaczenie szczególnie przy szybkich naprawach, produkcji seryjnej oraz wtedy, gdy zależy nam na uniknięciu przypadkowego połączenia elementów z różnych serii.

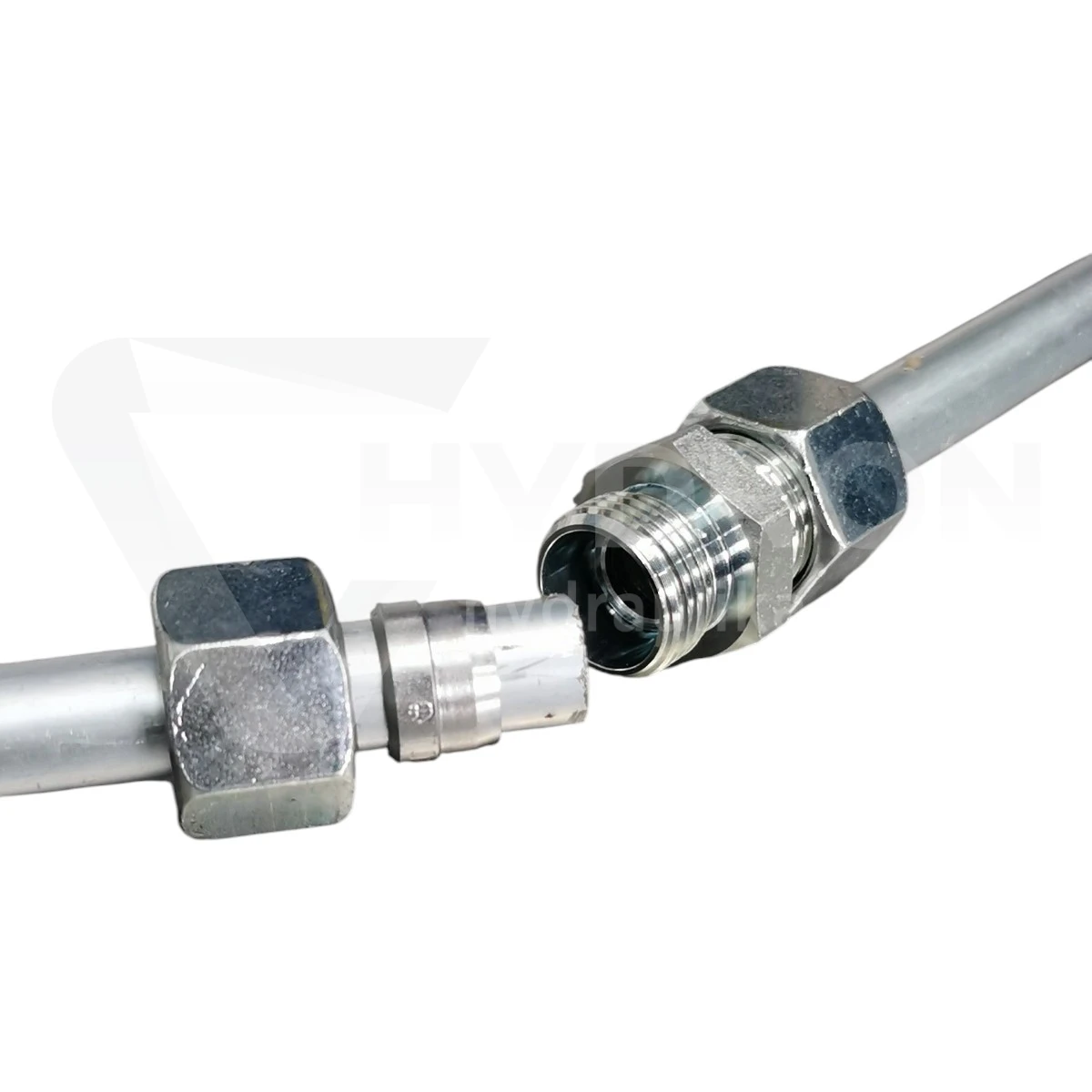

Jak działa połączenie na stożku 24°?

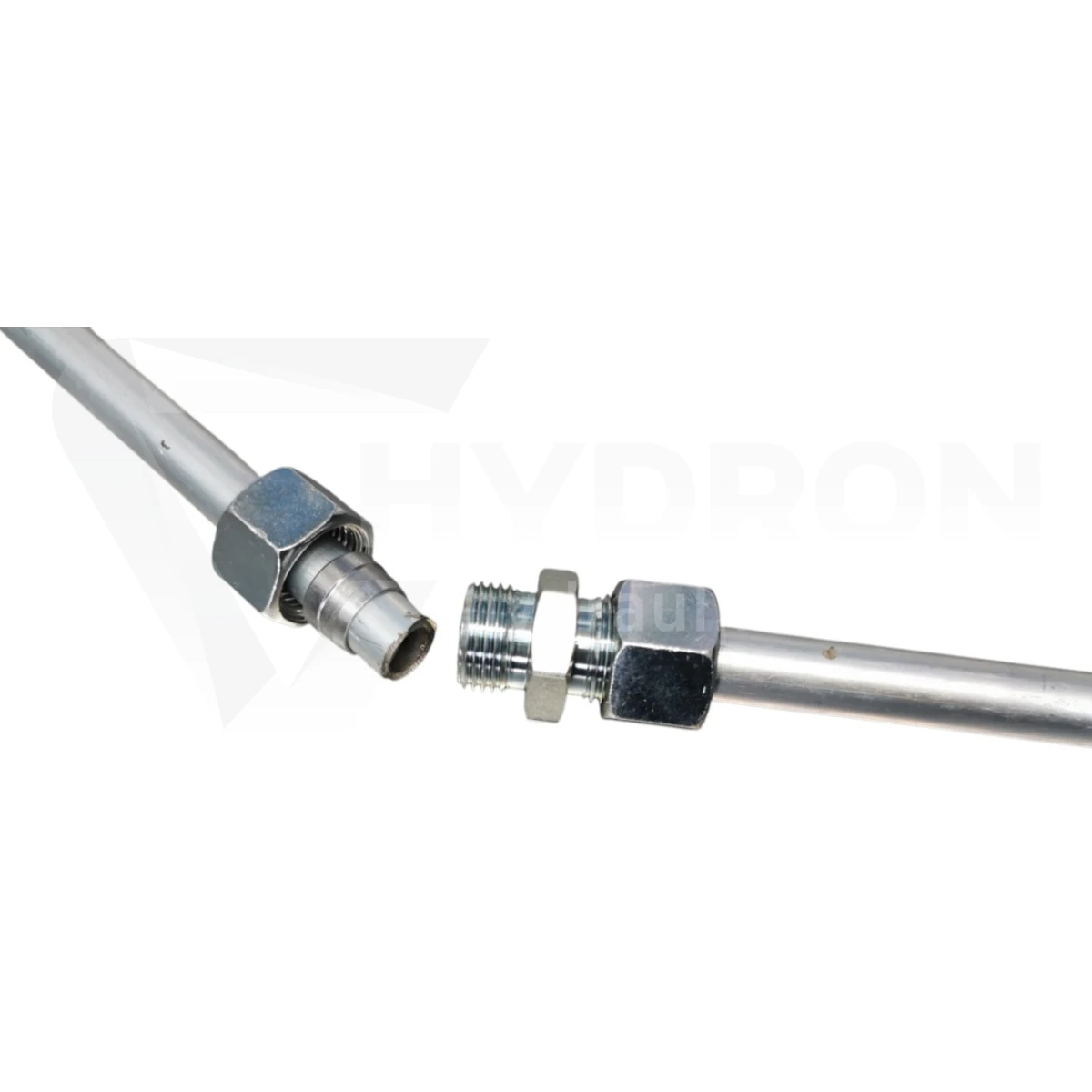

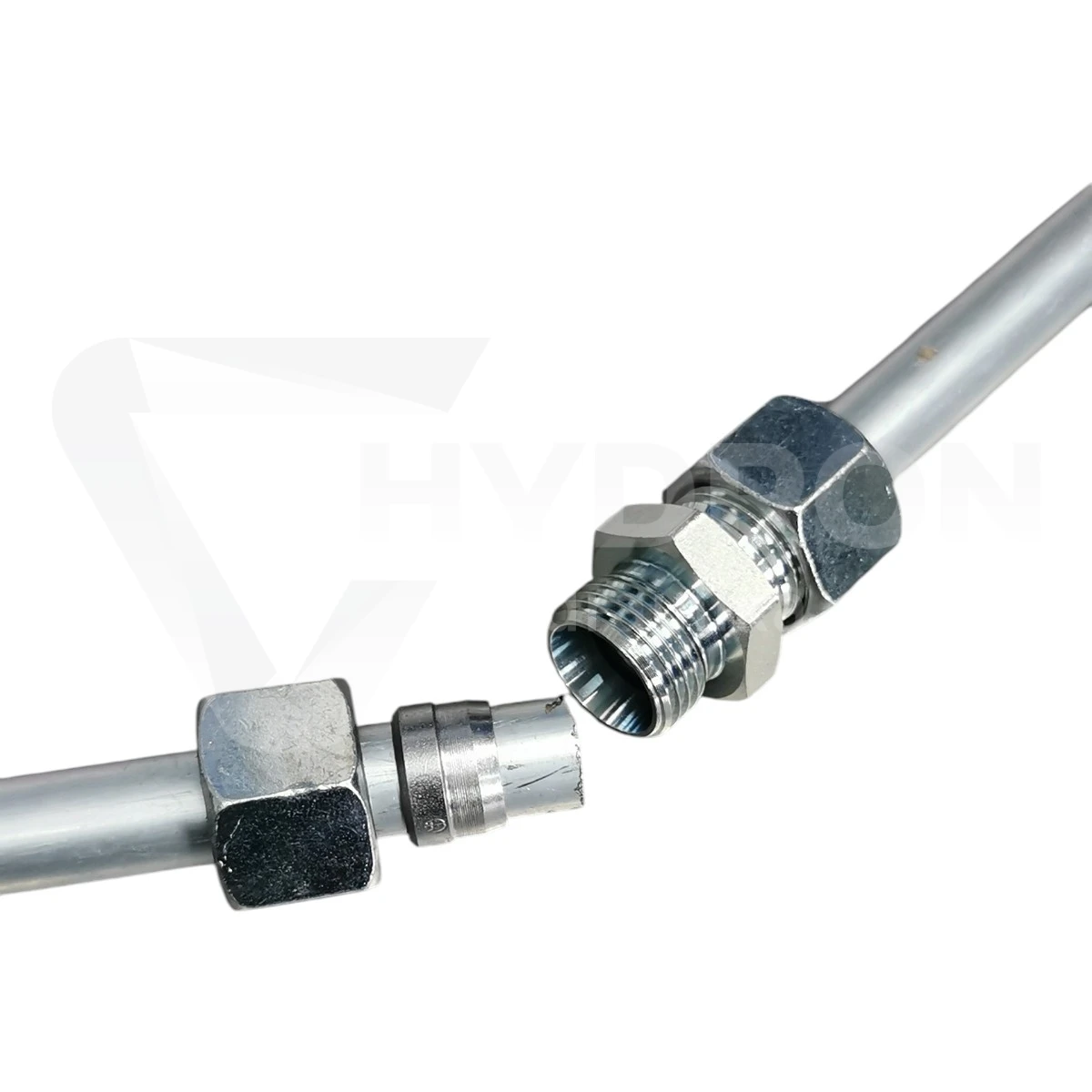

Złączka pracuje w klasycznym systemie metrycznym ze stożkiem 24°. Podczas montażu pierścień zacinający zostaje osadzony na rurce, a następnie dociśnięty nakrętką do korpusu.

Szczelność powstaje dzięki prawidłowej współpracy powierzchni stożkowej, pierścienia i rurki. Gwint M14x1,5 służy przede wszystkim do wytworzenia odpowiedniej siły docisku.

Nie uszczelniaj gwintu taśmą PTFE

W tym typie złącza gwint nie jest gwintem rurowym odpowiedzialnym za uszczelnienie medium. Nie ma więc potrzeby stosowania taśmy PTFE ani typowych uszczelniaczy do gwintów BSP czy NPT.

Jeżeli połączenie przecieka, przyczyną należy szukać raczej w nieprawidłowym montażu pierścienia, uszkodzeniu stożka, złym przygotowaniu rurki albo użyciu elementów z niewłaściwej serii.

Stal nierdzewna - po co stosować ją w hydraulice?

Wykonanie ze stali nierdzewnej jest szczególnie korzystne w miejscach, gdzie klasyczne złączki stalowe mogą być narażone na korozję. Dotyczy to zwłaszcza instalacji pracujących na zewnątrz, w wilgotnych pomieszczeniach lub w urządzeniach regularnie mytych.

Wersja nierdzewna jest również dobrym wyborem wtedy, gdy pozostała część instalacji wykonana jest z rur i armatury nierdzewnej i zależy nam na zachowaniu spójności materiałowej.

Gdzie sprawdzi się M14x1,5 8L?

w układach hydrauliki siłowej,
w agregatach hydraulicznych,
w instalacjach rurowych maszyn przemysłowych,
w maszynach rolniczych,
w maszynach leśnych,
w maszynach budowlanych,
w instalacjach wymagających zwiększonej odporności na korozję,
w naprawach i modernizacjach układów metrycznych 8L.

M14x1,5 8L a M14x1,5 6S

To jedno z najważniejszych rozróżnień przy tym rozmiarze. Oba warianty mają gwint M14x1,5, ale współpracują z innymi rurkami i inną serią:

8L - rurka 8 mm, seria lekka L,
6S - rurka 6 mm, seria ciężka S.

Dlatego tych elementów nie należy traktować jako zamienników. Gwint może się zgadzać, ale geometria całego połączenia jest inna.

Jak sprawdzić M14x1,5 suwmiarką?

Gwint M14x1,5 ma średnicę nominalną 14 mm. Przy pomiarze zewnętrznego gwintu suwmiarką wartość będzie zwykle nieco niższa od 14 mm. Dodatkowo należy potwierdzić skok 1,5 mm.

Pomiar średnicy to jednak tylko pierwszy etap identyfikacji. Przy tym produkcie równie ważne jest potwierdzenie rurki 8 mm i serii L.

Najczęstszy błąd przy zakupie

Najczęściej problem pojawia się wtedy, gdy klient identyfikuje tylko gwint M14x1,5 i nie sprawdza średnicy rurki.

W efekcie może zamówić wariant 6S zamiast 8L albo odwrotnie. Z tego powodu przy identyfikacji najlepiej sprawdzić jednocześnie:

średnicę gwintu,
skok gwintu,
średnicę zewnętrzną rurki,
seriê L lub S,
kąt stożka połączenia.

Kiedy wybrać wersję kompletną?

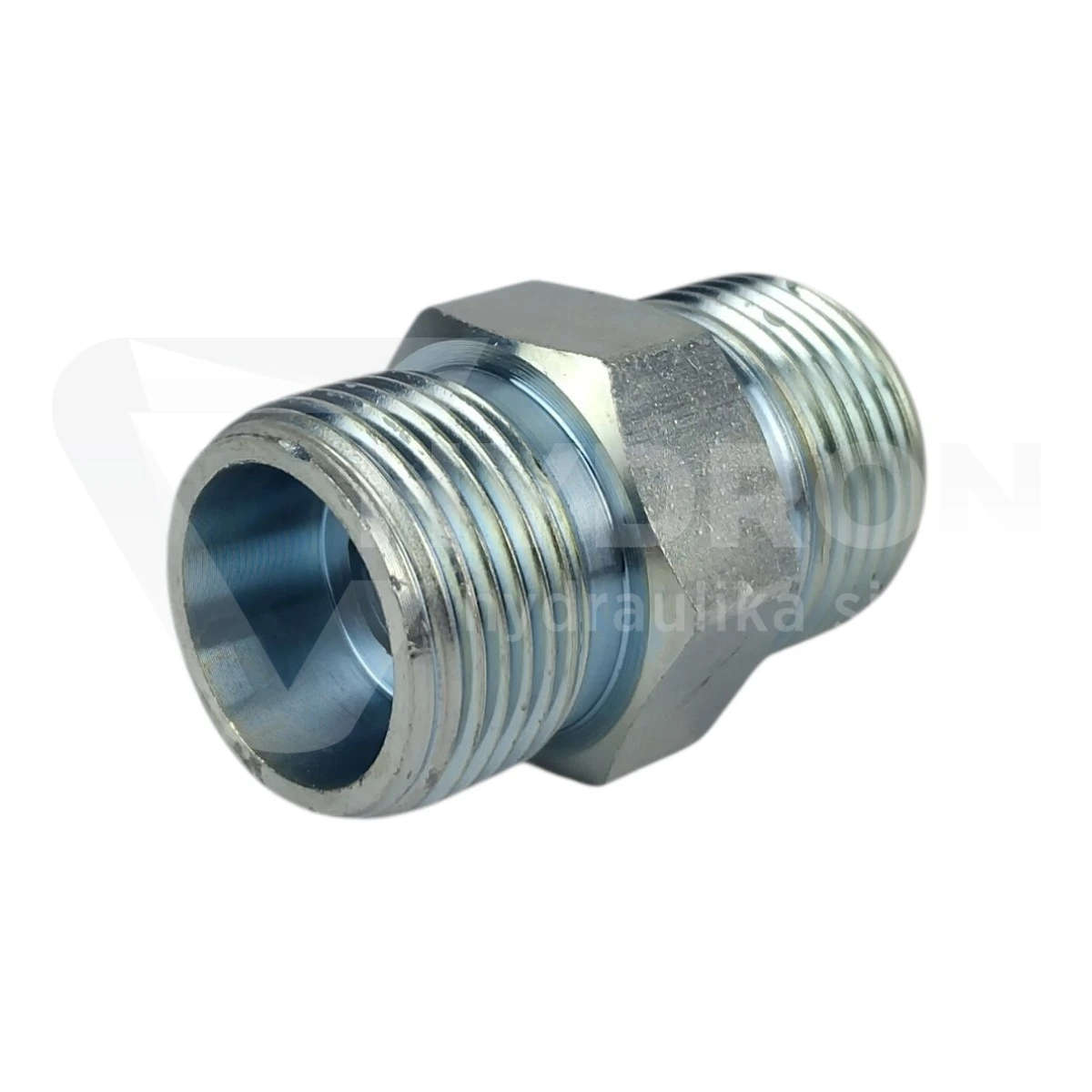

Wersja kompletna jest szczególnie praktyczna przy budowie nowej instalacji albo wtedy, gdy stare pierścienie i nakrętki nie nadają się do ponownego użycia.

Jeżeli masz już nowe i właściwie dobrane elementy zaciskowe, wystarczający może być sam korpus. Jeśli jednak zależy Ci na pewnym, spójnym zestawie, komplet jest wygodniejszym rozwiązaniem.
