Złączka M10X1 6LL /M12x1,25 6L

Przejdź do sekcji Opinie

4,70 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M10x1
Rozmiar gwintu 1 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka M10x1 6LL / M12x1,25 6L

Złączka M10x1 6LL / M12x1,25 6L to proste złącze metryczne do połączenia dwóch małych rozmiarów w układzie hydraulicznym. Po jednej stronie znajduje się gwint M10x1 w serii 6LL, po drugiej gwint M12x1,25 w serii 6L. Element stosuje się jako łącznik redukcyjny między dwoma połączeniami metrycznymi, bez przechodzenia na BSP, JIC, ORFS lub NPT.

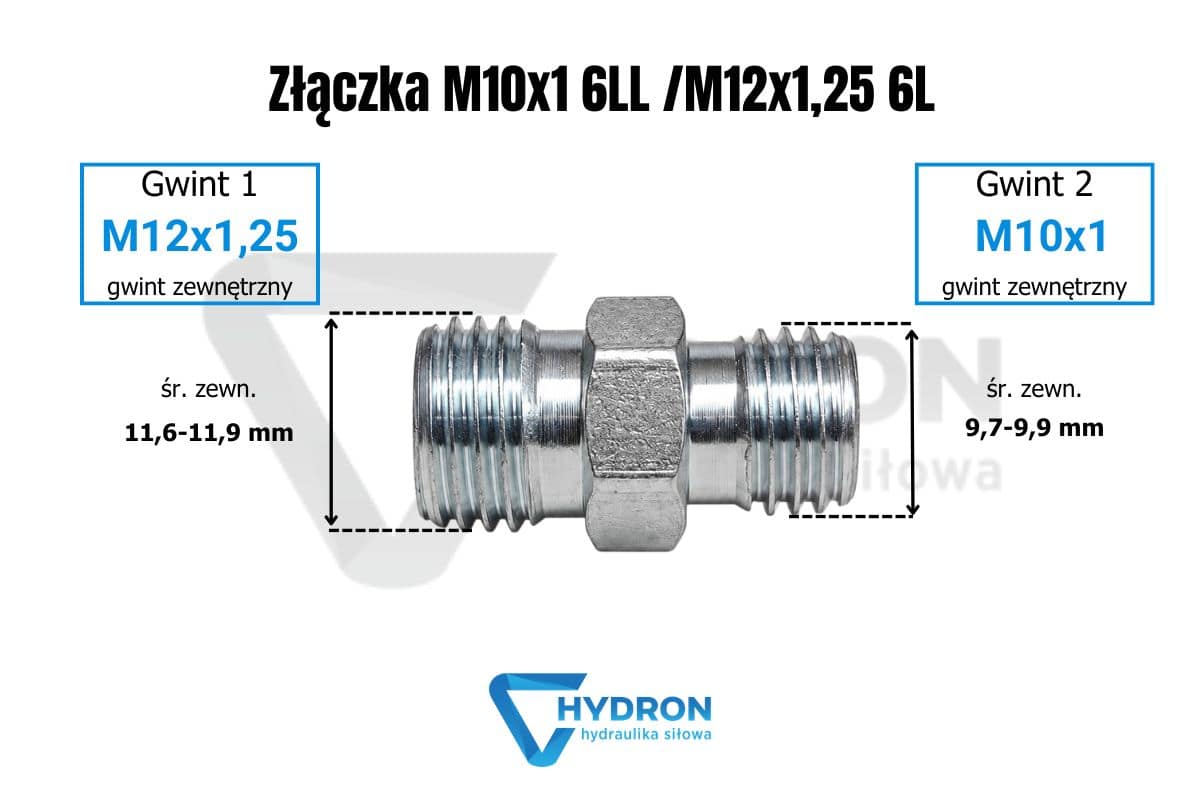

Złączka M10x1 6LL -M12x1-25 6L

Parametry techniczne

Produkt: złączka M10x1 6LL / M12x1,25 6L
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: jako złączka, łączenie elementów instalacji
Gwint 1: M10x1
Seria gwintu 1: 6LL
Wymiar gwintu M10x1: 9,7-9,9 mm zewnętrznie / 8,2-8,6 mm wewnętrznie
Gwint 2: M12x1,25
Seria gwintu 2: 6L
Gwint mniejszy: M10x1 6LL
Gwint większy: M12x1,25 6L
Ciśnienie pracy: 315 bar
Temperatura pracy: od -20°C do +120°C
Typ cieczy: olej hydrauliczny
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: PN-141 M10/M12X1,25
Kod kreskowy: 200000041229

Złączka metryczna M10x1 / M12x1,25 do połączeń 6LL i 6L

Ten produkt stosuje się wtedy, gdy w instalacji trzeba połączyć małe połączenie M10x1 6LL z większym M12x1,25 6L. Złączka pozwala wykonać przejście między dwoma rozmiarami bez dokładania kilku pośrednich adapterów. Mniejsza liczba elementów oznacza prostszy montaż i mniej punktów, które mogą wymagać kontroli szczelności. Podobne rozwiązania można porównać w kategorii złączki proste metryczne BB.

Gwint M10x1 i M12x1,25 - dlaczego trzeba sprawdzić oba końce

Przy doborze tej złączki nie wystarczy informacja, że element jest metryczny. Trzeba potwierdzić zarówno gwint M10x1, jak i M12x1,25 oraz serie 6LL i 6L. Różnica między małymi rozmiarami bywa trudna do oceny wzrokowo, a pomyłka może skutkować nieszczelnością lub uszkodzeniem elementu współpracującego. Jeżeli potrzebny jest inny wariant małej złączki, warto porównać także złączkę M10x1,25 6L / M12x1,5 6L.

Kiedy stosować złączkę M10x1 6LL / M12x1,25 6L

Złączka sprawdza się w kompaktowych układach hydraulicznych, instalacjach pomocniczych, przewodach sterujących i miejscach, gdzie występują niewielkie średnice połączeń. Może służyć do połączenia przewodu, krótkiego odcinka instalacji lub elementu metrycznego w tym samym systemie stożkowym. Jeżeli element ma być wkręcany bezpośrednio w korpus pompy, zaworu, rozdzielacza lub siłownika, trzeba wcześniej potwierdzić gniazdo i sposób uszczelnienia, a w razie potrzeby dobrać odpowiednie przyłączki proste hydrauliczne.

Ciśnienie pracy 315 bar i ocena całego odcinka

Ciśnienie pracy wynosi 315 bar. Ten parametr dotyczy samej złączki, ale cały układ należy oceniać według najsłabszego elementu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, nakrętka, pierścień albo element zamontowany po drugiej stronie połączenia. Do kontroli ciśnienia roboczego w instalacji można wykorzystać manometry hydrauliczne.

Montaż złączki M10x1 / M12x1,25 bez naprężenia

Złączka powinna być skręcana osiowo, bez ciągnięcia przewodu pod kątem. Przy małych gwintach nawet niewielkie przekoszenie może utrudnić prawidłowe skręcenie i doprowadzić do uszkodzenia połączenia. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze małych złączek metrycznych

Najczęstszy błąd to dobór elementu tylko po jednym gwincie, bez sprawdzenia drugiej strony. Drugi problem to pomylenie M12x1,25 z M12x1,5. Trzeci błąd pojawia się wtedy, gdy przewód nie ma podparcia i cała jego praca przenosi się na małe połączenie gwintowe. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne oraz uchwyty i obejmy do rur oraz przewodów.
