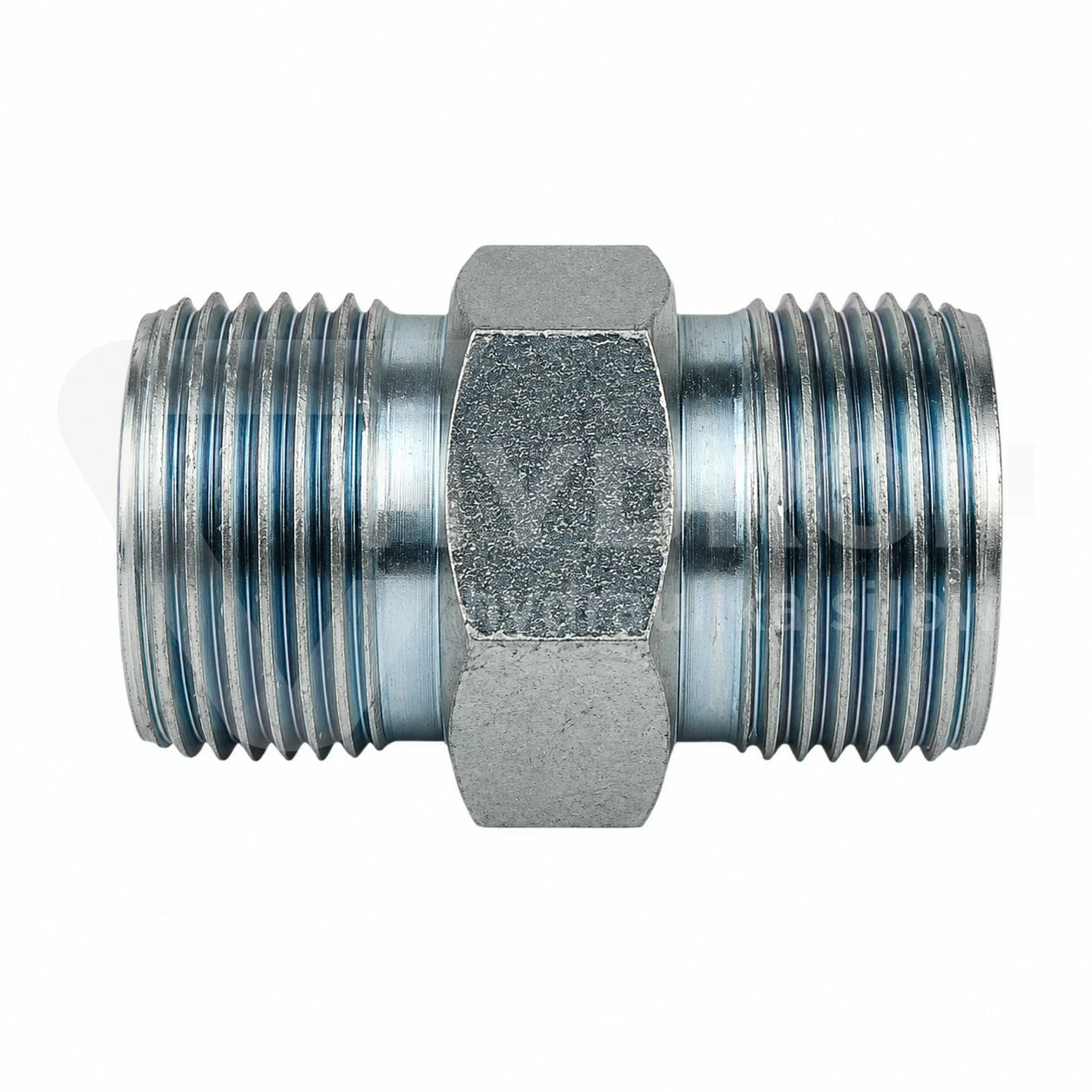

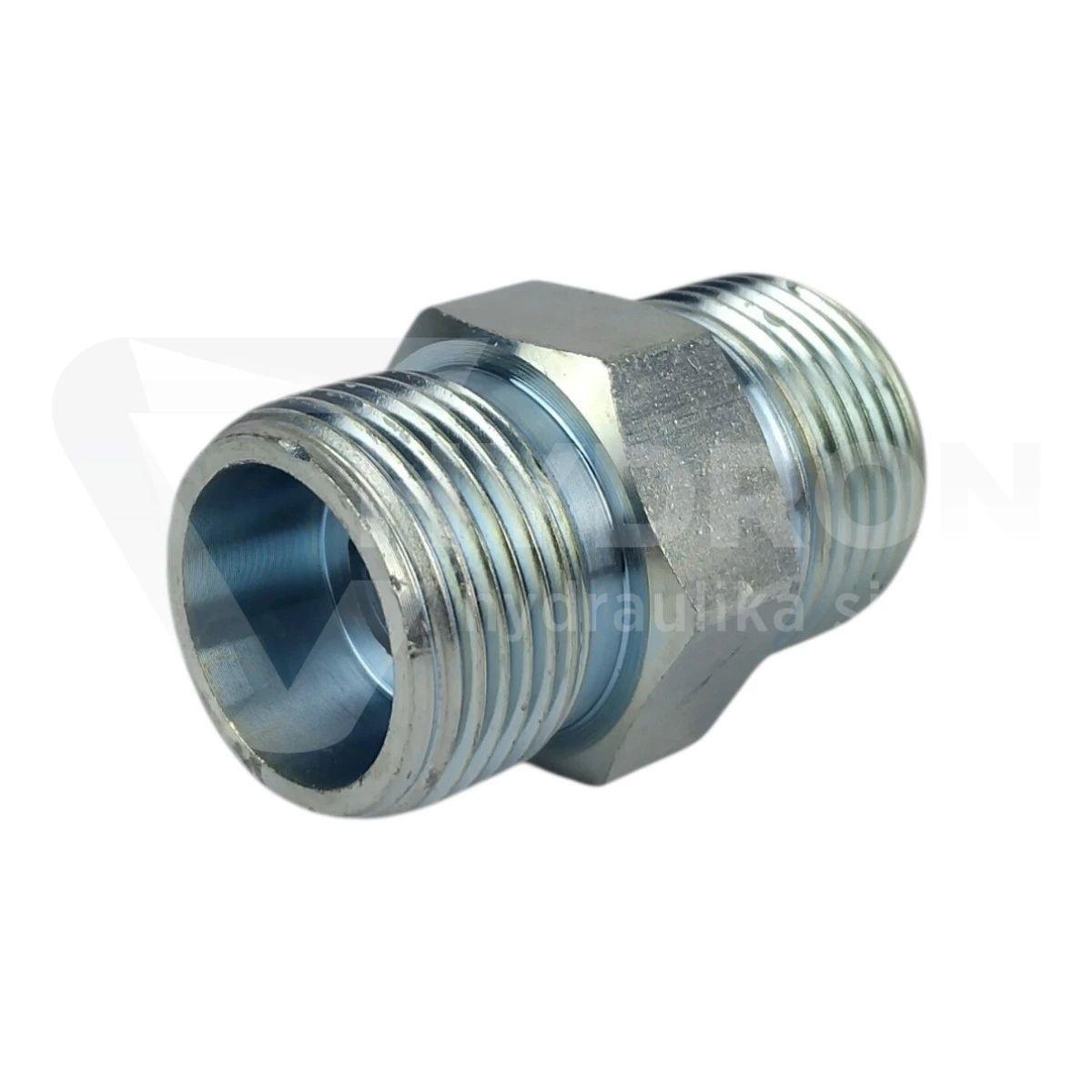

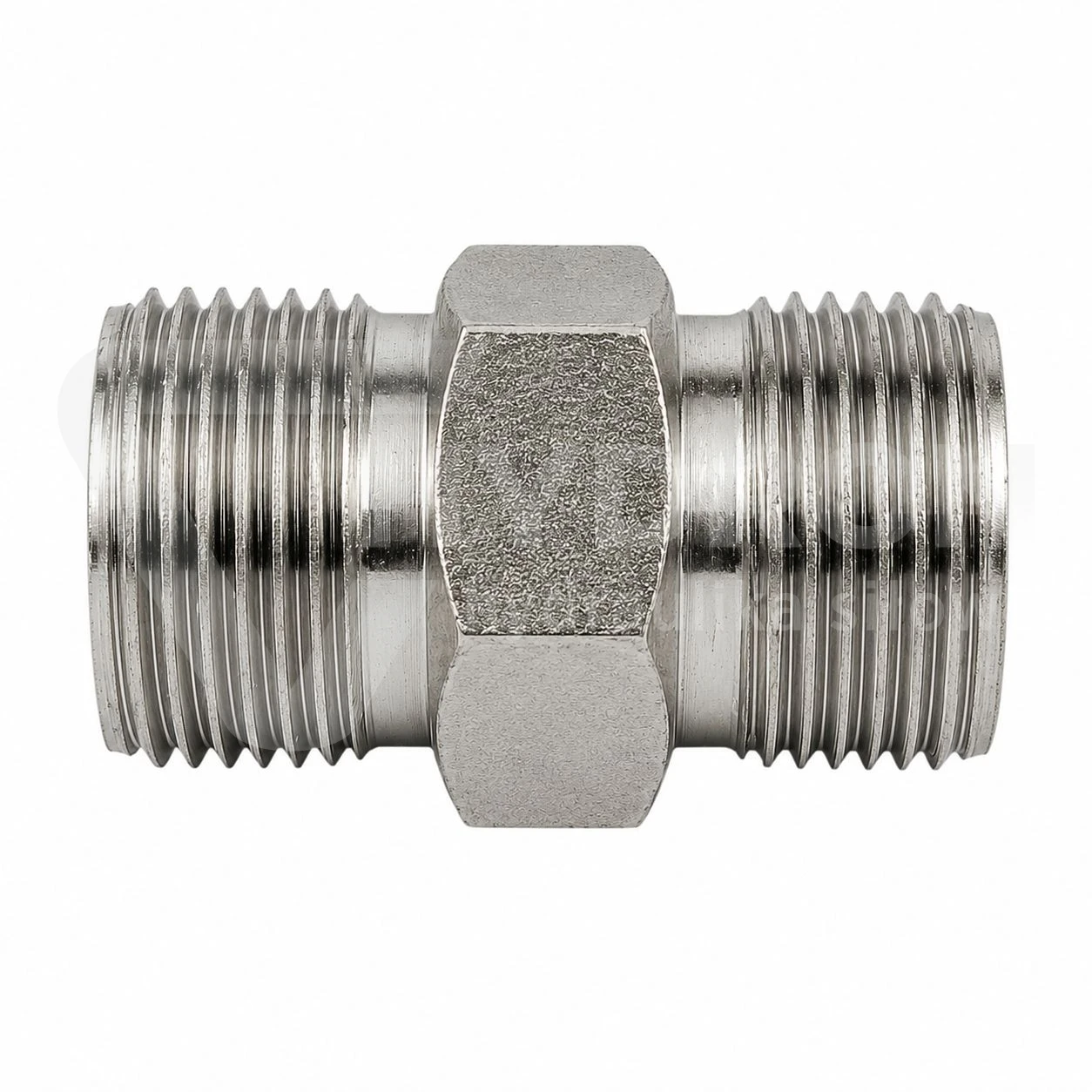

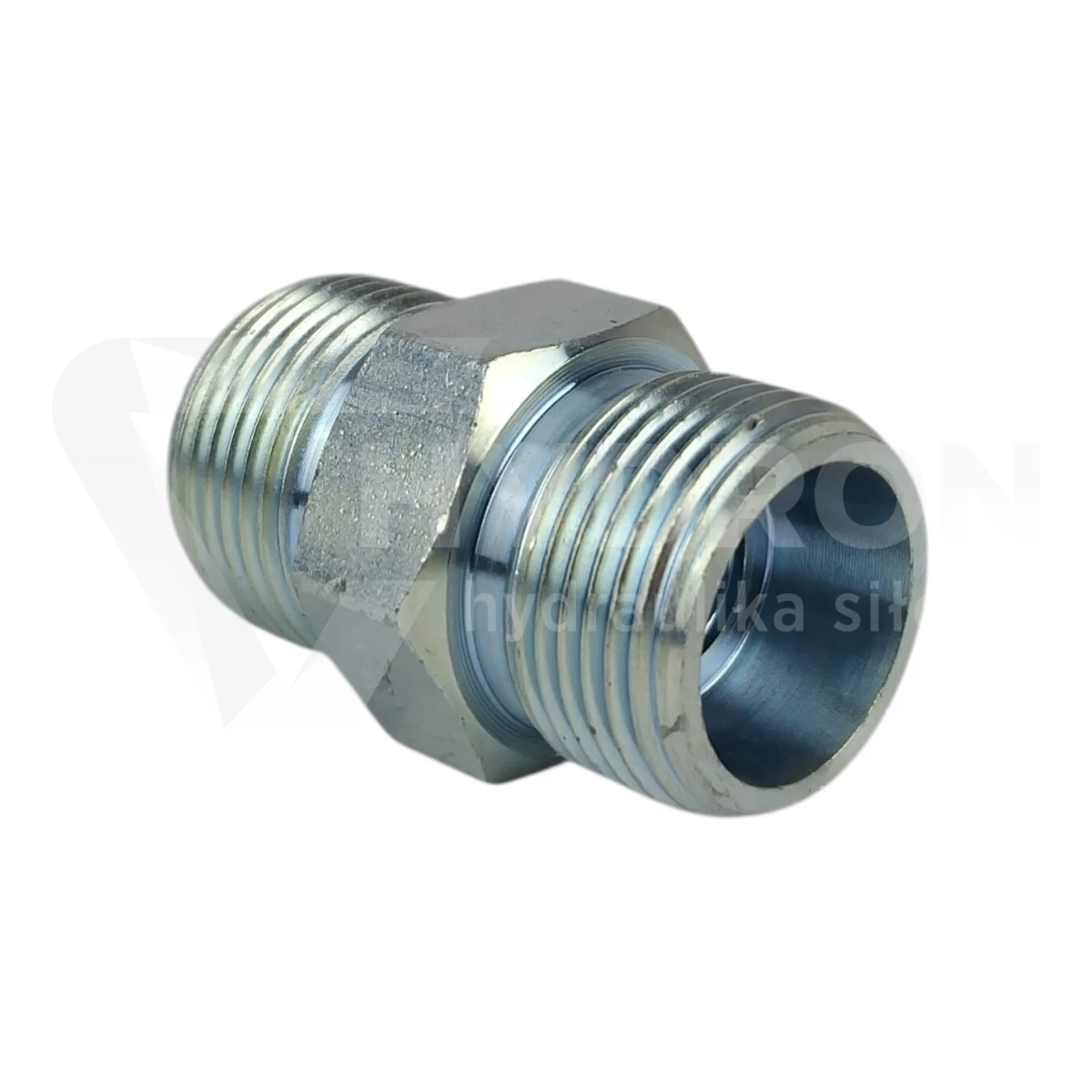

Złączka prosta BB M36x2 28L / M52X2 38S

Przejdź do sekcji Opinie

170,97 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M52X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73140 Przyłączki proste
Temperatura pracy brak danych
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał brak danych

Opis

Złączka prosta BB M36x2 28L / M52x2 38S

Złączka prosta BB M36x2 28L / M52x2 38S to metryczny łącznik hydrauliczny przeznaczony do wykonania prostego przejścia pomiędzy dwoma różnymi rozmiarami systemu rurowego. Po jednej stronie posiada przyłącze M36x2 odpowiadające rurze 28L, natomiast po drugiej M52x2 przeznaczone dla systemu 38S. Taka konfiguracja pozwala połączyć elementy należące do dwóch różnych serii DIN 2353 bez wykonywania dodatkowych przejść pośrednich.

Parametry techniczne

typ: złączka hydrauliczna prosta,
oznaczenie: BB,
wykonanie: redukcyjne / przejściowe,
gwint strony 1: M36x2,
system strony 1: 28L,
średnica rury strony 1: 28 mm,
gwint strony 2: M52x2,
system strony 2: 38S,
średnica rury strony 2: 38 mm,
rodzaj gwintów: metryczne zewnętrzne,
system połączenia: DIN 2353,
zastosowanie: hydrauliczne instalacje rurowe.

Przejście z 28L na 38S

Najważniejszą cechą tej złączki jest połączenie dwóch różnych systemów wymiarowych. Strona 28L należy do serii lekkiej L i jest związana z rurą o średnicy zewnętrznej 28 mm. Druga strona 38S należy do serii ciężkiej S i odpowiada rurze 38 mm.

Złączka może więc pełnić funkcję bezpośredniego adaptera pomiędzy fragmentami instalacji wykonanymi w różnych średnicach i seriach.

M36x2 nie zawsze oznacza 28L

Przy doborze strony M36x2 należy zachować szczególną ostrożność. Ten sam gwint występuje w systemie DIN 2353 zarówno jako 28L, jak i 25S. Mimo identycznego oznaczenia gwintu są to połączenia przeznaczone do innych średnic rur i innych serii.

W tym produkcie właściwą konfiguracją jest M36x2 28L, czyli strona przeznaczona do systemu lekkiego dla rury 28 mm.

M52x2 38S sprawdź serię przed montażem

Podobna sytuacja występuje po stronie M52x2. W ofercie elementów metrycznych gwint M52x2 może odpowiadać zarówno 38S, jak i 42L. Dlatego pomiar samej średnicy i skoku gwintu nie wystarcza do poprawnego dobrania elementu.

W przypadku tej złączki wymagany jest system 38S, czyli seria ciężka przeznaczona dla rury o średnicy zewnętrznej 38 mm.

Co oznaczają litery L i S?

Litera L oznacza serię lekką, natomiast S serię ciężką systemu metrycznego. Oznaczenia te wpływają na dobór rury, pierścienia zacinającego i nakrętki, dlatego nie należy traktować ich jako informacji drugorzędnej.

W tym wariancie jedna złączka łączy stronę 28L ze stroną 38S, co jest szczególnie przydatne podczas przebudowy instalacji lub łączenia podzespołów wykonanych w różnych standardowych rozmiarach.

System DIN 2353 i połączenie 24°

Złączki metryczne tego typu należą do systemu DIN 2353, w którym połączenie rury realizowane jest przy użyciu odpowiednio dobranej nakrętki oraz pierścienia zacinającego współpracującego z powierzchnią 24°.

Aby uzyskać prawidłowe połączenie, wszystkie elementy po danej stronie muszą odpowiadać właściwej średnicy rury oraz serii L lub S.

Gdzie stosuje się złączkę BB 28L / 38S?

Złączka może być stosowana w układach hydrauliki siłowej, instalacjach olejowych oraz rurowych układach maszyn przemysłowych, rolniczych i budowlanych. Przydaje się szczególnie podczas modernizacji układu, kiedy trzeba połączyć istniejącą rurę 28L z elementem instalacji wykonanym w systemie 38S.

Najczęstszy błąd przy doborze

Najczęstszym błędem jest zamówienie elementu wyłącznie na podstawie gwintów M36x2 i M52x2. Takie oznaczenie nie określa jeszcze jednoznacznie rodzaju połączenia.

M36x2 może występować jako 28L lub 25S,
M52x2 może występować jako 38S lub 42L,
w tym wariancie wymagane jest dokładnie 28L / 38S.

Dlatego przed zakupem warto sprawdzić średnice zewnętrzne rur, a nie tylko zmierzyć gwinty.

Co sprawdzić przed zakupem?

czy pierwsza strona instalacji wykorzystuje rurę 28 mm w serii L,
czy wymagany gwint pierwszej strony to M36x2,
czy druga strona wykorzystuje rurę 38 mm w serii S,
czy wymagany gwint drugiej strony to M52x2,
czy stosowane nakrętki i pierścienie odpowiadają dokładnie seriom 28L i 38S.

Złączka redukcyjna do hydrauliki siłowej

M36x2 28L / M52x2 38S to rozwiązanie dla instalacji, w których konieczne jest bezpośrednie przejście pomiędzy różnymi średnicami rur i jednocześnie pomiędzy serią lekką a ciężką. Pozwala ograniczyć liczbę dodatkowych adapterów i wykonać zwarte, uporządkowane połączenie.
