Złączka prosta BB M36x2 28L / M52X2 42L

Przejdź do sekcji Opinie

170,97 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M52X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 630 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał brak danych

Opis

Złączka prosta redukcyjna BB M36x2 28L / M52x2 42L

Złączka prosta BB M36x2 28L / M52x2 42L to metryczna złączka redukcyjna przeznaczona do łączenia dwóch elementów instalacji hydraulicznej o różnych rozmiarach. Po jednej stronie posiada gwint zewnętrzny M36x2 odpowiadający systemowi 28L, a po drugiej gwint zewnętrzny M52x2 przeznaczony do systemu 42L. Obie strony należą do lekkiej serii L i wykorzystują typowe dla systemu DIN 2353 powierzchnie stożkowe 24°.

Parametry techniczne złączki BB

typ: złączka hydrauliczna prosta redukcyjna,
oznaczenie: BB,
wykonanie: obustronnie gwint zewnętrzny metryczny,
gwint 1: M36x2,
rozmiar strony 1: 28L,
średnica rury dla strony 1: 28 mm,
gwint 2: M52x2,
rozmiar strony 2: 42L,
średnica rury dla strony 2: 42 mm,
seria: lekka L,
kąt gniazda: 24°,
norma systemu: DIN 2353 / PN-EN ISO 8434-1,
materiał rodziny: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
zakres temperatur dla rodziny: od -20°C do +120°C,
przeznaczenie: łączenie elementów hydraulicznych o różnych rozmiarach metrycznych.

Złączka redukcyjna 28L na 42L

Najważniejszą funkcją tego wariantu jest redukcja pomiędzy dwoma rozmiarami serii lekkiej. Strona M36x2 współpracuje z systemem 28L, natomiast strona M52x2 odpowiada systemowi 42L. Dzięki temu złączka może zostać wykorzystana tam, gdzie konieczne jest przejście pomiędzy instalacją rurową o średnicy 28 mm a większym rozmiarem 42 mm.

Nie jest to zwykły nypel z dwoma przypadkowymi gwintami metrycznymi. Oznaczenia 28L i 42L odnoszą się do konkretnych rozmiarów rur oraz lekkiej serii złączy hydraulicznych zgodnych z systemem DIN 2353.

Co oznacza symbol BB?

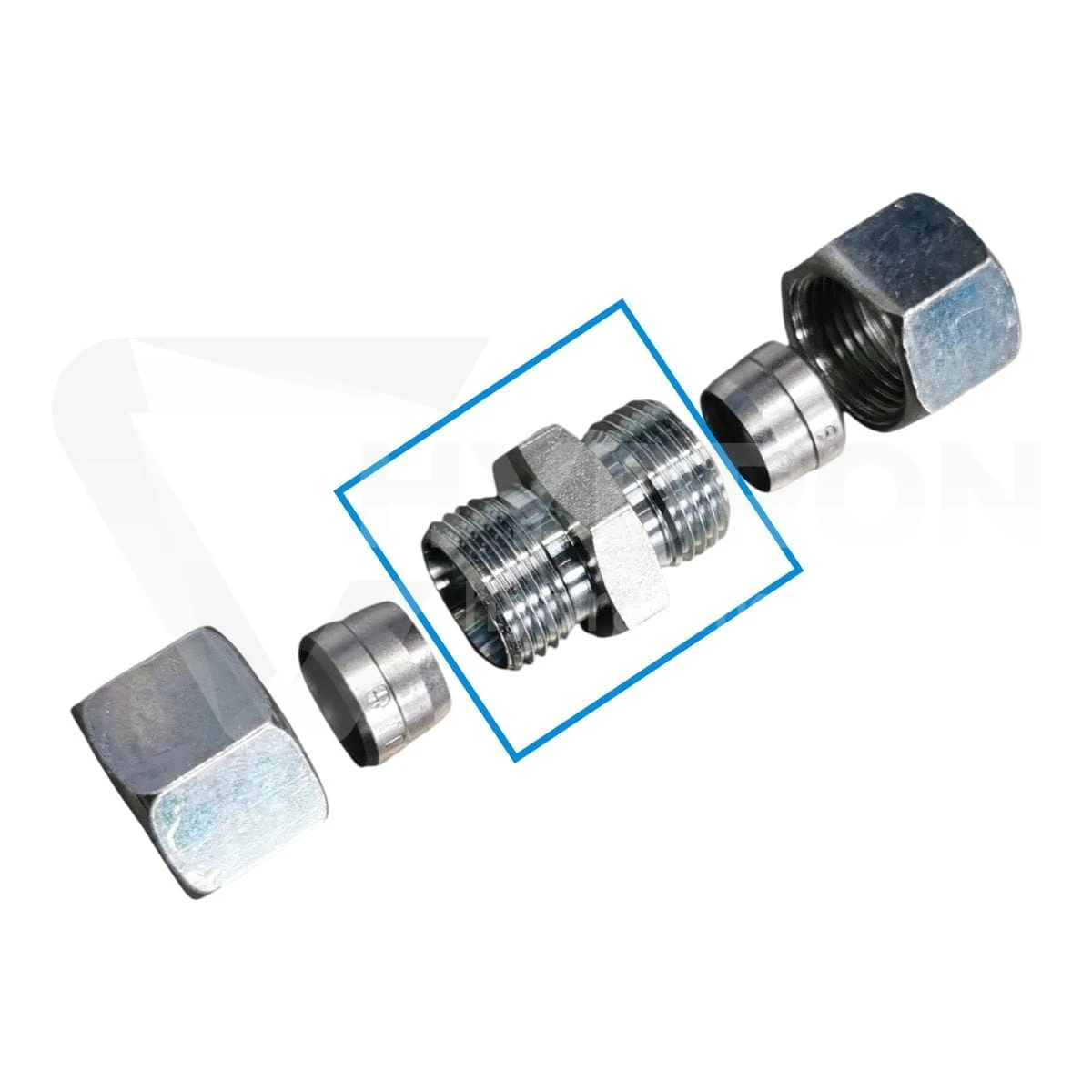

W oznaczeniach stosowanych przez HYDRON symbol BB określa prosty korpus złączki posiadający po obu stronach gwinty zewnętrzne. Tego typu elementy służą przede wszystkim do łączenia dwóch przewodów, rur lub innych elementów wyposażonych w odpowiednie nakrętki i pierścienie zacinające.

Wariant redukcyjny różni się od standardowej złączki BB tym, że po obu stronach zastosowano inne rozmiary gwintów i rur.

System DIN 2353 i stożek 24°

Złączki BB z tej rodziny wykonywane są w systemie metrycznym DIN 2353, odpowiadającym normie PN-EN ISO 8434-1. System wykorzystuje gniazdo stożkowe 24° i współpracuje z odpowiednio dobranym pierścieniem zacinającym oraz nakrętką.

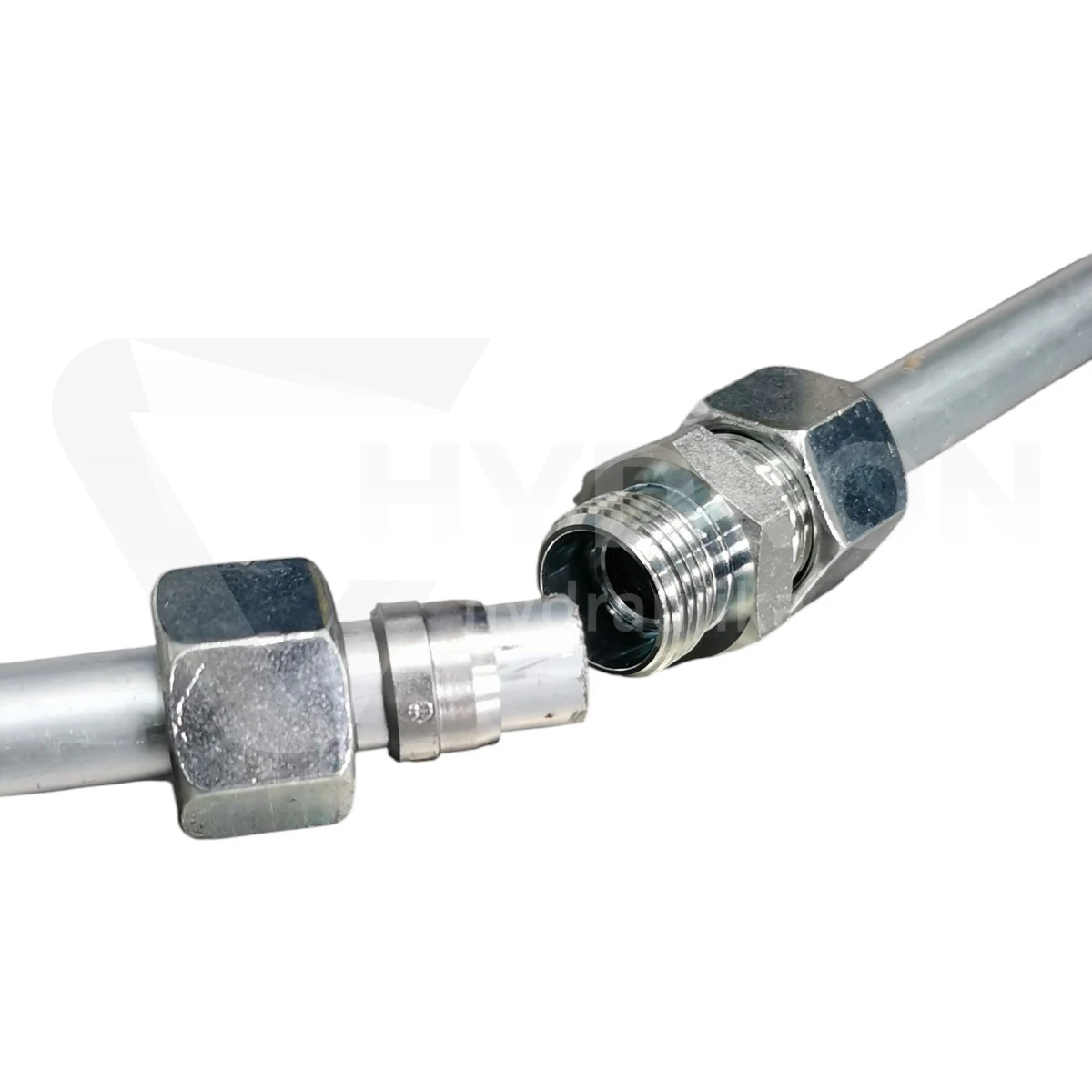

Podczas montażu pierścień zacina się na powierzchni rury i tworzy mechaniczne połączenie z korpusem złączki. Prawidłowy dobór średnicy rury, serii L oraz komponentów montażowych jest warunkiem poprawnego wykonania połączenia.

M36x2 28L – strona mniejsza

Gwint M36x2 w tej konfiguracji odpowiada lekkiej serii 28L i jest przeznaczony do współpracy z rurą o średnicy zewnętrznej 28 mm oraz odpowiednią nakrętką i pierścieniem zacinającym 28L.

Nie należy mylić M36x2 28L z wariantem M36x2 25S. Ten sam rozmiar gwintu M36x2 występuje także w ciężkiej serii S dla rury 25 mm, ale są to różne systemy i nie powinny być traktowane jako zamienne.

M52x2 42L – strona większa

Druga strona posiada gwint M52x2 i odpowiada lekkiej serii 42L. Jest przeznaczona do współpracy z rurą o średnicy zewnętrznej 42 mm oraz elementami montażowymi właściwymi dla 42L.

Również w przypadku gwintu M52x2 należy zwrócić uwagę na serię. M52x2 występuje także w ciężkiej serii 38S, dlatego sam pomiar gwintu nie wystarcza do prawidłowej identyfikacji złączki.

Dlaczego seria L jest ważna?

Litera L oznacza serię lekką systemu metrycznego. Dobierając elementy do instalacji, należy zawsze brać pod uwagę nie tylko średnicę gwintu, ale również serię L lub S oraz średnicę zewnętrzną rury.

Przykładowo M36x2 może oznaczać 28L albo 25S, a M52x2 może odpowiadać 42L albo 38S. Zastosowanie elementu z niewłaściwej serii może uniemożliwić prawidłowe osadzenie pierścienia i wykonanie szczelnego połączenia.

Gdzie stosuje się redukcję BB 28L / 42L?

Złączka może być stosowana w układach hydrauliki siłowej, instalacjach olejowych, maszynach przemysłowych, rolniczych, budowlanych oraz w układach rurowych, w których konieczne jest proste przejście pomiędzy dwoma średnicami rur.

Wariant redukcyjny jest szczególnie przydatny podczas modernizacji instalacji, wymiany fragmentów orurowania lub łączenia sekcji układu wykonanych w różnych średnicach.

Najczęstsze błędy przy doborze

Najczęstszym błędem jest dobór złączki wyłącznie według gwintów M36x2 i M52x2 bez sprawdzenia serii. W tym produkcie wymagane są odpowiednio 28L i 42L.

Drugim typowym błędem jest pomylenie średnicy gwintu z średnicą rury. M36x2 nie oznacza rury 36 mm, a M52x2 nie oznacza rury 52 mm. W tej konfiguracji właściwe średnice rur wynoszą odpowiednio 28 mm oraz 42 mm.

Złączki proste BB w HYDRON

Pozostałe rozmiary oraz warianty redukcyjne znajdziesz w kategorii złączki proste metryczne BB.

Najczęstsze pytania

Jakie gwinty posiada złączka?

Po jednej stronie znajduje się gwint zewnętrzny M36x2, a po drugiej gwint zewnętrzny M52x2.

Jakie średnice rur obsługuje?

Strona M36x2 odpowiada rurze 28 mm w serii 28L, natomiast M52x2 odpowiada rurze 42 mm w serii 42L.

Czy jest to złączka redukcyjna?

Tak. Łączy dwa różne rozmiary systemu metrycznego: 28L i 42L.

Czy M36x2 28L można zastąpić M36x2 25S?

Nie należy traktować ich jako zamienników. Mimo zgodnego gwintu M36x2 są to różne serie i różne średnice rur: 28L należy do serii lekkiej, a 25S do ciężkiej.
