Złączka prosta BB M12X1 6L

Przejdź do sekcji Opinie

5,72 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

dostępny.

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1
Rozmiar gwintu 1 w milimetrach nie dotyczy
Rozmiar gwintu 2 M12X1
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy brak danych
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M12x1 6L

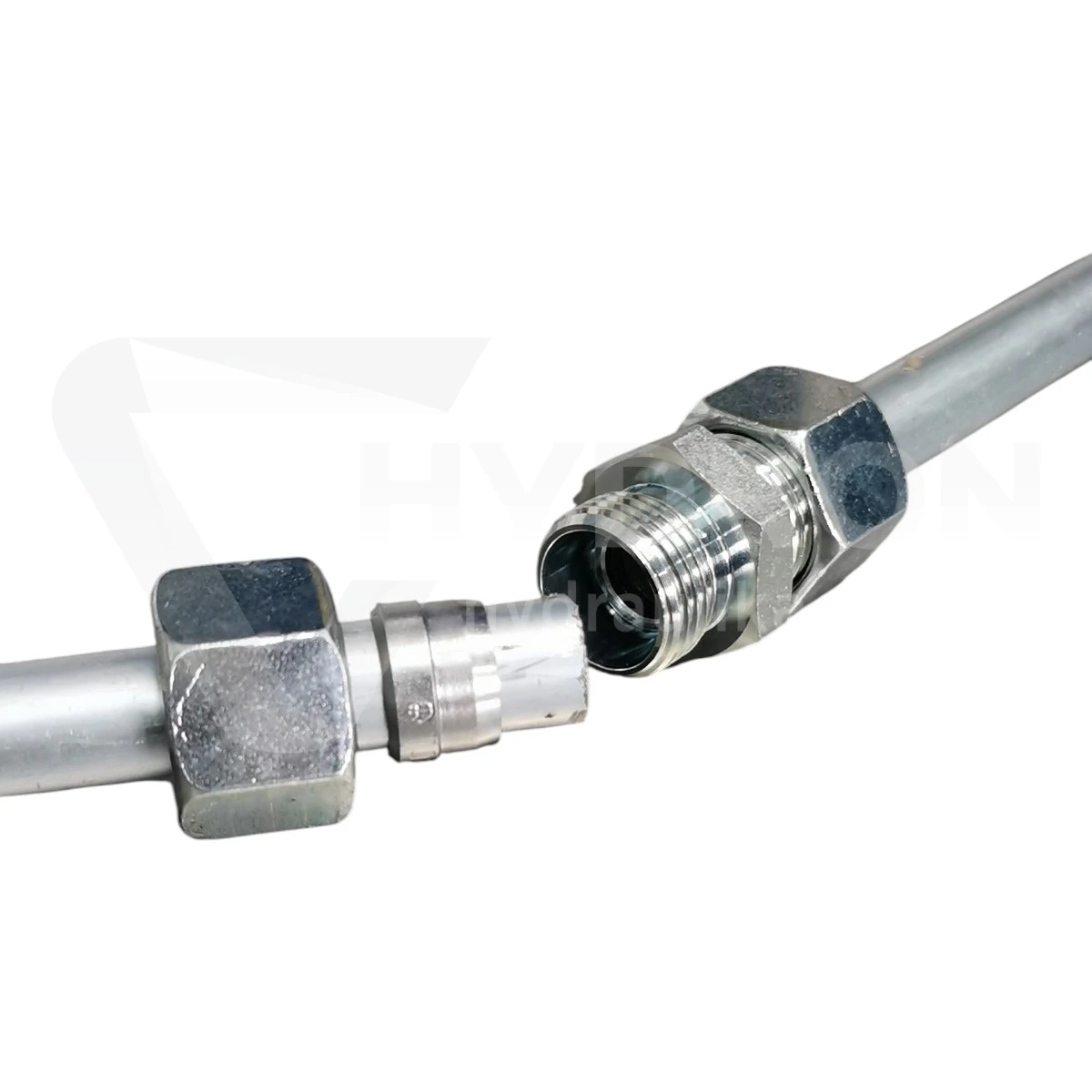

Złączka prosta BB M12x1 6L to prosty element przyłączeniowy hydrauliki siłowej wyposażony w gwinty zewnętrzne. Produkt oznaczony jest jako wariant M12x1 / 6L i może służyć do wykonywania prostych połączeń pomiędzy odpowiednio dobranymi elementami instalacji hydraulicznej. Korpus typu BB umożliwia połączenie dwóch przewodów lub przyłączy bez zmiany kierunku prowadzenia instalacji.

Parametry techniczne

typ: złączka hydrauliczna prosta,
oznaczenie: BB,
konstrukcja: prosta,
rodzaj przyłącza: gwint zewnętrzny,
oznaczenie gwintu według karty produktu: M12x1,
oznaczenie rozmiaru: 6L,
zastosowanie: hydraulika siłowa i połączenia przewodów hydraulicznych.

Co oznacza złączka hydrauliczna BB?

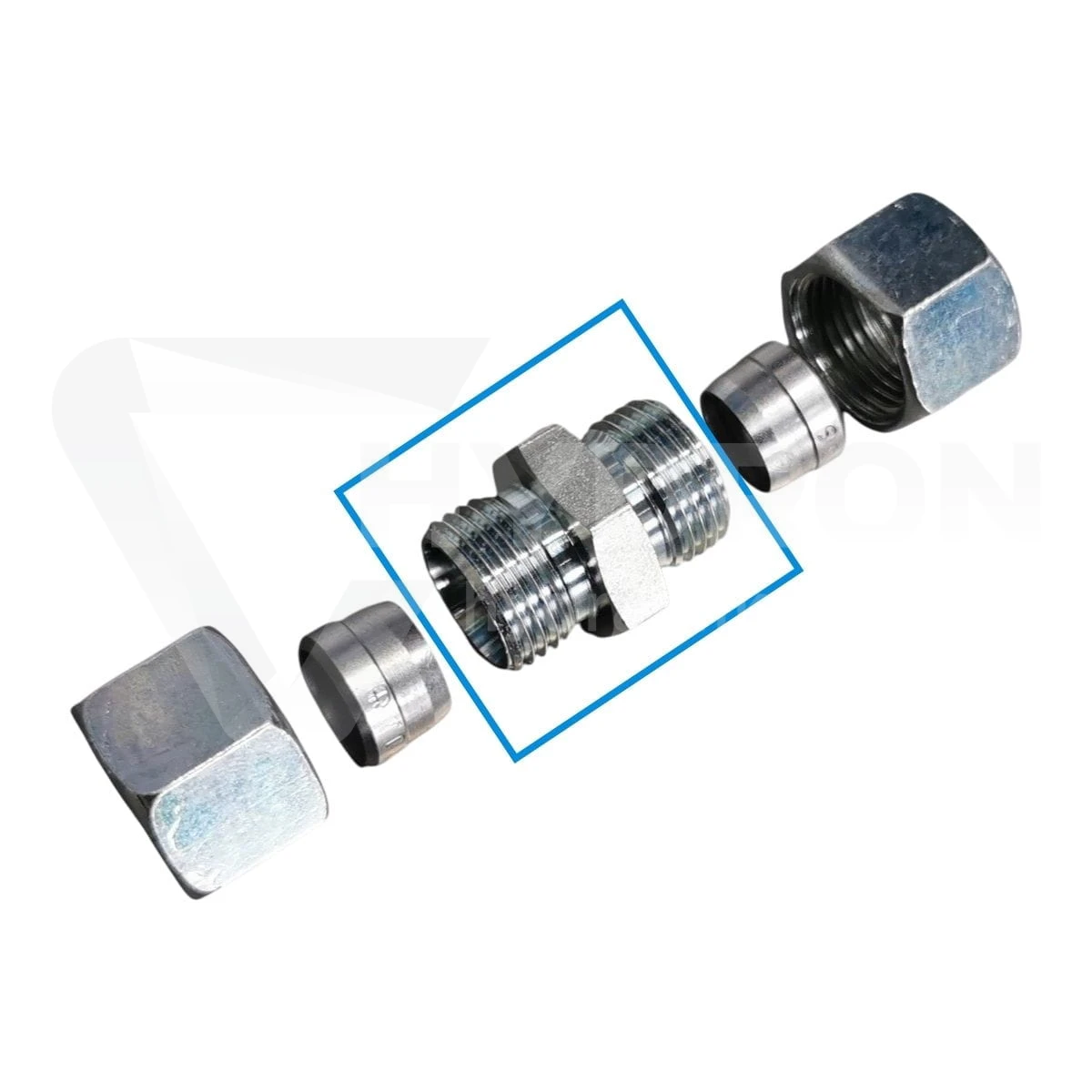

Symbol BB jest stosowany przez HYDRON dla prostych korpusów złączek posiadających gwinty zewnętrzne po obu stronach. Tego rodzaju złącza są wykorzystywane do łączenia przewodów hydraulicznych, rur oraz innych elementów instalacji wyposażonych w odpowiednie przyłącza wewnętrzne.

Prosta konstrukcja pozwala wykonać połączenie bez zmiany kierunku instalacji. Sześciokątna część korpusu umożliwia przytrzymanie złączki odpowiednim kluczem podczas montażu.

Oznaczenie M12x1 – co należy sprawdzić?

Według obecnej nazwy produktu złączka posiada gwint M12x1. Pierwsza wartość oznacza nominalną średnicę gwintu 12 mm, natomiast wartość 1 określa skok gwintu wynoszący 1 mm.

Przy wymianie istniejącej złączki należy szczególnie dokładnie sprawdzić skok gwintu. Gwint M12x1 nie powinien być traktowany jako zamienny z M12x1,5 tylko dlatego, że oba mają taką samą nominalną średnicę 12 mm.

Ważna uwaga dotycząca oznaczenia 6L

Produkt został oznaczony w karcie jako 6L. W standardowej ofercie metrycznych złączek hydraulicznych rozmiar 6L jest jednak najczęściej łączony z gwintem M12x1,5. Dlatego przed doborem tego konkretnego wariantu zalecane jest potwierdzenie rzeczywistego skoku gwintu.

Ma to szczególne znaczenie podczas naprawy istniejącej instalacji. Próba połączenia elementów M12x1 i M12x1,5 może doprowadzić do uszkodzenia gwintów i uniemożliwić prawidłowy montaż.

Do czego służy złączka prosta?

Złączki proste stosuje się przede wszystkim do łączenia dwóch odcinków instalacji hydraulicznej w jednej osi. Mogą być wykorzystywane podczas budowy nowych instalacji, naprawy przewodów oraz modernizacji istniejących układów.

Znajdują zastosowanie między innymi w maszynach przemysłowych, rolniczych, budowlanych oraz innych urządzeniach wykorzystujących hydraulikę siłową.

Dlaczego skok gwintu jest tak ważny?

Przy gwintach metrycznych sama średnica zewnętrzna nie wystarcza do identyfikacji elementu. Dwa gwinty M12 mogą różnić się skokiem, dlatego przed zakupem warto zmierzyć zarówno średnicę, jak i odległość pomiędzy kolejnymi zwojami.

W przypadku tego produktu szczególnie istotne jest potwierdzenie, czy rzeczywisty gwint ma skok 1 mm zgodny z oznaczeniem M12x1.

Jak dobrać właściwą złączkę?

Najbezpieczniej porównać nowy element ze złączką zdemontowaną z maszyny. Należy sprawdzić średnicę gwintu, jego skok, sposób uszczelnienia oraz geometrię powierzchni współpracującej.

Nie należy dobierać elementu wyłącznie na podstawie oznaczenia 6L, jeśli rzeczywisty gwint nie został wcześniej potwierdzony.

Najczęstsze błędy przy doborze

W przypadku tego wariantu największym ryzykiem jest pomylenie gwintu M12x1 z bardziej typowym dla 6L gwintem M12x1,5. Różnica skoku wynosi tylko 0,5 mm, ale elementy nie są prawidłowo zamienne.

Nie należy również dokręcać elementów na siłę, jeżeli gwint zaczyna stawiać opór już po pierwszych obrotach. Może to świadczyć o niezgodnym skoku gwintu.

Złączki proste BB w HYDRON

Pozostałe standardowe warianty można znaleźć w kategorii złączki proste metryczne BB. HYDRON oferuje złączki w wielu rozmiarach oraz wariantach redukcyjnych przeznaczonych do instalacji hydrauliki siłowej.

Najczęstsze pytania

Jaki gwint ma ta złączka?

Według obecnej karty produktu jest to gwint M12x1. Ze względu na nietypowe zestawienie z oznaczeniem 6L warto przed zakupem potwierdzić rzeczywisty skok gwintu.

Co oznacza symbol BB?

BB oznacza prosty korpus złączki posiadający gwinty zewnętrzne po obu stronach.

Czy M12x1 i M12x1,5 są zamienne?

Nie. Mają tę samą nominalną średnicę gwintu, ale różny skok i nie powinny być ze sobą łączone.

Czy 6L standardowo występuje z M12x1?

Standardowa oferta metryczna HYDRON łączy rozmiar 6L przede wszystkim z gwintem M12x1,5. Dlatego wariant M12x1 / 6L wymaga potwierdzenia.

Jak sprawdzić skok gwintu?

Najpewniejszą metodą jest użycie grzebienia do gwintów. Można również porównać zwoje z elementem o znanym gwincie M12x1 lub M12x1,5.

Złączka prosta BB M12X1 6L

KORPUS ZŁĄCZKI PROSTEJ BB [ STRAIGHT METRIC UNION ]

Wykonane według Polskiej Normy : PN-65/M-73141

Wykonanie według DIN 2353

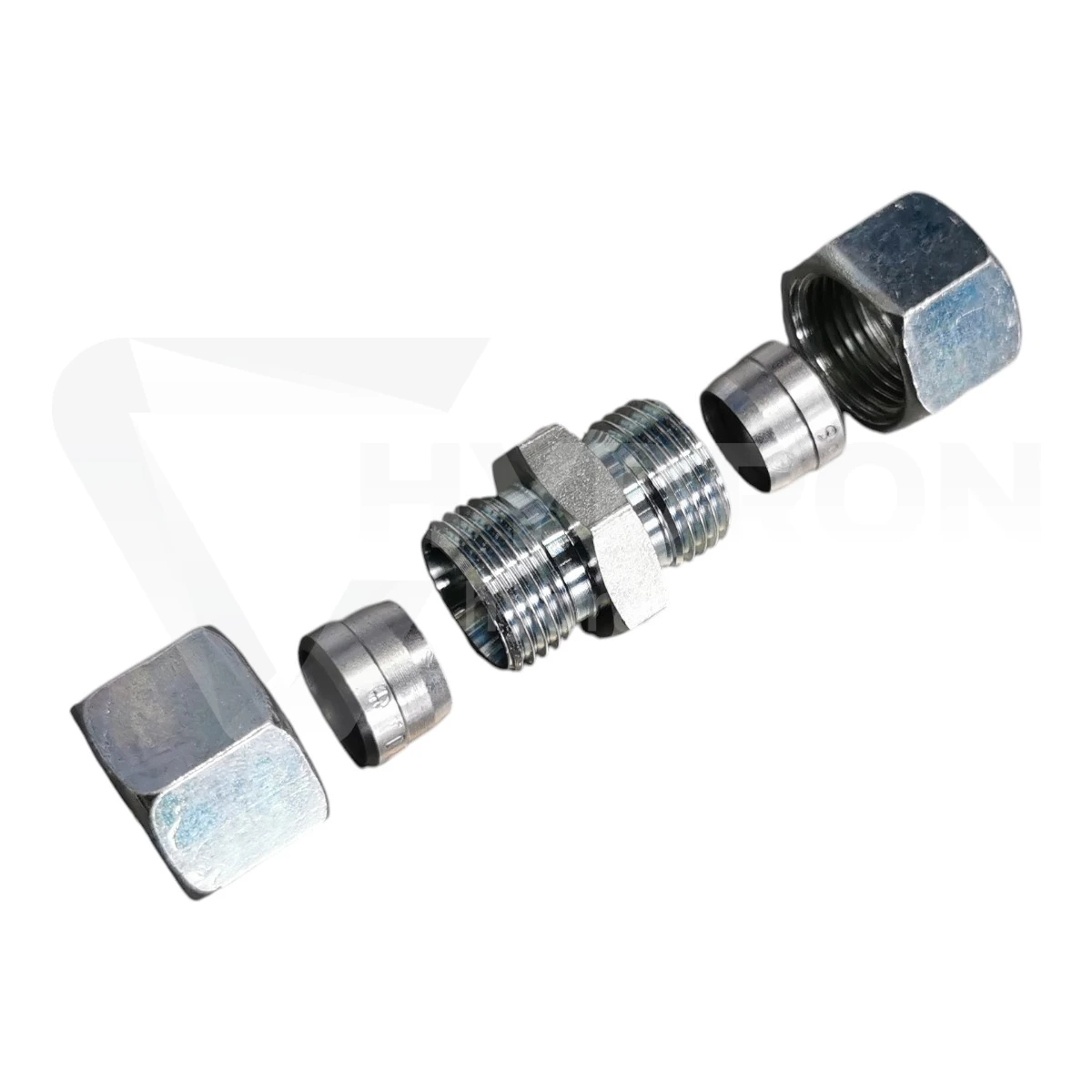

Złączka prosta obustronnie z gwintem zewnętrznym metrycznym z gniazdem 24°. Stosowane w hydraulice do połączeń w układach olejowych. Wykonana ze stali automatowej, pokryta warstwą antykorozyjną O-cynk w pasywacji białej. Występuje w wersji lekkiej (L – do 16 MPa) oraz ciężkiej (S – do 32 MPa) W ofercie posiadamy również złączki proste z gwintami calowymi oraz JIC. Złączki występują również w wersjach redukcyjnych.

Ciśnienie nominalne Pnom [MPa]	Średnica nominalna przelotu Dnom	d1 [mm]	d2 [mm]	d3 [mm]	l [mm]	SZESCIOKĄT [mm]	Symbol PN
do 16	3	M10x1	3	5	22	17/14	PN-141 16-3
	4	M12x1.5	4	6	28		PN-141 16-4
	6	M14x1.5	6	8	28		PN-141 16-6
	8	M16x1.5	8	10	32	19/17	PN-141 16-8
	10	M18x1.5	10	12	34	22/19	PN-141 16-10
	13	M22x1.5	12.8	15		24/22	PN-141 16-13 15L
	13	M22x1.5	12.8	16		24/22	PN-141 16-13
	16	M27x2	14	18	40	30/27	PN-141 16-16
	20	M30x2	18	22	40	32/30	PN-141 16-20
	25	M36x2	23	28	42	41/36	PN-141 16-25
	32	M45x2	29	35	48	46	PN-141 16-32
	40	M52x2	36	42		55	PN-141 16-40
do 32	3	M10x1	3	5	26	17	PN-141 32-3
	4	M14x1.5	4	6	30		PN-141 32-4
	5	M16x1.5	4.8	8	32
