Złączka prosta BB M36x2 25S / M52X2 38S

Przejdź do sekcji Opinie

170,97 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M36x2
Rozmiar gwintu 1 w milimetrach 35,6-35,9zew./33,4-33,8wew.
Rozmiar gwintu 2 M52X2
Rozmiar gwintu 2 w milimetrach 51,6-51,9zew./49,4-49,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 320 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

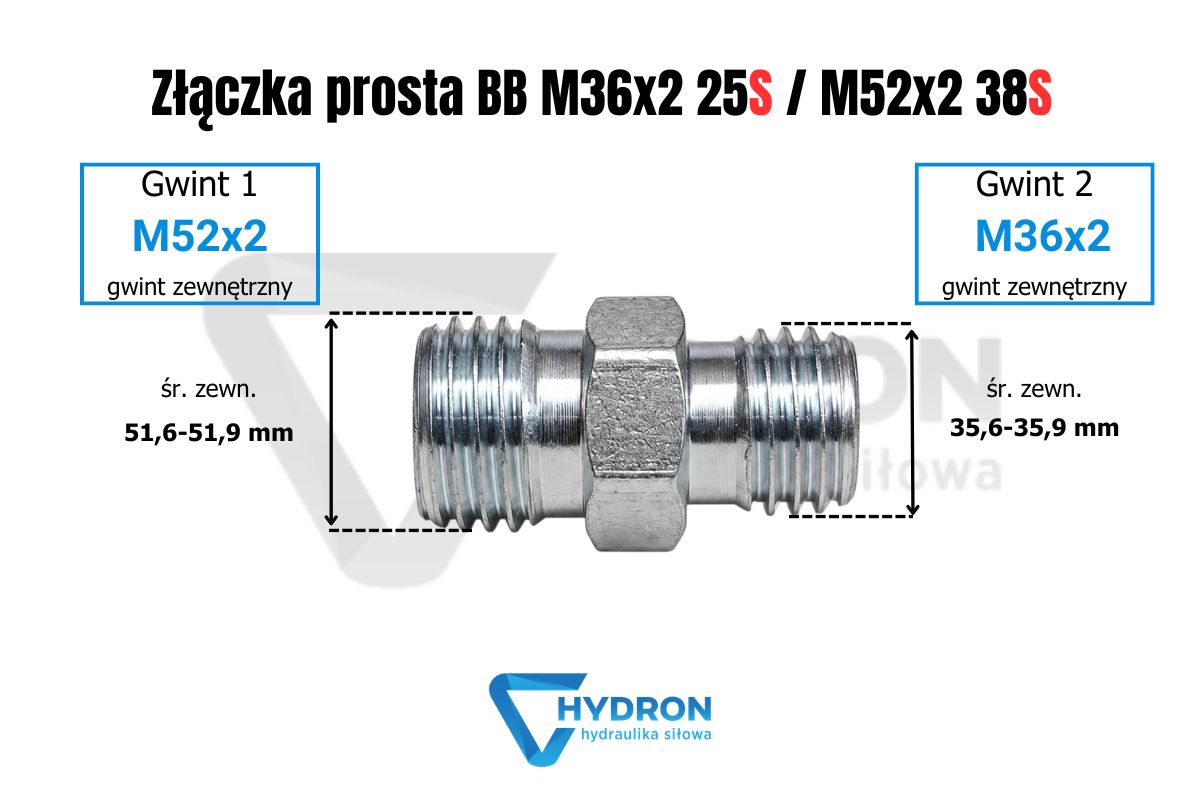

Złączka prosta BB M36x2 25S / M52x2 38S

Złączka prosta BB M36x2 25S / M52x2 38S to metryczna złączka redukcyjna do łączenia dwóch elementów hydraulicznych w serii ciężkiej. Po jednej stronie zastosowano gwint M36x2 w rozmiarze 25S, po drugiej gwint M52x2 w rozmiarze 38S. Produkt służy do przejścia między dwoma różnymi rozmiarami połączenia metrycznego bez zmiany standardu na BSP, JIC, ORFS lub NPT. Korpus wykonano ze stali automatowej i zabezpieczono ocynkiem w pasywacji białej.

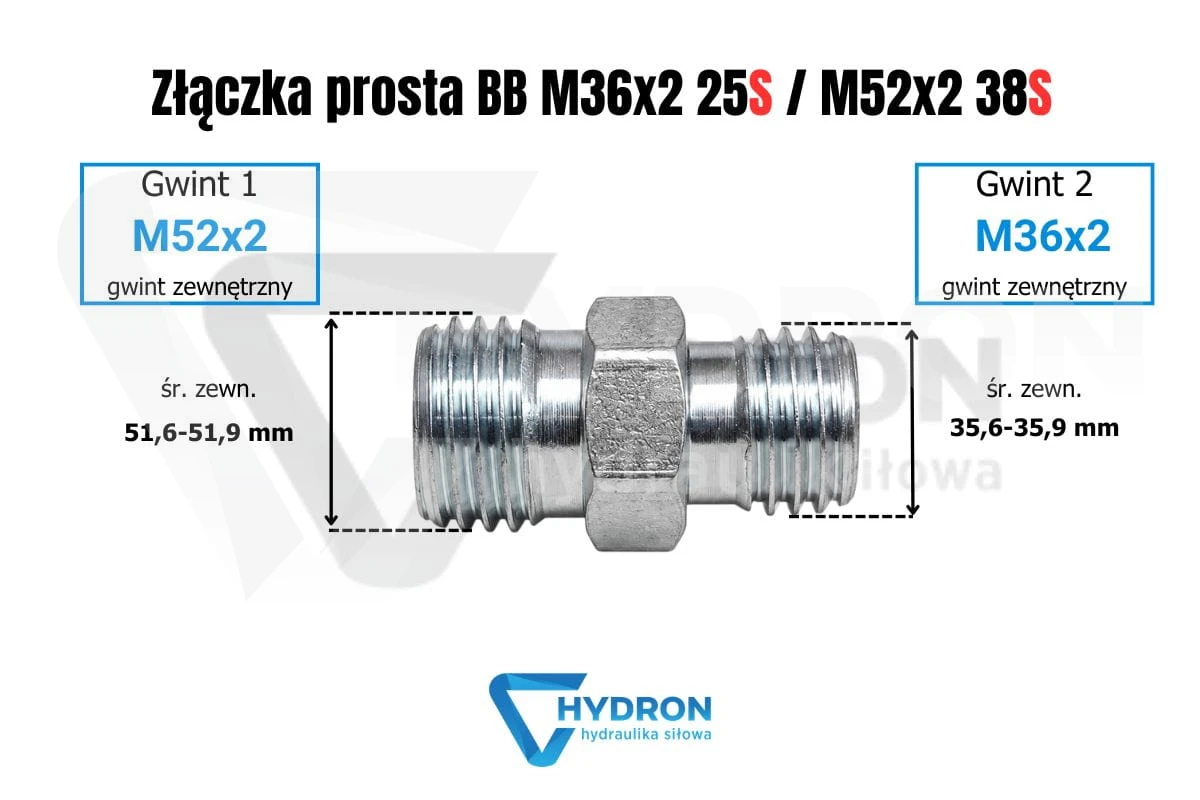

Złączka prosta BB M36x2 25S - M52x2 38S

Parametry techniczne

Produkt: złączka prosta BB M36x2 25S / M52x2 38S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: złączka prosta redukcyjna, łączenie elementów hydraulicznych
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Seria: ciężka S
Rozmiar gwintu 1: M36x2
Seria gwintu 1: 25S
Wymiar gwintu 1: 35,6-35,9 mm zewnętrznie / 33,4-33,8 mm wewnętrznie
Rozmiar gwintu 2: M52x2
Seria gwintu 2: 38S
Wymiar gwintu 2: 51,6-51,9 mm zewnętrznie / 49,4-49,6 mm wewnętrznie
Gwint mniejszy: M36x2 25S
Gwint większy: M52x2 38S
Ciśnienie pracy według parametrów produktu: 320 bar
Ciśnienie nominalne podane w opisie karty: 315 bar
Temperatura pracy: od -20°C do +120°C
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Kod produktu: PN-141 M36/M52
Kod kreskowy EAN: 5905009127794

Złączka prosta BB M36x2 25S / M52x2 38S do redukcji metrycznej

Ten produkt stosuje się wtedy, gdy w instalacji trzeba połączyć dwa elementy w metrycznym systemie stożka 24°, ale w różnych rozmiarach serii ciężkiej. Złączka M36x2 25S / M52x2 38S pozwala przejść z mniejszego przyłącza na większe bez stosowania kilku pośrednich adapterów. To ogranicza liczbę połączeń, porządkuje układ i ułatwia późniejszy serwis. Inne warianty tej grupy można porównać w kategorii złączki proste metryczne BB.

Gwint M36x2 25S i M52x2 38S - ważna jest seria ciężka

Przy doborze tej złączki nie wystarczy sprawdzić samych gwintów M36x2 i M52x2. Istotne są również oznaczenia 25S oraz 38S, ponieważ wskazują serię ciężką. Elementy współpracujące muszą pasować geometrią połączenia, a nie tylko średnicą gwintu. Pomylenie serii L i S może powodować problem z dokręceniem, brak szczelności albo uszkodzenie powierzchni styku. Dla szerszego porównania podobnych elementów warto sprawdzić kategorię złączki hydrauliczne proste BB.

Kiedy wybrać złączkę redukcyjną BB zamiast przyłączki

Złączka BB służy do łączenia dwóch elementów instalacji po stronie zewnętrznych gwintów metrycznych. Nie jest typową przyłączką korpusową do wkręcania bezpośrednio w pompę, siłownik, zawór lub rozdzielacz, jeśli tam wymagany jest inny typ uszczelnienia. Jeżeli połączenie ma pracować bezpośrednio w gnieździe korpusu, należy dobrać właściwe przyłączki proste hydrauliczne. Ta złączka ma inne zadanie: redukuje rozmiar połączenia między M36x2 25S i M52x2 38S w układzie metrycznym.

Ciśnienie pracy i kontrola całego połączenia

W parametrach produktu podano ciśnienie pracy 320 bar, natomiast w opisie technicznym karty pojawia się także wartość 315 bar jako ciśnienie nominalne. Przy doborze do układu pracującego blisko granicznych parametrów warto przyjąć bezpieczne podejście i sprawdzić cały odcinek instalacji. Ograniczeniem może być przewód, końcówka, nakrętka, pierścień, zawór albo drugi adapter. Do kontroli realnych parametrów układu przydatne są manometry hydrauliczne.

Montaż złączki BB M36x2 / M52x2 bez naprężenia

Złączka powinna być skręcana osiowo, bez wymuszania położenia przewodu lub elementu współpracującego. Przy tak dużej różnicy rozmiarów, czyli 25S do 38S, trzeba zwrócić uwagę na ciężar przewodu, promień gięcia i miejsce do prawidłowego dokręcenia. Jeżeli przewód będzie ciągnął złączkę pod kątem, połączenie może pracować pod naprężeniem i zacząć przeciekać dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego odcinka dobrym rozwiązaniem są przewody hydrauliczne na wymiar.

Typowe błędy przy doborze M36x2 25S / M52x2 38S

Najczęstszy błąd to dobór części wyłącznie po większym gwincie M52x2, bez sprawdzenia drugiej strony M36x2 i serii 25S / 38S. Drugi problem to mylenie złączki BB z przyłączką do korpusu. Trzeci błąd pojawia się przy montażu cięższego przewodu bez dodatkowego podparcia. W takiej sytuacji cała masa przewodu pracuje na złączce, co może prowadzić do luzowania połączenia. Jeżeli przewód biegnie przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne.

Podparcie przewodu przy dużych rozmiarach metrycznych

Przy złączkach w rozmiarach M36x2 i M52x2 szczególnie ważne jest prawidłowe prowadzenie przewodu. Sama złączka nie powinna przenosić ciężaru długiego odcinka instalacji. W maszynach pracujących w drganiach trzeba przewidzieć punkty podparcia po obu stronach połączenia. Do stabilizacji przewodów i rur stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie ogranicza ruch instalacji i zmniejsza ryzyko nieszczelności.

Porównanie z innymi złączkami prostymi BB

Przy identyfikacji części po demontażu warto porównać nie tylko gwinty, ale również serię i kierunek redukcji. W mniejszym układzie można sprawdzić złączkę prostą BB M30x2 / M42x2 20S / 30S. Jeżeli potrzebne jest przejście z serii lekkiej, właściwym porównaniem będzie złączka prosta BB M30x2 / M45x2 22L / 35L. Przy mniejszych rozmiarach serii ciężkiej można porównać także złączkę prostą BB M18x1,5 / M24x1,5 10S / 16S.

FAQ

Czy złączka prosta BB M36x2 25S / M52x2 38S jest redukcją?

Tak. Jest to złączka prosta redukcyjna, która łączy dwa różne rozmiary połączenia metrycznego: M36x2 25S oraz M52x2 38S.

Jakie gwinty ma ta złączka BB?

Produkt ma gwint M36x2 po jednej stronie oraz M52x2 po drugiej stronie.

Co oznaczają symbole 25S i 38S?

Oznaczenia 25S i 38S wskazują metryczną serię ciężką. Elementy współpracujące powinny być zgodne z tą samą serią i geometrią połączenia.

Czy tę złączkę można dobrać tylko po gwincie M36x2 i M52x2?

Nie. Przy doborze trzeba sprawdzić także serie 25S i 38S, ponieważ sam gwint nie potwierdza jeszcze zgodności całego połączenia hydraulicznego.

Jakie ciśnienie pracy przyjąć dla tej złączki?

W parametrach produktu podano 320 bar, natomiast w opisie karty widnieje także 315 bar jako ciśnienie nominalne. Przy pracy blisko granicy parametrów warto potwierdzić dobór z działem technicznym HYDRON.

Z jakiego materiału wykonano złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy złączka BB M36x2 / M52x2 jest przyłączką do korpusu?

Nie. To złączka prosta BB do łączenia elementów instalacji. Do bezpośredniego montażu w korpusie pompy, zaworu, rozdzielacza lub siłownika należy dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki M36x2 25S / M52x2 38S?

Przed zakupem należy sprawdzić oba gwinty, serie 25S i 38S, ciśnienie pracy, elementy współpracujące oraz sposób prowadzenia przewodu po montażu.
