Złączka prosta BB M8x1/M10X1 4LL/6LL

Przejdź do sekcji Opinie

2,95 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M8x1
Rozmiar gwintu 2 M10X1
Rozmiar gwintu 2 w milimetrach 9,7-9,9zew./8,2-8,6 wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M-73109 Przeciwnakrętki
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

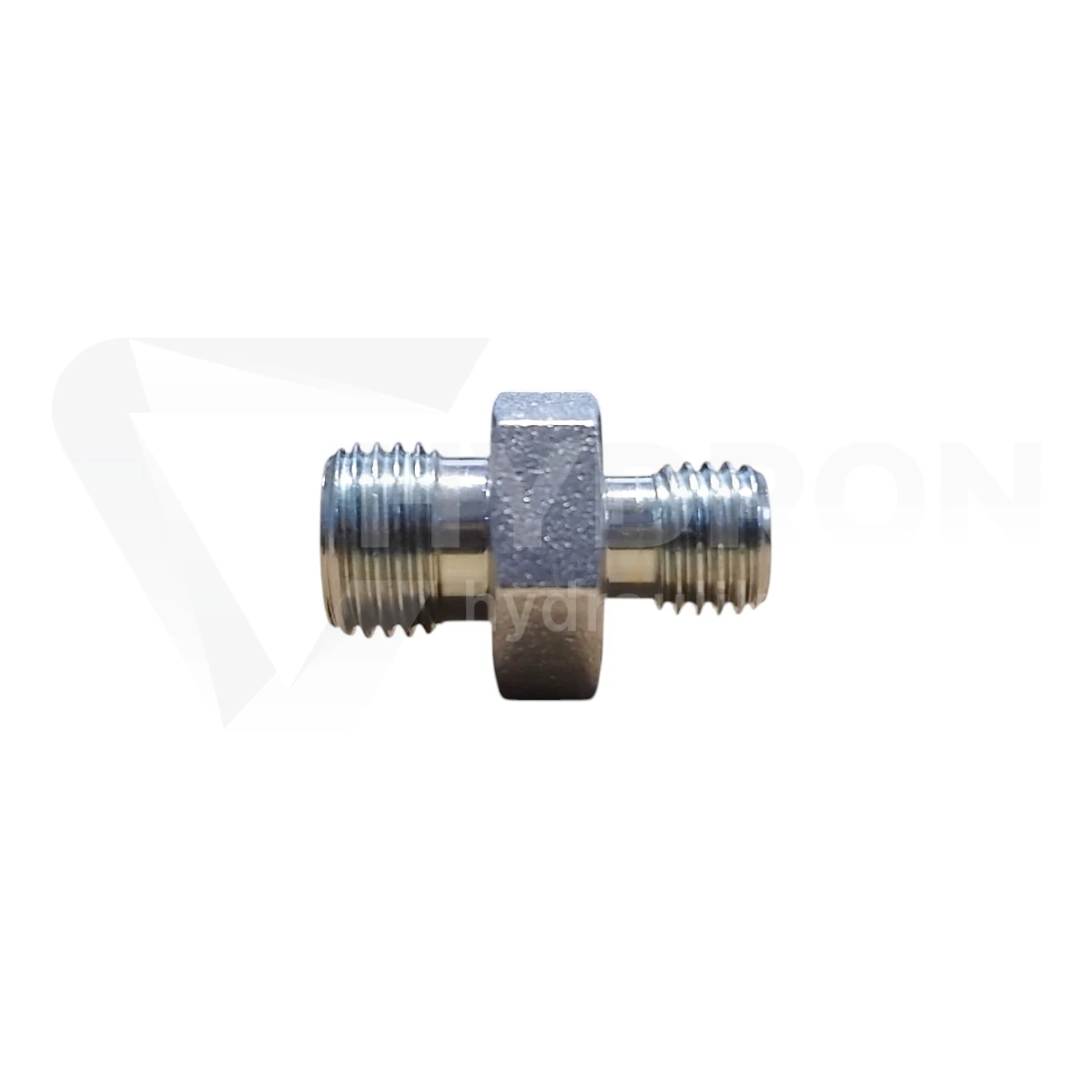

Złączka prosta redukcyjna BB M8x1 / M10x1 4LL/6LL

Złączka prosta BB M8x1 / M10x1 4LL/6LL to metryczny łącznik redukcyjny przeznaczony do wykonywania prostych połączeń w instalacjach hydraulicznych. Z jednej strony posiada gwint zewnętrzny M8x1 dla systemu 4LL, a z drugiej M10x1 dla 6LL. Dzięki różnym rozmiarom przyłączy umożliwia wykonanie redukcji pomiędzy dwoma wielkościami połączeń w systemie ze stożkiem 24°.

Model wykonany jest w serii superlekkiej LL. Konstrukcja odpowiada systemowi metrycznych połączeń rurowych ze stożkiem 24° stosowanemu w hydraulice siłowej oraz układach centralnego smarowania. Maksymalne ciśnienie pracy podane dla produktu wynosi 315 bar.

Parametry techniczne złączki BB M8x1 / M10x1

typ: złączka prosta redukcyjna BB,
konstrukcja: Straight Metric Union,
gwint 1: M8x1,
gwint 2: M10x1,
rodzaj gwintów: zewnętrzne metryczne,
rozmiar połączenia: 4LL / 6LL,
seria: superlekka LL,
kąt stożka zaciskowego: 24°,
ciśnienie pracy: 315 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk w pasywacji białej,
norma wykonania: DIN 2353 / PN-EN ISO 8434-1,
medium wskazane dla produktu: olej hydrauliczny.

M8x1 4LL z jednej strony, M10x1 6LL z drugiej

Najważniejszą cechą tej wersji jest redukcja pomiędzy dwoma rozmiarami połączenia. Złączka nie posiada dwóch jednakowych końców. Łączy stronę M8x1 4LL ze stroną M10x1 6LL, dzięki czemu może być wykorzystana w miejscu przejścia pomiędzy tymi wielkościami instalacji.

Oba końce wykonano jako gwinty zewnętrzne. Dla strony M10x1 karta produktu podaje orientacyjną średnicę zewnętrzną gwintu 9,7-9,9 mm oraz wewnętrzną 8,2-8,6 mm. Oznaczenia 4LL i 6LL odnoszą się natomiast do wielkości połączeń w serii superlekkiej.

Stożek 24° w systemie DIN 2353

Złączka pracuje w metrycznym systemie połączeń ze stożkiem 24°. Jest to rozwiązanie stosowane w złączach rurowych zgodnych z DIN 2353 / PN-EN ISO 8434-1. Przy dokręcaniu prawidłowo dobranych elementów współpracujących powstaje mechaniczne połączenie zaciskowe.

Przy kompletowaniu złącza należy zwrócić uwagę nie tylko na średnicę gwintu, ale również na serię i rozmiar współpracujących elementów. W tym przypadku są to 4LL po stronie M8x1 oraz 6LL po stronie M10x1.

Seria superlekka LL

Oznaczenie LL identyfikuje serię superlekką. Ma to znaczenie przy doborze nakrętek, pierścieni oraz pozostałych elementów tworzących kompletne połączenie. Nie należy dobierać części wyłącznie na podstawie tego, że posiadają podobny gwint metryczny.

Złączka BB stanowi korpus połączenia. W zależności od sposobu wykorzystania należy skompletować ją z właściwymi elementami systemu zaciskowego odpowiadającymi danej stronie połączenia.

Złączka redukcyjna do instalacji hydraulicznych i centralnego smarowania

Połączenia 4LL i 6LL są wykorzystywane między innymi w instalacjach, w których stosowane są przewody i rurki o niewielkich średnicach. Złączka pozwala wykonać proste przejście pomiędzy dwoma rozmiarami bez konieczności budowania redukcji z kilku kolejnych adapterów.

Produkt może znaleźć zastosowanie między innymi w:

układach hydrauliki siłowej,
systemach centralnego smarowania,
maszynach przemysłowych,
maszynach rolniczych i leśnych,
urządzeniach budowlanych,
instalacjach wymagających redukcji z M10x1 6LL na M8x1 4LL.

Stal automatowa zabezpieczona ocynkiem

Korpus wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem w pasywacji białej, który stanowi zabezpieczenie antykorozyjne stalowego elementu.

Zakres temperatury pracy podany dla produktu wynosi od -20°C do +120°C. Maksymalne ciśnienie pracy wynosi natomiast 315 bar. Rzeczywiste parametry kompletnego połączenia zawsze należy rozpatrywać z uwzględnieniem najsłabszego elementu całego układu.

Jak dobrać elementy do BB M8x1 / M10x1?

Przy doborze tej złączki warto zweryfikować wszystkie oznaczenia, ponieważ sam rozmiar gwintu nie opisuje całego połączenia. Dla tego modelu kluczowa jest kombinacja M8x1 4LL / M10x1 6LL oraz stożek 24°.

Przed montażem należy sprawdzić:

rozmiar pierwszego połączenia: M8x1 4LL,
rozmiar drugiego połączenia: M10x1 6LL,
serię LL,
zgodność współpracujących elementów ze stożkiem 24°,
wymagane ciśnienie i temperaturę pracy instalacji.

Złączki metryczne ze stożkiem 24° w HYDRON

HYDRON oferuje szeroki wybór korpusów złączek metrycznych w różnych konfiguracjach gwintów i rozmiarów. Przy modernizacji instalacji szczególnie ważne jest prawidłowe rozpoznanie serii oraz średnicy, ponieważ złączki o podobnym wyglądzie mogą być przeznaczone do innych systemów połączeń.

Jeżeli potrzebujesz innych rozmiarów, sprawdź złączki proste metryczne dostępne w ofercie HYDRON.
