Złączka prosta BB M12x1 / M12x1,5 6L

Przejdź do sekcji Opinie

3,90 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M12x1
Rozmiar gwintu 2 M12X1,5
Rozmiar gwintu 2 w milimetrach 11,6-11,9zew./10,2-10,6wew.
Przeznaczenie jako złączka lub przyłączka
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M12x1,5 / M12x1,5 6L (nypel metryczny prosty)

Złączka prosta BB M12x1,5 / M12x1,5 6L (nypel łącznikowy obustronnie męski) to znormalizowany łącznik gwintowany stosowany w obwodach hydrauliki siłowej do liniowego łączenia dwóch przewodów elastycznych lub sztywnych rurek hydraulicznych o jednakowej średnicy. Wykonana zgodnie z europejskimi normami DIN 2353 oraz PN-EN ISO 8434-1, złączka posiada po obu stronach jednakowe metryczne gwinty zewnętrzne M12x1,5 z wewnętrznym stożkiem uszczelniającym 24° w lekkiej serii wymiarowej 6L. Konstrukcja z pojedynczej odkuwki ze stali automatowej, zabezpieczonej ocynkiem w pasywacji białej, zapewnia odporność na korozję, wysokie obciążenia mechaniczne oraz ciśnienie robocze do 315 bar. Pomiary suwmiarką zewnętrznej średnicy gwintu męskiego M12x1,5 wykazują wymiar w przedziale od 11,6 mm do 11,9 mm. Nypel BB M12x1,5 6L powszechnie pracuje w układach sterowania i zasilania hydraulicznego maszyn rolniczych, budowlanych, leśnych i przemysłowych.

Konstrukcja, mechanizm uszczelnienia i normy wykonania

Podstawowym zadaniem złączki prostej BB M12x1,5 6L jest bezpieczne spięcie dwóch linii ciśnieniowych przy zachowaniu pełnej bezwyciekowości układu. Połączenie opiera się na uniwersalnym systemie stożkowym 24°, co umożliwia wszechstronny montaż w instalacjach hydrauliki olejowej.

Stożek wewnętrzny 24° (seria lekka 6L): Gwarantuje szczelność połączenia przylgowego w kontakcie z końcówkami nakrętnymi z pierścieniem O-ring (DKOL 6L) lub w połączeniach rurkowych z pierścieniem zacinającym i nakrętką.
Międzynarodowa norma DIN 2353 / ISO 8434-1: Zapewnia pełną zamienność z wyrobami światowych marek branżowych (oznaczenia XG 6-L w systemie Parker Ermeto, TN98-6L w Rastelli-Raccordi oraz 103504.1 w Cast).
Wysoka odporność ciśnieniowa do 315 bar: Konstrukcja przeznaczona do obwodów ciśnienia znamionowego serii L, odporna na pulsacje hydrauliczne oraz drgania występujące w maszynach.
Trwała ochrona antykorozyjna: Ocynk galwaniczny w pasywacji białej zabezpiecza powłokę stalową przed działaniem wilgoci, pary wodnej oraz płynów roboczych.
Precyzyjne wymiary gwintu M12x1,5: Średnica zewnętrzna gwintu męskiego wynosi 11,6–11,9 mm, a skok gwintu metrycznego to 1,5 mm.

Z czym łączyć złączkę BB M12x1,5 6L i jak uniknąć błędów montażowych?

Złączka prosta BB M12x1,5 6L tworzy spójne połączenie z wieloma elementami armatury hydraulicznej:

Przewody giętkie z zakutymi końcówkami DKOL 6L: Do obu gwintów M12x1,5 wkręca się ruchome nakrętki końcówek stożkowych DKOL (proste C11, 45° C15 lub 90° C12) zakutych na węże 1SN, 2SN, 1SC lub 2SC.

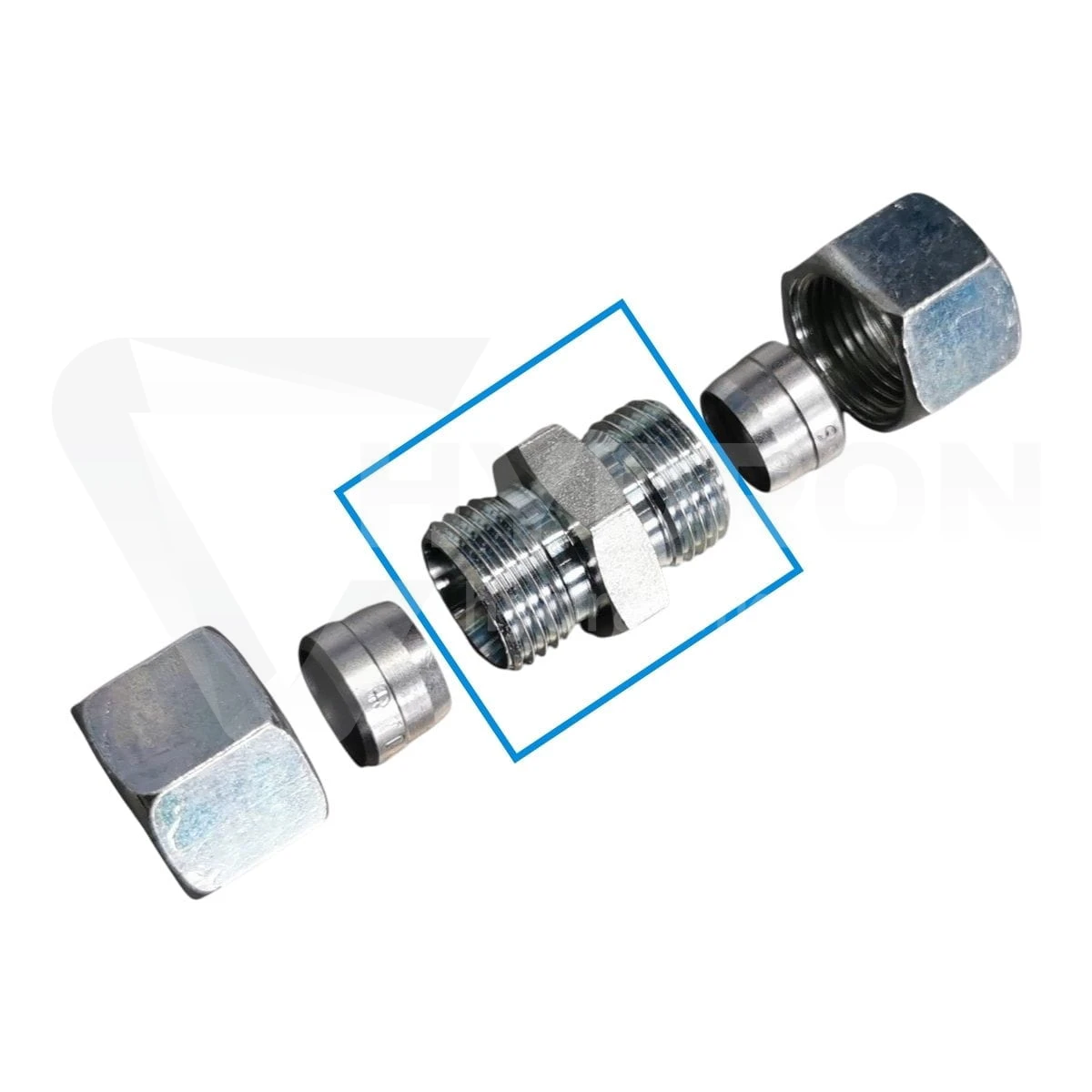

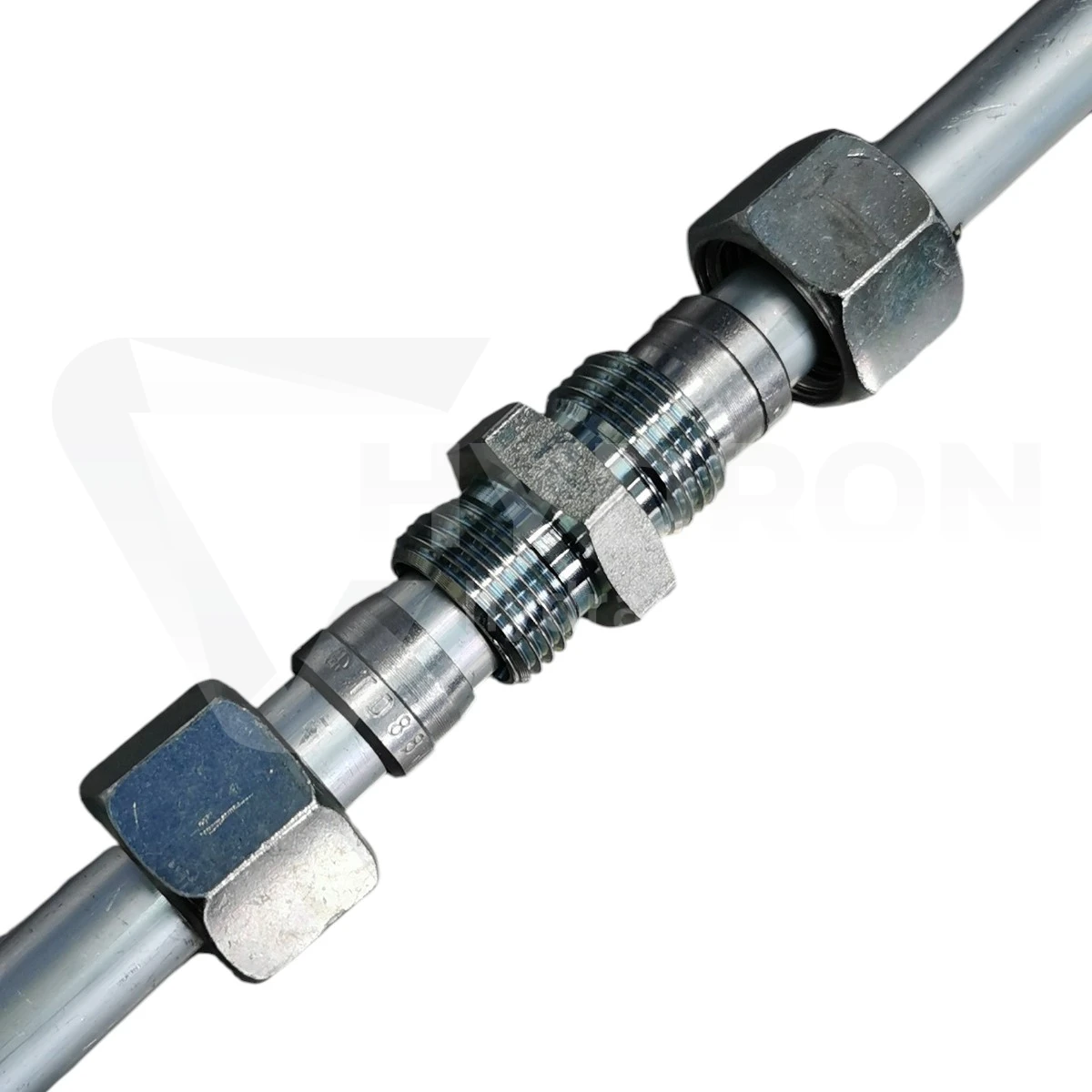

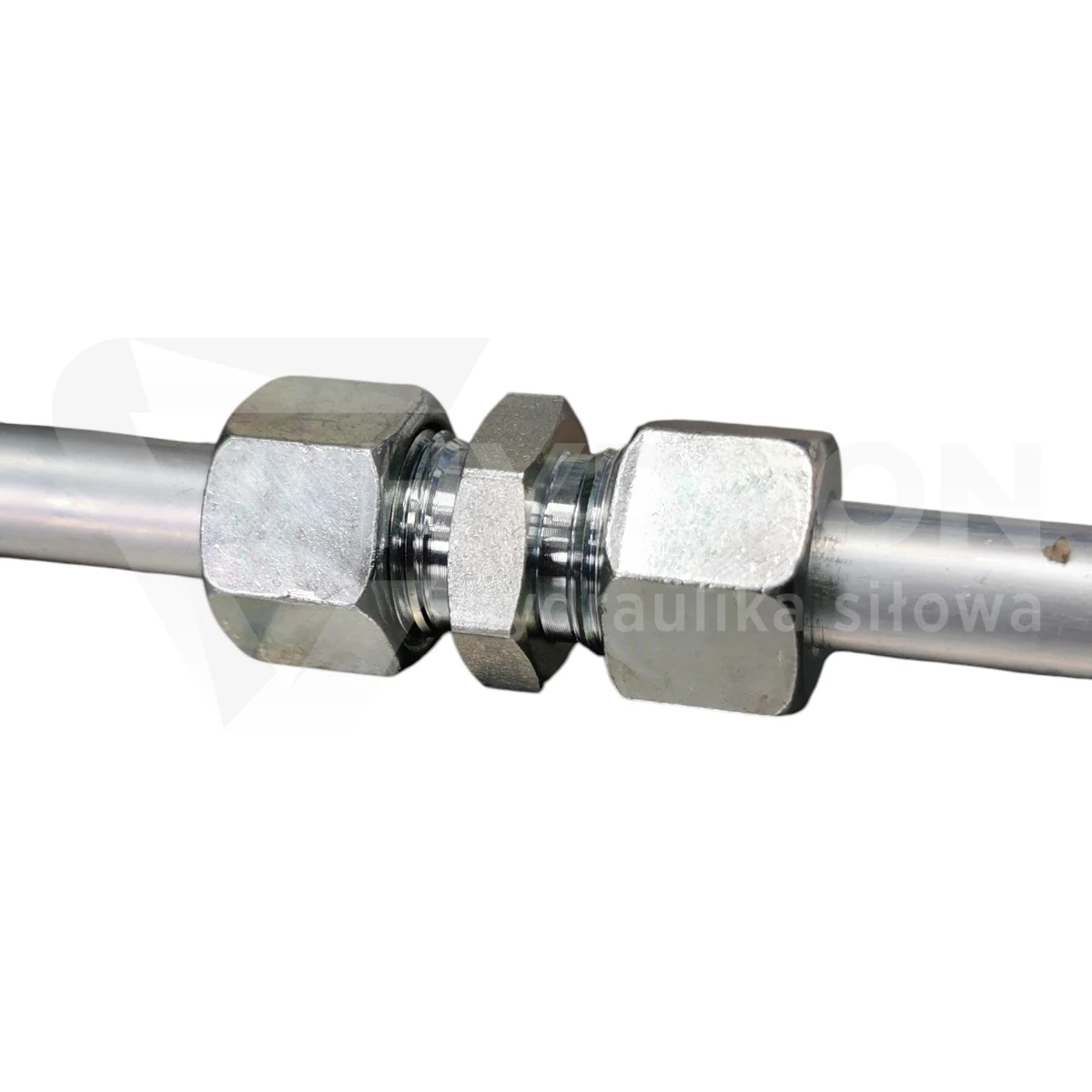

Sztywne rury hydrauliczne fi 6 mm: Przy użyciu pierścieni zacinających 6L oraz nakrętek złącznych M12x1,5 (M12 6L) złączka umożliwia bezpośrednie łączenie precyzyjnych rur stalowych bez spawania.
Adaptery i bloki rozdzielaczy: Nypel może służyć jako wkrętka do korpusów zaworów, siłowników i bloków przyłączeniowych posiadających port M12x1,5.

Podczas doboru i montażu najczęściej popełnianym błędem jest mylenie gwintu M12x1,5 ze skokiem drobnym M12x1 (stosowanym m.in. w instalacjach centralnego smarowania lub układowym podnoszeniu kabin). Choć średnica zewnętrzna obu gwintów jest identyczna (\~11,8 mm), różnią się one skokiem (1,5 mm vs 1,0 mm) oraz kątem stożka. Próba skręcenia M12x1,5 z gniazdem M12x1 doprowadzi do zniszczenia zwojów. Warto przed montażem zawsze zweryfikować skok gwintu grzebieniem oraz sprawdzić, czy gniazdo współpracujące odpowiada serii lekkiej 6L z krawędzią stożka 24°.

Specyfikacja techniczna

Parametr techniczny	Wartość / Opis
Nazwa produktu	Złączka prosta BB M12x1,5 / M12x1,5 6L
Gwint 1 (zewnętrzny GZ)	M12x1,5 (metryczny, średnica suwmiarką 11,6–11,9 mm)
Gwint 2 (zewnętrzny GZ)	M12x1,5 (metryczny, średnica suwmiarką 11,6–11,9 mm)
Stożek uszczelniający i seria	Stożek 24°, seria lekka 6L (na rurkę fi 6 mm / DKOL 6L)
Ciśnienie nominalne (PN)	315 bar
Materiał i pokrycie	Stal automatowa, ocynk galwaniczny w pasywacji białej
Normy wykonania	DIN 2353, PN-EN ISO 8434-1, PN-65/M-73141
Oznaczenia producentów	Parker Ermeto: XG 6-L \| Rastelli-Raccordi: TN98-6L \| Cast: 103504.1 \| Symbol: 1C-12

Najczęściej zadawane pytania (FAQ)

Do czego służy złączka prosta BB M12x1,5 6L?

Złączka prosta BB M12x1,5 6L służy do liniowego łączenia dwóch elastycznych przewodów hydraulicznych zakończonych nakrętkami DKOL 6L lub do bezspawowego łączenia sztywnych rurek stalowych o średnicy zewnętrznej 6 mm.

Jak zmierzyć suwmiarką gwint M12x1,5 tej złączki?

Mierząc zewnętrzną średnicę męskiego gwintu metrycznego M12x1,5 suwmiarką, uzyskuje się wynik w granicach 11,6–11,9 mm. Skok gwintu wynosi 1,5 mm.

Czym różni się gwint M12x1,5 6L od gwintu M12x1?

Mimo jednakowej średnicy (\~11,8 mm), M12x1,5 posiada skok 1,5 mm i stożek 24° serii 6L, podczas gdy M12x1 ma drobniejszy skok 1,0 mm (stosowany m.in. w mikrohydraulice i smarowaniu). Gwinty te nie są ze sobą zamienne.

Z jakimi końcówkami współpracuje ta złączka?

Złączka współpracuje z metrycznymi końcówkami nakrętnymi serii lekkiej DKOL 6L (gwint wewnętrzny M12x1,5 ze stożkiem 24° i O-ringiem) oraz z pierścieniami zacinającymi i nakrętkami na rurkę 6 mm.
