Złączka prosta BB M30x2/M42X2 20S/30S

Przejdź do sekcji Opinie

92,25 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x2
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Rozmiar gwintu 2 M42X2
Rozmiar gwintu 2 w milimetrach 41,6-41,9zew./39,4-39,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO AME3020S.1

Opis

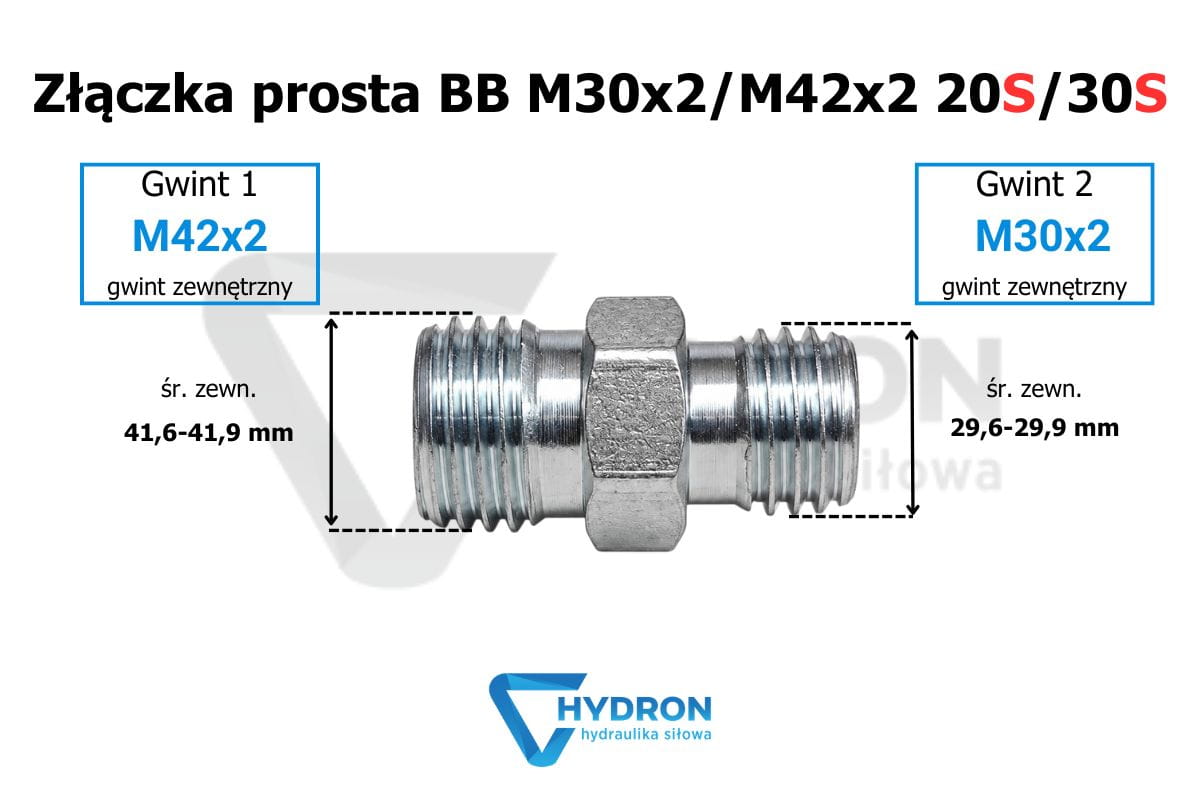

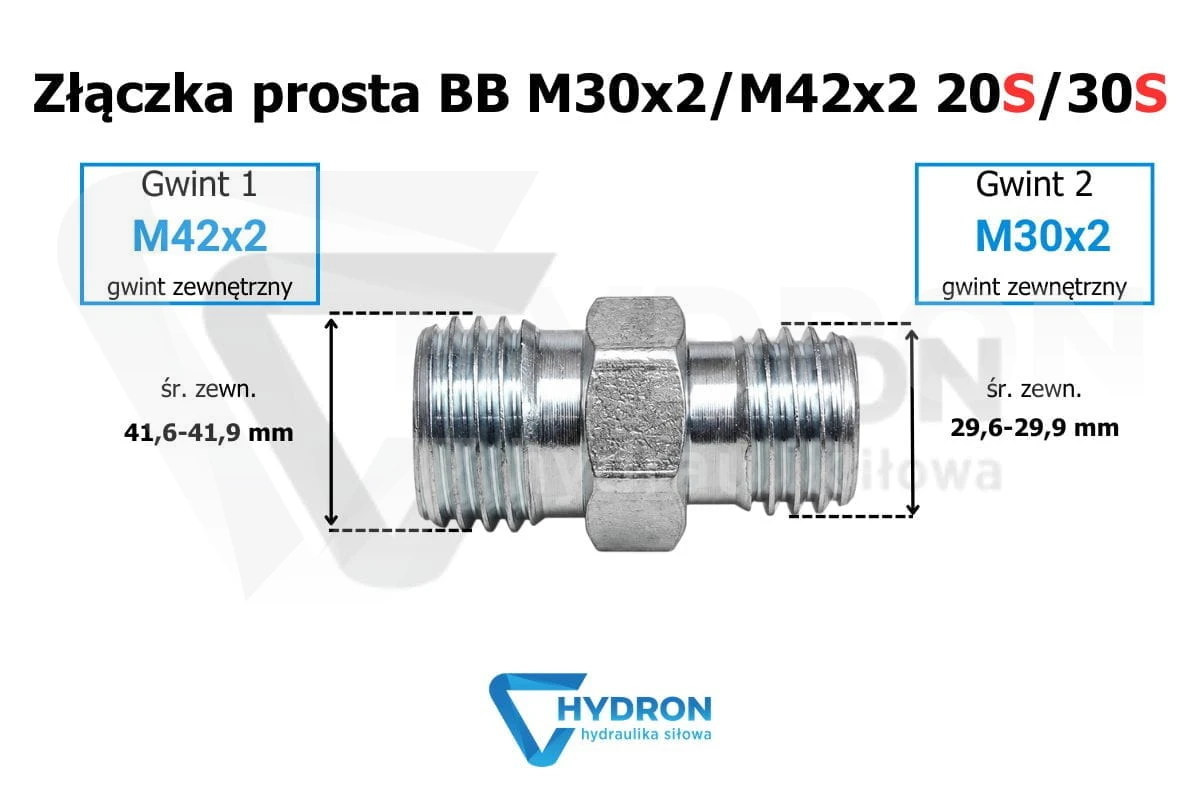

Złączka prosta BB M30x2 / M42x2 20S / 30S

Złączka prosta BB M30x2 / M42x2 20S / 30S to metryczne złącze redukcyjne do łączenia dwóch różnych rozmiarów w serii ciężkiej. Po jednej stronie znajduje się gwint M30x2 w serii 20S, po drugiej gwint M42x2 w serii 30S. Element wykonano ze stali automatowej i zabezpieczono ocynkiem w pasywacji białej. Ciśnienie pracy wynosi 400 bar.

Złączka prosta BB M30x2-M42x2 20S-30S

Parametry techniczne

Produkt: złączka prosta BB M30x2 / M42x2 20S / 30S
Typ złącza: proste - złącze, przyłącze
Przeznaczenie: jako złączka, łączenie elementów instalacji
Standard połączenia: metryczne DIN 2353 / PN-EN ISO 8434-1
Gwint 1: M30x2
Seria gwintu 1: 20S
Wymiar gwintu 1: 29,6-29,9 mm zewnętrznie / 27,4-27,8 mm wewnętrznie
Gwint 2: M42x2
Seria gwintu 2: 30S
Wymiar gwintu 2: 41,6-41,9 mm zewnętrznie / 39,4-39,8 mm wewnętrznie
Gwint mniejszy: M30x2 20S
Gwint większy: M42x2 30S
Ciśnienie pracy: 400 bar
Temperatura pracy: od -20°C do +120°C
Typ cieczy: olej hydrauliczny
Materiał: stal automatowa
Zabezpieczenie powierzchni: ocynk w pasywacji białej
Oznaczenie wg Vitillo: AME3020S.1
Kod produktu: PN-141 M30/M42 20/30
Kod kreskowy EAN: 5905009127695

Złączka metryczna M30x2 / M42x2 do redukcji 20S / 30S

Ten produkt stosuje się wtedy, gdy w instalacji hydraulicznej trzeba połączyć element M30x2 20S z większym połączeniem M42x2 30S. Złączka pozwala wykonać redukcję w obrębie metrycznej serii ciężkiej bez dokładania kilku pośrednich adapterów. Podobne rozwiązania można porównać w kategorii złączki proste metryczne BB.

Gwint M30x2 20S i M42x2 30S - nie dobieraj tylko po średnicy

Przy doborze tej złączki trzeba potwierdzić oba gwinty oraz serie połączenia. M30x2 odpowiada stronie 20S, a M42x2 stronie 30S. Sam pomiar gwintu nie wystarcza, ponieważ o szczelności decyduje także geometria połączenia, nakrętka, pierścień oraz element współpracujący. Jeżeli potrzebne są inne redukcje, warto sprawdzić złączki hydrauliczne proste BB.

Kiedy stosować złączkę BB M30x2 / M42x2

Złączka sprawdza się przy łączeniu przewodów, adapterów i odcinków instalacji w tym samym systemie metrycznym. Nie jest typową przyłączką korpusową do każdego gniazda pompy, zaworu, rozdzielacza lub siłownika. Do takich miejsc trzeba dobrać właściwe przyłączki proste hydrauliczne.

Ciśnienie pracy 400 bar i kontrola całego odcinka

Ciśnienie pracy wynosi 400 bar. Ten parametr dotyczy samej złączki, ale cały układ należy oceniać według najsłabszego elementu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, nakrętka, pierścień albo element po drugiej stronie połączenia. Do kontroli ciśnienia roboczego w instalacji można wykorzystać manometry hydrauliczne.

Montaż złączki M30x2 / M42x2 bez naprężenia

Złączka powinna być skręcana osiowo, bez ciągnięcia przewodu pod kątem. Przy większych gwintach ciężar przewodu i promień gięcia mają duże znaczenie. Naprężony wąż lub źle ustawiona końcówka mogą spowodować nieszczelność dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego odcinka warto zamówić przewody hydrauliczne na wymiar.

Typowe błędy przy doborze M30x2 / M42x2 20S / 30S

Najczęstszy błąd to dobór elementu tylko po jednym gwincie, bez sprawdzenia drugiej strony. Drugi problem to pomylenie serii lekkiej z ciężką. Trzeci błąd pojawia się przy montażu przewodu bez podparcia. Jeżeli przewód pracuje przy ramie, osłonie lub ostrej krawędzi, warto zastosować osłony spiralne na węże hydrauliczne oraz uchwyty i obejmy do rur oraz przewodów.

Porównanie z podobnymi złączkami metrycznymi

Przy identyfikacji części po demontażu warto porównać kierunek redukcji, gwinty i serie połączeń. W tej samej grupie można sprawdzić złączkę prostą BB M36x2 / M52x2 25S / 38S, złączkę prostą BB M24x1,5 / M30x2 16S / 20S oraz korpus złącza redukcyjnego XGR 30/20 S.

FAQ

Czy złączka BB M30x2 / M42x2 jest redukcją?

Tak. Produkt łączy dwa różne rozmiary metryczne: M30x2 20S oraz M42x2 30S.

Jakie gwinty ma ta złączka?

Złączka ma gwint M30x2 po jednej stronie oraz M42x2 po drugiej stronie.

Co oznacza 20S / 30S?

Oznaczenia 20S i 30S wskazują metryczne połączenia serii ciężkiej. Elementy współpracujące powinny być dobrane do tej samej serii po danej stronie złączki.

Jakie ciśnienie pracy ma złączka M30x2 / M42x2?

Ciśnienie pracy wynosi 400 bar. Całą instalację należy jednak oceniać według parametrów najsłabszego elementu układu.

Z jakiego materiału wykonano złączkę?

Złączka jest wykonana ze stali automatowej i zabezpieczona ocynkiem w pasywacji białej.

Czy ta złączka pasuje do systemu BSP lub ORFS?

Nie. To złączka metryczna z gwintami M30x2 oraz M42x2.

Co sprawdzić przed zakupem?

Przed zakupem należy sprawdzić oba gwinty, serie 20S i 30S, ciśnienie pracy, elementy współpracujące oraz sposób prowadzenia przewodu po montażu.
