Złączka prosta BB M16X1,5 10L stal nierdzewna kpl

Przejdź do sekcji Opinie

68,33 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M16x1,5
Rozmiar gwintu 1 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Rozmiar gwintu 2 M16X1,5
Rozmiar gwintu 2 w milimetrach 15,6-15,9zew./14,2-14,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 315 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka prosta BB M16x1,5 10L stal nierdzewna kompletna

Złączka prosta BB M16x1,5 10L ze stali nierdzewnej to kompletne połączenie rurowe przeznaczone do instalacji hydraulicznych wykonanych w lekkiej serii L. Po obu stronach korpusu znajdują się jednakowe gwinty zewnętrzne M16x1,5, a rozmiar 10L oznacza współpracę z rurą o średnicy zewnętrznej 10 mm.

Produkt jest oferowany jako komplet, a nie sam korpus. W zestawie znajdują się 2 pierścienie zacinające oraz 2 nakrętki złączne, dzięki czemu otrzymujesz podstawowe elementy potrzebne do wykonania połączenia po obu stronach.

Parametry techniczne

typ produktu: złączka prosta BB,
wykonanie: kompletne,
gwint 1: M16x1,5 zewnętrzny,
gwint 2: M16x1,5 zewnętrzny,
rozmiar: 10L,
średnica zewnętrzna rury: 10 mm,
seria: lekka L,
średnica nominalna gwintu: 16 mm,
skok gwintu: 1,5 mm,
praktyczny pomiar gwintu zewnętrznego: około 15,6-15,9 mm,
kąt stożka połączenia: 24°,
materiał: stal nierdzewna,
konstrukcja: złączka równa,
w komplecie: korpus, 2 pierścienie zacinające i 2 nakrętki złączne,
przeznaczenie: proste połączenie dwóch odcinków instalacji 10L.

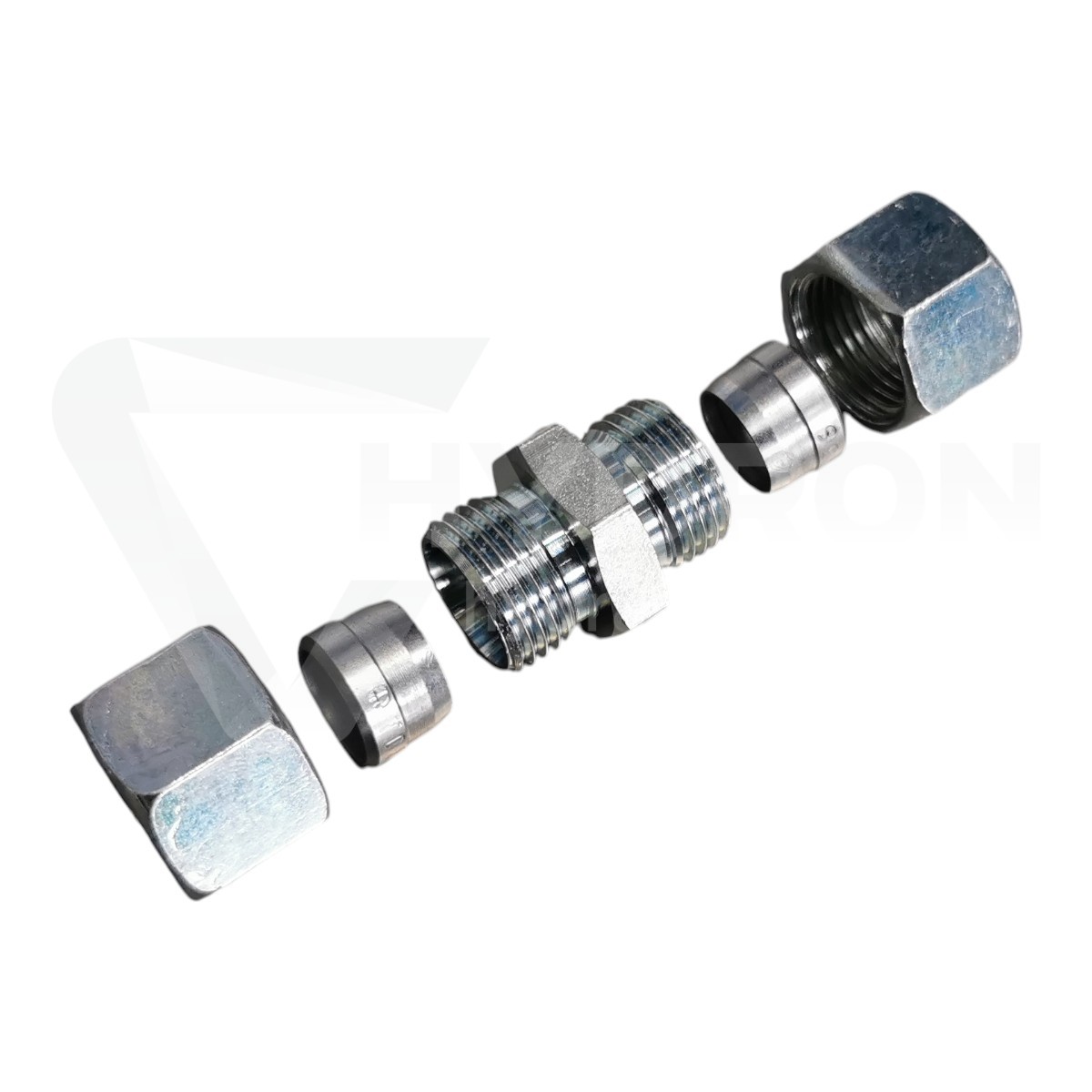

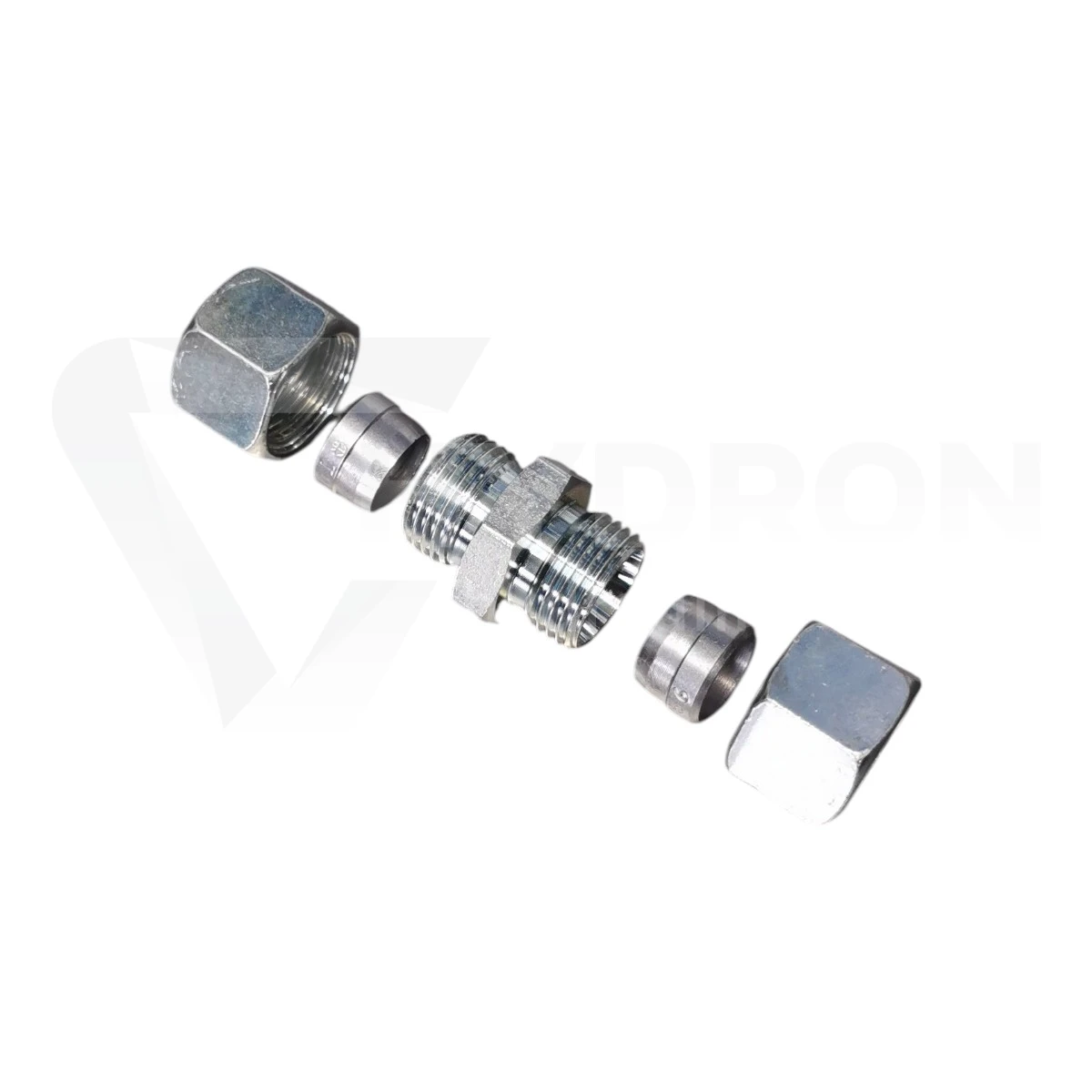

Komplet M16x1,5 10L - co otrzymujesz?

Ten wariant jest przeznaczony dla użytkownika, który chce otrzymać gotowy zestaw do wykonania dwóch stron połączenia rurowego.

1 korpus złączki BB M16x1,5 / M16x1,5,
2 pierścienie zacinające 10L,
2 nakrętki złączne M16x1,5 10L.

Nie trzeba więc osobno wyszukiwać pierścieni ani nakrętek. To upraszcza zamówienie i ogranicza ryzyko dobrania elementów z niewłaściwej serii.

10L - rura 10 mm w lekkiej serii

Oznaczenie 10L mówi znacznie więcej niż sam gwint. Liczba 10 oznacza rurę o średnicy zewnętrznej 10 mm, natomiast litera L wskazuje lekką serię połączeń rurowych.

Pełną konfigurację tej złączki należy więc czytać jako:

M16x1,5,
rura 10 mm,
seria lekka L,
stożek 24°.

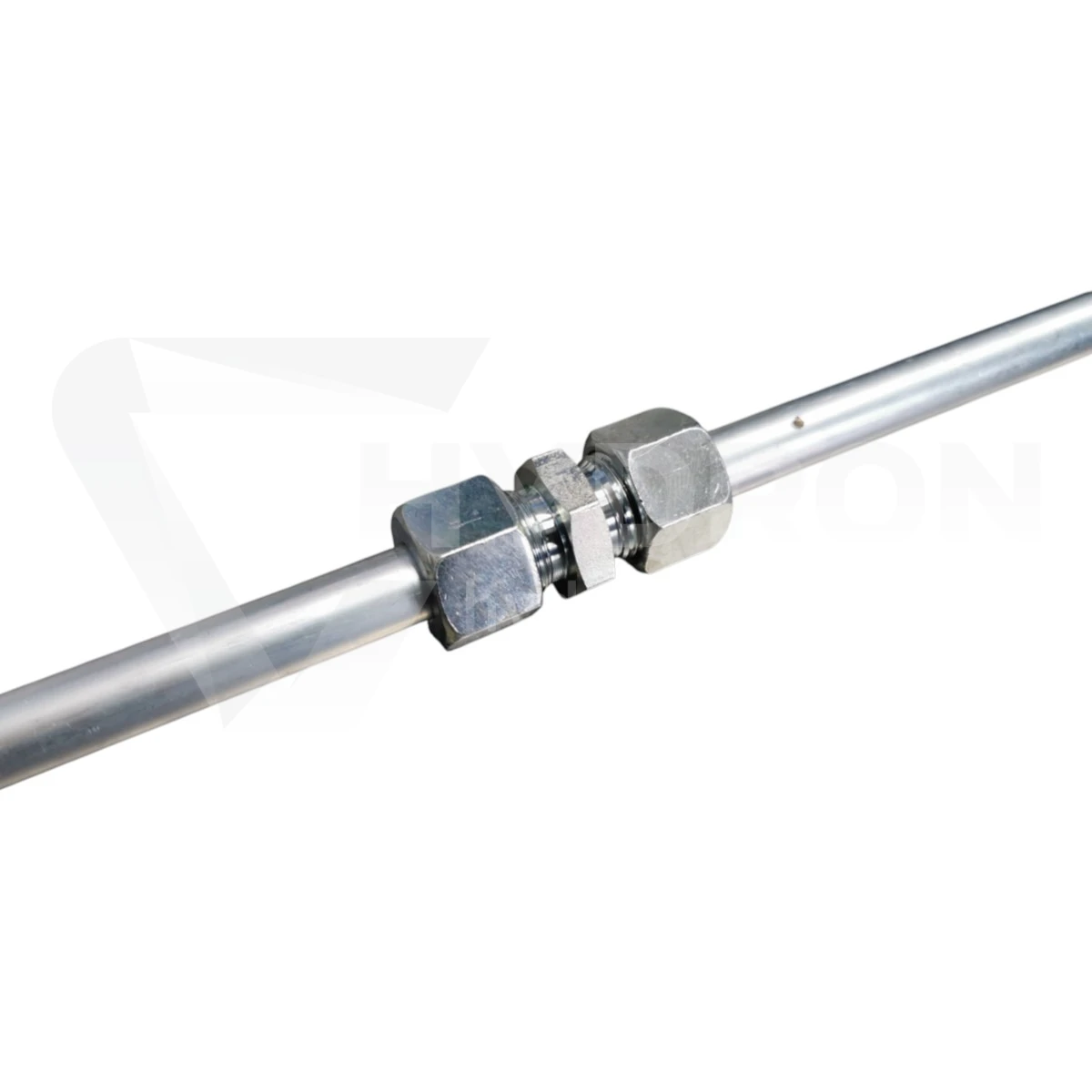

Złączka równa, bez redukcji

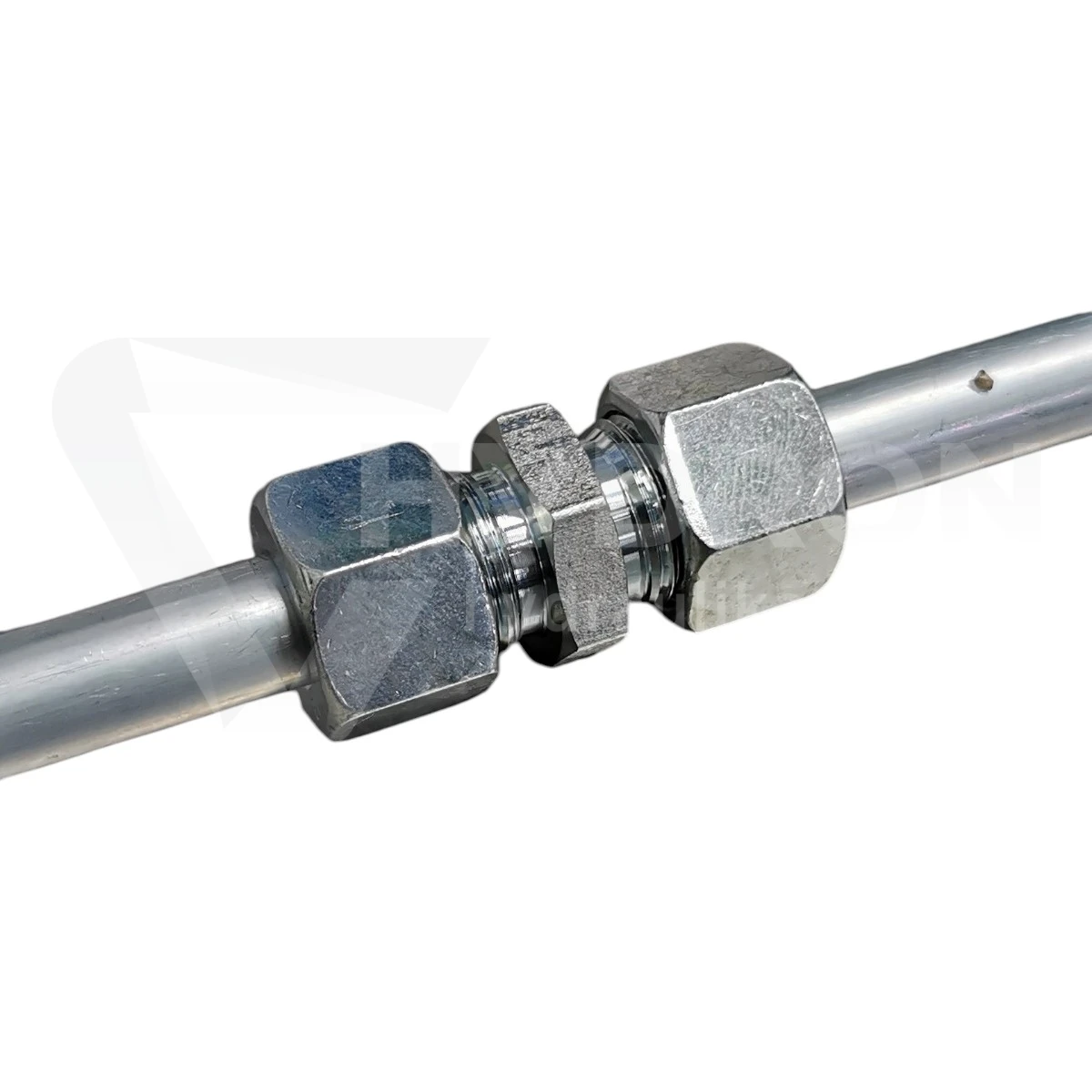

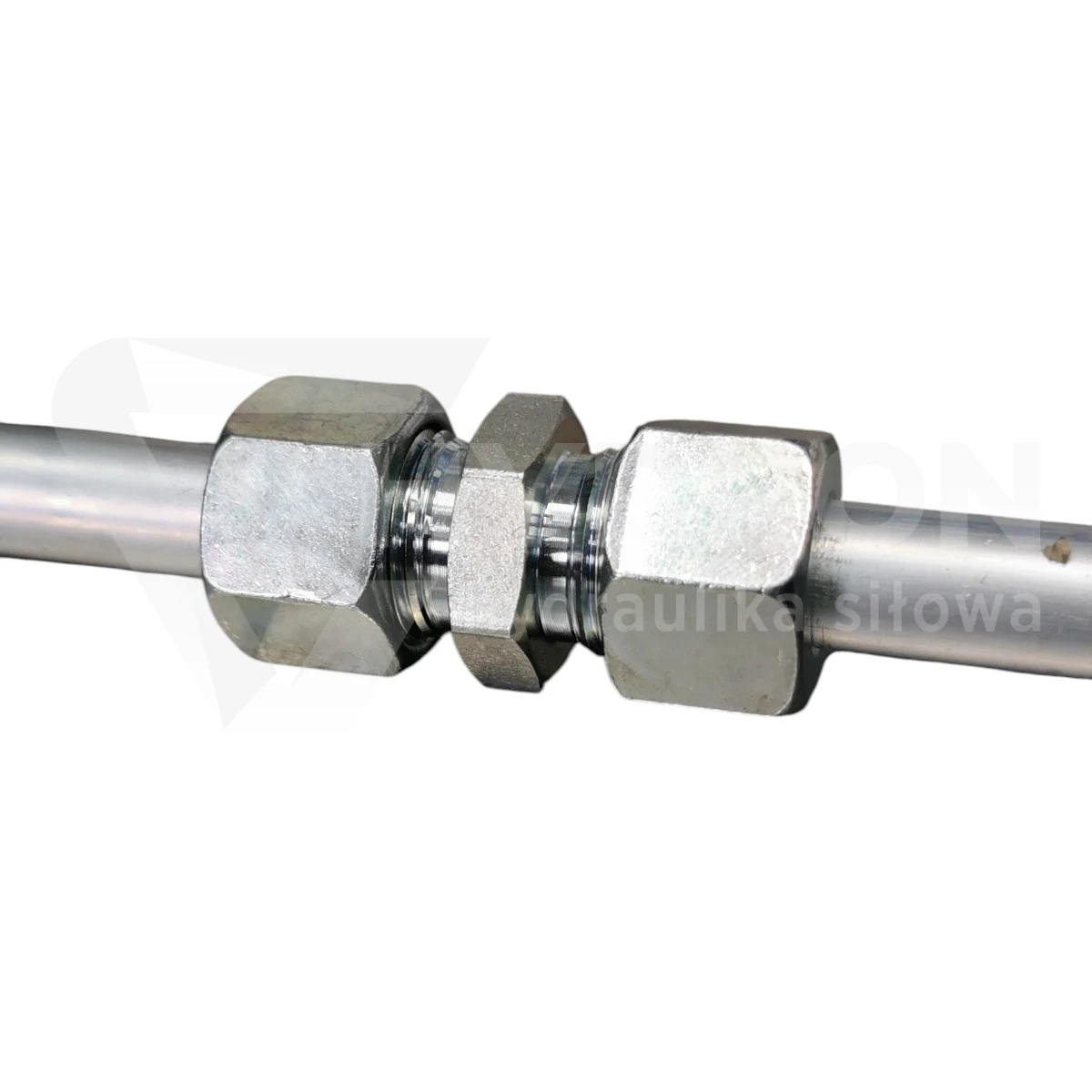

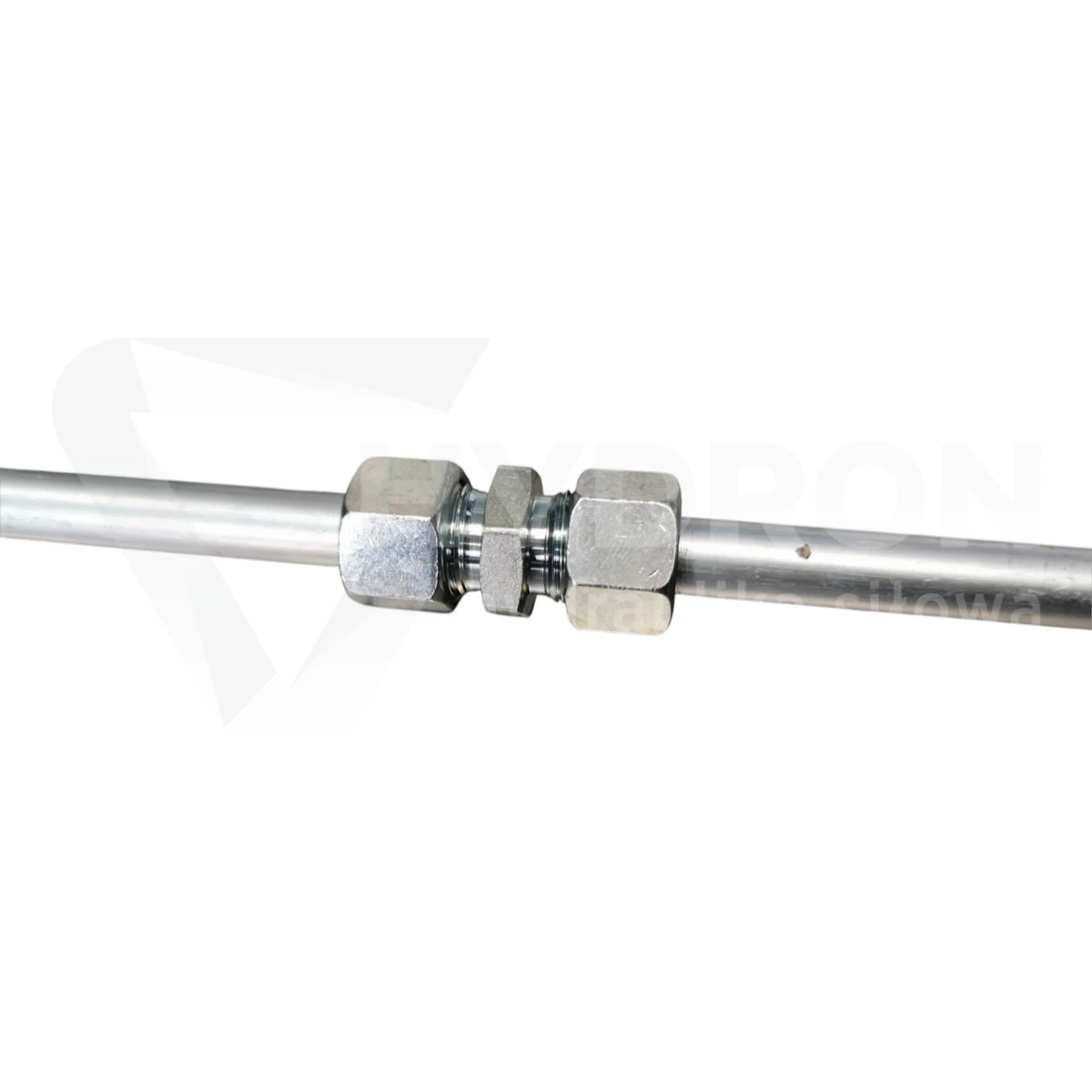

Po obu stronach znajduje się ten sam rozmiar M16x1,5 10L. Produkt nie zmienia średnicy rury ani serii połączenia.

Sprawdza się więc przy prostym łączeniu dwóch odcinków instalacji o identycznej konfiguracji.

M16x1,5 - praktyczna identyfikacja

Gwint M16x1,5 ma średnicę nominalną 16 mm i skok 1,5 mm. Przy pomiarze suwmiarką zewnętrzna średnica gwintu wynosi zwykle około 15,6-15,9 mm.

Nie należy jednak kończyć identyfikacji na samym gwincie. Trzeba również zmierzyć rurę i potwierdzić, że ma ona średnicę zewnętrzną 10 mm.

M16x1,5 może oznaczać również 8S

To ważne przy doborze. Ten sam gwint M16x1,5 może występować także w ciężkiej serii 8S.

M16x1,5 10L - rura 10 mm, seria lekka L,
M16x1,5 8S - rura 8 mm, seria ciężka S.

Gwinty są takie same, ale średnica rury i seria są inne. Elementów tych nie należy traktować jako zamienników.

Dlaczego wersja kompletna jest wygodniejsza?

Przy zakupie samego korpusu trzeba dodatkowo zamówić odpowiednie nakrętki i pierścienie zacinające. W tym produkcie są one już częścią zestawu.

Daje to kilka praktycznych korzyści:

mniej osobnych pozycji do zamówienia,
mniejsze ryzyko pomyłki przy kompletowaniu części,
szybsze przygotowanie zestawu do montażu,
pewność dobrania elementów do rozmiaru 10L.

Stal nierdzewna w instalacji hydraulicznej

Wykonanie ze stali nierdzewnej jest szczególnie przydatne tam, gdzie połączenie będzie narażone na wilgoć, warunki atmosferyczne lub częste mycie.

Taki wariant warto rozważyć również wtedy, gdy pozostała część instalacji wykonana jest z rur i armatury nierdzewnej.

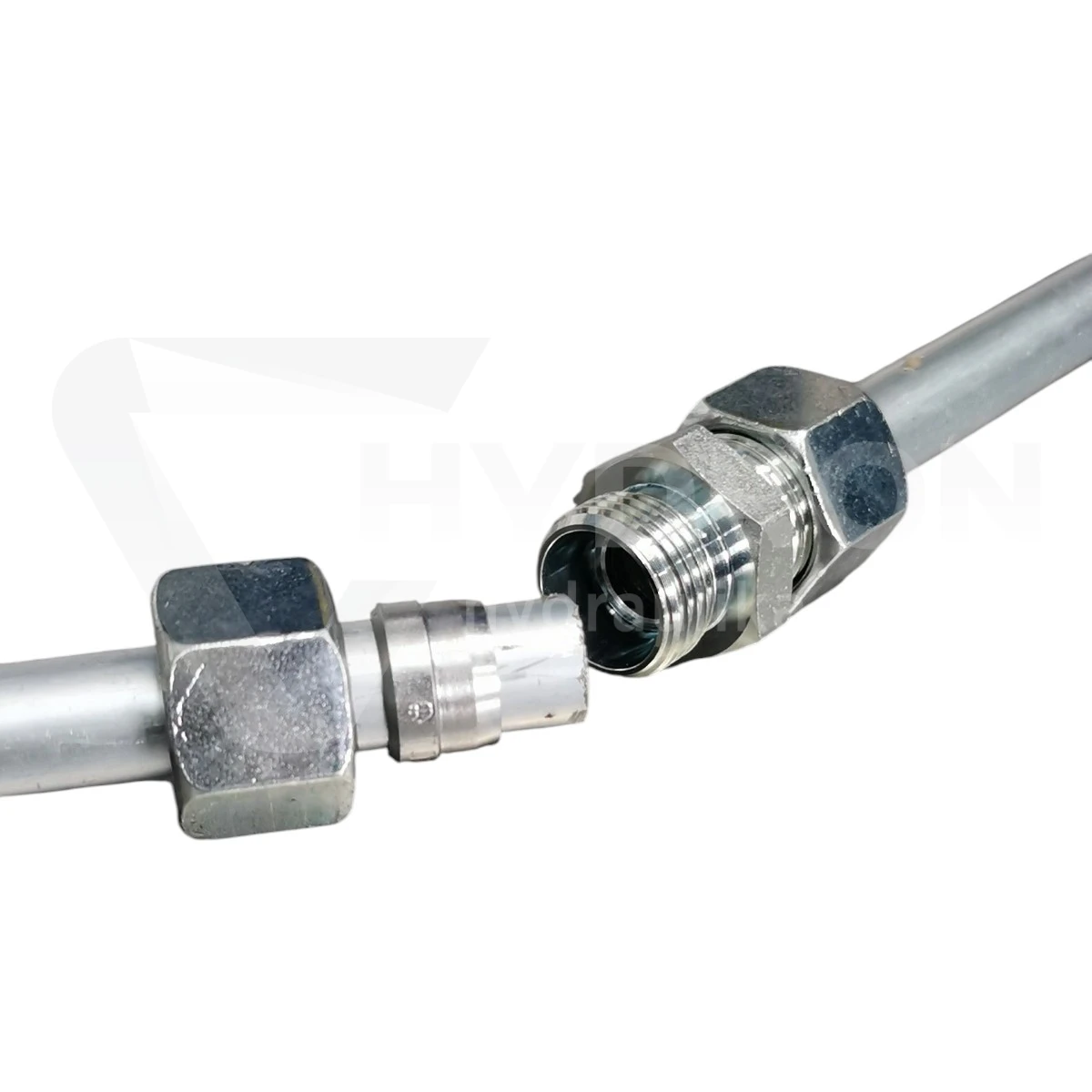

Połączenie na pierścień zacinający

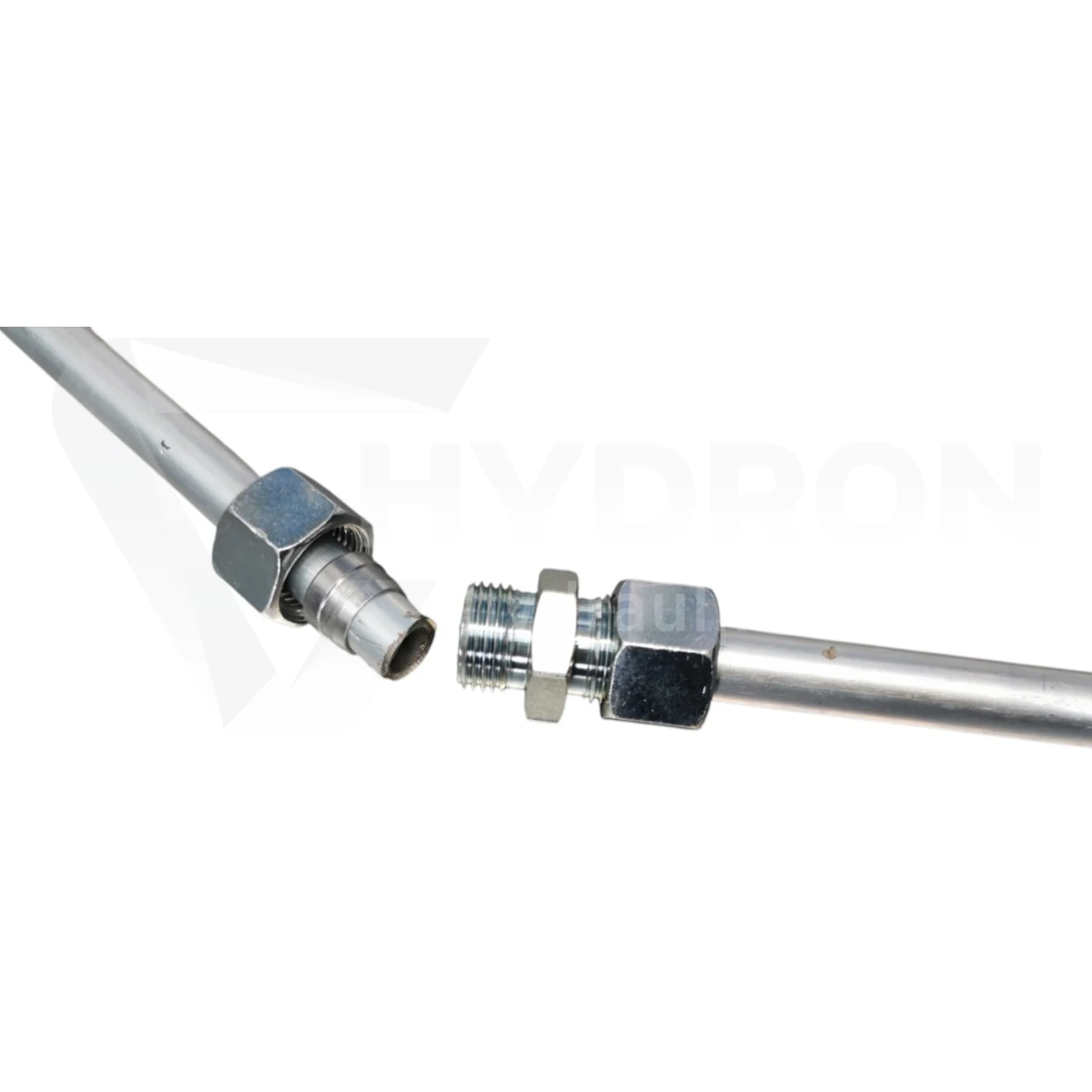

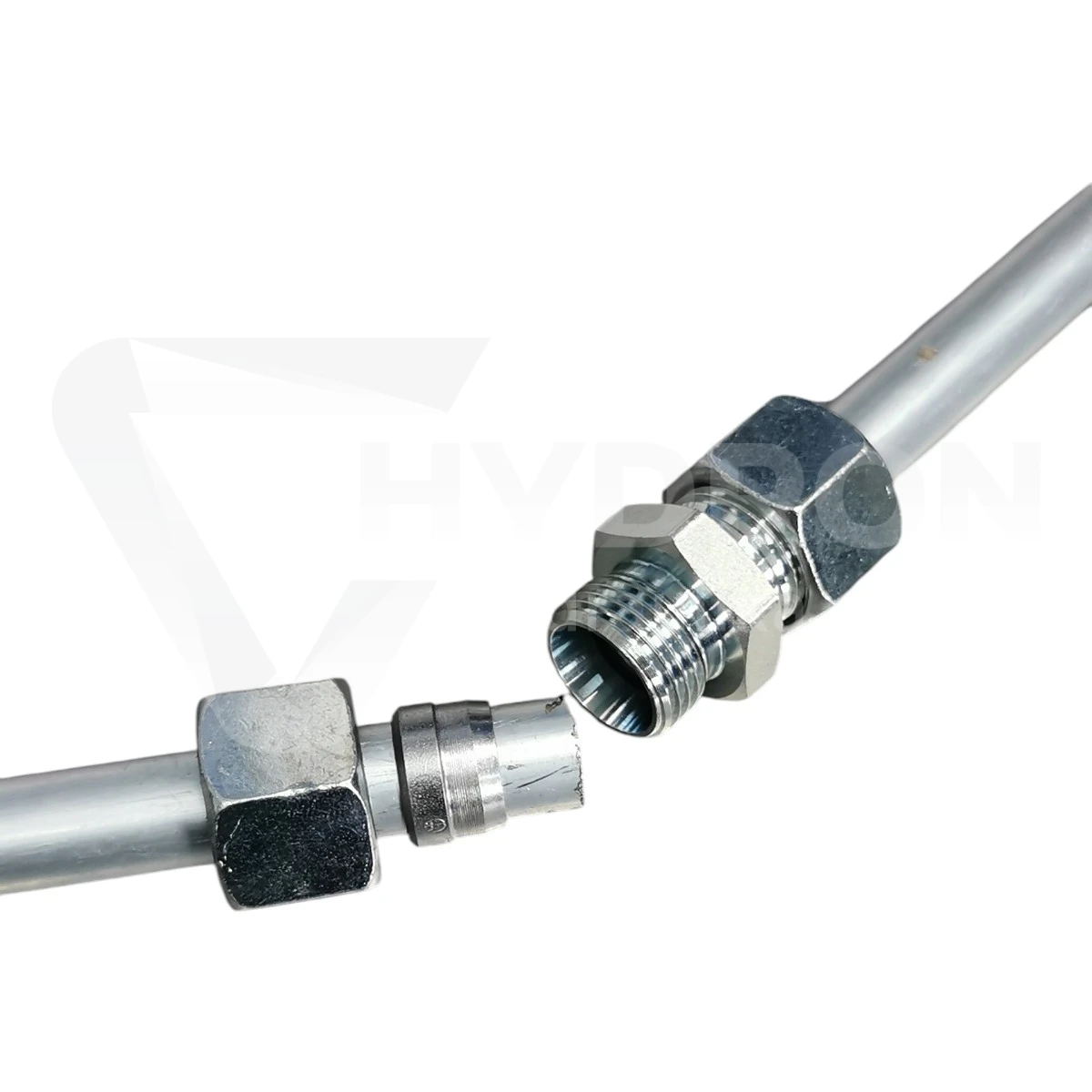

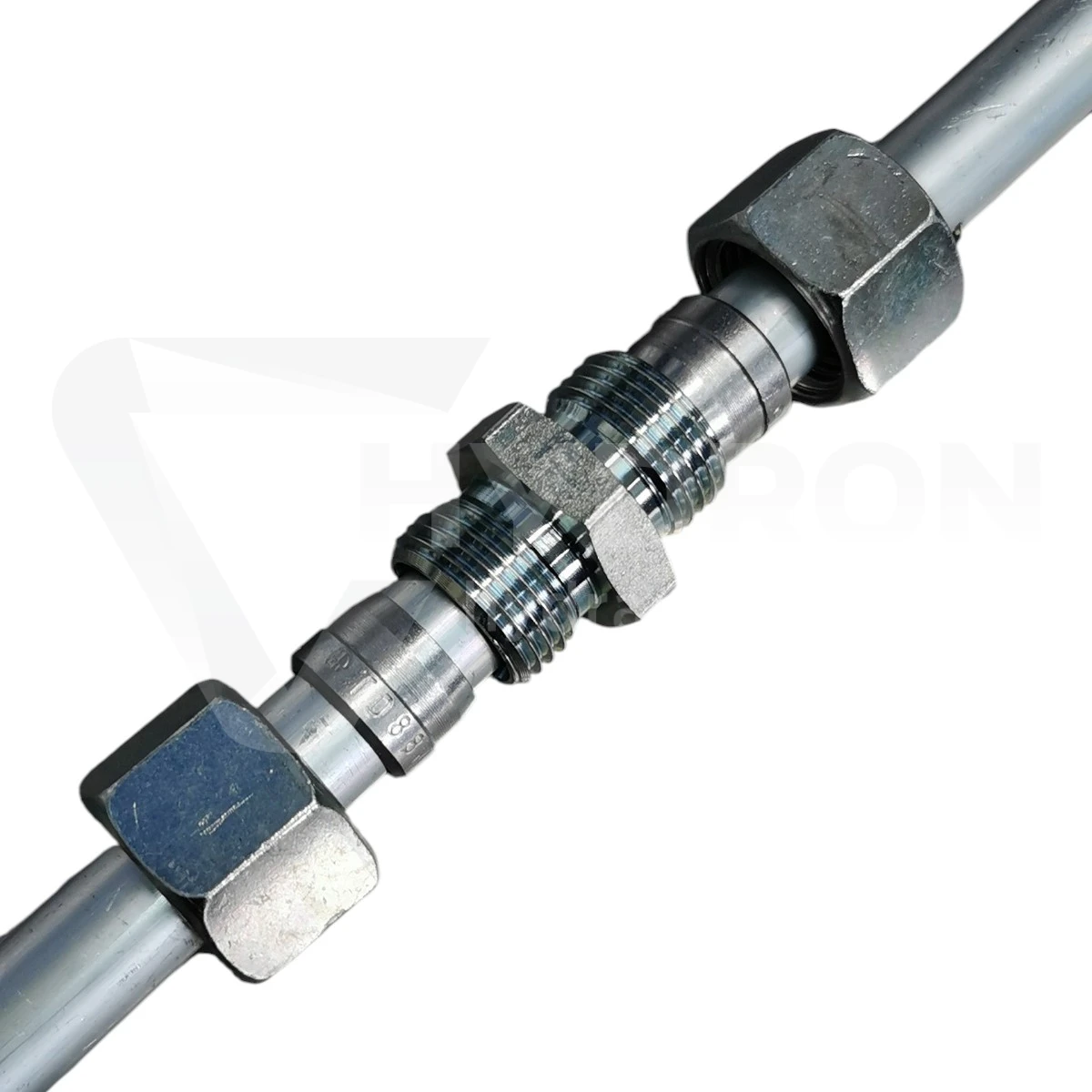

Złączka pracuje w metrycznym systemie rurowym ze stożkiem 24°. Podczas montażu pierścień zostaje osadzony na rurze i dociśnięty nakrętką do powierzchni stożkowej korpusu.

To właśnie współpraca rury, pierścienia i stożka odpowiada za prawidłowe wykonanie połączenia.
