Złączka prosta BB M30X1,5 22L

Przejdź do sekcji Opinie

22,45 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M30x1,5
Rozmiar gwintu 1 w milimetrach 29,6-29,9zew./28,2-28,6wew.
Rozmiar gwintu 2 M30X1,5
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./28,2-28,6wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 160 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)

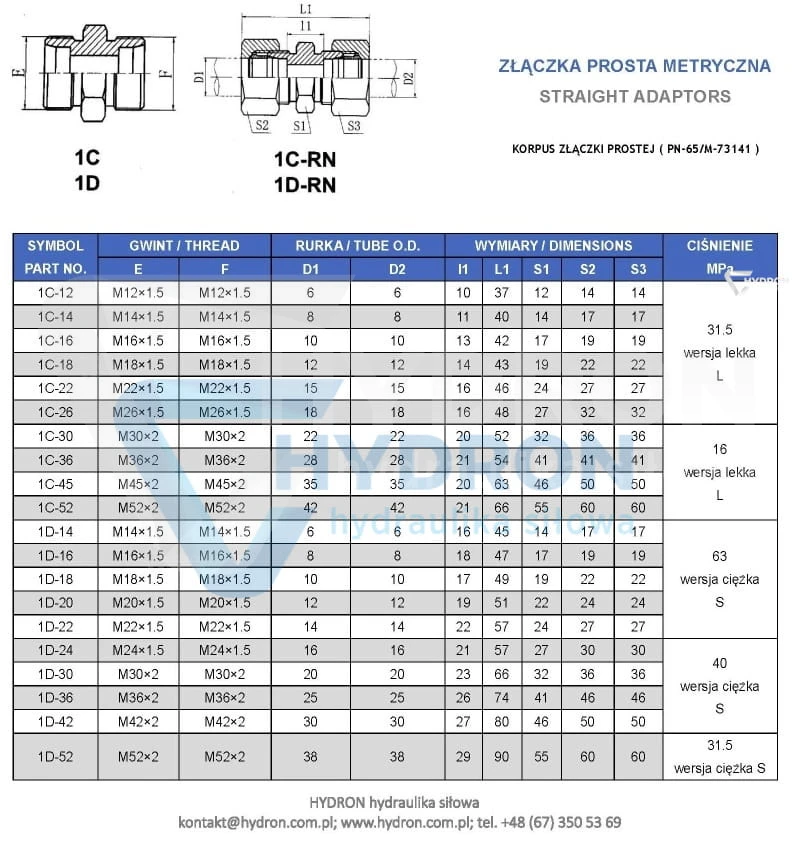

Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Złączka prosta BB M30x1,5 22L – nypel metryczny hydrauliczny 24°

Złączka prosta BB M30x1,5 22L to dwustronny łącznik hydrauliczny wyposażony w gwinty zewnętrzne metryczne oraz stożkowe powierzchnie przyłączeniowe 24°. Przeznaczony jest do łączenia przewodów i elementów instalacji hydrauliki siłowej, w których stosowane są kompatybilne połączenia zaciskowe. Korpus wykonany ze stali automatowej pokrytej ocynkiem z białą pasywacją zapewnia ochronę powierzchni przed korozją. Złączka znajduje zastosowanie w układach olejowych maszyn rolniczych, budowlanych oraz urządzeń przemysłowych.

Parametry techniczne

Rodzaj: złączka prosta BB, korpus złącza dwustronnego.
Gwint zewnętrzny strony 1: M30x1,5.
Gwint zewnętrzny strony 2: M30x1,5.
Średnica nominalna gwintu: 30 mm.
Skok gwintu według opisu produktu: 1,5 mm.
Oznaczenie rozmiaru: 22L – seria lekka.
Średnica zewnętrzna współpracującej rury dla 22L: 22 mm.
Kąt stożka zaciskowego: 24°.
Materiał: stal automatowa.
Powłoka ochronna: ocynk z białą pasywacją.
Medium robocze: olej hydrauliczny.
Normy podane w dokumentacji: PN-65/M-73141, DIN 2353.

Oznaczenia katalogowe i odpowiedniki

Parker Ermeto: G22L.
Typ złącza: G – złączka prosta ze stożkiem 24°.

Zastosowanie złączki prostej BB M30x1,5

Złączka hydrauliczna M30x1,5 przeznaczona jest do łączenia dwóch przewodów lub innych elementów instalacji wyposażonych w odpowiednie przyłącza metryczne. Może być stosowana podczas montażu, naprawy i modernizacji układów hydrauliki siłowej w ciągnikach rolniczych, ładowaczach, maszynach budowlanych, urządzeniach leśnych oraz instalacjach przemysłowych.

Dzięki prostej konstrukcji dwustronnej umożliwia wykonanie połączenia pomiędzy kompatybilnymi elementami systemu zaciskowego. Przy doborze współpracujących nakrętek należy sprawdzić dokładną średnicę i skok gwintu, szczególnie ze względu na występujące w systemach hydraulicznych odmiany M30x1,5 oraz M30x2.

Budowa i sposób uszczelnienia

Korpus złączki wyposażony jest w dwa gwinty zewnętrzne metryczne oraz powierzchnie stożkowe o kącie 24°. Szczelność połączenia uzyskuje się przez prawidłową współpracę kompatybilnych nakrętek, pierścieni zaciskowych i powierzchni stożkowych. Oznaczenie 22L odnosi się do systemu serii lekkiej przeznaczonego do rury o średnicy zewnętrznej 22 mm.

Produkt określany jest również jako nypel M30x1,5, złączka hydrauliczna 22L, łącznik metryczny M30x1,5, złączka prosta BB 24° lub korpus złącza hydraulicznego.

Uwaga: Zdjęcie produktu ma charakter poglądowy. Ze względu na różnice w procesie technologicznym dostarczona złączka może różnić się wyglądem od przedstawionej na fotografii, przy zachowaniu deklarowanych parametrów przyłączeniowych.
