Złączka prosta BB BSP 1/2" / 1"

Przejdź do sekcji Opinie

24,10 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

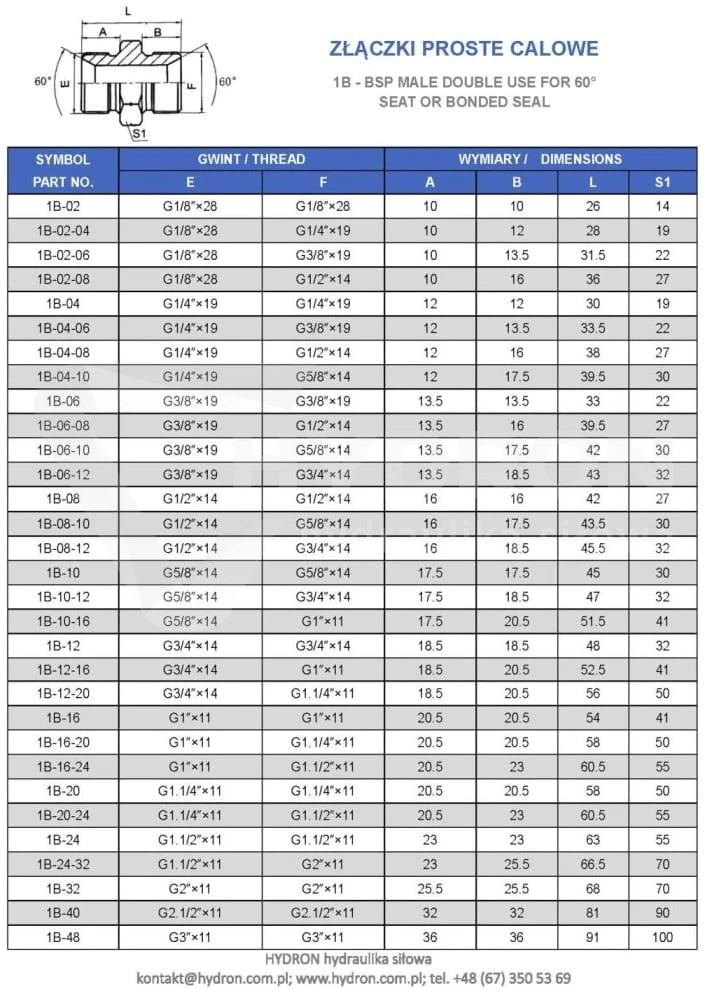

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 1" BSP
Rozmiar gwintu 2 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Ciśnienie pracy 200 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg RASTELLI RACCORDI 34.67.16.08
Oznaczenie wg VITILLO ARGG1608
Oznaczenie alternatywne 1B-08-16 / XGR 1/2"-1"

Opis

Złączka prosta redukcyjna BB BSP 1/2" / 1" 200 bar

Złączka prosta redukcyjna BB BSP 1/2" / 1" to stalowy łącznik hydrauliczny wyposażony w dwa gwinty zewnętrzne BSP o różnych rozmiarach. Po jednej stronie znajduje się BSP 1/2", a po drugiej większy BSP 1". Złączka pozwala wykonać bezpośrednie przejście pomiędzy tymi przyłączami bez stosowania kilku kolejnych adapterów.

Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Połączenie wykorzystuje stożek uszczelniający 60°. Maksymalne ciśnienie pracy wynosi 200 bar, a zakres temperatury od -20°C do +120°C.

Parametry techniczne złączki BSP 1/2" / 1"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna / nypel redukcyjny,
gwint 1: zewnętrzny BSP 1/2",
gwint 2: zewnętrzny BSP 1",
wymiar gwintu BSP 1/2": 20,5-20,9 mm zewnętrzny / 18,6-19,0 mm wewnętrzny,
wymiar gwintu BSP 1": 33,0-33,2 mm zewnętrzny / 30,3-30,8 mm wewnętrzny,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 200 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Rastelli-Raccordi: 34.67.16.08,
oznaczenie wg Vitillo: ARGG1608,
oznaczenie alternatywne: 1B-08-16 / XGR 1/2"-1".

Redukcja hydrauliczna BSP 1/2" na BSP 1"

Produkt pełni funkcję redukcji pomiędzy dwoma wyraźnie różniącymi się rozmiarami gwintu. Strona BSP 1/2" ma średnicę zewnętrzną około 20,5-20,9 mm, natomiast BSP 1" około 33,0-33,2 mm.

Oba zakończenia są gwintami zewnętrznymi. Złączka może więc połączyć dwa kompatybilne elementy wyposażone w odpowiednie gwinty wewnętrzne, ograniczając liczbę dodatkowych przejściówek w instalacji.

Inne warianty znajdziesz w kategorii złączki proste i redukcyjne BSP.

Jak odróżnić BSP 1/2" od BSP 1"?

Przy identyfikacji złączki najlepiej rozpocząć od pomiaru średnicy zewnętrznej gwintu suwmiarką:

BSP 1/2": około 20,5-20,9 mm,
BSP 1": około 33,0-33,2 mm.

Różnica jest duża, dlatego oba rozmiary można stosunkowo łatwo rozpoznać. Trzeba jednak pamiętać, że oznaczenia calowe BSP są wartościami nominalnymi. Gwint BSP 1" nie ma więc 25,4 mm średnicy, a BSP 1/2" nie ma 12,7 mm.

Dlaczego warto sprawdzić również skok gwintu?

Pomiar średnicy pozwala szybko zawęzić wybór, ale nie powinien być jedyną metodą identyfikacji. Przy dobieraniu nowej złączki do nieoznaczonego elementu warto również sprawdzić skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Ma to znaczenie szczególnie podczas napraw starszych maszyn, gdzie mogą występować różne standardy gwintów calowych. Podobny wygląd elementów nie oznacza automatycznie ich kompatybilności.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Przy doborze elementu współpracującego trzeba więc sprawdzić nie tylko napis BSP i średnicę gwintu, ale również geometrię powierzchni odpowiedzialnych za uszczelnienie.

Sama możliwość mechanicznego skręcenia dwóch części nie oznacza jeszcze prawidłowego połączenia hydraulicznego. Gwint oraz powierzchnia uszczelniająca powinny należeć do kompatybilnego systemu połączenia.

Ciśnienie pracy 200 bar

Maksymalne ciśnienie pracy podane dla redukcji BSP 1/2" / 1" wynosi 200 bar. Jest to parametr konkretnego wariantu i nie należy przenosić na niego wartości spotykanych w mniejszych złączkach BSP.

Dopuszczalne ciśnienie kompletnej instalacji wyznacza element o najniższej wartości znamionowej. Przy projektowaniu lub naprawie układu trzeba więc zweryfikować również przewody, końcówki, szybkozłącza, zawory oraz pozostałe adaptery.

Gotowe rozwiązania dostępne są w kategorii zakute przewody hydrauliczne.

Redukcja z BSP 1" na 1/2" a przepływ

Przejście z dużego przyłącza BSP 1" na BSP 1/2" oznacza istotne zmniejszenie przekroju połączenia. Z tego względu przy doborze redukcji trzeba uwzględnić także wymagany przepływ oleju.

Jeżeli przekrój będzie zbyt mały w stosunku do natężenia przepływu, może wzrosnąć prędkość medium oraz straty ciśnienia. Sama zgodność gwintów nie powinna więc być jedynym kryterium doboru.

Stal automatowa zabezpieczona ocynkiem

Korpus złączki wykonano ze stali automatowej. Powierzchnia została zabezpieczona ocynkiem z białą pasywacją, stosowanym w stalowych elementach złącznych przeznaczonych do standardowych układów hydrauliki siłowej.

Jeżeli instalacja wymaga elementów wykonanych ze stali nierdzewnej, dostępny jest również nierdzewny wariant BSP 1/2" / 1" wykonany ze stali 1.4571.

Temperatura pracy od -20°C do +120°C

Karta produktu określa zakres temperatury pracy od -20°C do +120°C. Jako medium robocze wskazany jest olej hydrauliczny.

Przy ustalaniu dopuszczalnej temperatury kompletnego układu trzeba uwzględnić również parametry przewodów, uszczelnień, zaworów i pozostałych komponentów.

Standard BS5200 / ISO 8434-6

Złączka została przypisana do standardu BS5200 / ISO 8434-6. Informacja ta pomaga przy identyfikacji systemu połączenia i doborze kompatybilnych części.

Podczas wymiany istniejącego elementu warto porównać oba gwinty, ich średnicę, skok, sposób uszczelnienia, ciśnienie oraz materiał wykonania.

Gdzie stosuje się złączkę BSP 1/2" / 1"?

Redukcja może być wykorzystywana wszędzie tam, gdzie trzeba połączyć dwa elementy układu hydraulicznego posiadające różne wielkości przyłączy BSP.

hydraulika siłowa,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
agregaty hydrauliczne,
urządzenia przemysłowe,
instalacje olejowe,
naprawy i modernizacje układów hydraulicznych.

Oznaczenia katalogowe i zamienniki

Przy wyszukiwaniu odpowiednika pomocne mogą być oznaczenia przypisane do tego wariantu:

Rastelli-Raccordi: 34.67.16.08,
Vitillo: ARGG1608,
symbol: 1B-08-16,
oznaczenie alternatywne: XGR 1/2"-1".

Oznaczenie katalogowe ułatwia identyfikację, ale przed zastosowaniem zamiennika należy porównać pełne parametry techniczne, zwłaszcza gwinty, sposób uszczelnienia, materiał i dopuszczalne ciśnienie.

Jak prawidłowo dobrać redukcję BSP 1/2" / 1"?

Przed zamówieniem warto potwierdzić:

czy wymagane są dwa gwinty zewnętrzne,
czy mniejszy gwint to BSP 1/2",
czy większy gwint to BSP 1",
średnicę zewnętrzną obu gwintów,
skok gwintów,
zgodność stożka uszczelniającego 60°,
maksymalne wymagane ciśnienie pracy,
przepływ wymagany w danym obwodzie.

Jeżeli złączka dobierana jest na podstawie części wymontowanej z maszyny, warto wykonać pomiar suwmiarką oraz wzornikiem gwintów zamiast polegać wyłącznie na wizualnym porównaniu.

Dobór kompletnego przewodu hydraulicznego

Rozmiar gwintu jest tylko jednym z parametrów przewodu hydraulicznego. Należy również dobrać średnicę DN, konstrukcję węża, wymagane ciśnienie, długość oraz oba zakończenia.

Odpowiednią konfigurację możesz przygotować w konfiguratorze przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka BSP 1/2" / 1"?

Złączka posiada dwa gwinty zewnętrzne: BSP 1/2" po jednej stronie oraz BSP 1" po drugiej.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego wariantu wynosi 200 bar.

Jak rozpoznać gwinty BSP 1/2" i BSP 1"?

Gwint zewnętrzny BSP 1/2" ma około 20,5-20,9 mm średnicy, natomiast BSP 1" około 33,0-33,2 mm. Dla pewnej identyfikacji należy również sprawdzić skok gwintu.

Czy złączka posiada stożek uszczelniający?

Tak. Złączka posiada stożek uszczelniający 60°, dlatego element współpracujący powinien mieć kompatybilną geometrię połączenia.

Na co zwrócić uwagę przy redukcji z 1" na 1/2"?

Oprócz zgodności gwintów i ciśnienia należy sprawdzić wymagany przepływ, ponieważ przejście z BSP 1" na BSP 1/2" zmniejsza przekrój połączenia.
