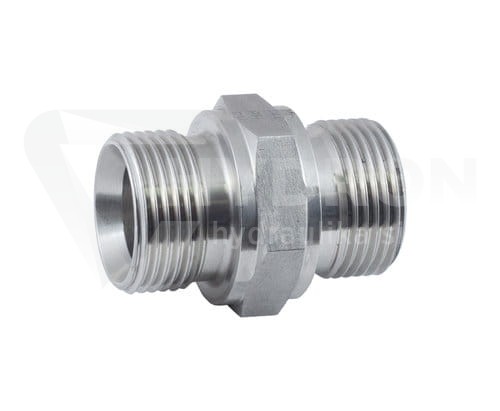

Złączka prosta BB BSP 1/2" / 1" stal nierdzewna

Przejdź do sekcji Opinie

250,22 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 0,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/2" BSP
Rozmiar gwintu 1 w milimetrach 20,5-20,9zew./18,6-19,0wew.
Rozmiar gwintu 2 1" BSP
Rozmiar gwintu 2 w milimetrach 33,0-33,2zew./30,3-30,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 200 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Materiał stal nierdzewna ( 1.4571 )

Opis

Złączka prosta redukcyjna BB BSP 1/2" / 1" stal nierdzewna 200 bar

Złączka prosta redukcyjna BB BSP 1/2" / 1" to nierdzewny łącznik hydrauliczny wyposażony w dwa gwinty zewnętrzne BSP o różnych średnicach. Z jednej strony znajduje się BSP 1/2", a z drugiej większy BSP 1". Złączka pozwala wykonać bezpośrednie przejście pomiędzy tymi rozmiarami w jednym korpusie.

Element wykonano ze stali nierdzewnej 1.4571. Maksymalne ciśnienie pracy podane dla produktu wynosi 200 bar, a zakres temperatury pracy od -20°C do +120°C. Złączka należy do grupy połączeń BSP zgodnych z BS5200 / ISO 8434-6.

Parametry techniczne złączki BSP 1/2" / 1"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 1/2",
gwint 2: zewnętrzny BSP 1",
wymiar gwintu BSP 1/2": 20,5-20,9 mm zewnętrzny / 18,6-19,0 mm wewnętrzny,
wymiar gwintu BSP 1": 33,0-33,2 mm zewnętrzny / 30,3-30,8 mm wewnętrzny,
stożek uszczelniający: 60°,
ciśnienie pracy: 200 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal nierdzewna 1.4571,
norma wykonania: BS5200 / ISO 8434-6,
przeznaczenie: łączenie elementów instalacji hydraulicznej.

Redukcja BSP 1/2" na BSP 1"

Różne średnice obu przyłączy sprawiają, że jest to złączka redukcyjna BSP 1/2" / 1". Obie strony posiadają gwinty zewnętrzne, dlatego element może połączyć dwa kompatybilne komponenty wyposażone w odpowiednie gwinty wewnętrzne.

Zastosowanie jednej redukcji pozwala ograniczyć liczbę dodatkowych adapterów i skrócić całe połączenie. Więcej wariantów znajdziesz w kategorii złączki proste i redukcyjne BSP.

Jak rozpoznać BSP 1/2" i BSP 1"?

Oznaczenia gwintów BSP są wartościami nominalnymi i nie odpowiadają bezpośrednio średnicy wynikającej z prostego przeliczenia cali na milimetry.

BSP 1/2": średnica zewnętrzna około 20,5-20,9 mm,
BSP 1": średnica zewnętrzna około 33,0-33,2 mm.

Pomiar suwmiarką jest bardzo pomocny przy identyfikacji, ale dla pewnego doboru warto również sprawdzić skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Stożek uszczelniający 60°

Złączki BSP z tej grupy wykorzystują standardowy stożek 60°. Przy doborze elementu współpracującego należy więc sprawdzić nie tylko rozmiar gwintu, ale również zgodność powierzchni odpowiedzialnych za uszczelnienie.

Samo mechaniczne skręcenie dwóch elementów nie oznacza jeszcze prawidłowego połączenia hydraulicznego. Gwint oraz geometria powierzchni uszczelniających powinny być kompatybilne.

Stal nierdzewna 1.4571

Korpus złączki wykonano ze stali nierdzewnej 1.4571. Jest to istotna różnica względem standardowych złączek BSP wykonywanych ze stali automatowej i zabezpieczanych powłoką cynkową.

Wersję nierdzewną warto rozważyć tam, gdzie materiał złącza musi być dobrany do bardziej wymagających warunków środowiskowych lub założeń materiałowych konkretnej instalacji.

Więcej takich elementów znajdziesz w kategorii złączki hydrauliczne ze stali nierdzewnej.

Ciśnienie pracy 200 bar

Maksymalne ciśnienie pracy podane dla tej złączki wynosi 200 bar. Wartość należy porównać z rzeczywistym ciśnieniem roboczym oraz maksymalnym występującym w instalacji.

Dopuszczalne ciśnienie kompletnego układu zawsze ogranicza element o najniższych parametrach. Należy więc zweryfikować również przewody, końcówki, zawory, szybkozłącza i pozostałe komponenty instalacji.

Jeżeli potrzebujesz kompletnego połączenia, sprawdź zakute przewody hydrauliczne dostępne w HYDRON.

Redukcja z BSP 1" na 1/2" a przepływ

Przejście z BSP 1" na BSP 1/2" oznacza wyraźne zmniejszenie przekroju połączenia. Dlatego sama zgodność gwintów nie powinna być jedynym kryterium doboru.

Przy projektowaniu lub modernizacji układu warto uwzględnić wymagany przepływ, średnicę przewodów oraz dopuszczalne straty ciśnienia. Zbyt mały przekrój może niekorzystnie wpływać na warunki przepływu w instalacji.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla produktu wynosi od -20°C do +120°C. Przy określaniu dopuszczalnych warunków pracy całej instalacji należy uwzględnić również ograniczenia przewodów, uszczelnień, zaworów i pozostałych komponentów.

Norma BS5200 / ISO 8434-6

Karta produktu wskazuje wykonanie zgodne z BS5200 / ISO 8434-6. Informacja o standardzie pomaga przy identyfikacji złącza i doborze kompatybilnych elementów.

Przy wymianie starej złączki należy zweryfikować oba rozmiary gwintów, ich rzeczywistą średnicę, skok oraz sposób wykonania powierzchni uszczelniających.

Gdzie stosuje się redukcję BSP 1/2" / 1"?

Złączka przeznaczona jest do wykonywania przejścia pomiędzy przyłączami BSP 1/2" i BSP 1". Może być wykorzystywana podczas budowy nowych układów oraz przy naprawach i modernizacji instalacji hydraulicznych.

układy hydrauliki siłowej,
agregaty hydrauliczne,
maszyny rolnicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
instalacje wymagające zastosowania elementów nierdzewnych.

Jak prawidłowo dobrać złączkę BSP 1/2" / 1"?

Przed zamówieniem należy potwierdzić najważniejsze parametry:

strona 1: gwint zewnętrzny BSP 1/2",
strona 2: gwint zewnętrzny BSP 1",
średnica zewnętrzna BSP 1/2": około 20,5-20,9 mm,
średnica zewnętrzna BSP 1": około 33,0-33,2 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 200 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal nierdzewna 1.4571.

Jeżeli dobierasz element na podstawie złączki wymontowanej z maszyny, zmierz oba gwinty suwmiarką i sprawdź ich skok. Pozwoli to ograniczyć ryzyko pomylenia BSP z innym standardem gwintu calowego.

Dobór kompletnego przewodu hydraulicznego

Sam rozmiar przyłącza nie wystarcza do prawidłowego wykonania przewodu hydraulicznego. Trzeba również dobrać średnicę wewnętrzną węża, jego konstrukcję, wymagane ciśnienie, długość oraz właściwe zakończenia.

Do przygotowania odpowiedniej konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 1/2", a z drugiej gwint zewnętrzny BSP 1".

Czy jest to złączka redukcyjna?

Tak. Złączka pozwala wykonać bezpośrednie przejście pomiędzy BSP 1/2" i BSP 1".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 200 bar.

Z jakiego materiału wykonano złączkę?

Złączka wykonana jest ze stali nierdzewnej 1.4571.

Jak rozpoznać gwinty BSP 1/2" i BSP 1"?

Gwint zewnętrzny BSP 1/2" ma około 20,5-20,9 mm średnicy, natomiast BSP 1" około 33,0-33,2 mm. Dla pewnej identyfikacji należy również sprawdzić skok gwintów.
