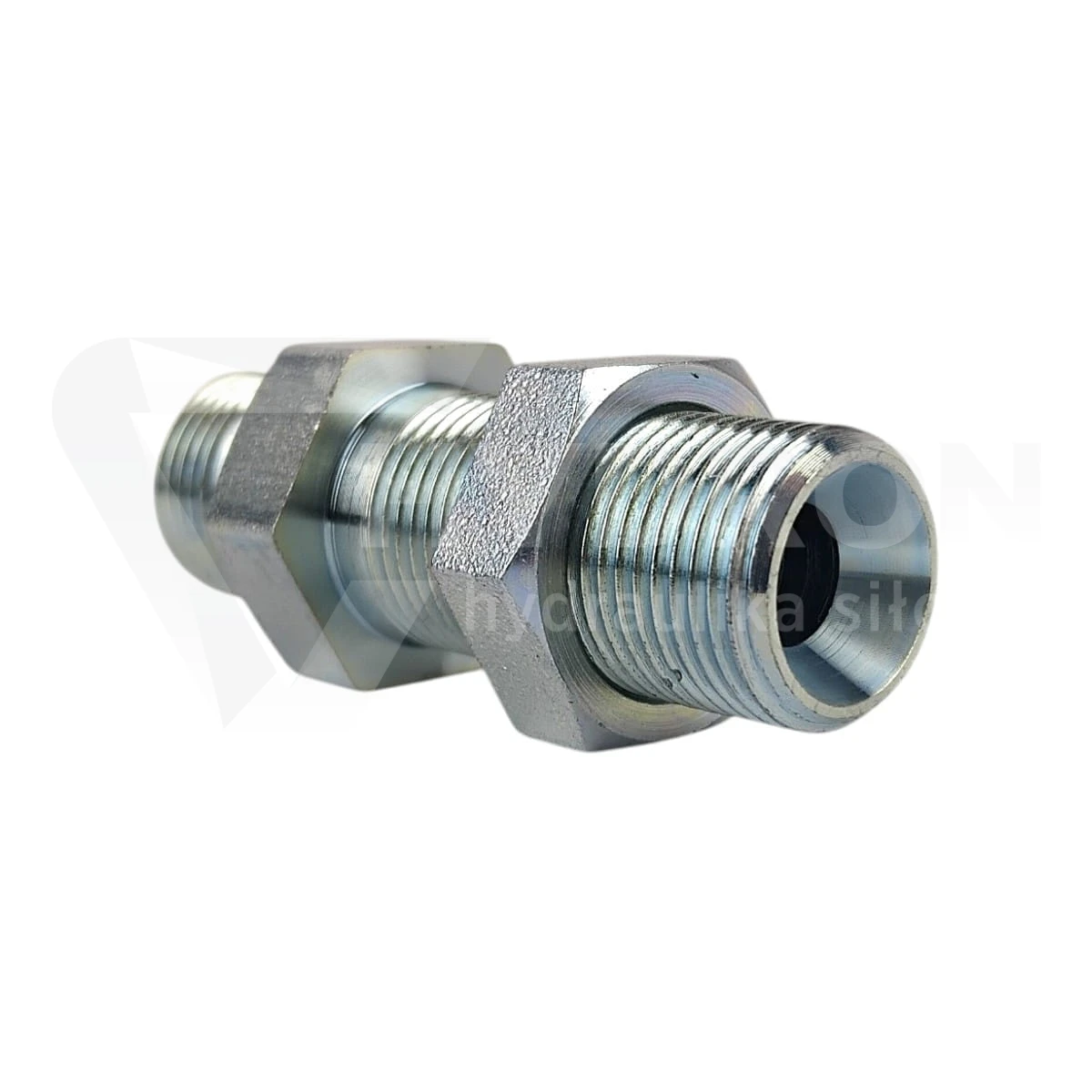

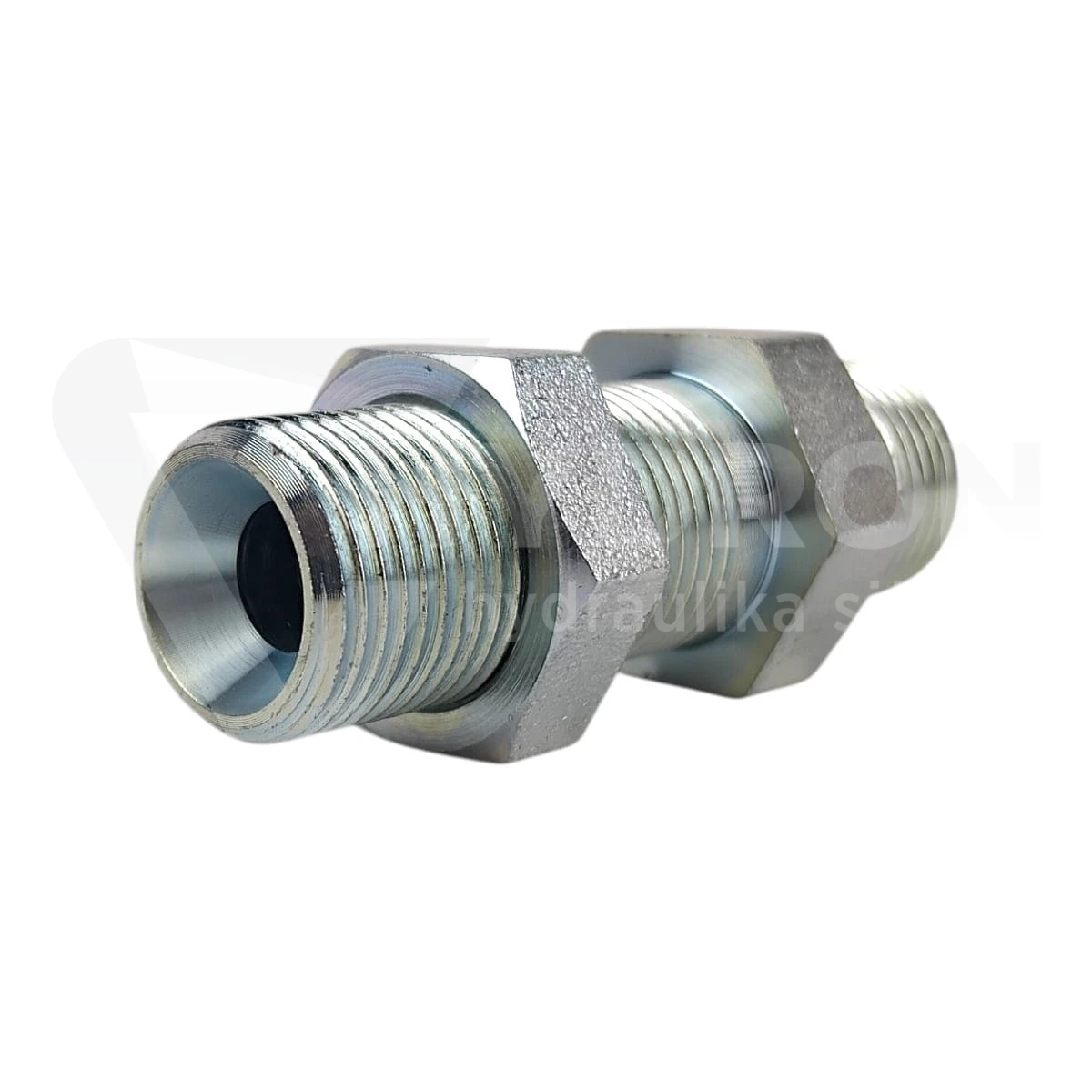

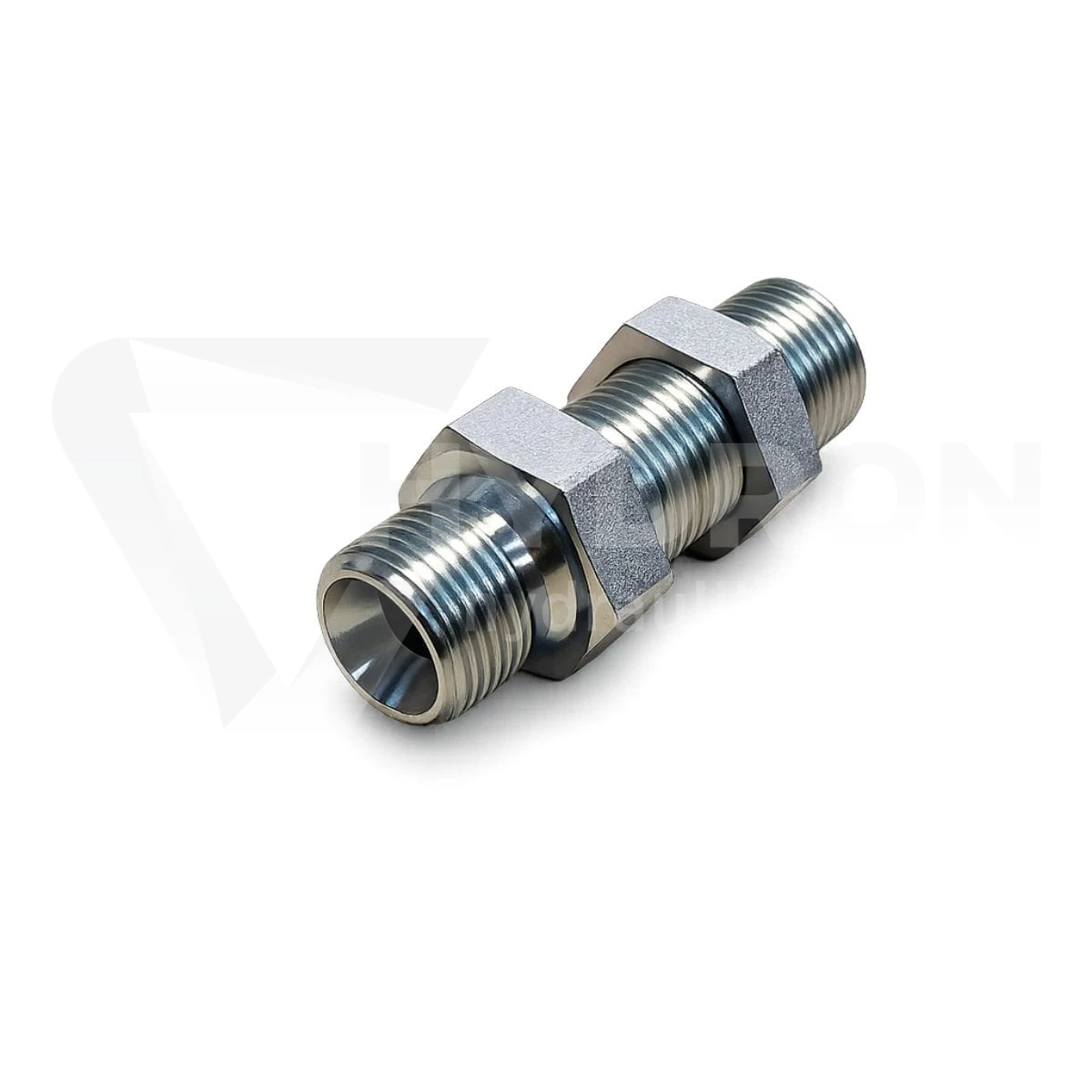

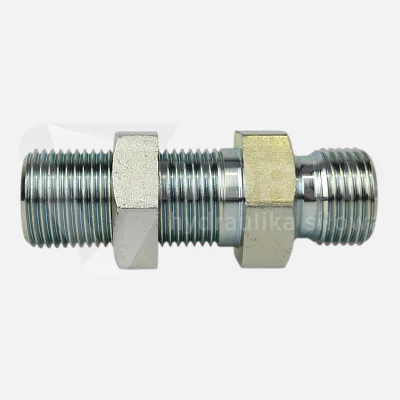

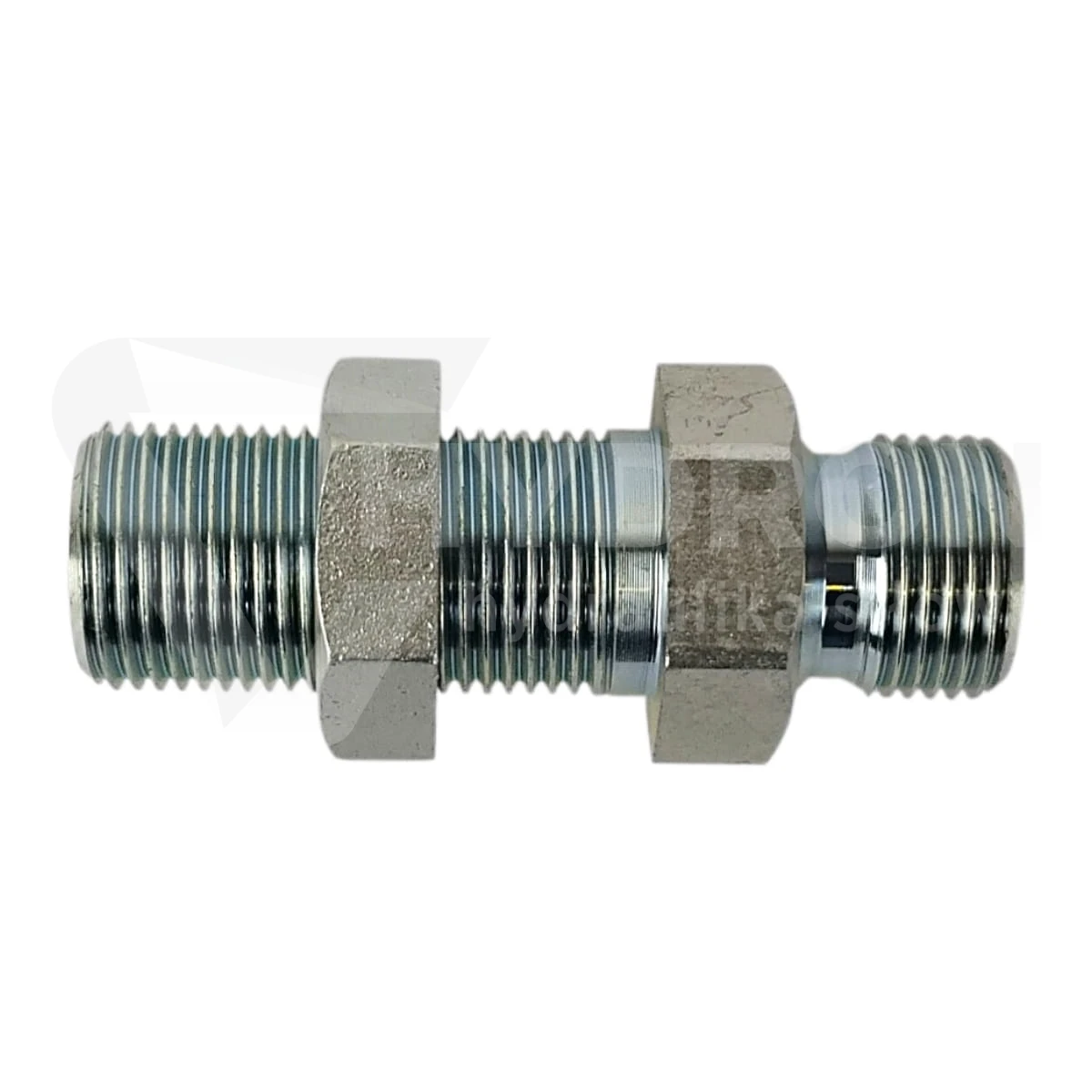

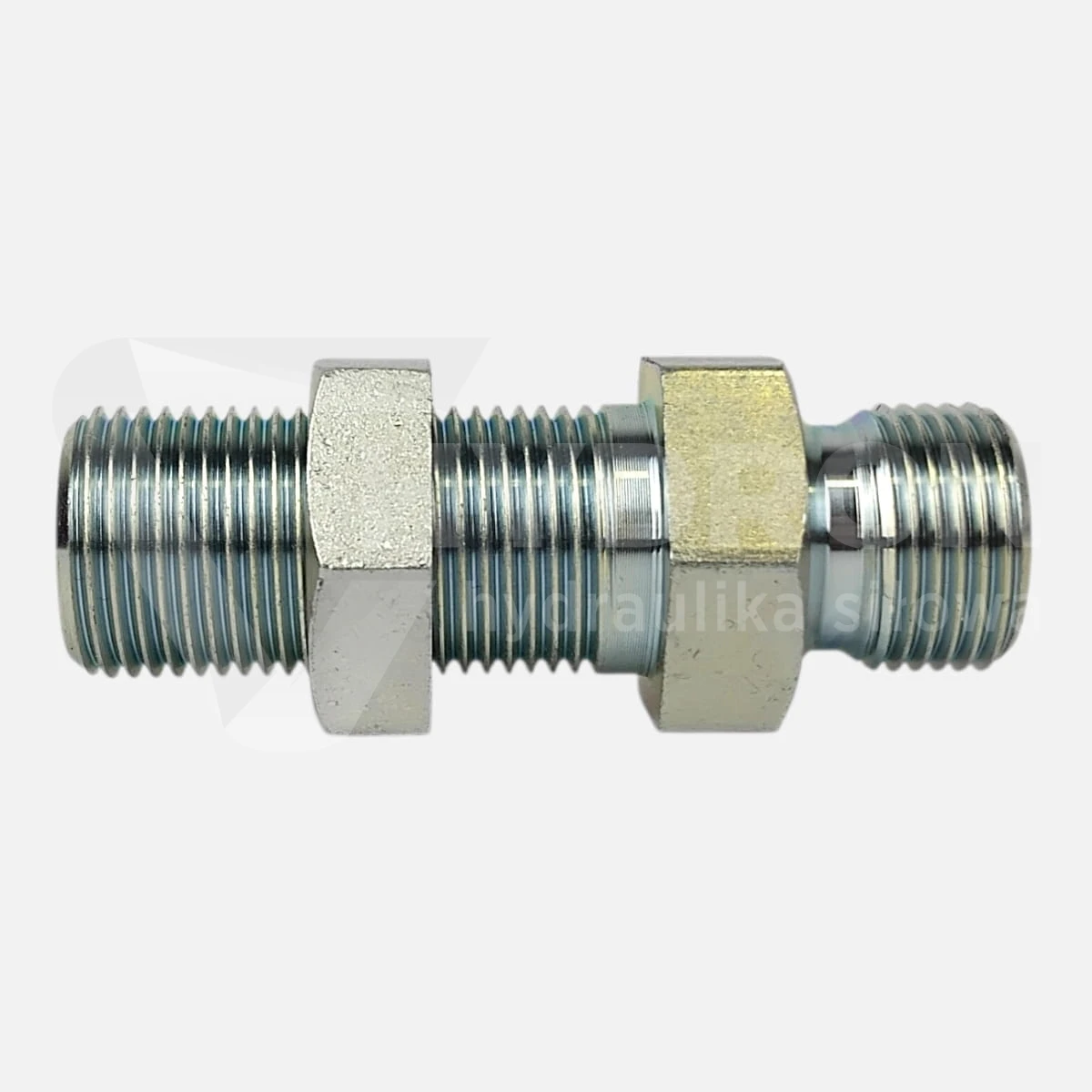

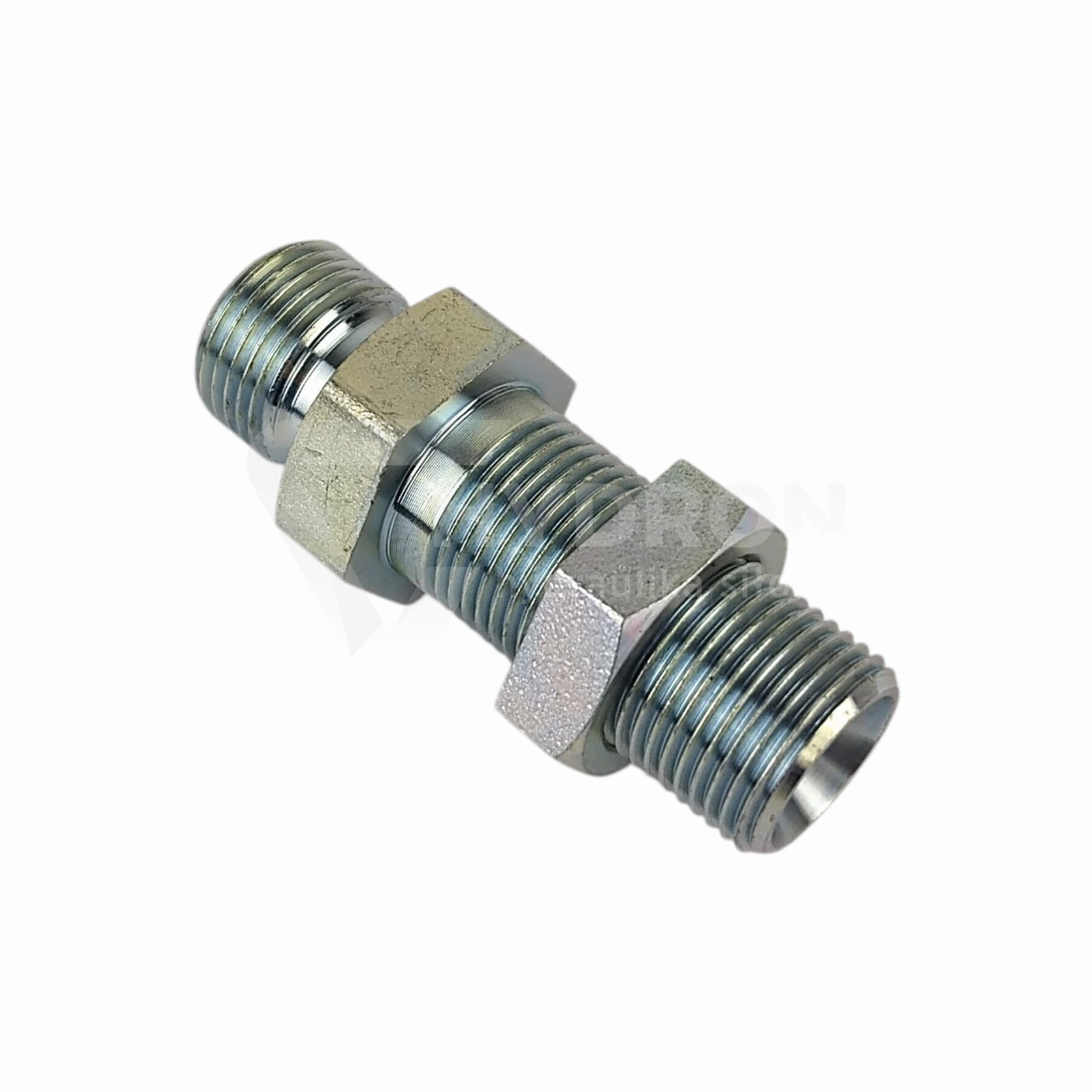

Złączka grodziowa BSP 1/4" stal nierdzewna 1.4571

Złączka grodziowa BSP 1/4" ze stali nierdzewnej 1.4571 jest przeznaczona do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę, płytę montażową lub obudowę maszyny. Po obu stronach ma ten sam gwint 1/4" BSP, dlatego nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Wersja nierdzewna sprawdza się tam, gdzie element pracuje w wilgoci, na zewnątrz, w środowisku przemysłowym albo w instalacji, w której standardowy ocynk mógłby być niewystarczający.

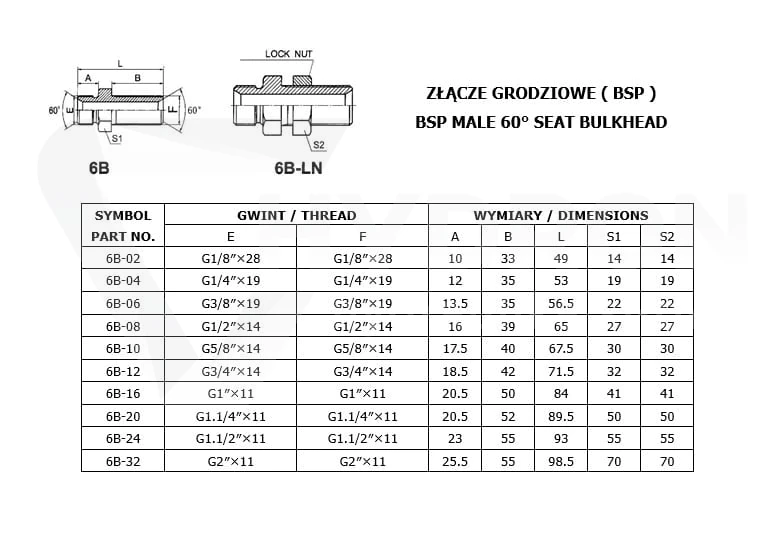

Parametry techniczne

• Produkt: złączka grodziowa BSP 1/4" stal nierdzewna 1.4571
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: BSP

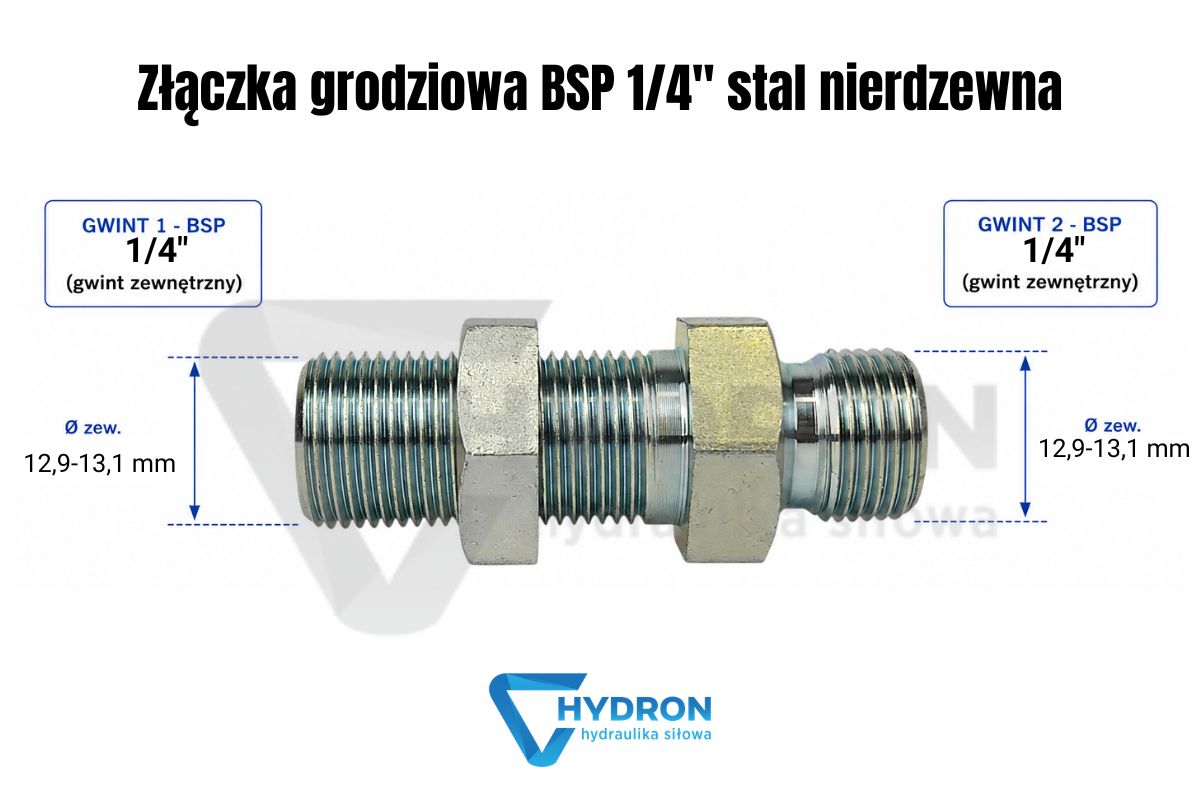

• Rozmiar gwintu 1: 1/4" BSP
• Wymiar gwintu 1: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
• Rozmiar gwintu 2: 1/4" BSP
• Wymiar gwintu 2: 12,9-13,1 mm zewnętrznie / 11,4-11,9 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 1/4" BSP
• Gwint mniejszy: brak różnicy, obie strony 1/4" BSP
• Ciśnienie pracy: 350 bar
• Norma wykonania: złącza BSP BS5200 / ISO 8434-6
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal nierdzewna 1.4571
• Oznaczenie alternatywne: XSV 1/4"
• Symbol: 6B-04
• Kod produktu: ZN-141-1 1/4/1/4 AIS
• Kod kreskowy EAN: 0200000006525

Złączka grodziowa BSP 1/4" do przejścia przez panel

Ten element stosuje się wtedy, gdy przewód, rurka lub odcinek instalacji hydraulicznej musi przejść przez przegrodę i zostać osadzony w stałym punkcie. Złączka grodziowa stabilizuje połączenie, ogranicza ruch przewodu na krawędzi otworu i ułatwia późniejszy serwis po obu stronach panelu. W innych rozmiarach tego samego standardu można sprawdzić kategorię złączki grodziowe BSP.

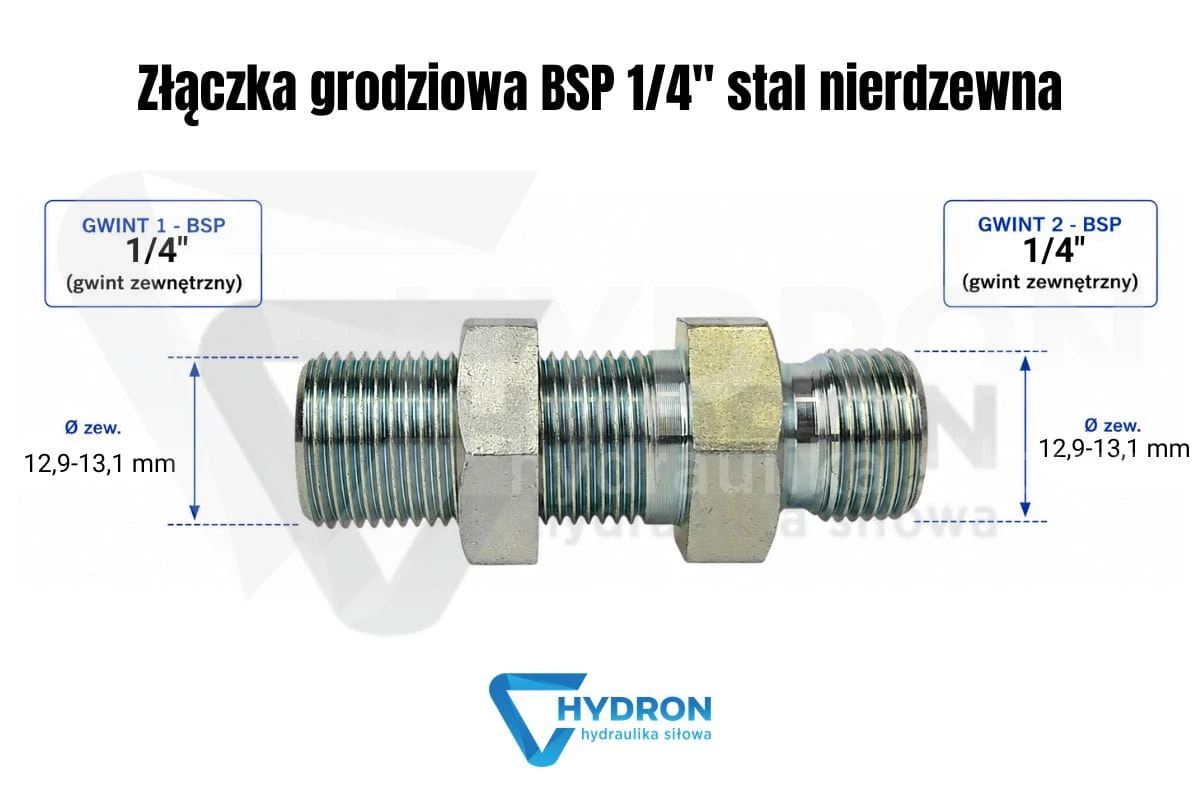

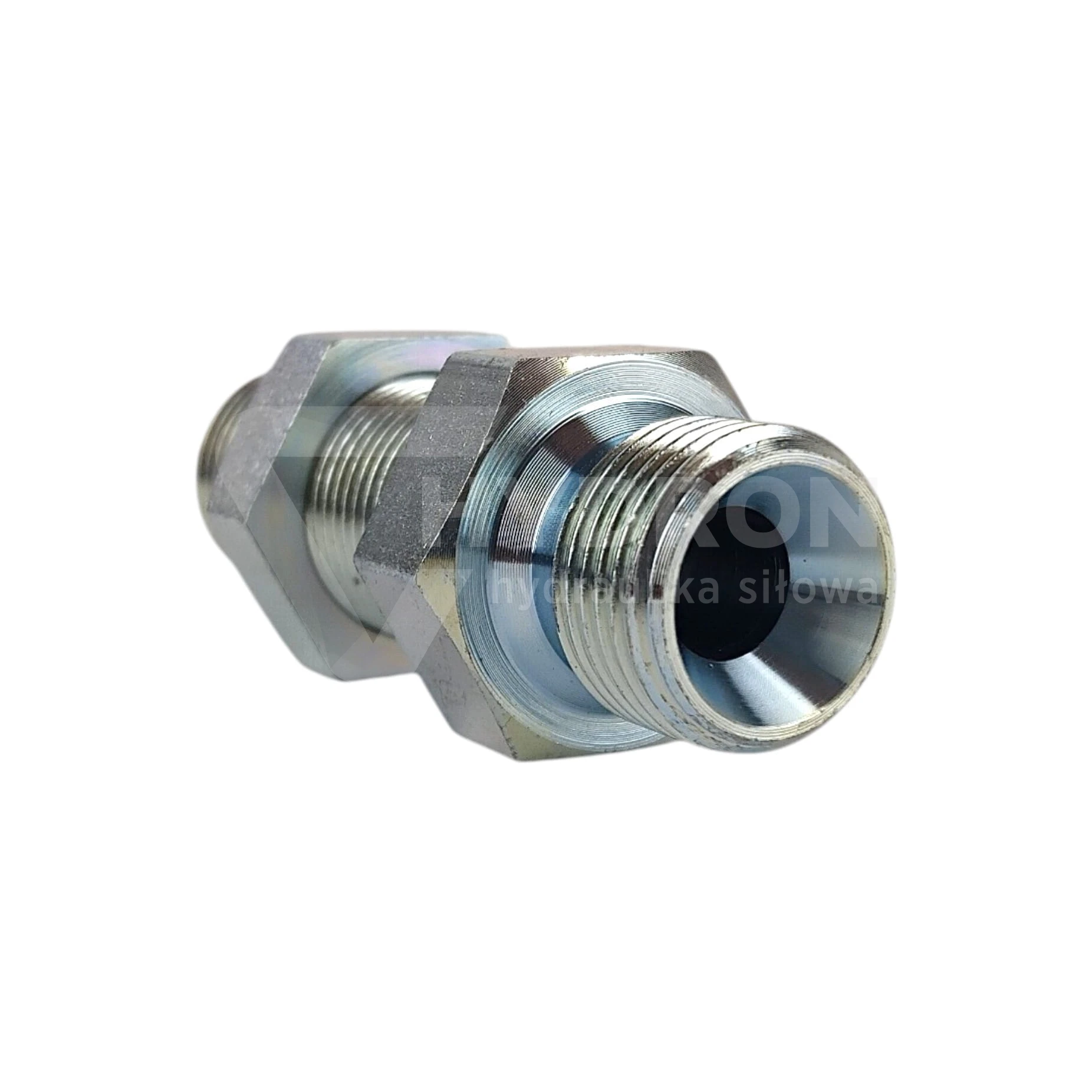

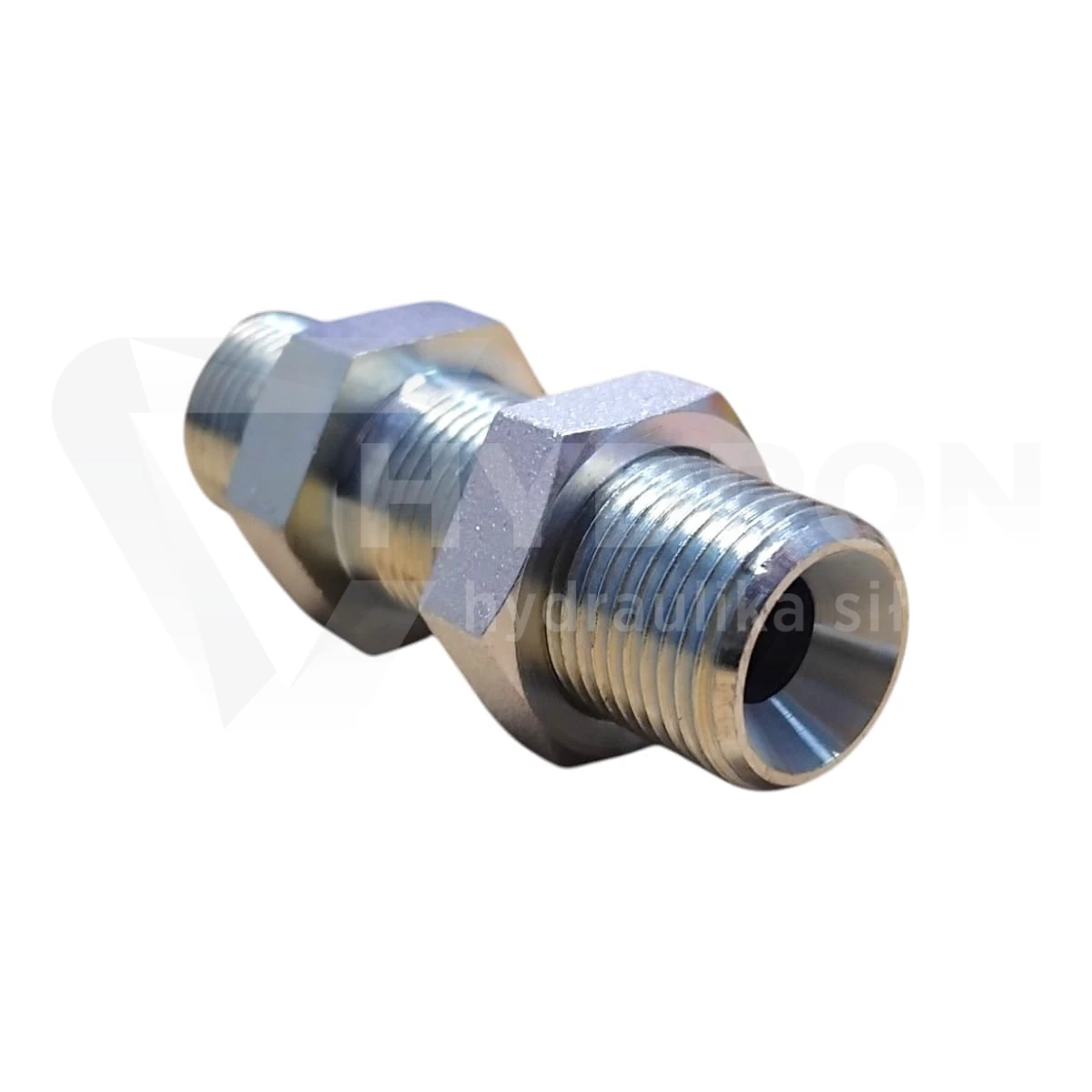

Gwint 1/4" BSP po obu stronach

Produkt ma gwint 1/4" BSP z obu stron, dlatego pracuje jako proste przejście grodziowe bez zmiany średnicy i bez przejścia na inny standard uszczelnienia. Przy doborze trzeba sprawdzić nie tylko oznaczenie 1/4", ale również rzeczywistą średnicę gwintu, typ końcówki i sposób skręcania elementu współpracującego. W hydraulice gwinty calowe mogą wyglądać podobnie, ale BSP, JIC, ORFS i NPT nie są zamienne. Jeżeli w instalacji występuje inny system, warto porównać złączki grodziowe JIC UNF albo złączki grodziowe ORFS.

Stal nierdzewna 1.4571 w instalacji hydraulicznej

Wykonanie ze stali nierdzewnej 1.4571 jest istotne w instalacjach narażonych na wilgoć, zmienne warunki atmosferyczne, mycie, kontakt z wodą technologiczną lub pracę w bardziej wymagającym środowisku. Taka złączka jest wybierana nie tylko ze względu na sam gwint, ale również ze względu na większą odporność materiału w porównaniu ze standardową stalą ocynkowaną. Przy kompletowaniu instalacji warto jednak pamiętać, że trwałość połączenia zależy także od przewodu, końcówki, adaptera i pozostałych elementów pracujących w tym samym środowisku.

Kiedy wybrać grodziówkę zamiast zwykłego adaptera

Zwykły adapter łączy dwa elementy, ale nie stabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 1/4" ma inne zadanie: pozwala osadzić punkt przyłączeniowy w panelu lub wsporniku i prowadzić instalację po obu stronach przegrody w uporządkowany sposób. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego doboru niż montaż przez gródź.

Ciśnienie pracy 350 bar i ocena całego układu

Ciśnienie pracy złączki wynosi 350 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale także stan powierzchni styku, ułożenie przewodu i rzeczywiste ciśnienie pracy. Do kontroli parametrów układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1/4"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przewód po obu stronach nie powinien ciągnąć korpusu pod kątem. Zbyt krótki wąż, źle dobrana końcówka kątowa albo sztywna rurka prowadzona pod naprężeniem mogą obciążać gwint i powodować nieszczelność dopiero po uruchomieniu maszyny. Przy wykonywaniu nowego odcinka instalacji warto zamówić przewody hydrauliczne na wymiar, dopasowane do rzeczywistej długości, promienia gięcia i miejsca montażu.

Typowe błędy przy doborze złączki BSP 1/4"

Najczęstszy błąd to dobór elementu tylko po oznaczeniu „1/4 cala”, bez potwierdzenia standardu BSP. Drugi problem to traktowanie złączki grodziowej jak zwykłej przejściówki do dowolnego miejsca w układzie. Trzeci błąd pojawia się wtedy, gdy wersja nierdzewna jest montowana tylko w jednym punkcie instalacji, a pozostałe elementy pracujące w tym samym środowisku pozostają zwykłe i szybciej korodują. Jeżeli przewód przechodzi blisko krawędzi ramy lub osłony, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. Jeżeli instalacja pracuje w drganiach, przewód powinien mieć dodatkowe podparcie. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić większą złączkę grodziową BSP 1/2" stal nierdzewna albo standardową ocynkowaną złączkę grodziową BSP 1/4". Jeżeli potrzebne są inne typy przejść, właściwym punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa BSP 1/4" stal nierdzewna służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1/4"?

Produkt ma gwint 1/4" BSP po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint 1/4" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka BSP 1/4" ze stali nierdzewnej?

Ciśnienie pracy wynosi 350 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Kiedy warto wybrać wersję nierdzewną?

Wersję nierdzewną warto wybrać przy pracy w wilgoci, na zewnątrz, w środowisku przemysłowym lub tam, gdzie wymagana jest podwyższona odporność na korozję.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 1/4"?

Przed zakupem należy sprawdzić gwint 1/4" BSP po obu stronach, ciśnienie pracy 350 bar, materiał 1.4571, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
