Złączka prosta BB BSP 1/8" / 3/8"

Przejdź do sekcji Opinie

12,35 zł

Ceny podane bez kosztów dostawy.

Ilość

szt.

Dostępność:

towar na magazynie

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Czas wysyłki: 24 godziny

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 1/8" BSP
Rozmiar gwintu 1 w milimetrach 9,3-9,7zew./8,2-8,6 wew.
Rozmiar gwintu 2 3/8" BSP
Rozmiar gwintu 2 w milimetrach 16,3-16,6zew./14,9-15,4wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 350 bar
Norma wykonania Złącza BSP BS5200 / ISO 8434-6
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa
Oznaczenie wg VITILLO ARGG0602

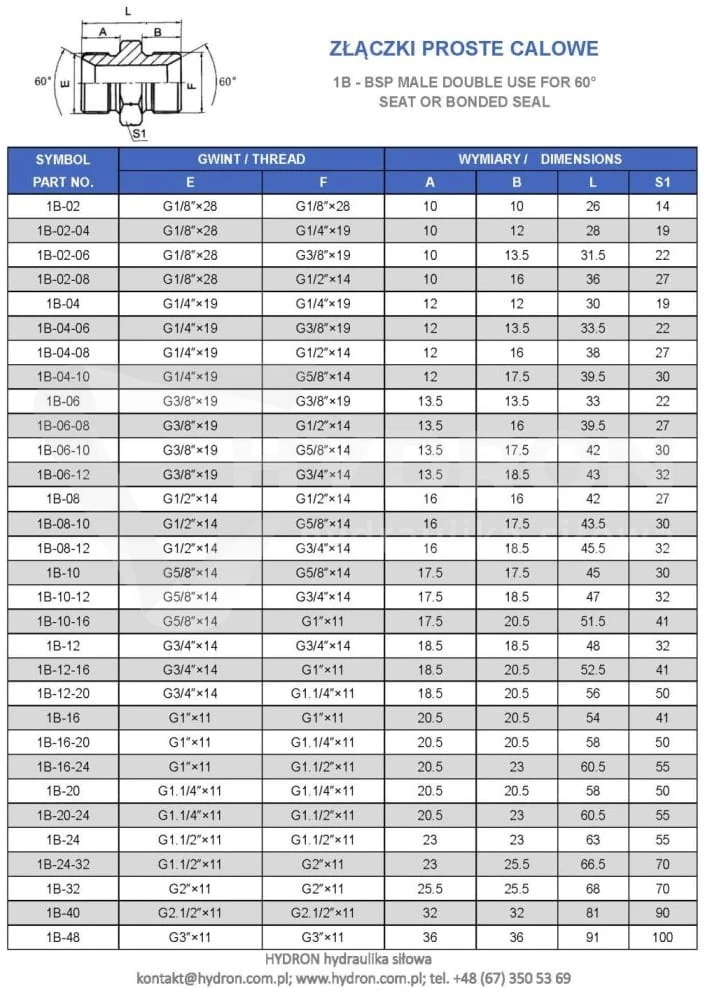

Oznaczenie alternatywne 1B-02-06

Opis

Złączka prosta redukcyjna BB BSP 1/8" / 3/8" 350 bar

Złączka prosta BB BSP 1/8" / 3/8" to stalowa złączka hydrauliczna z dwoma gwintami zewnętrznymi BSP o różnych rozmiarach. Z jednej strony znajduje się BSP 1/8", a z drugiej większy BSP 3/8". Element umożliwia wykonanie bezpośredniego przejścia pomiędzy tymi przyłączami bez stosowania kilku dodatkowych adapterów.

Złączka posiada stożek uszczelniający 60°. Korpus wykonano ze stali automatowej zabezpieczonej ocynkiem z białą pasywacją. Maksymalne ciśnienie pracy wynosi 350 bar, a zakres temperatury pracy od -20°C do +120°C.

Parametry techniczne złączki BSP 1/8" / 3/8"

typ produktu: złączka hydrauliczna prosta BB,
rodzaj: złączka redukcyjna,
gwint 1: zewnętrzny BSP 1/8",
gwint 2: zewnętrzny BSP 3/8",
wymiar gwintu BSP 1/8": 9,3-9,7 mm zewnętrzny / 8,2-8,6 mm wewnętrzny,
wymiar gwintu BSP 3/8": 16,3-16,6 mm zewnętrzny / 14,9-15,4 mm wewnętrzny,
kąt stożka uszczelniającego: 60°,
ciśnienie pracy: 350 bar,
temperatura pracy: od -20°C do +120°C,
materiał: stal automatowa,
zabezpieczenie powierzchni: ocynk z białą pasywacją,
norma wykonania: BS5200 / ISO 8434-6,
medium: olej hydrauliczny,
przeznaczenie: łączenie elementów instalacji hydraulicznej,
oznaczenie wg Vitillo: ARGG0602,
oznaczenie alternatywne: 1B-02-06.

Redukcja BSP 1/8" na BSP 3/8"

Złączka umożliwia bezpośrednie połączenie dwóch komponentów posiadających różne wielkości przyłączy. Strona BSP 1/8" ma znacznie mniejszy gwint niż BSP 3/8", dlatego produkt pełni funkcję redukcji hydraulicznej.

Oba gwinty są zewnętrzne. Jednoczęściowa konstrukcja ogranicza liczbę dodatkowych przejściówek i pozwala wykonać zwarte połączenie pomiędzy dwoma standardowymi przyłączami BSP.

Inne warianty znajdziesz w kategorii złączki proste i redukcyjne BSP.

Jak rozpoznać gwint BSP 1/8"?

Gwint zewnętrzny BSP 1/8" ma średnicę około 9,3-9,7 mm. Oznaczenie 1/8" jest wartością nominalną, dlatego nie należy oczekiwać średnicy 3,18 mm wynikającej z prostego przeliczenia cala.

Pomiar suwmiarką w okolicy 9,5 mm jest dobrą wskazówką przy identyfikacji BSP 1/8". Dla pewnego doboru należy jednak sprawdzić także skok gwintu oraz sposób wykonania powierzchni uszczelniającej.

Jak rozpoznać gwint BSP 3/8"?

Druga strona złączki posiada gwint zewnętrzny BSP 3/8" o średnicy około 16,3-16,6 mm. Także tutaj oznaczenie calowe ma charakter nominalny.

Jeżeli pomiar gwintu daje wynik około 16,5 mm, może to wskazywać na BSP 3/8". Sam pomiar średnicy warto uzupełnić kontrolą skoku gwintu.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Podczas doboru elementów współpracujących należy sprawdzić nie tylko średnicę i rodzaj gwintu, ale również zgodność powierzchni odpowiedzialnych za uszczelnienie.

Możliwość mechanicznego skręcenia dwóch części nie oznacza automatycznie prawidłowego połączenia hydraulicznego. Gwint i sposób uszczelnienia powinny być ze sobą kompatybilne.

Ciśnienie pracy 350 bar

Maksymalne ciśnienie pracy prezentowanej złączki wynosi 350 bar. Jest to parametr konkretnego wariantu BSP 1/8" / 3/8" i nie powinien być przenoszony automatycznie na inne rozmiary złączek.

Dopuszczalne ciśnienie całego układu ogranicza element o najniższych parametrach. Należy więc sprawdzić również przewody, końcówki, zawory, szybkozłącza i pozostałą armaturę.

Gotowe rozwiązania dostępne są w kategorii zakute przewody hydrauliczne.

Redukcja 3/8" na 1/8" a przepływ

Przejście z BSP 3/8" na BSP 1/8" oznacza wyraźne zmniejszenie przekroju połączenia. Dlatego zgodność gwintów nie powinna być jedynym kryterium doboru.

Warto uwzględnić wymagany przepływ oleju, średnicę przewodów oraz charakterystykę całej instalacji. Zbyt mały przekrój może powodować wzrost prędkości przepływu i dodatkowe straty ciśnienia.

Stal automatowa zabezpieczona ocynkiem

Korpus złączki wykonano ze stali automatowej. Powierzchnię zabezpieczono ocynkiem z białą pasywacją, stosowanym w stalowych elementach złącznych do standardowych układów hydrauliki siłowej.

Przy doborze materiału należy uwzględnić warunki środowiskowe, medium oraz miejsce pracy maszyny.

Temperatura pracy od -20°C do +120°C

Dopuszczalny zakres temperatury pracy wynosi od -20°C do +120°C. Jako medium robocze w opisie produktu wskazany jest olej hydrauliczny.

Parametry całej instalacji należy określać z uwzględnieniem również przewodów, uszczelnień, zaworów i pozostałych komponentów układu.

Norma BS5200 / ISO 8434-6

Złączka należy do grupy połączeń BSP wykonanych według BS5200 / ISO 8434-6. Informacja o standardzie pomaga w prawidłowej identyfikacji i doborze współpracujących elementów.

Przy wymianie istniejącej złączki należy porównać oba rozmiary gwintów, ich rzeczywistą średnicę, skok oraz konstrukcję powierzchni uszczelniających.

Zastosowanie złączki BSP 1/8" / 3/8"

Redukcja może być wykorzystywana wszędzie tam, gdzie konieczne jest przejście pomiędzy niewielkim przyłączem BSP 1/8" i BSP 3/8". Znajduje zastosowanie zarówno podczas budowy nowych instalacji, jak i napraw oraz modernizacji istniejących układów.

układy hydrauliki siłowej,
maszyny rolnicze i sadownicze,
maszyny leśne,
maszyny budowlane,
urządzenia przemysłowe,
instalacje olejowe,
naprawy i modernizacje układów hydraulicznych.

Oznaczenia zamienne

Przy identyfikacji odpowiednika pomocne mogą być oznaczenia katalogowe podane dla tego wariantu:

Vitillo: ARGG0602,
oznaczenie alternatywne: 1B-02-06.

Przed zastosowaniem zamiennika należy porównać pełną specyfikację techniczną, a nie wyłącznie symbol katalogowy.

Jak prawidłowo dobrać złączkę BSP 1/8" / 3/8"?

Przed zamówieniem należy potwierdzić najważniejsze parametry połączenia:

strona 1: gwint zewnętrzny BSP 1/8",
strona 2: gwint zewnętrzny BSP 3/8",
średnica zewnętrzna BSP 1/8": około 9,3-9,7 mm,
średnica zewnętrzna BSP 3/8": około 16,3-16,6 mm,
stożek uszczelniający: 60°,
maksymalne ciśnienie pracy: 350 bar,
temperatura pracy: od -20°C do +120°C.

Jeżeli dobierasz złączkę na podstawie elementu wymontowanego z maszyny, zmierz oba gwinty suwmiarką i sprawdź ich skok. Pozwoli to ograniczyć ryzyko pomylenia BSP z innym standardem przyłącza.

Dobór kompletnego przewodu hydraulicznego

Sam rozmiar gwintu nie wystarcza do prawidłowego wykonania przewodu. Należy dobrać również średnicę wewnętrzną węża, konstrukcję przewodu, wymagane ciśnienie robocze, długość oraz właściwe zakończenia.

Do przygotowania kompletnej konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Z jednej strony znajduje się gwint zewnętrzny BSP 1/8", a z drugiej gwint zewnętrzny BSP 3/8".

Czy jest to złączka redukcyjna?

Tak. Złączka umożliwia bezpośrednie przejście pomiędzy BSP 1/8" i BSP 3/8".

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego produktu wynosi 350 bar.

Jak rozpoznać gwinty BSP 1/8" i BSP 3/8"?

Gwint zewnętrzny BSP 1/8" ma około 9,3-9,7 mm średnicy, natomiast BSP 3/8" około 16,3-16,6 mm. Dla pewnej identyfikacji warto również sprawdzić skok gwintów.

Na co zwrócić uwagę przy doborze tej redukcji?

Należy sprawdzić oba rozmiary gwintów, stożek uszczelniający 60°, wymagane ciśnienie pracy oraz przepływ wymagany w instalacji.
