Złączka prosta BB BSP 1" stal nierdzewna 1.4571 200 bar

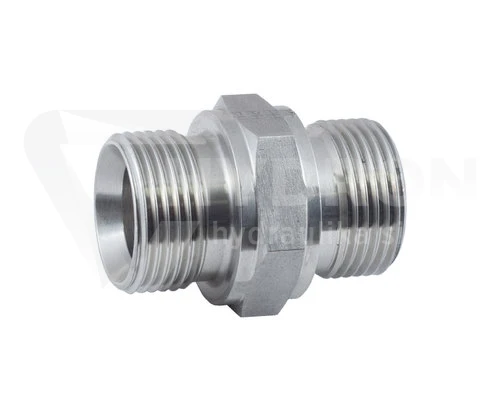

Złączka prosta BB BSP 1" to nierdzewny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 1". Element służy do bezpośredniego łączenia dwóch kompatybilnych komponentów instalacji hydraulicznej, na przykład przewodów, armatury lub innych elementów posiadających odpowiednie przyłącza BSP.

Złączkę wykonano ze stali nierdzewnej 1.4571. Po obu stronach zastosowano standard połączenia BSP ze stożkiem uszczelniającym 60°. Maksymalne ciśnienie pracy podane dla tego modelu wynosi 200 bar, a zakres temperatury pracy od -20°C do +120°C.

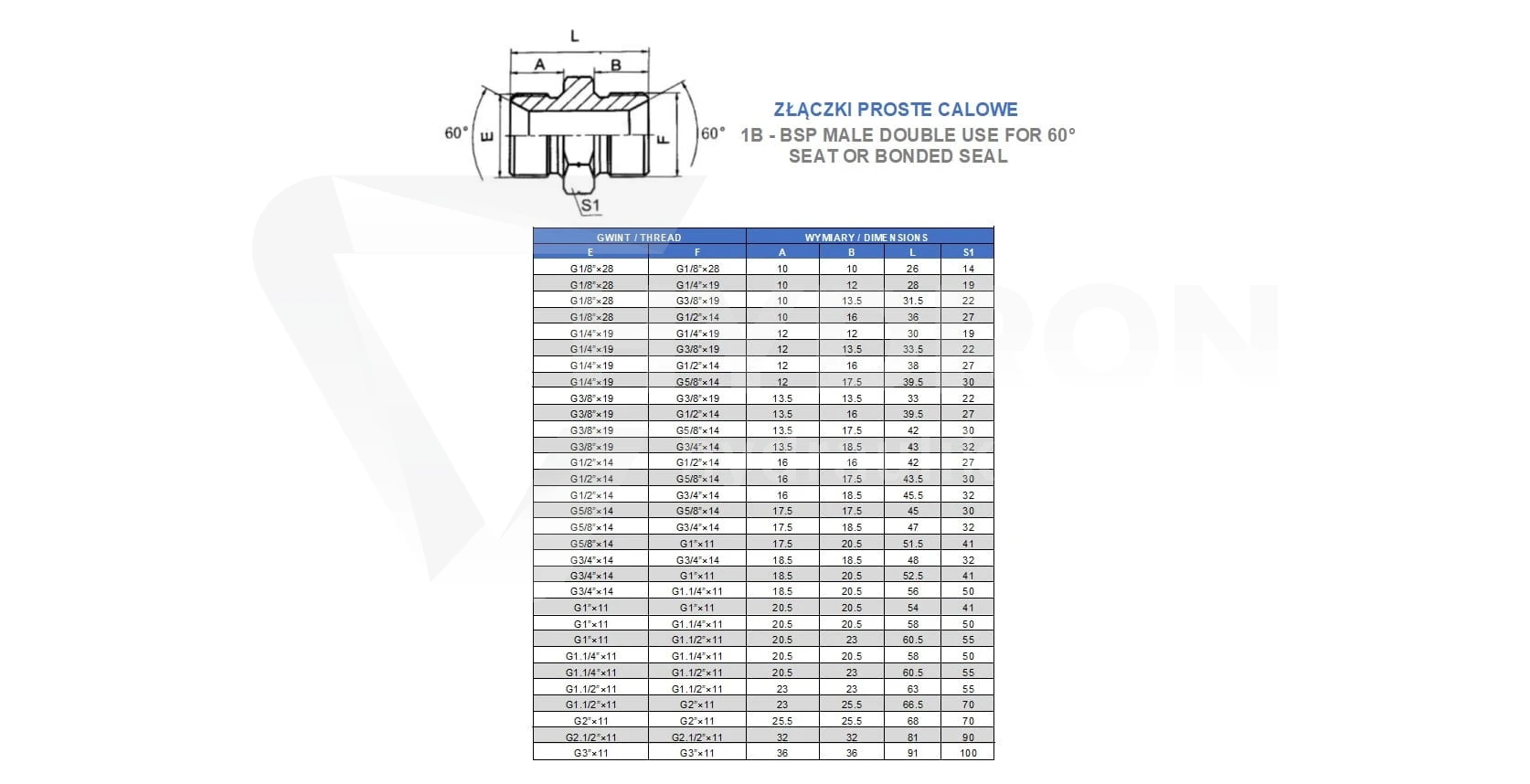

Parametry techniczne złączki BB BSP 1"

• typ produktu: złączka hydrauliczna prosta BB,
• konstrukcja: dwa gwinty zewnętrzne,
• gwint 1: zewnętrzny BSP 1",
• gwint 2: zewnętrzny BSP 1",
• wymiar gwintu BSP 1": 33,0-33,2 mm zewnętrzny / 30,3-30,8 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 200 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• norma wykonania: BS5200 / ISO 8434-6,
• medium: olej hydrauliczny,
• przeznaczenie: łączenie elementów instalacji hydraulicznej.

Złączka BB BSP 1" z dwoma gwintami zewnętrznymi

Oznaczenie BB oznacza złączkę posiadającą gwinty zewnętrzne po obu stronach. W prezentowanym modelu oba przyłącza mają identyczny rozmiar BSP 1", dlatego złączka nie redukuje średnicy, lecz wykonuje proste połączenie dwóch kompatybilnych elementów.

Takie rozwiązanie jest często wykorzystywane podczas budowy nowych instalacji hydraulicznych oraz przy naprawach i modernizacjach istniejących maszyn. Jeden kompaktowy korpus pozwala połączyć dwa elementy bez stosowania dodatkowych muf, redukcji lub innych przejściówek.

Jeżeli potrzebujesz innego rozmiaru lub wersji redukcyjnej, sprawdź złączki proste calowe BSP dostępne w wielu konfiguracjach przyłączy.

Jak rozpoznać gwint BSP 1"?

Oznaczenie BSP 1" jest wartością nominalną. Nie oznacza to, że rzeczywista średnica zewnętrzna gwintu wynosi dokładnie jeden cal, czyli 25,4 mm. Dla prezentowanej złączki karta produktu podaje średnicę zewnętrzną w zakresie około 33,0-33,2 mm.

Jeżeli pomiar suwmiarką daje wynik w okolicy 33,1 mm, jest to ważna wskazówka mogąca świadczyć o gwincie BSP 1". Dla pewnej identyfikacji należy jednak sprawdzić również skok gwintu i sposób wykonania powierzchni uszczelniającej.

Dlaczego BSP 1" ma około 33 mm?

Gwinty BSP są gwintami rurowymi, dlatego ich oznaczenia calowe mają charakter nominalny. Bezpośrednie przeliczanie oznaczenia 1" na 25,4 mm prowadzi więc do błędnej identyfikacji.

W przypadku BSP 1" rzeczywista średnica zewnętrzna wynosi około 33 mm. Ta informacja jest szczególnie przydatna podczas rozpoznawania starej złączki wymontowanej z maszyny, gdy nie jest dostępna dokumentacja techniczna urządzenia.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Powierzchnia stożkowa jest istotnym elementem połączenia, dlatego podczas doboru współpracującej końcówki lub złączki nie należy kierować się wyłącznie średnicą gwintu.

Element współpracujący powinien mieć odpowiedni system połączenia i kompatybilną powierzchnię uszczelniającą. Sam fakt, że dwa gwinty można ze sobą skręcić, nie daje jeszcze pewności uzyskania prawidłowego i szczelnego połączenia hydraulicznego.

Ciśnienie pracy do 200 bar

Dopuszczalne ciśnienie pracy prezentowanej złączki wynosi 200 bar. Wartość ta powinna zostać porównana z rzeczywistym maksymalnym ciśnieniem występującym w instalacji przed zastosowaniem elementu.

Nie należy zakładać dopuszczalnego ciśnienia na podstawie samego rozmiaru BSP. Poszczególne średnice i wykonania materiałowe mogą posiadać różne wartości ciśnienia roboczego.

Parametry należy sprawdzić również dla zakutych przewodów hydraulicznych, zaworów, końcówek, szybkozłączy i pozostałych elementów. Dopuszczalne parametry całego układu są zawsze ograniczone przez jego najsłabszy komponent.

Stal nierdzewna 1.4571 w hydraulice

Korpus złączki wykonano ze stali nierdzewnej 1.4571. Wykonanie nierdzewne jest przeznaczone przede wszystkim do instalacji, w których poza odpowiednimi parametrami mechanicznymi ważna jest zwiększona odporność materiału na korozję.

Może mieć to szczególne znaczenie w urządzeniach pracujących w warunkach zwiększonej wilgotności, na zewnątrz oraz w instalacjach, których pozostałe elementy również wykonane są ze stali nierdzewnej.

Więcej takich komponentów znajdziesz w kategorii złączki proste nierdzewne.

Kiedy warto wybrać złączkę nierdzewną?

Standardowe złączki hydrauliczne często wykonywane są ze stali zabezpieczonej powłoką galwaniczną. W wielu typowych zastosowaniach takie rozwiązanie jest wystarczające. Wersja ze stali nierdzewnej staje się szczególnie interesująca wtedy, gdy środowisko pracy stawia większe wymagania pod względem odporności materiałowej.

Przy doborze należy uwzględnić rodzaj medium, temperaturę, miejsce montażu oraz warunki otoczenia. Przy nietypowych mediach chemicznych kompatybilność materiałową całego układu należy zawsze sprawdzić indywidualnie.

Temperatura pracy od -20°C do +120°C

Zakres temperatury pracy podany dla złączki wynosi od -20°C do +120°C. Jako medium robocze na karcie produktu wskazany jest olej hydrauliczny.

Dopuszczalna temperatura kompletnej instalacji zależy jednak również od zastosowanych przewodów, uszczelnień, końcówek, zaworów i innych komponentów. Jeżeli którykolwiek z nich posiada niższą odporność temperaturową, to właśnie jego parametry ograniczają cały układ.

Norma BS5200 / ISO 8434-6

Dla złącza BSP podano wykonanie zgodne z BS5200 / ISO 8434-6. Standard połączenia jest istotnym elementem prawidłowego doboru złączki, ponieważ w hydraulice stosowane są różne systemy gwintów calowych i metrycznych.

Przed zastąpieniem istniejącego elementu warto więc porównać nie tylko średnicę gwintu, ale również typ połączenia i geometrię powierzchni uszczelniającej.

BSP 1" a BSPT 1" - nie należy ich mylić

Podczas identyfikacji przyłączy warto zwrócić uwagę na różnicę pomiędzy BSP a BSPT. Pomimo podobnych oznaczeń są to różne wykonania gwintu. W prezentowanej złączce zastosowany został gwint BSP 1".

Dobierając zamiennik do istniejącej instalacji nie należy sugerować się wyłącznie napisem „1 cal”. Trzeba sprawdzić, czy przyłącze jest wykonane w odpowiednim standardzie i czy sposób uszczelnienia jest zgodny z elementem współpracującym.

Zastosowanie złączki BSP 1"

Nierdzewna złączka prosta BSP 1" może być wykorzystywana wszędzie tam, gdzie wymagane jest bezpośrednie połączenie dwóch kompatybilnych elementów instalacji wyposażonych w przyłącza BSP 1".

• układy hydrauliki siłowej,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• instalacje olejowe,
• naprawy układów hydraulicznych,
• modernizacja maszyn i urządzeń,
• instalacje wymagające nierdzewnych elementów złącznych.

Złączka BSP 1" czy redukcja?

Ten model posiada gwint BSP 1" po obu stronach, dlatego jest klasyczną złączką prostą i nie zmienia średnicy przyłącza.

Jeżeli jeden z elementów instalacji posiada inny rozmiar, potrzebna będzie odpowiednio dobrana złączka redukcyjna. W ofercie HYDRON dostępne są zarówno złączki z identycznymi gwintami po obu stronach, jak i warianty łączące różne średnice BSP.

Jak prawidłowo dobrać złączkę BSP 1"?

Przed zamówieniem warto potwierdzić podstawowe parametry obu łączonych elementów. Dla prezentowanej złączki są to:

• pierwsza strona: BSP 1" zewnętrzny,
• druga strona: BSP 1" zewnętrzny,
• średnica zewnętrzna gwintu: około 33,0-33,2 mm,
• powierzchnia uszczelniająca: stożek 60°,
• ciśnienie pracy: maksymalnie 200 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• standard połączenia: BS5200 / ISO 8434-6.

Jeżeli nowy element jest dobierany na podstawie starej złączki, warto zmierzyć gwint suwmiarką oraz sprawdzić jego skok. Pomaga to ograniczyć ryzyko pomylenia BSP z innym standardem gwintu o zbliżonej średnicy.

Dobór przewodu hydraulicznego do BSP 1"

Gwint zakończenia jest tylko jednym z parametrów potrzebnych do wykonania kompletnego przewodu hydraulicznego. Trzeba również uwzględnić średnicę wewnętrzną węża, przepływ, ciśnienie robocze, długość przewodu, temperaturę oraz konstrukcję zastosowanych końcówek.

Do określenia odpowiedniej konfiguracji można wykorzystać konfigurator przewodów hydraulicznych HYDRON. Umożliwia dobór średnicy węża, wymaganego ciśnienia, długości oraz odpowiednich zakończeń przewodu.

Na co uważać podczas montażu?

Przed skręceniem połączenia należy sprawdzić stan gwintów oraz powierzchni uszczelniających. Powinny być czyste i pozbawione uszkodzeń mechanicznych. Zabrudzenie lub uszkodzenie powierzchni stożkowej może utrudnić prawidłowe uszczelnienie.

Jeżeli już podczas pierwszych obrotów pojawia się nietypowy opór, nie należy dokręcać złączki na siłę. Może to świadczyć o innym rozmiarze, skoku lub standardzie gwintu.

Złączki hydrauliczne w HYDRON

W ofercie HYDRON znajduje się szeroki wybór złączek hydraulicznych do budowy, naprawy i modernizacji układów hydrauliki siłowej. Dostępne są między innymi złącza BSP, BSPT, JIC/UNF, ORFS, NPT oraz połączenia metryczne.

Jeżeli instalacja ma być wykonana z komponentów nierdzewnych, warto sprawdzić również pozostałe nierdzewne złączki hydrauliczne dostępne w różnych rozmiarach i konfiguracjach gwintów.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Złączka posiada dwa jednakowe gwinty zewnętrzne BSP 1".

Czy jest to złączka redukcyjna?

Nie. Obie strony posiadają ten sam rozmiar BSP 1", dlatego element służy do prostego połączenia dwóch kompatybilnych komponentów.

Jakie jest maksymalne ciśnienie pracy?

Dopuszczalne ciśnienie pracy podane dla tego modelu wynosi 200 bar.

Z jakiego materiału wykonano złączkę?

Złączkę wykonano ze stali nierdzewnej 1.4571.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 1"?

Dla gwintu zewnętrznego BSP 1" karta produktu podaje średnicę około 33,0-33,2 mm.

Czy BSP 1" ma średnicę 25,4 mm?

Nie. Oznaczenie 1" jest nominalnym oznaczeniem gwintu rurowego. Rzeczywista średnica zewnętrzna tego gwintu wynosi około 33 mm.

Jaki jest zakres temperatury pracy?

Karta produktu podaje zakres temperatury od -20°C do +120°C.

Jakie medium podano dla produktu?

Jako medium wskazany został olej hydrauliczny.

Czy złączkę można stosować w układzie 250 bar?

Nie należy przekraczać maksymalnego ciśnienia pracy podanego dla produktu. Dla tej złączki wynosi ono 200 bar.

Czy stal nierdzewna 1.4571 nadaje się do każdego medium?

Nie należy przyjmować tego automatycznie. Przy nietypowych mediach należy sprawdzić kompatybilność materiałową stali 1.4571 z konkretną substancją, temperaturą i warunkami pracy instalacji.

Jak upewnić się, że potrzebuję BSP 1"?

Najlepiej zmierzyć średnicę zewnętrzną gwintu suwmiarką, sprawdzić jego skok oraz zweryfikować sposób wykonania powierzchni uszczelniającej. Dla BSP 1" średnica zewnętrzna powinna wynosić około 33 mm.

Co zrobić, jeśli nie jestem pewien rodzaju gwintu?

Warto porównać istniejący element z dokumentacją maszyny lub wzornikiem gwintów. W przypadku wątpliwości można skorzystać ze wsparcia technicznego HYDRON i potwierdzić właściwy standard przyłącza przed zamówieniem.
