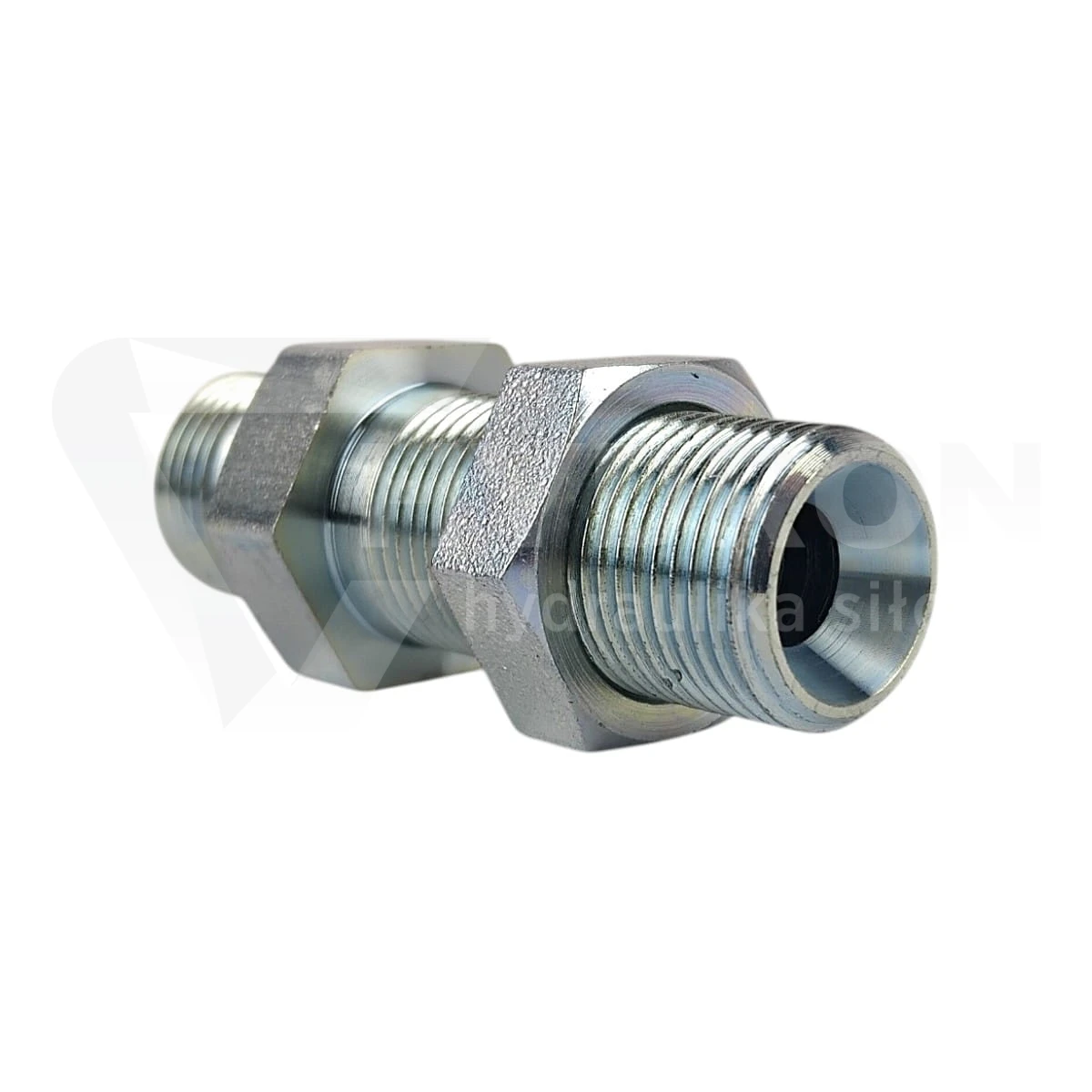

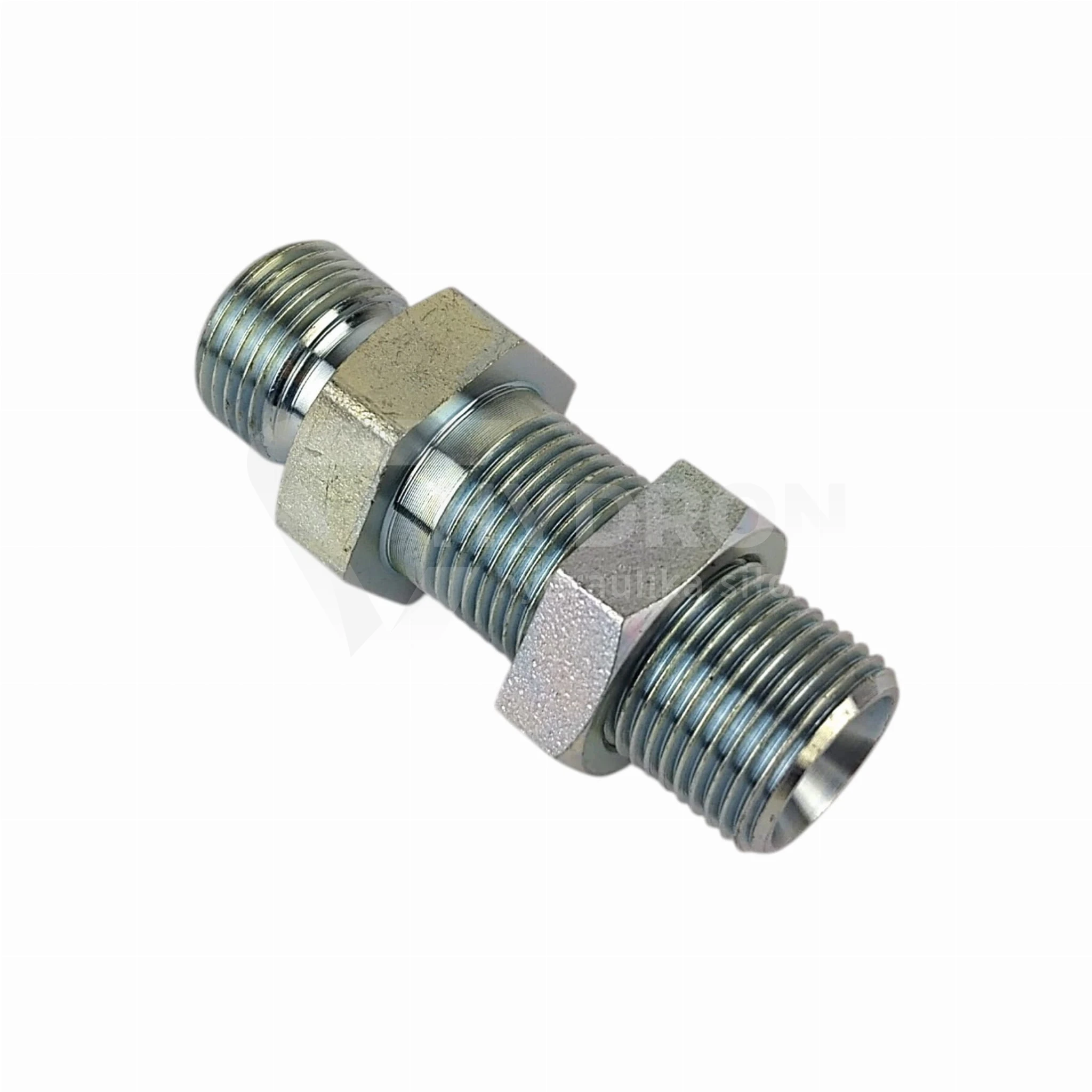

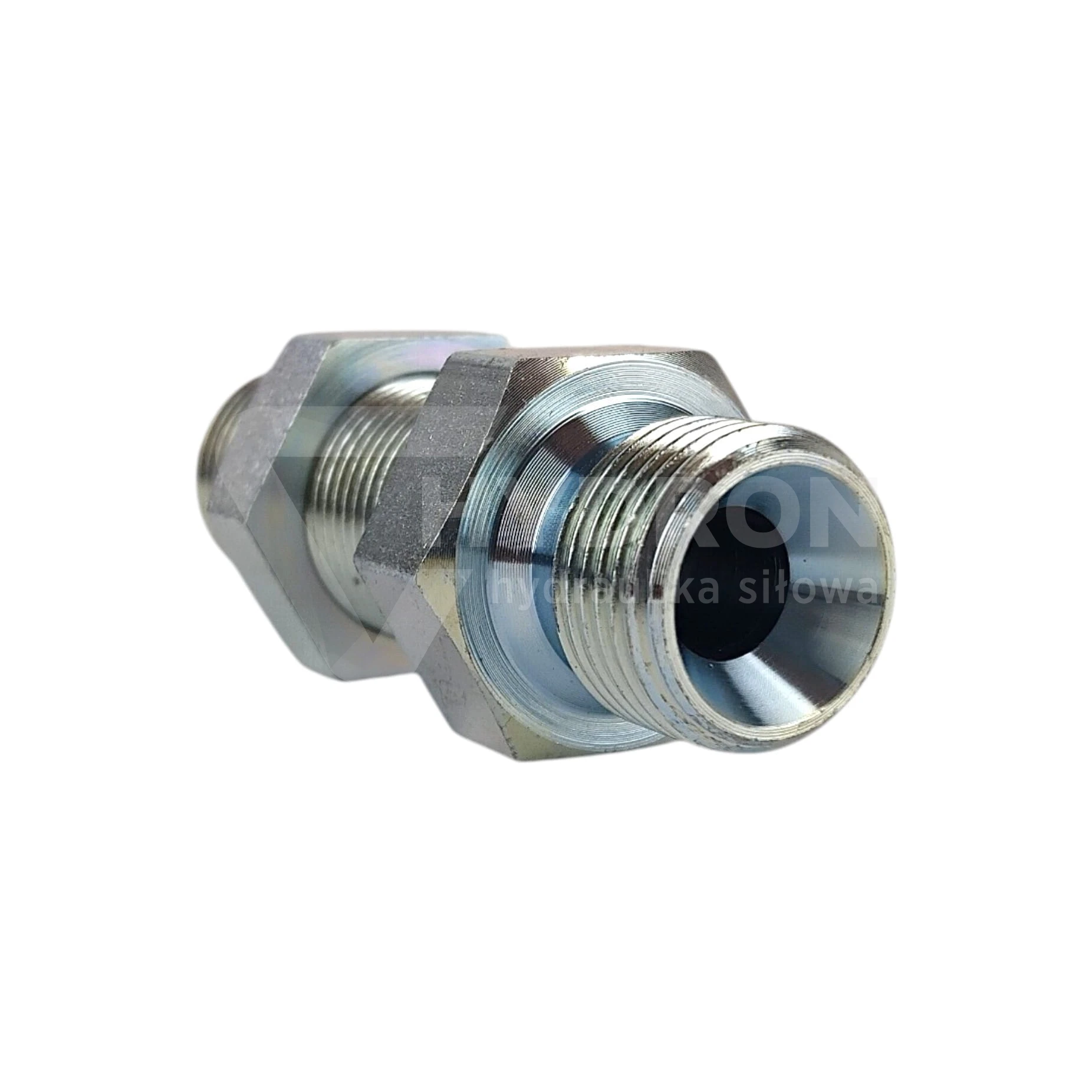

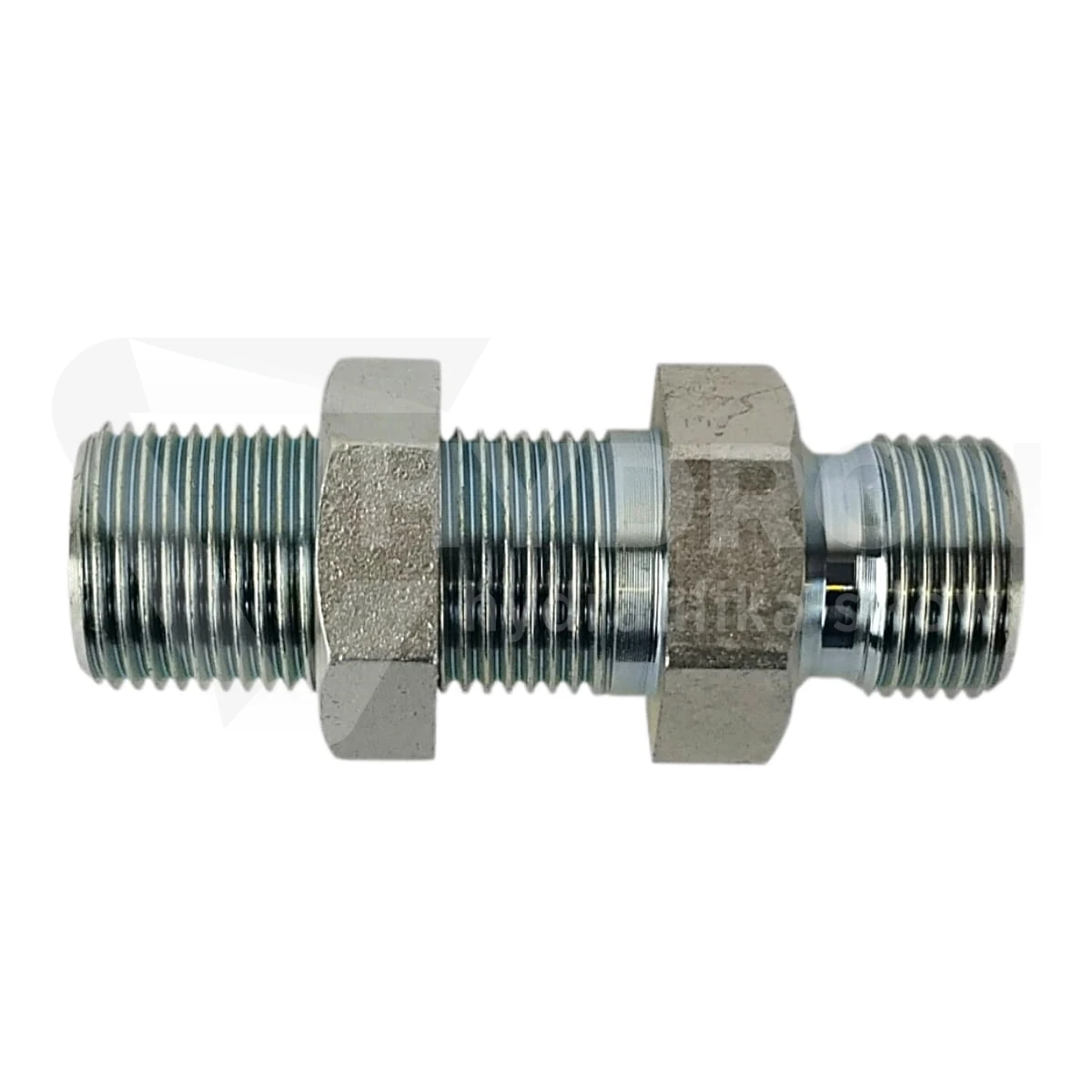

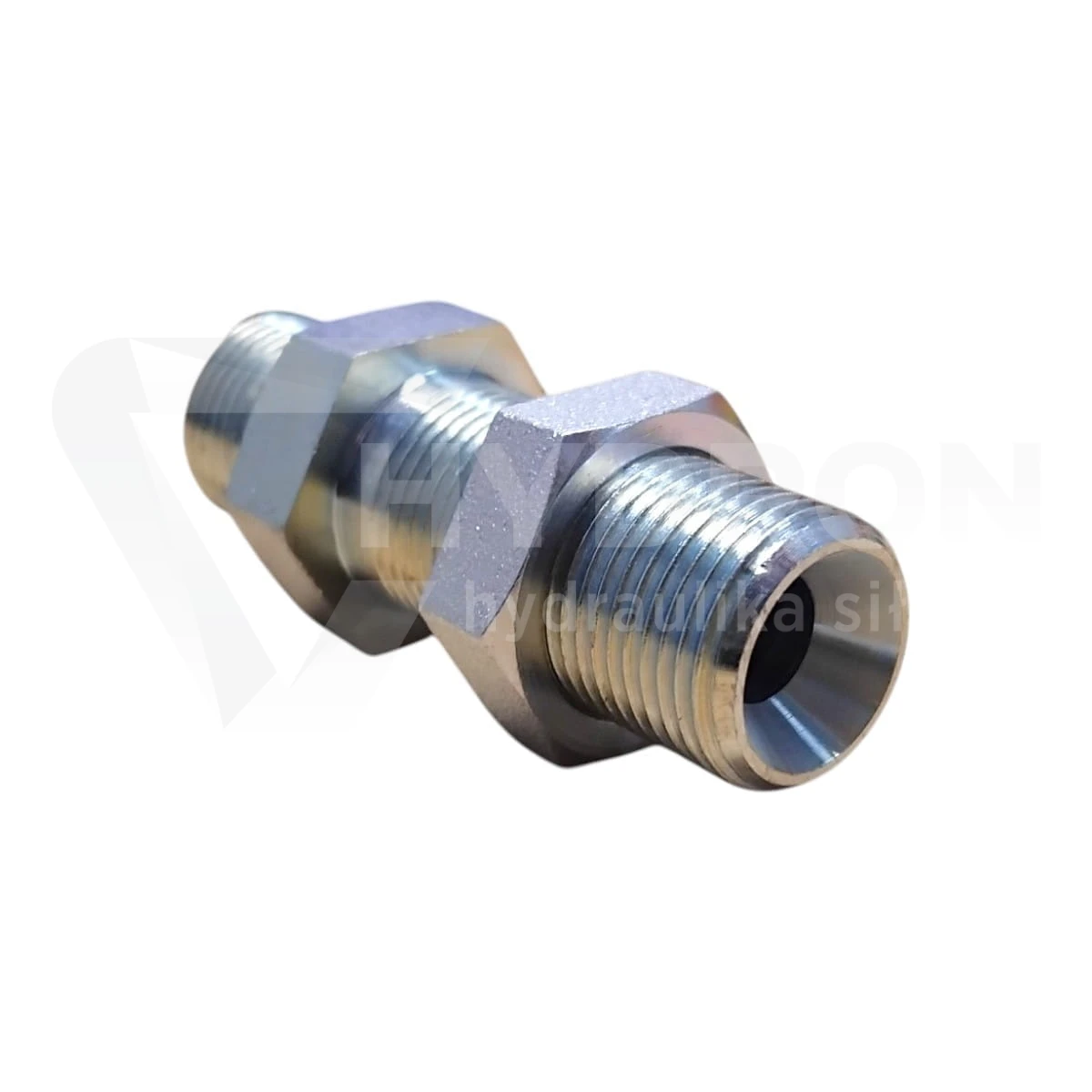

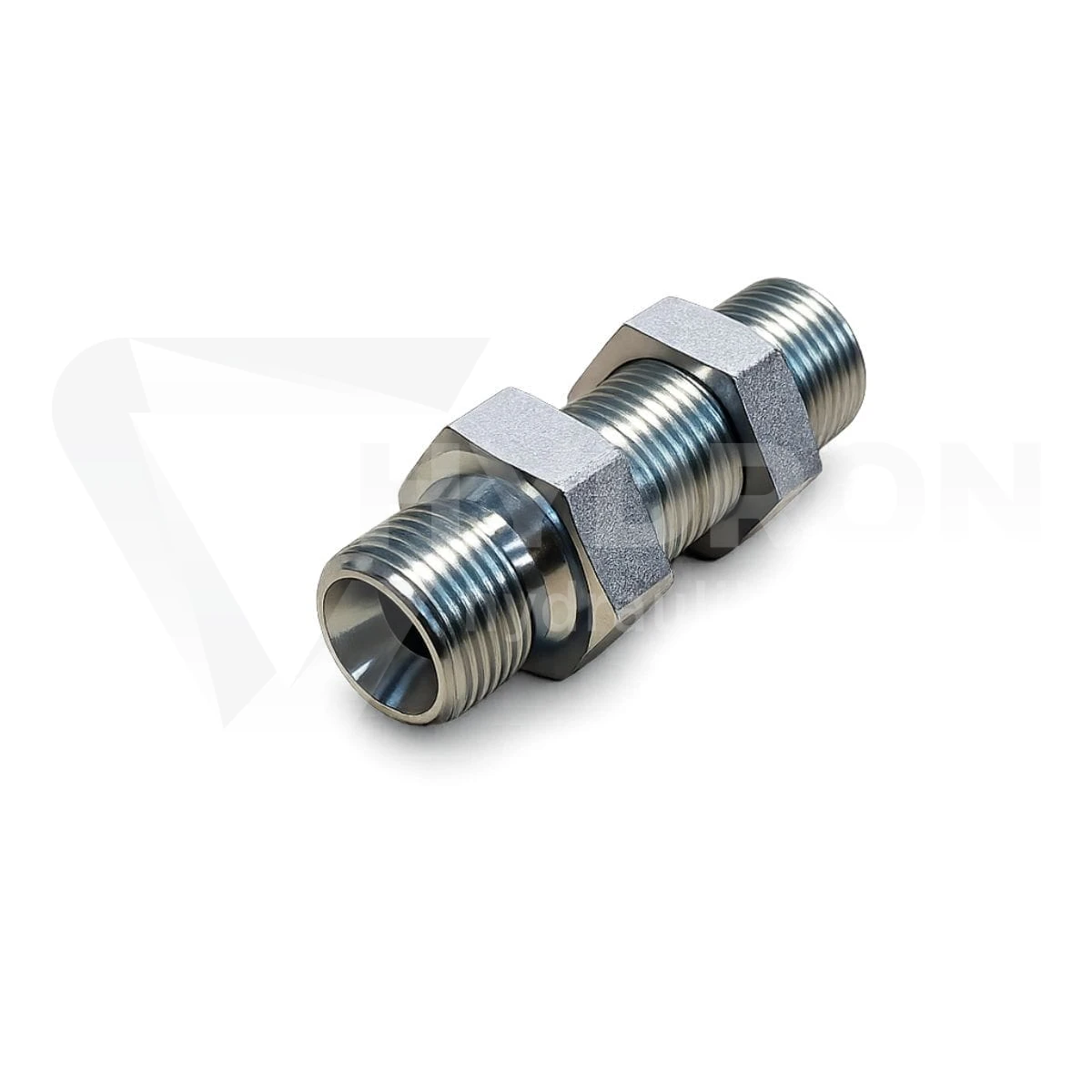

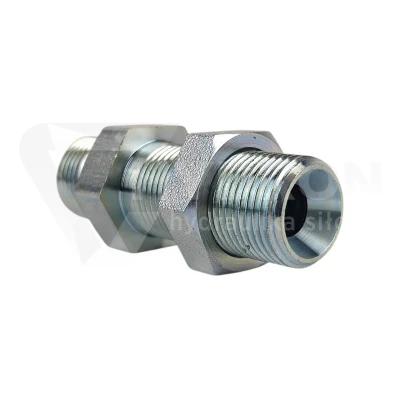

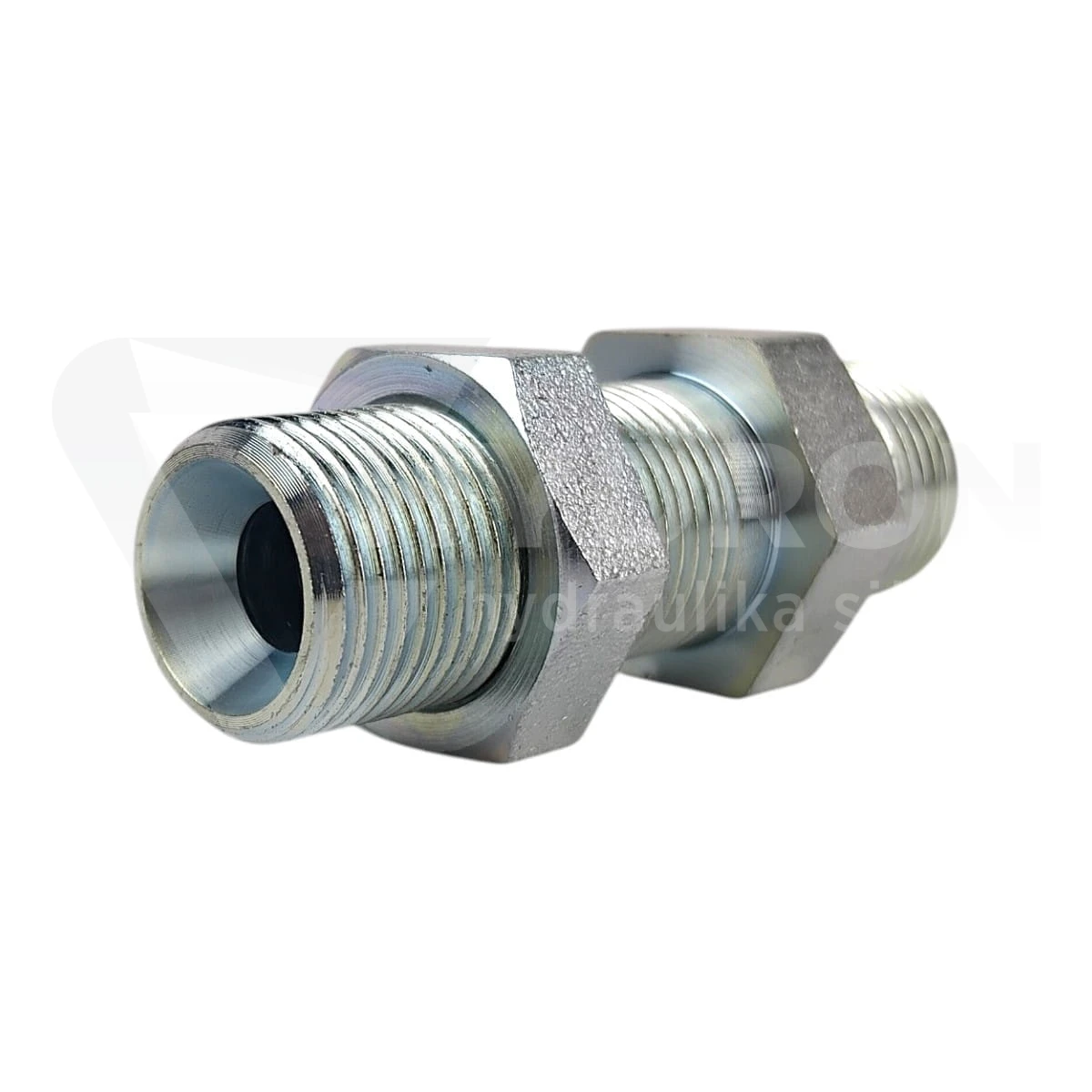

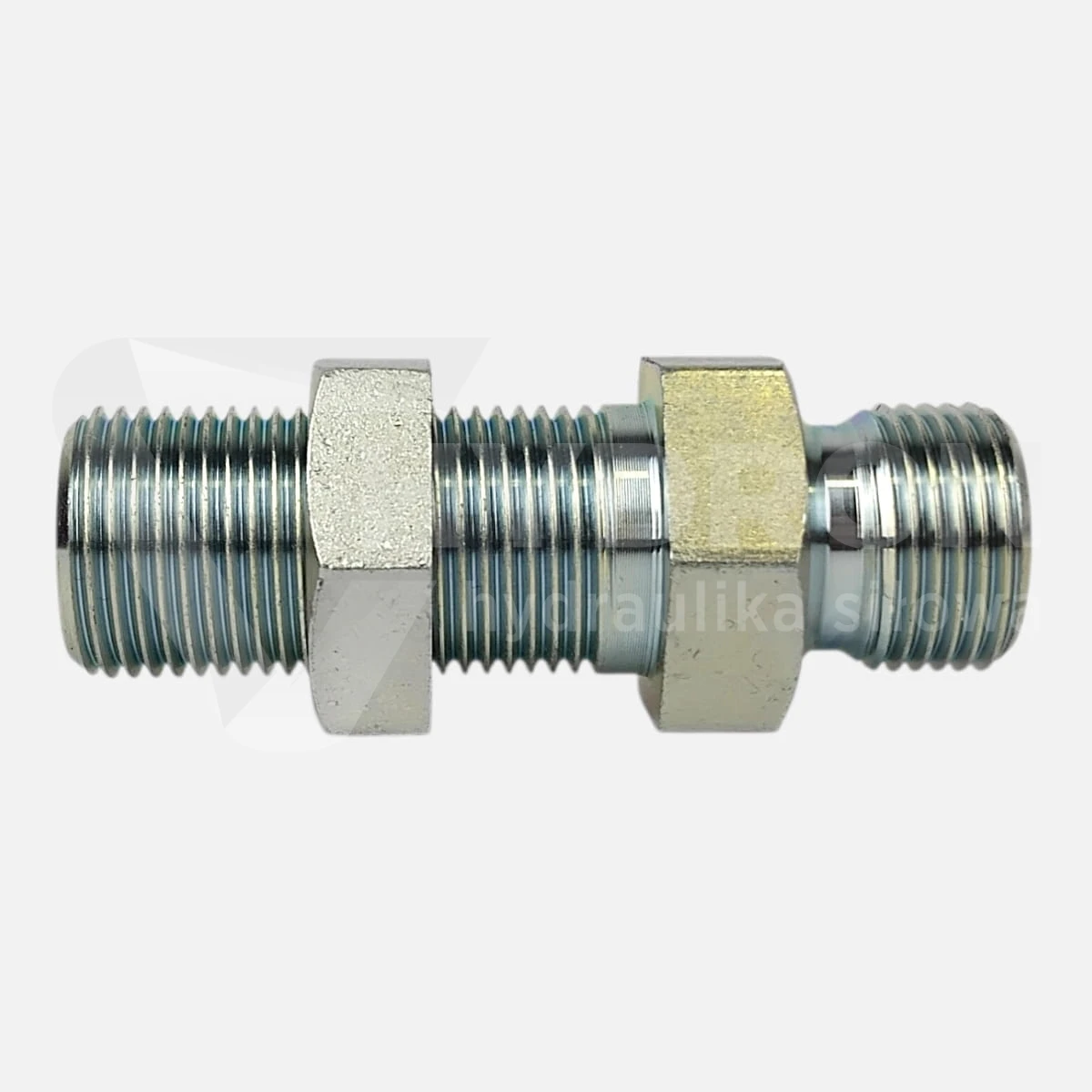

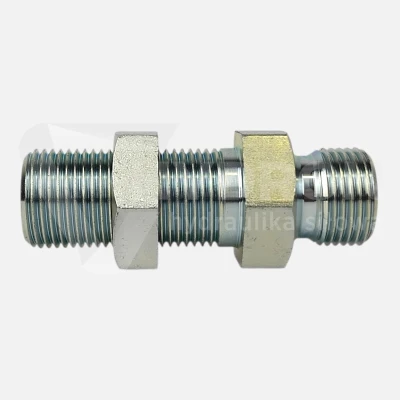

Złączka grodziowa BSP 1" stal nierdzewna 1.4571

Złączka grodziowa BSP 1" ze stali nierdzewnej 1.4571 służy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, ramę, wspornik, obudowę lub płytę montażową. Po obu stronach zastosowano ten sam gwint 1" BSP, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Wersja nierdzewna jest przeznaczona do instalacji, w których zwykła stal ocynkowana może być niewystarczająca ze względu na wilgoć, pracę na zewnątrz, częste mycie, środowisko przemysłowe lub podwyższone wymagania odporności korozyjnej.

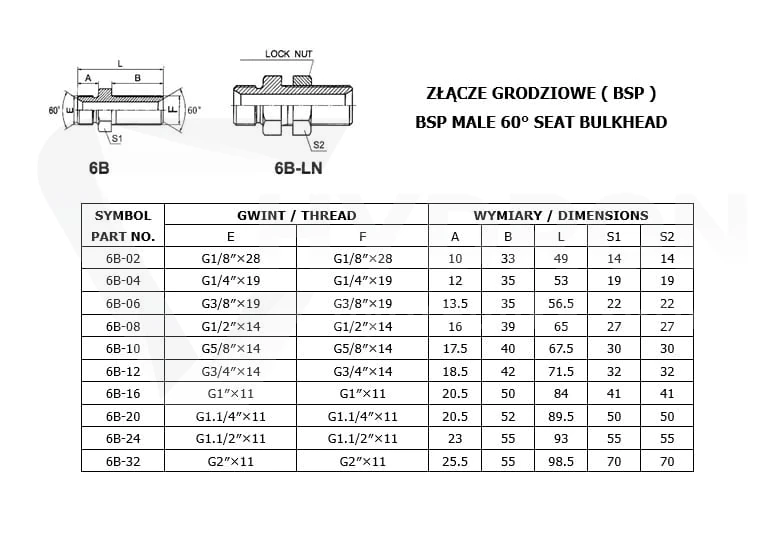

Parametry techniczne

• Produkt: złączka grodziowa BSP 1" stal nierdzewna 1.4571
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: BSP

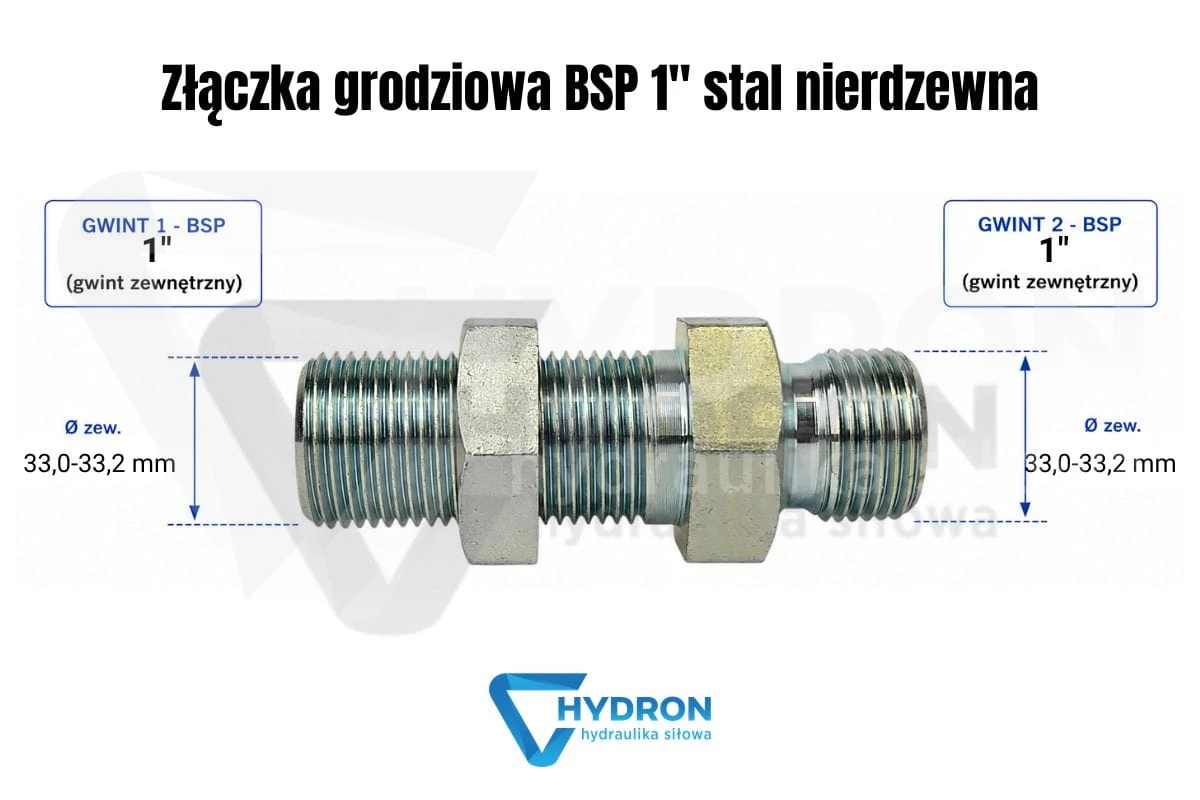

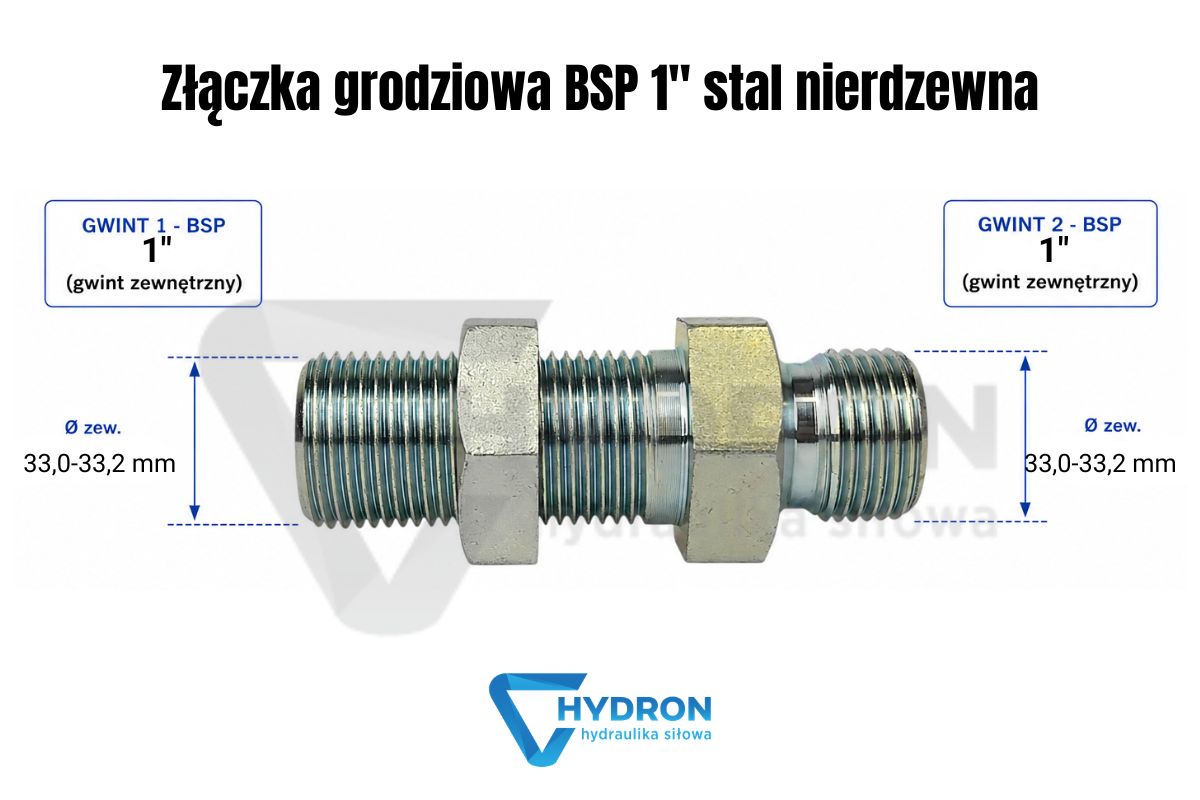

• Rozmiar gwintu 1: 1" BSP
• Wymiar gwintu 1: 33,0-33,2 mm zewnętrznie / 30,3-30,8 mm wewnętrznie
• Rozmiar gwintu 2: 1" BSP
• Wymiar gwintu 2: 33,0-33,2 mm zewnętrznie / 30,3-30,8 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 1" BSP
• Gwint mniejszy: brak różnicy, obie strony 1" BSP
• Długość całkowita: 86 mm
• Długość krótszego gwintu: 18 mm
• Długość dłuższego gwintu: 56 mm
• Szerokość sześciokąta: 12 mm
• Sześciokąt na klucz: 41 mm
• Szerokość przeciwnakrętki: 9 mm
• Ciśnienie pracy: 200 bar
• Norma wykonania: złącza BSP BS5200 / ISO 8434-6
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal nierdzewna 1.4571
• Oznaczenie alternatywne: XSV 1"
• Kod produktu: ZN-141-1 1/1 AISI
• Kod kreskowy EAN: 2000010054237

Złączka grodziowa BSP 1" do przejścia przez panel

Ten element stosuje się wtedy, gdy przewód, rura lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać osadzony w stałym punkcie. Złączka grodziowa stabilizuje połączenie, ogranicza pracę przewodu na krawędzi otworu i ułatwia późniejszy serwis po obu stronach panelu. W innych rozmiarach tego samego standardu można sprawdzić kategorię złączki grodziowe BSP.

Gwint 1" BSP po obu stronach

Produkt ma gwint 1" BSP z obu stron, więc pracuje jako proste przejście grodziowe bez zmiany średnicy i bez przejścia na inny standard. Przy doborze trzeba sprawdzić nie tylko oznaczenie 1", ale również rzeczywistą średnicę gwintu, typ końcówki, sposób uszczelnienia oraz miejsce montażu. Gwinty BSP, JIC, ORFS i NPT mogą wyglądać podobnie, ale nie są zamienne. Jeżeli w instalacji występuje inny system, warto porównać złączki grodziowe JIC UNF albo złączki grodziowe ORFS.

Stal nierdzewna 1.4571 w instalacji hydraulicznej

Wykonanie ze stali nierdzewnej 1.4571 ma znaczenie w instalacjach narażonych na wilgoć, zmienne warunki atmosferyczne, wodę technologiczną, środki myjące lub bardziej wymagające środowisko przemysłowe. Taka złączka jest wybierana nie tylko ze względu na rozmiar gwintu, ale również ze względu na trwałość materiału. Przy kompletowaniu instalacji warto pamiętać, że odporność całego połączenia zależy również od przewodu, końcówki, adaptera, uszczelnienia i elementów po obu stronach grodzi.

Kiedy wybrać grodziówkę BSP 1" zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 1" pozwala osadzić punkt przyłączeniowy w panelu, ramie lub wsporniku i uporządkować instalację po obu stronach przegrody. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, rozdzielacza, zaworu albo siłownika, należy dobrać właściwą przyłączkę prostą hydrauliczną, ponieważ połączenie korpusowe wymaga innego typu elementu niż montaż przez gródź.

Ciśnienie pracy 200 bar i ocena całego odcinka

Ciśnienie pracy tej złączki wynosi 200 bar. Ten parametr dotyczy samego korpusu złącza, ale cały układ należy oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, rura, zawór albo element po drugiej stronie grodzi. Jeżeli wcześniejsze połączenie przeciekało, warto sprawdzić nie tylko gwint, ale także stan powierzchni styku, ułożenie przewodu i rzeczywiste ciśnienie robocze. Do diagnostyki instalacji przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 1"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przeciwnakrętka musi stabilnie dociskać korpus do panelu. Przewód po obu stronach nie powinien ciągnąć złączki pod kątem ani przenosić na nią całego ciężaru instalacji. Przy rozmiarze 1" BSP trzeba zwrócić uwagę na promień gięcia przewodu, miejsce na dokręcenie oraz dodatkowe podparcie odcinka. Przy wykonywaniu nowego przewodu dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do rzeczywistej długości i ustawienia końcówek.

Typowe błędy przy doborze złączki BSP 1"

Najczęstszy błąd to dobór elementu tylko po oznaczeniu „1 cal”, bez potwierdzenia standardu BSP. Drugi problem to traktowanie złączki grodziowej jak zwykłej przejściówki do dowolnego miejsca w układzie. Trzeci błąd pojawia się wtedy, gdy wersja nierdzewna jest montowana tylko w jednym punkcie, a pozostałe elementy pracujące w tym samym środowisku pozostają zwykłe i szybciej korodują. Jeżeli przewód przechodzi blisko krawędzi ramy lub osłony, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurę. Jeżeli instalacja pracuje w drganiach, przewód powinien mieć dodatkowe podparcie. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch przewodu i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić mniejszą złączkę grodziową BSP 3/4" stal nierdzewna albo większą złączkę grodziową BSP 1.1/2". Jeżeli potrzebne są inne typy przejść, właściwym punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa BSP 1" stal nierdzewna służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 1"?

Produkt ma gwint 1" BSP po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint 1" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka BSP 1" ze stali nierdzewnej?

Ciśnienie pracy wynosi 200 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Kiedy warto wybrać wersję nierdzewną?

Wersję nierdzewną warto wybrać przy pracy w wilgoci, na zewnątrz, w środowisku przemysłowym, przy częstym myciu instalacji lub tam, gdzie wymagana jest podwyższona odporność na korozję.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 1"?

Przed zakupem należy sprawdzić gwint 1" BSP po obu stronach, ciśnienie pracy 200 bar, materiał 1.4571, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
