Złączka prosta BB BSP 3/8" stal nierdzewna 1.4571 350 bar

Złączka prosta BB BSP 3/8" to nierdzewny łącznik hydrauliczny wyposażony w dwa jednakowe gwinty zewnętrzne BSP 3/8". Służy do bezpośredniego łączenia dwóch elementów instalacji posiadających kompatybilne przyłącza wewnętrzne BSP. Prosta konstrukcja umożliwia wykonanie zwartego połączenia bez stosowania dodatkowych adapterów.

Złączka posiada stożek uszczelniający 60° i została wykonana ze stali nierdzewnej 1.4571. Dopuszczalne ciśnienie pracy dla tego modelu wynosi 350 bar, dzięki czemu element może być stosowany w wielu wymagających układach hydrauliki siłowej. Zakres temperatury pracy wynosi od -20°C do +120°C.

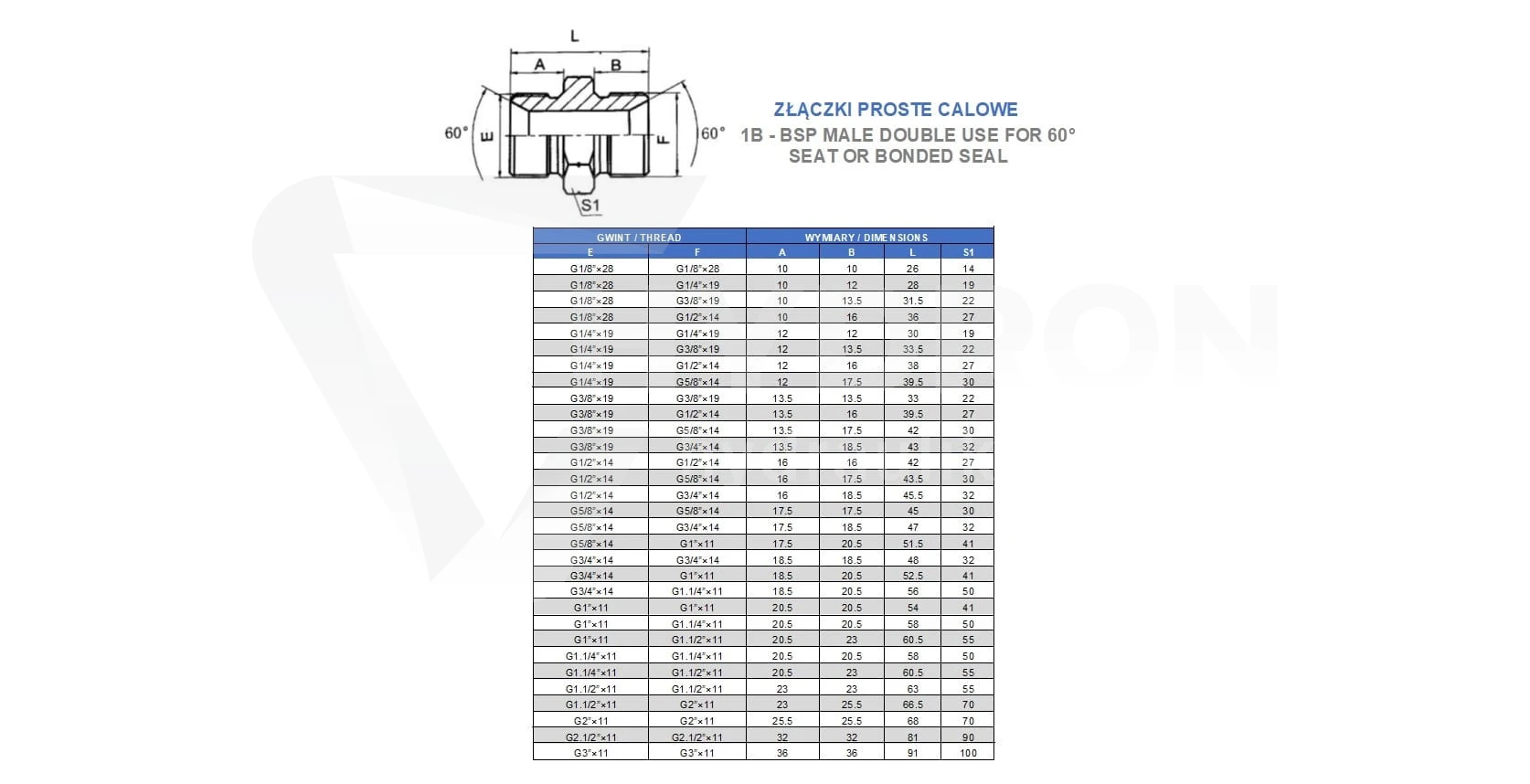

Parametry techniczne złączki BB BSP 3/8"

• typ produktu: złączka hydrauliczna prosta BB,
• konstrukcja: dwa gwinty zewnętrzne,
• gwint 1: zewnętrzny BSP 3/8",
• gwint 2: zewnętrzny BSP 3/8",
• wymiar gwintu BSP 3/8": 16,3-16,6 mm zewnętrzny / 14,9-15,4 mm wewnętrzny,
• kąt stożka uszczelniającego: 60°,
• ciśnienie pracy: 350 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571,
• norma wykonania: BS5200 / ISO 8434-6,
• przeznaczenie: łączenie elementów instalacji hydraulicznej,
• medium wskazane w opisie produktu: olej hydrauliczny.

Złączka BB 3/8" BSP z dwoma gwintami zewnętrznymi

Oznaczenie BB stosowane jest dla złączek posiadających gwinty zewnętrzne po obu stronach. W tym modelu oba przyłącza mają ten sam rozmiar BSP 3/8", dlatego złączka nie pełni funkcji redukcji. Jej zadaniem jest wykonanie prostego połączenia dwóch kompatybilnych elementów instalacji.

Taka konstrukcja może być wykorzystywana między innymi podczas łączenia elementów armatury, przewodów zakończonych odpowiednimi końcówkami oraz innych komponentów posiadających przyłącza BSP 3/8".

Jeżeli potrzebujesz innych średnic lub wersji redukcyjnej, sprawdź kategorię złączek prostych calowych BSP.

Jak rozpoznać gwint BSP 3/8"?

Oznaczenie BSP 3/8" jest wartością nominalną i nie oznacza, że rzeczywista średnica zewnętrzna gwintu wynosi 3/8 cala. Według parametrów tej złączki średnica zewnętrzna gwintu BSP 3/8" mieści się w zakresie około 16,3-16,6 mm.

Jeżeli podczas pomiaru suwmiarką otrzymujesz wynik zbliżony do 16,5 mm, może to wskazywać na gwint BSP 3/8". Sam pomiar średnicy nie powinien być jednak jedyną podstawą identyfikacji. Warto sprawdzić również skok gwintu oraz konstrukcję powierzchni uszczelniającej.

Stożek uszczelniający 60°

Złączka posiada stożek uszczelniający 60°. Przy doborze współpracującego elementu należy więc zweryfikować nie tylko rozmiar gwintu BSP 3/8", ale także sposób wykonania powierzchni odpowiedzialnej za szczelność połączenia.

Ma to szczególne znaczenie w układach hydrauliki siłowej pracujących pod wysokim ciśnieniem. Możliwość skręcenia dwóch elementów nie daje jeszcze pewności, że tworzą one prawidłowe połączenie. Gwint oraz powierzchnia uszczelniająca powinny być ze sobą kompatybilne.

Ciśnienie pracy do 350 bar

Dopuszczalne ciśnienie pracy złączki wynosi 350 bar. Jest to istotny parametr przy kompletowaniu elementów instalacji hydraulicznej, zwłaszcza w układach, w których występują wysokie wartości ciśnienia roboczego.

Nie oznacza to jednak, że każdy układ wyposażony w tę złączkę może pracować przy 350 bar. Dopuszczalne ciśnienie kompletnej instalacji ogranicza jej najsłabszy komponent. Należy więc sprawdzić również parametry przewodów, końcówek, zaworów, szybkozłączy, rozdzielaczy oraz innych elementów znajdujących się w układzie.

Jeżeli potrzebujesz gotowego połączenia, sprawdź zakute przewody hydrauliczne dostępne w ofercie HYDRON.

Stal nierdzewna 1.4571 w złączkach hydraulicznych

Korpus złączki wykonano ze stali nierdzewnej 1.4571. Wykonanie nierdzewne jest wybierane przede wszystkim w instalacjach, w których oprócz odpowiedniej wytrzymałości mechanicznej istotna jest zwiększona odporność materiału na korozję.

Ma to znaczenie między innymi w urządzeniach pracujących w trudniejszych warunkach środowiskowych, przy zwiększonej wilgotności oraz wszędzie tam, gdzie konstrukcja instalacji wymaga zastosowania elementów ze stali nierdzewnej.

Pełną grupę takich produktów znajdziesz w kategorii złączki proste nierdzewne.

Stal 1.4571 a oznaczenie 316Ti

Stal 1.4571 jest gatunkiem stali nierdzewnej stosowanym w elementach technicznych wymagających podwyższonej odporności na korozję. Przy doborze złączek do konkretnego medium należy jednak zawsze uwzględnić rzeczywiste warunki pracy instalacji.

Odporność materiału zależy między innymi od rodzaju medium, jego temperatury, stężenia substancji chemicznych oraz czasu kontaktu. Dlatego przy zastosowaniach innych niż typowa hydraulika olejowa warto każdorazowo potwierdzić kompatybilność materiałową całej instalacji.

Zakres temperatury od -20°C do +120°C

Dla złączki BSP 3/8" karta produktu podaje zakres temperatury pracy od -20°C do +120°C. Parametr ten dotyczy złączki, dlatego przy projektowaniu kompletnego układu trzeba dodatkowo zweryfikować dopuszczalne temperatury pozostałych komponentów.

Przewody hydrauliczne, uszczelnienia, zawory oraz inne elementy mogą posiadać własne ograniczenia. Maksymalna temperatura pracy kompletnej instalacji powinna odpowiadać parametrom jej najsłabszego elementu.

Gdzie stosuje się nierdzewną złączkę BSP 3/8"?

Złączka może być wykorzystywana do wykonywania prostych połączeń w instalacjach hydraulicznych wyposażonych w przyłącza BSP 3/8". Połączenia tego typu są popularne w wielu maszynach mobilnych oraz urządzeniach przemysłowych.

• układy hydrauliki siłowej,
• maszyny rolnicze,
• maszyny sadownicze,
• maszyny leśne,
• maszyny budowlane,
• urządzenia przemysłowe,
• instalacje olejowe,
• naprawy układów hydraulicznych,
• modernizacja maszyn i urządzeń,
• instalacje wymagające zastosowania elementów nierdzewnych.

Kiedy wybrać wersję nierdzewną zamiast standardowej?

W typowych warunkach pracy często stosuje się stalowe złączki hydrauliczne zabezpieczone powłoką ochronną. Wersja ze stali nierdzewnej jest dobrym wyborem wtedy, gdy wymagania instalacji dotyczą również zwiększonej odporności materiałowej.

Przy wyborze warto uwzględnić miejsce montażu, środowisko pracy, medium oraz materiał pozostałych elementów instalacji. Zastosowanie wersji nierdzewnej powinno wynikać z rzeczywistych warunków technicznych, a nie wyłącznie z rozmiaru gwintu.

Złączka 3/8" czy redukcja 3/8"?

Ten model posiada BSP 3/8" po obu stronach, dlatego jest złączką prostą, a nie redukcją. Jeżeli jeden z łączonych elementów posiada inny rozmiar przyłącza, potrzebny będzie wariant redukcyjny, na przykład BSP 1/4" / 3/8", BSP 3/8" / 1/2" lub inna konfiguracja odpowiednia dla konkretnej instalacji.

Przed zakupem należy więc zmierzyć oba elementy, które mają zostać połączone. Pozwala to uniknąć sytuacji, w której wybrany zostanie prawidłowy standard gwintu, ale niewłaściwa średnica jednej ze stron.

Jak prawidłowo dobrać złączkę BSP 3/8"?

Przed zamówieniem warto potwierdzić najważniejsze cechy połączenia:

• pierwsza strona: BSP 3/8" zewnętrzny,
• druga strona: BSP 3/8" zewnętrzny,
• średnica zewnętrzna gwintu: około 16,3-16,6 mm,
• system uszczelnienia: stożek 60°,
• ciśnienie pracy: maksymalnie 350 bar,
• temperatura pracy: od -20°C do +120°C,
• materiał: stal nierdzewna 1.4571.

Jeżeli identyfikujesz element na podstawie starej złączki wymontowanej z maszyny, warto oprócz pomiaru średnicy użyć również grzebienia do gwintów. Pozwala to potwierdzić skok i ograniczyć ryzyko pomylenia BSP z innym standardem o podobnej średnicy.

Montaż złączki hydraulicznej BSP

Przed montażem należy sprawdzić stan gwintów oraz powierzchni uszczelniających. Powinny być czyste i pozbawione uszkodzeń mechanicznych. Zabrudzenia lub odkształcenia mogą utrudnić prawidłowe wykonanie połączenia.

Jeżeli złączka już przy pierwszych obrotach wkręca się z nietypowym oporem, nie należy dokręcać jej na siłę. Może to wskazywać na niewłaściwy rozmiar, inny skok lub niezgodny standard gwintu.

Dobór przewodu hydraulicznego do BSP 3/8"

Przy wykonywaniu kompletnego przewodu trzeba dobrać nie tylko gwint zakończenia. Znaczenie ma również średnica wewnętrzna węża, jego konstrukcja, wymagane ciśnienie robocze, temperatura i rodzaj medium.

Do określenia konfiguracji możesz wykorzystać konfigurator przewodów hydraulicznych HYDRON, w którym można dobrać parametry przewodu oraz odpowiednie zakończenia.

Złączki hydrauliczne w HYDRON

W HYDRON dostępny jest szeroki wybór złączek hydraulicznych do budowy, naprawy i modernizacji układów hydrauliki siłowej. Oferta obejmuje złącza BSP, BSPT, JIC/UNF, ORFS, NPT, połączenia metryczne oraz wiele wersji redukcyjnych i nierdzewnych.

Najczęściej zadawane pytania

Jakie gwinty posiada złączka?

Złączka posiada dwa jednakowe gwinty zewnętrzne BSP 3/8".

Czy jest to złączka redukcyjna?

Nie. Obie strony mają ten sam rozmiar BSP 3/8", dlatego produkt służy do prostego łączenia dwóch kompatybilnych elementów.

Jakie jest maksymalne ciśnienie pracy?

Dopuszczalne ciśnienie pracy podane dla tego modelu wynosi 350 bar.

Z jakiego materiału wykonano złączkę?

Złączka wykonana jest ze stali nierdzewnej 1.4571.

Jaki jest zakres temperatury pracy?

Karta produktu podaje temperaturę pracy od -20°C do +120°C.

Jaki stożek uszczelniający zastosowano?

Złączka posiada stożek uszczelniający 60°.

Jaką średnicę ma gwint BSP 3/8"?

Dla gwintu zewnętrznego BSP 3/8" karta produktu podaje średnicę około 16,3-16,6 mm.

Czy BSP 3/8" ma średnicę równą 9,525 mm?

Nie. 3/8" jest oznaczeniem nominalnym gwintu rurowego. Rzeczywista średnica zewnętrzna tego gwintu wynosi w przypadku produktu około 16,5 mm.

Czy obie strony złączki mają tę samą średnicę?

Tak. Po obu stronach zastosowano gwint BSP 3/8", dlatego element nie zmienia średnicy przyłącza.

Czy złączkę można zastosować przy ciśnieniu 315 bar?

Tak, pod warunkiem że pozostałe elementy instalacji są również przeznaczone do takiego ciśnienia. Maksymalne ciśnienie pracy tej złączki wynosi 350 bar.

Czy mogę dobrać BSP 3/8" tylko po pomiarze suwmiarką?

Pomiar około 16,3-16,6 mm jest ważną wskazówką, ale dla pewnej identyfikacji należy sprawdzić również skok gwintu i sposób uszczelnienia.

Co zrobić, jeśli nie jestem pewien rodzaju gwintu?

Najlepiej zmierzyć średnicę zewnętrzną, sprawdzić skok gwintu oraz porównać element z dokumentacją maszyny lub wzornikiem gwintów. W przypadku wątpliwości warto skorzystać ze wsparcia technicznego HYDRON przed zamówieniem.
