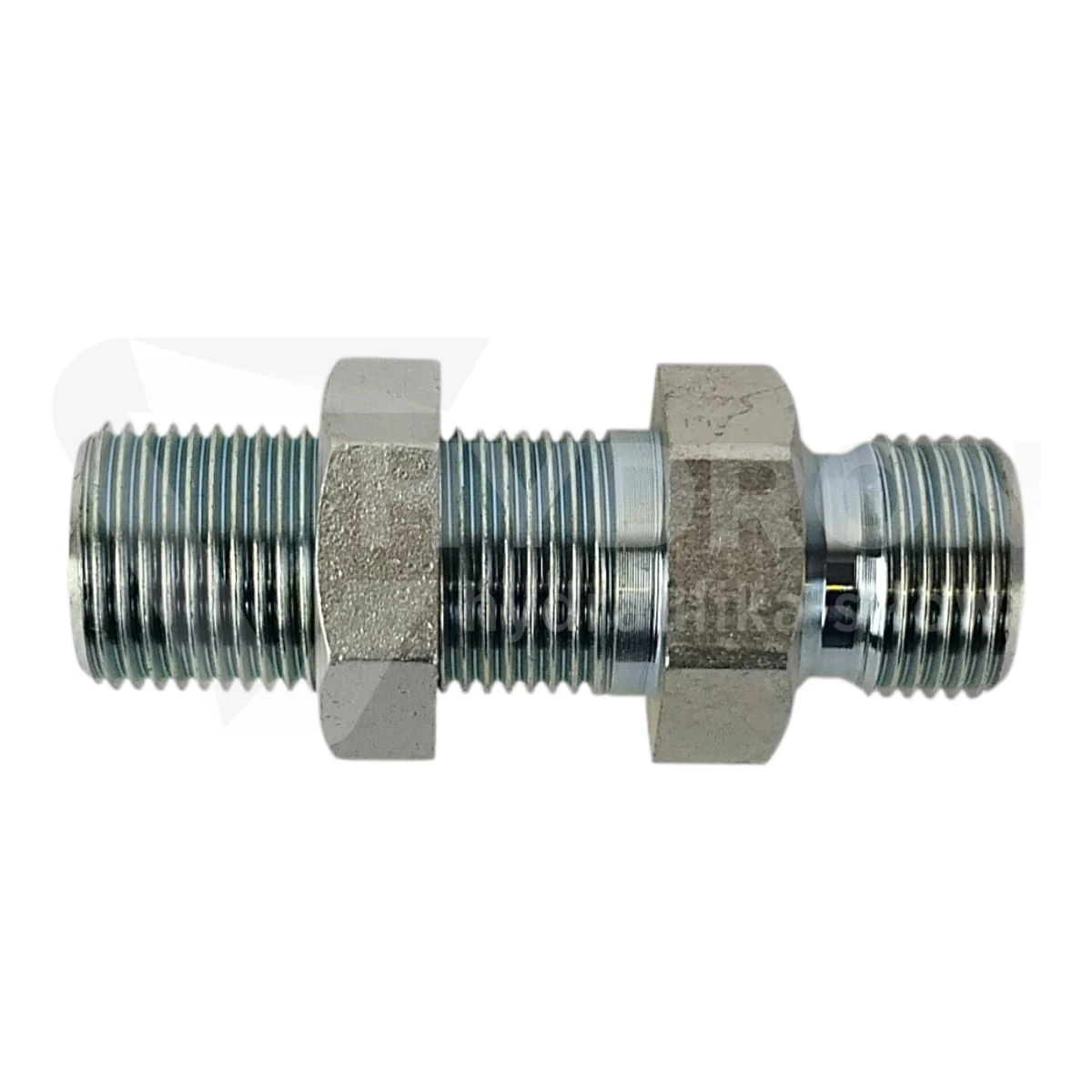

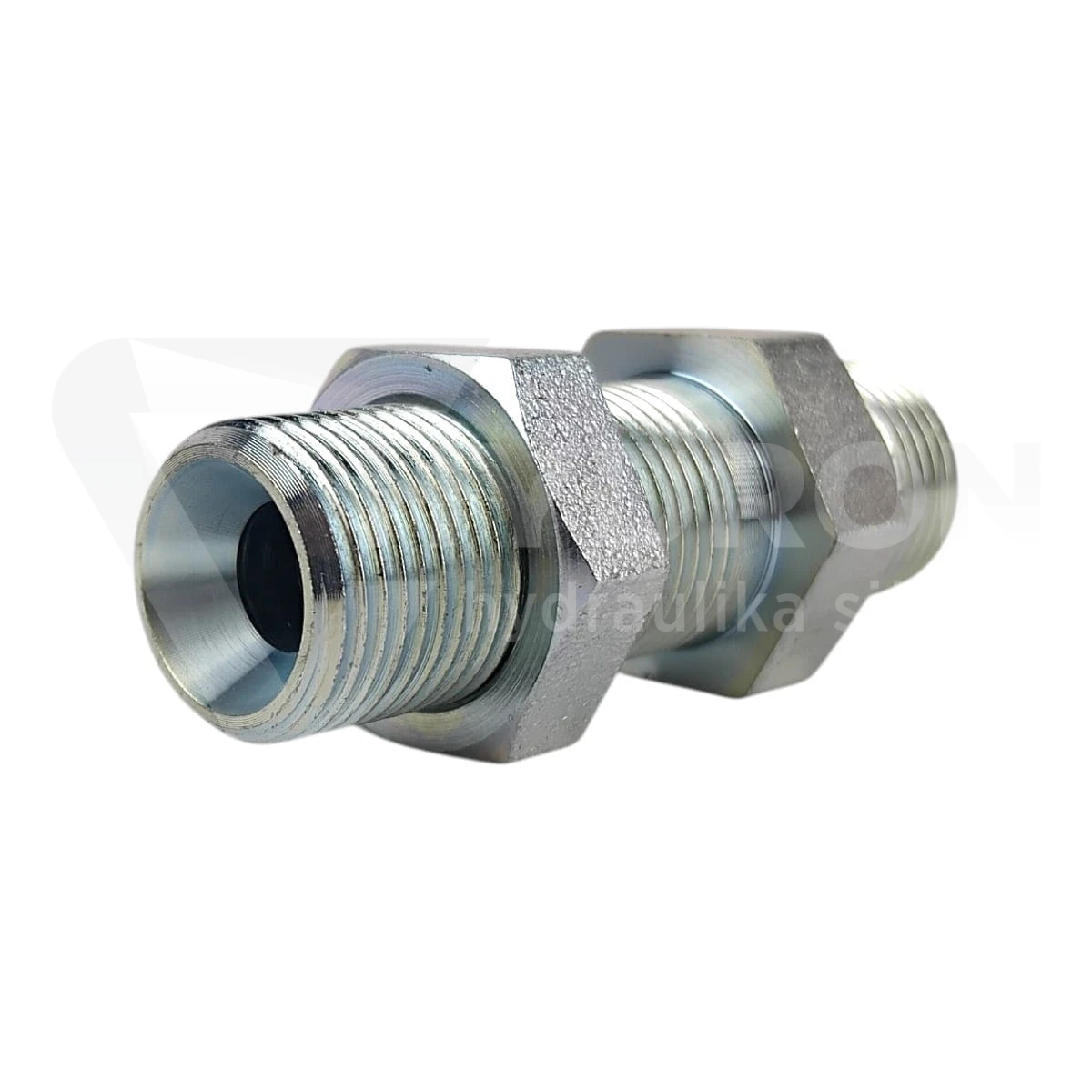

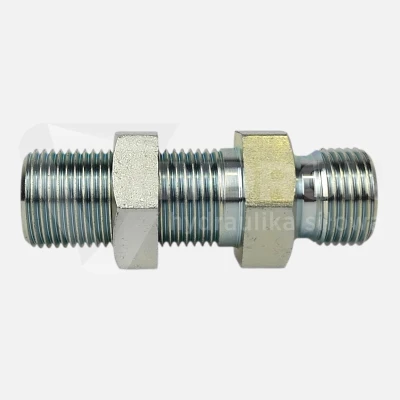

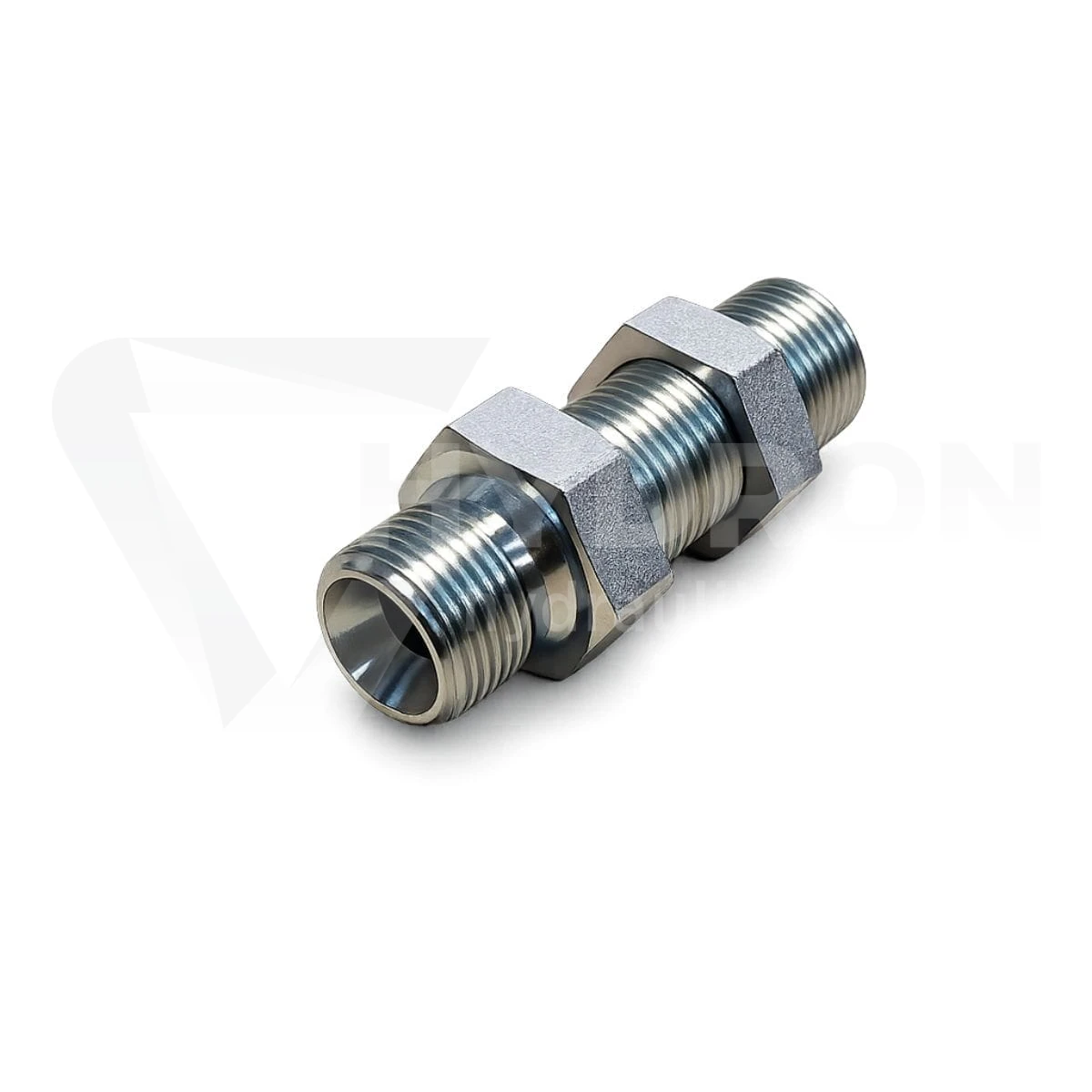

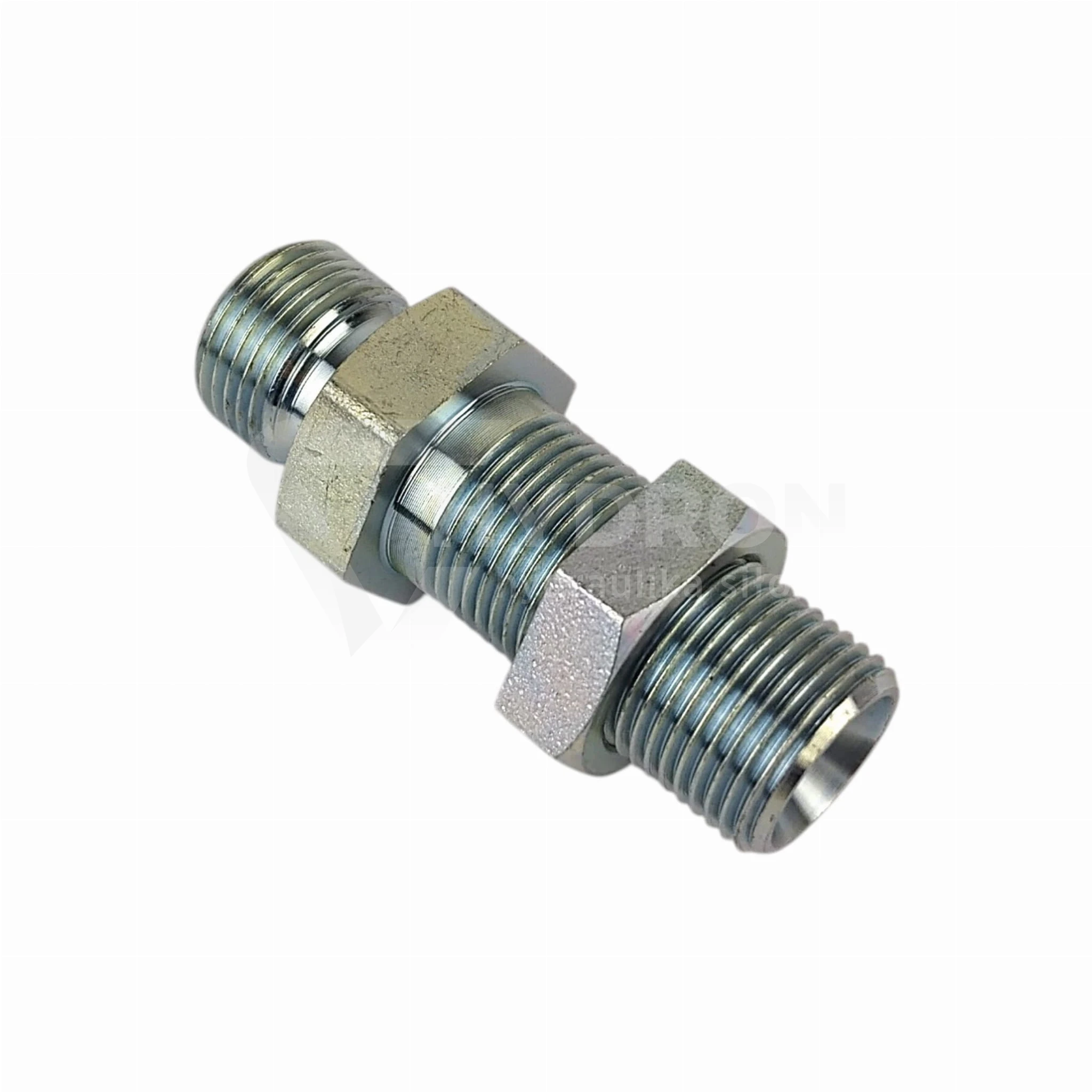

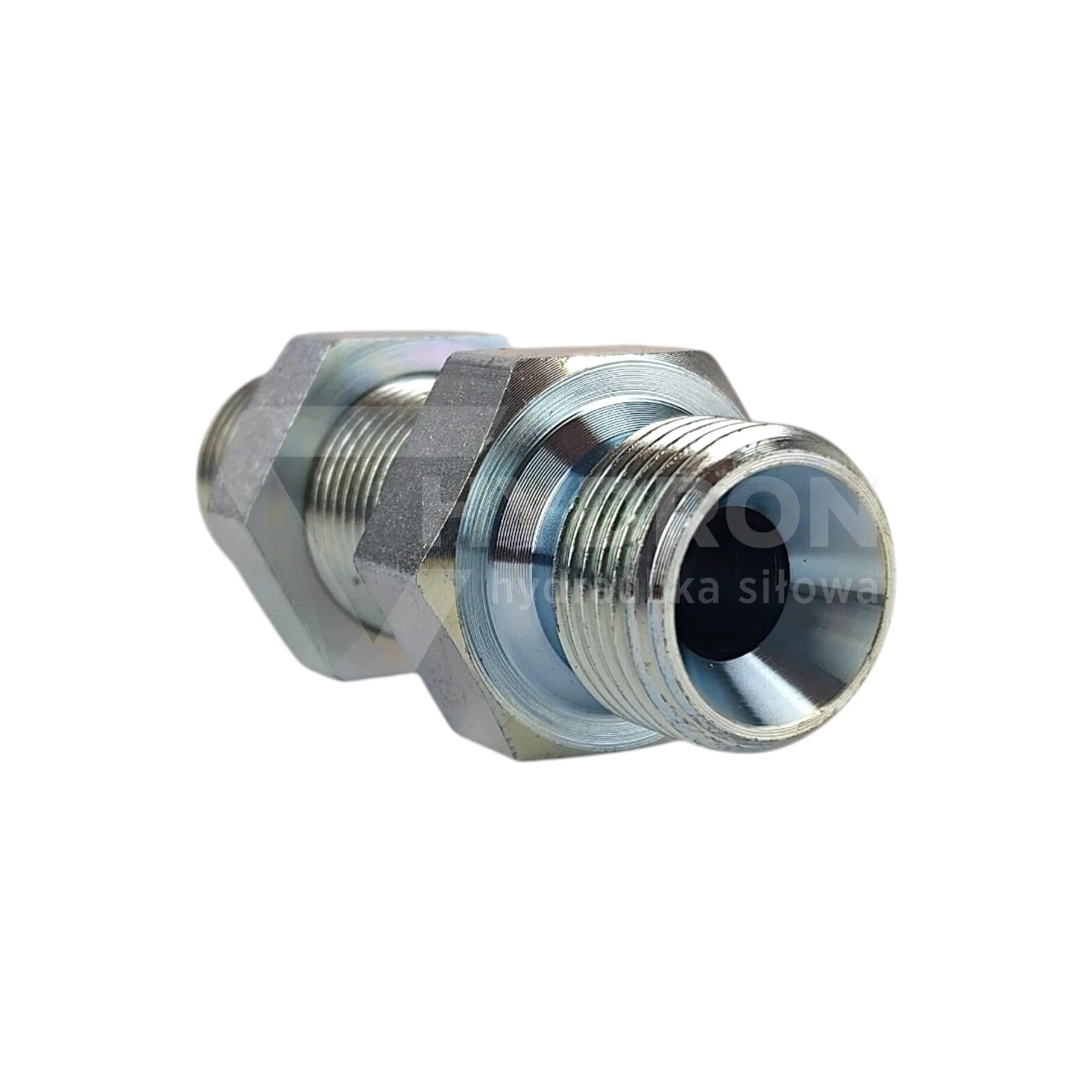

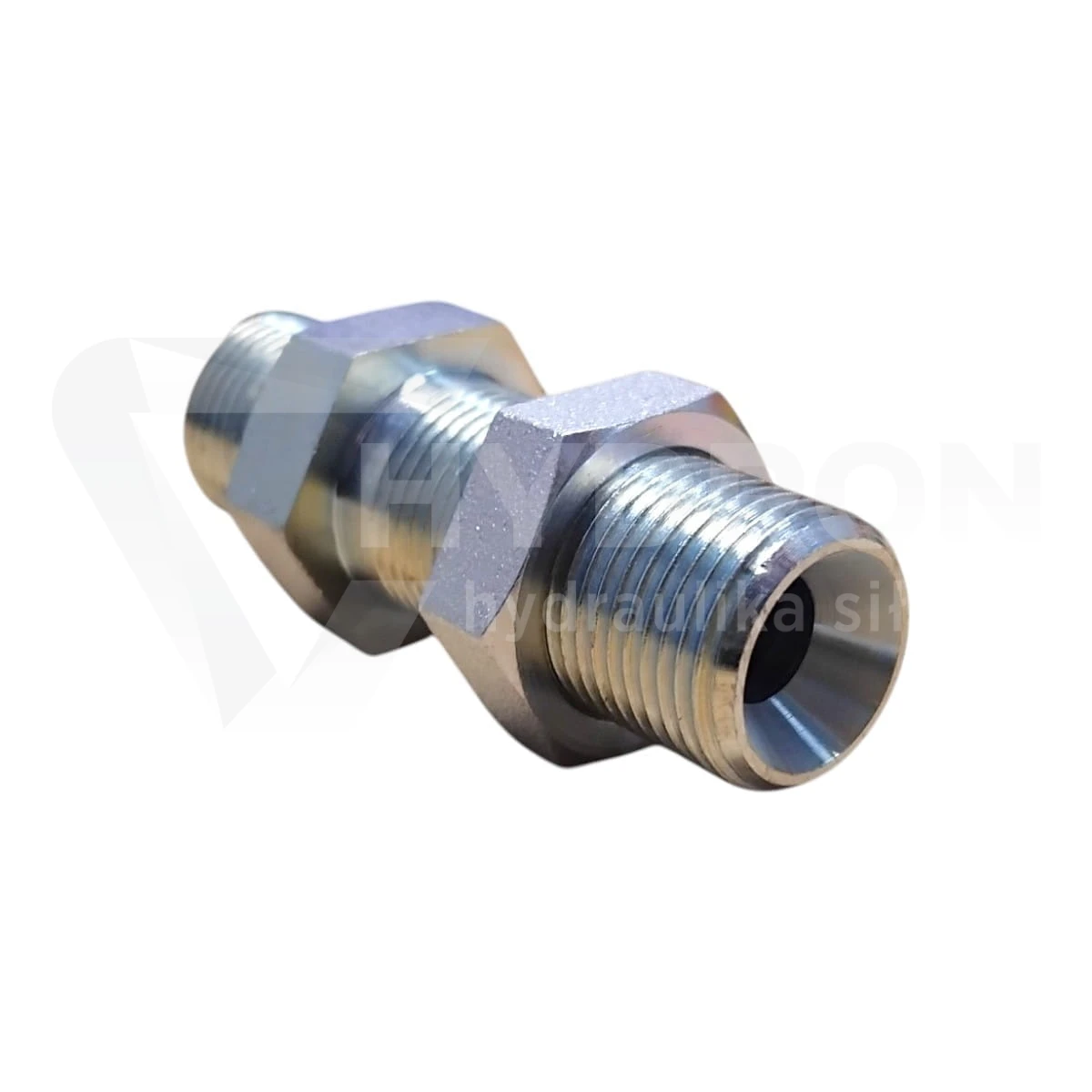

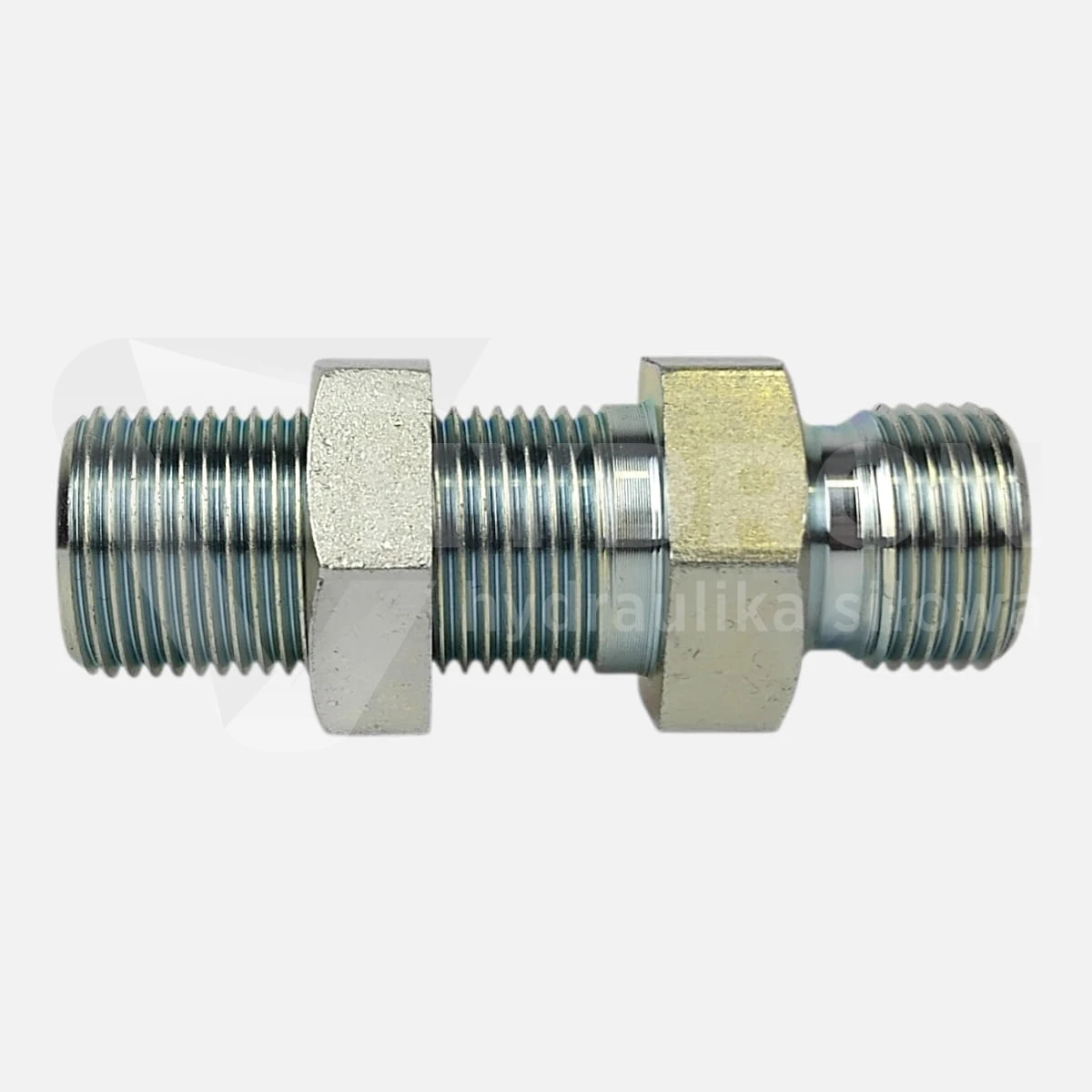

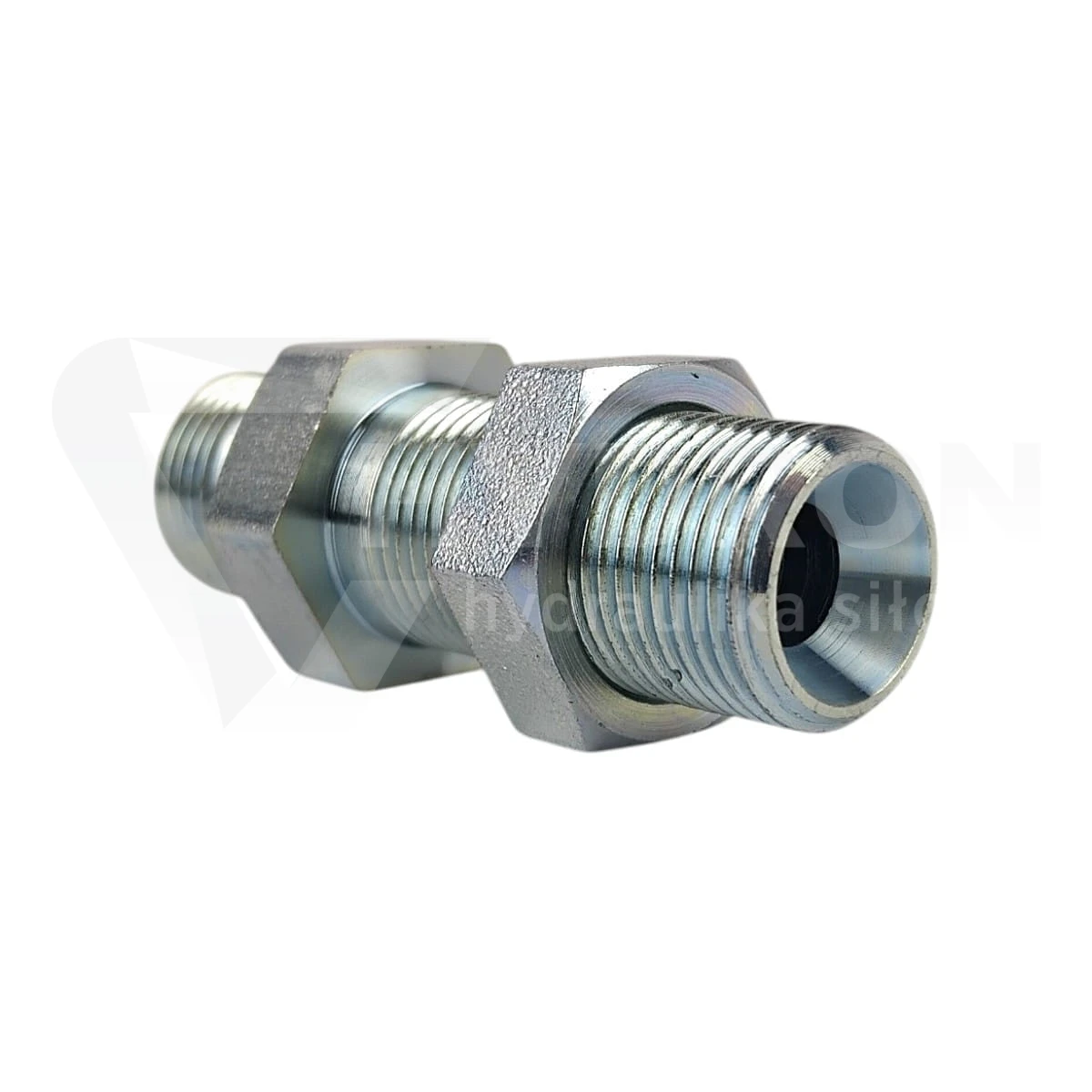

Złączka grodziowa BSP 3/8" stal nierdzewna 1.4571

Złączka grodziowa BSP 3/8" ze stali nierdzewnej 1.4571 służy do wykonania stabilnego przejścia hydraulicznego przez panel, gródź, wspornik, ramę, obudowę lub płytę montażową. Po obu stronach zastosowano ten sam gwint 3/8" BSP, dlatego produkt nie jest redukcją, lecz prostym przejściem grodziowym w jednym standardzie. Wersja nierdzewna jest dobrym wyborem do instalacji narażonych na wilgoć, pracę na zewnątrz, kontakt z wodą technologiczną, środki myjące lub środowisko przemysłowe, w którym standardowy ocynk może być niewystarczający.

Parametry techniczne

• Produkt: złączka grodziowa BSP 3/8" stal nierdzewna 1.4571
• Typ złącza: proste - złącze, przyłącze
• Przeznaczenie: złączka grodziowa
• Standard połączenia: BSP

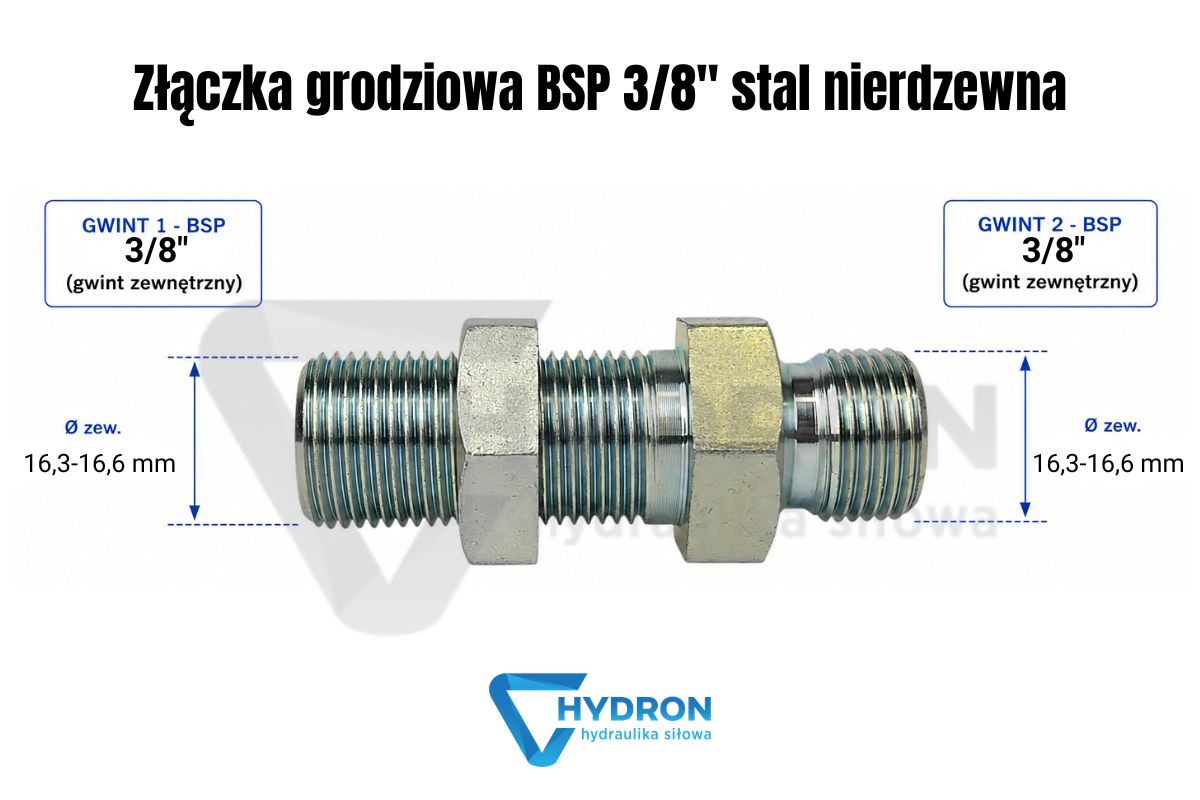

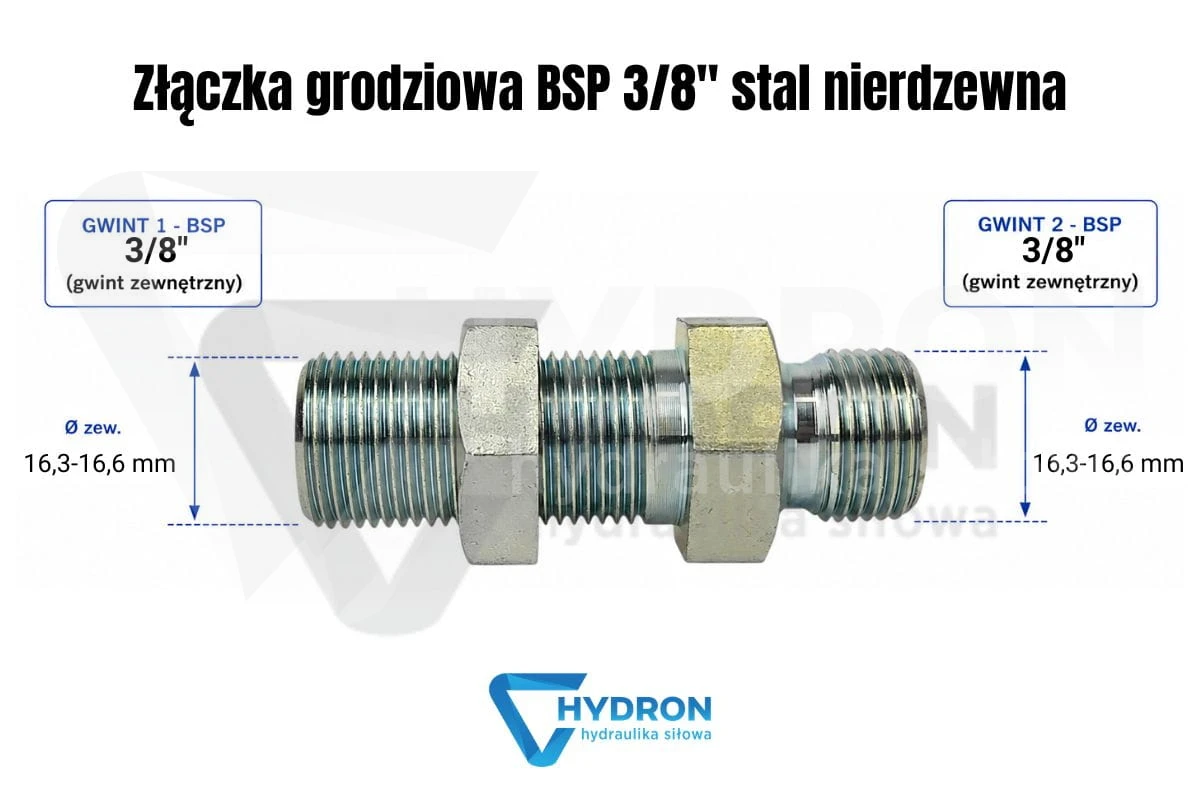

• Rozmiar gwintu 1: 3/8" BSP
• Wymiar gwintu 1: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
• Rozmiar gwintu 2: 3/8" BSP
• Wymiar gwintu 2: 16,3-16,6 mm zewnętrznie / 14,9-15,4 mm wewnętrznie
• Gwint większy: brak różnicy, obie strony 3/8" BSP
• Gwint mniejszy: brak różnicy, obie strony 3/8" BSP
• Ciśnienie pracy: 350 bar
• Norma wykonania: złącza BSP BS5200 / ISO 8434-6
• Temperatura pracy: od -20°C do +120°C
• Materiał: stal nierdzewna 1.4571
• Kod produktu: ZN-141-1 3/8/3/8 AIS
• Kod kreskowy EAN: 2000010045679

Złączka grodziowa BSP 3/8" do przejścia przez panel

Ten element stosuje się wtedy, gdy przewód, rurka lub fragment instalacji hydraulicznej musi przejść przez przegrodę i zostać zamocowany w stałym punkcie. Złączka grodziowa stabilizuje miejsce przejścia, ogranicza pracę przewodu na krawędzi otworu i ułatwia kontrolę połączenia podczas serwisu. W innych rozmiarach tego samego standardu można sprawdzić kategorię złączki grodziowe BSP.

Gwint 3/8" BSP po obu stronach

Produkt ma gwint 3/8" BSP z obu stron. Oznacza to, że nie zmienia średnicy połączenia i nie przechodzi na inny standard uszczelnienia. Przy doborze trzeba sprawdzić nie tylko oznaczenie 3/8", ale również rzeczywistą średnicę gwintu, typ końcówki, sposób uszczelnienia oraz element współpracujący po obu stronach grodzi. Gwinty BSP, JIC, ORFS i NPT mogą wyglądać podobnie, ale nie są zamienne. Jeżeli instalacja wymaga innego systemu, warto porównać złączki grodziowe JIC UNF albo złączki grodziowe ORFS.

Stal nierdzewna 1.4571 w hydraulice siłowej

Wykonanie ze stali nierdzewnej 1.4571 ma znaczenie w instalacjach, które pracują w trudniejszym otoczeniu niż standardowa hydraulika wewnątrz hali. Dotyczy to maszyn eksploatowanych na zewnątrz, urządzeń mytych wodą, zabudów mobilnych, instalacji przemysłowych oraz miejsc, gdzie korozja elementu mogłaby utrudnić późniejszy demontaż. Przy takim doborze warto pamiętać, że trwałość połączenia zależy nie tylko od samej grodziówki, ale także od końcówek, przewodu, adapterów i elementów mocujących.

Kiedy wybrać grodziówkę BSP 3/8" zamiast zwykłego adaptera

Zwykły adapter połączy dwa elementy, ale nie ustabilizuje przejścia przez konstrukcję. Złączka grodziowa BSP 3/8" pozwala osadzić punkt przyłączeniowy w panelu, wsporniku lub ramie, dzięki czemu instalacja po obu stronach przegrody jest prowadzona w bardziej kontrolowany sposób. Jeżeli element ma zostać wkręcony bezpośrednio w korpus pompy, zaworu, rozdzielacza albo siłownika, należy dobrać odpowiednią przyłączkę prostą hydrauliczną, ponieważ montaż korpusowy wymaga innego typu części niż przejście grodziowe.

Ciśnienie pracy 350 bar i kontrola całego odcinka

Ciśnienie pracy złączki wynosi 350 bar. Ten parametr dotyczy samego elementu, ale cały odcinek instalacji trzeba oceniać według najsłabszego komponentu. Ograniczeniem może być przewód, końcówka, adapter, uszczelnienie, zawór, rurka albo element po drugiej stronie grodzi. Jeżeli poprzednie połączenie przeciekało, warto sprawdzić nie tylko gwint, ale również stan powierzchni styku, ułożenie przewodu i rzeczywiste ciśnienie robocze. Do diagnostyki układu przydatne są manometry hydrauliczne.

Montaż złączki grodziowej BSP 3/8"

Podczas montażu złączka powinna być ustawiona prosto w otworze, a przewód po obu stronach nie powinien ciągnąć jej pod kątem. Nawet przy rozmiarze 3/8" BSP zbyt krótki wąż, źle ustawiona końcówka kątowa albo naprężona rurka mogą powodować nieszczelność dopiero po uruchomieniu maszyny. Jeżeli przewód ma być wykonany pod konkretny punkt montażowy, dobrym rozwiązaniem są przewody hydrauliczne na wymiar, dobrane do realnej długości, promienia gięcia i ustawienia końcówek.

Typowe błędy przy doborze złączki BSP 3/8"

Najczęstszy błąd to dobór elementu tylko po oznaczeniu „3/8 cala”, bez potwierdzenia standardu BSP. Drugi problem to używanie grodziówki jako zwykłego adaptera do dowolnego miejsca w układzie. Trzeci błąd pojawia się wtedy, gdy wersja nierdzewna zostaje zastosowana tylko w jednym punkcie, a pozostałe elementy pracujące w tym samym środowisku pozostają zwykłe i szybciej korodują. Jeżeli przewód przechodzi blisko krawędzi ramy lub osłony, warto zastosować osłony spiralne na węże hydrauliczne.

Mocowanie przewodu po obu stronach grodzi

Złączka grodziowa stabilizuje punkt przejścia, ale nie powinna być jedynym elementem utrzymującym dłuższy przewód lub rurkę. Jeżeli instalacja pracuje w drganiach, warto przewidzieć dodatkowe podparcie po obu stronach panelu. Do stabilizacji stosuje się uchwyty i obejmy do rur oraz przewodów. Dobre mocowanie odciąża gwint, ogranicza ruch instalacji i zmniejsza ryzyko luzowania połączenia podczas pracy maszyny.

Produkty do porównania przy identyfikacji części

Jeżeli zdemontowany element nie ma czytelnego oznaczenia, warto porównać go z sąsiednimi wariantami. W tej samej rodzinie można sprawdzić mniejszą złączkę grodziową BSP 1/4" stal nierdzewna albo większą złączkę grodziową BSP 1/2" stal nierdzewna. Jeżeli potrzebny jest inny typ przejścia przez panel, właściwym punktem startowym będzie kategoria złączki grodziowe hydrauliczne.

FAQ

Czy złączka grodziowa BSP 3/8" stal nierdzewna służy do montażu przez panel?

Tak. Jest to złączka grodziowa przeznaczona do wykonania stabilnego przejścia przez panel, gródź, ramę, wspornik lub płytę montażową.

Jakie gwinty ma złączka grodziowa BSP 3/8"?

Produkt ma gwint 3/8" BSP po obu stronach.

Czy ta złączka jest redukcją?

Nie. Obie strony mają ten sam gwint 3/8" BSP, dlatego jest to proste przejście grodziowe w jednym standardzie.

Jakie ciśnienie pracy ma złączka BSP 3/8" ze stali nierdzewnej?

Ciśnienie pracy wynosi 350 bar. Cały układ hydrauliczny należy jednak oceniać według parametrów najsłabszego elementu instalacji.

Z jakiego materiału wykonano tę złączkę?

Złączka jest wykonana ze stali nierdzewnej 1.4571.

Kiedy warto wybrać wersję nierdzewną?

Wersję nierdzewną warto wybrać przy pracy w wilgoci, na zewnątrz, w środowisku przemysłowym, przy częstym myciu instalacji lub tam, gdzie wymagana jest podwyższona odporność na korozję.

Czy można użyć tej złączki jako zwykłego adaptera?

Nie jest to najlepsze zastosowanie. Produkt jest złączką grodziową do montażu przez przegrodę. Do bezpośredniego wkręcania w korpus pompy, zaworu lub rozdzielacza trzeba dobrać odpowiednią przyłączkę.

Co sprawdzić przed zakupem złączki grodziowej BSP 3/8"?

Przed zakupem należy sprawdzić gwint 3/8" BSP po obu stronach, ciśnienie pracy 350 bar, materiał 1.4571, miejsce montażu w grodzi oraz elementy współpracujące po obu stronach przejścia.
