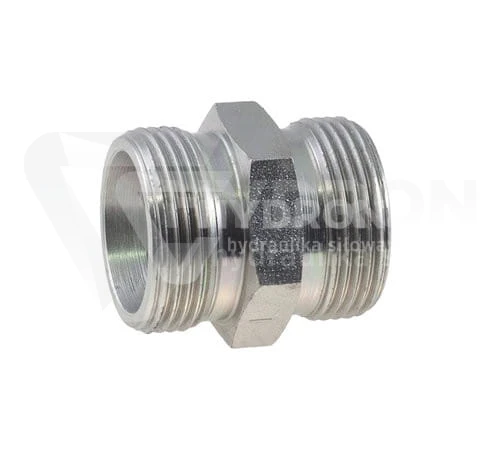

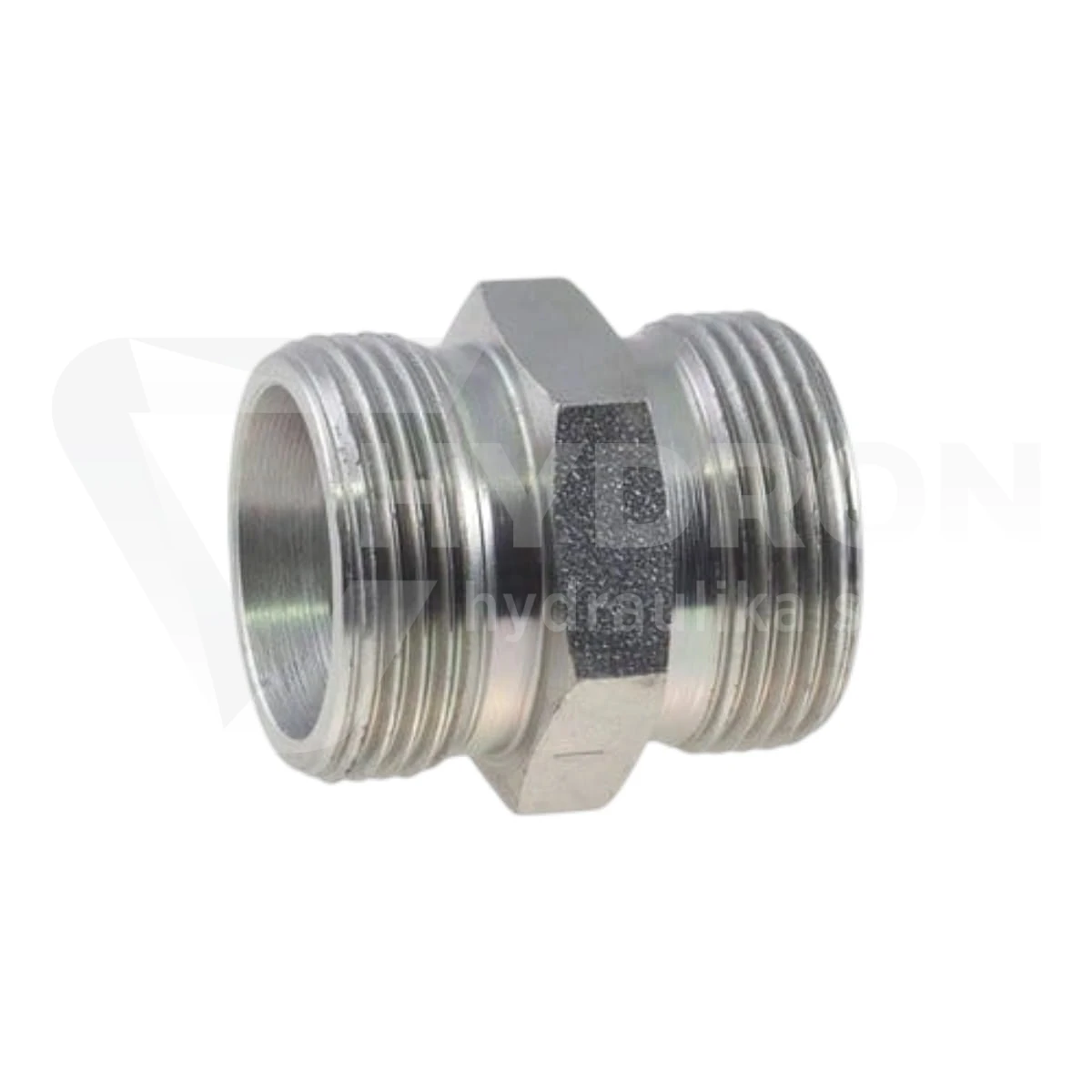

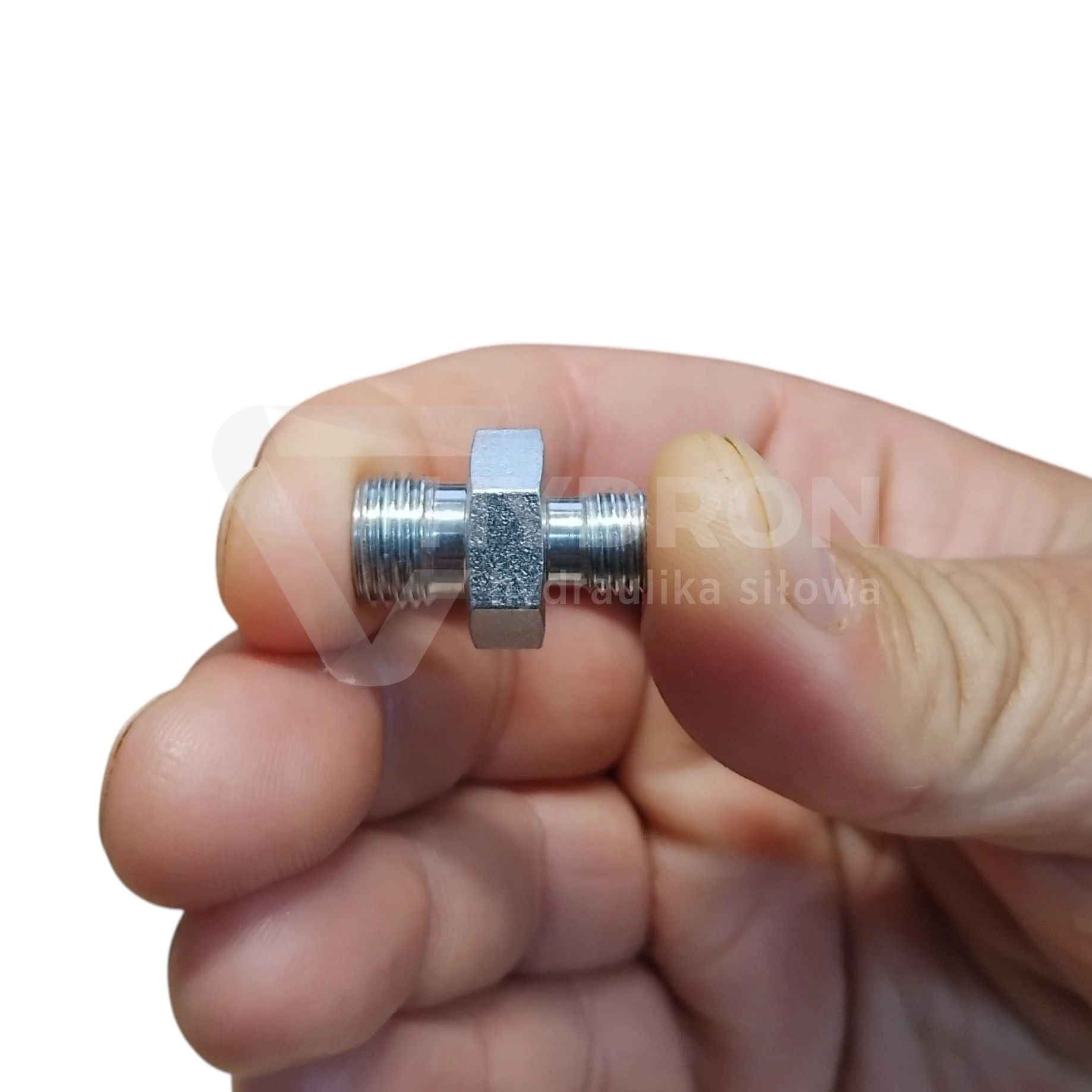

Korpus złącza redukcyjnego XGR 20/16 S M30x2 / M24x1,5 420 bar

Korpus złącza redukcyjnego XGR 20/16 S to prosty element rurowy przeznaczony do wykonania redukcji pomiędzy rurą hydrauliczną o średnicy zewnętrznej 20 mm a rurą 16 mm. Złącze należy do ciężkiej serii S, posiada dwa metryczne gwinty zewnętrzne M30x2 oraz M24x1,5 i pracuje w systemie połączeń rurowych DIN 2353 / ISO 8434-1 ze stożkiem 24°. Maksymalne ciśnienie pracy dla tego wariantu wynosi 420 bar.

Parametry techniczne XGR 20/16 S

• typ produktu: korpus złącza prostego redukcyjnego,
• oznaczenie katalogowe: XGR 20/16 S,
• wykonanie: redukcyjne,
• seria: ciężka S,
• średnica rury po stronie 1: 20 mm,
• średnica rury po stronie 2: 16 mm,
• gwint po stronie 20S: M30x2,
• gwint po stronie 16S: M24x1,5,
• kąt stożka połączenia: 24°,
• maksymalne ciśnienie pracy: 420 bar,
• system połączenia: korpus + pierścień zacinający + nakrętka,
• norma wykonania: DIN 2353 / ISO 8434-1,
• oznaczenie Rastelli-Raccordi: TN98R-20/16S,
• przeznaczenie: połączenie redukcyjne rury 20S z rurą 16S.

Co oznacza skrót XGR?

XGR jest oznaczeniem katalogowym stosowanym dla prostych korpusów złączy redukcyjnych w systemach metrycznych DIN 2353. Nie należy traktować go jako uniwersalnego skrótu rozwijanego zawsze w identyczny sposób litera po literze, ponieważ poszczególni producenci stosują własne symbole handlowe i katalogowe.

W praktyce oznaczenie XGR pozwala szybko rozpoznać, że mamy do czynienia z prostym złączem redukcyjnym, czyli elementem łączącym dwie rury o różnych średnicach w jednej osi.

W przypadku XGR 20/16 S zapis można czytać następująco:

• XGR - korpus złącza prostego redukcyjnego BB
• 20 - średnica zewnętrzna większej rury: 20 mm,
• 16 - średnica zewnętrzna mniejszej rury: 16 mm,
• S - ciężka seria połączeń rurowych.

W innych katalogach odpowiadający typ może występować pod oznaczeniem GR20/16S albo TN98R-20/16S. Dlatego przy szukaniu zamiennika warto porównywać nie tylko sam symbol XGR, ale przede wszystkim średnice rur, serię, gwinty oraz normę wykonania.

XGR 20/16 S redukcja z rury 20 mm na 16 mm

Ten korpus służy do bezpośredniego połączenia dwóch odcinków instalacji wykonanych z rur o różnych średnicach. Po większej stronie znajduje się przyłącze dla rury 20 mm, a po mniejszej dla rury 16 mm.

Nie jest to więc zwykły nypel z dwoma różnymi gwintami dobranymi przypadkowo. Rozmiary gwintów wynikają bezpośrednio z systemu połączeń rurowych DIN 2353 i odpowiadają konkretnym średnicom rur w serii S.

Strona 20S gwint M30x2

Większa strona korpusu jest przeznaczona dla rury o średnicy zewnętrznej 20 mm. W serii S odpowiada jej gwint zewnętrzny M30x2.

Do wykonania kompletnego połączenia potrzebny jest właściwy pierścień zacinający oraz nakrętka przeznaczona dla konfiguracji 20S.

W ofercie HYDRON dostępna jest nakrętka złączna M30x2 na rurkę 20S.

Strona 16S gwint M24x1,5

Mniejsza strona redukcji współpracuje z rurą o średnicy zewnętrznej 16 mm. Dla tej konfiguracji w serii S stosowany jest gwint M24x1,5.

Do tej strony należy dobrać elementy oznaczone jako 16S, a nie tylko części posiadające gwint M24x1,5.

Pasującym elementem jest nakrętka złączna M24x1,5 na rurkę 16S.

Dlaczego oznaczenie 20S / 16S jest ważniejsze niż sam gwint?

W złączach DIN 2353 błąd polegający na doborze elementów wyłącznie po gwincie może prowadzić do nieprawidłowego połączenia.

Przykładowo gwint M24x1,5 może występować także w innych konfiguracjach hydraulicznych. Sam fakt, że nakrętka daje się nakręcić na korpus, nie oznacza jeszcze, że będzie prawidłowo współpracowała z rurą 16 mm, pierścieniem zacinającym i stożkiem 24°.

Dlatego przy tym produkcie należy identyfikować komplet:

• 20S - rura 20 mm - M30x2,
• 16S - rura 16 mm - M24x1,5,
• seria ciężka S,
• stożek 24°,
• DIN 2353 / ISO 8434-1.

Stożek 24° i sposób uszczelnienia

XGR 20/16 S należy do systemu połączeń rurowych wykorzystujących stożek 24°. Korpus współpracuje z pierścieniem zacinającym i nakrętką.

Podczas montażu pierścień zostaje odpowiednio osadzony na rurze i dociskany do powierzchni korpusu. Właściwie wykonane połączenie uzyskuje szczelność dzięki współpracy tych elementów, a nie dzięki samemu gwintowi.

Ciśnienie pracy 420 bar

Maksymalne ciśnienie pracy wariantu XGR 20/16 S wynosi 420 bar. Wartość ta jest charakterystyczna dla tej konfiguracji ciężkiej serii S.

Nie oznacza to jednak automatycznie, że cała instalacja może pracować przy 420 bar. Ostateczne dopuszczalne ciśnienie określa element o najniższej wartości znamionowej.

Należy więc sprawdzić również:

• rodzaj i grubość ścianki rury,
• pierścienie zacinające,
• nakrętki,
• zawory,
• przewody elastyczne,
• pozostałe elementy układu.

Co zmienia redukcja z 20 mm na 16 mm?

XGR 20/16 S zmniejsza średnicę rury z 20 do 16 mm. Ma to znaczenie nie tylko montażowe, ale również hydrauliczne.

Mniejsza średnica oznacza mniejszy przekrój przepływu. Przy wysokiej wydajności układu może to zwiększyć prędkość przepływu oleju i powodować większe straty ciśnienia.

Dlatego zastosowanie redukcji powinno wynikać z rzeczywistych potrzeb instalacji, a nie jedynie z dostępności odpowiednich gwintów.

Kiedy XGR 20/16 S ma sens?

Korpus jest właściwym rozwiązaniem wtedy, gdy fragment instalacji wykonany rurą 20 mm musi zostać połączony bezpośrednio z fragmentem wykonanym rurą 16 mm, a oba przyłącza pracują w ciężkiej serii S.

Typowy przykład to rozdzielenie większej magistrali hydraulicznej na mniejszy odcinek zasilający pojedynczy odbiornik, dla którego rura 16 mm zapewnia odpowiedni przepływ.

Kiedy nie stosować tego korpusu?

XGR 20/16 S nie będzie właściwym wyborem, gdy:

• jedna z rur nie ma średnicy 20 lub 16 mm,
• instalacja należy do serii lekkiej L,
• stosowany jest inny system uszczelnienia niż 24°,
• potrzebne jest przejście na gwint BSP, JIC, ORFS lub NPT,
• rura 16 mm jest zbyt mała dla wymaganego przepływu,
• ciśnienie instalacji przekracza dopuszczalne parametry kompletnego połączenia.

Typowy błąd przy zakupie złączki XGR

Częstym błędem jest wyszukiwanie produktu według samego hasła „M30x2 / M24x1,5”. Taki zapis opisuje gwinty, ale nie mówi jeszcze wszystkiego o systemie połączenia.

Dla prawidłowego doboru potrzebne jest oznaczenie 20S / 16S. Jeśli klient wybierze element o tych samych gwintach, ale z innym gniazdem albo dla innej średnicy rury, połączenie może być mechanicznie możliwe do skręcenia, lecz nie będzie pracowało prawidłowo.

Możliwe skutki to:

• wyciek oleju,
• nieprawidłowe zacięcie pierścienia,
• uszkodzenie stożka 24°,
• deformacja rury,
• poluzowanie połączenia podczas pracy,
• konieczność wymiany całego zestawu elementów.

DIN 2353 / ISO 8434-1

Korpus XGR 20/16 S należy do systemu znormalizowanych połączeń rurowych DIN 2353 / ISO 8434-1.

Norma porządkuje między innymi zależności pomiędzy średnicą rury, serią połączenia, gwintem oraz konstrukcją elementów współpracujących. Dzięki temu możliwy jest precyzyjny dobór korpusów, pierścieni i nakrętek.

Inne warianty znajdziesz w kategorii metryczne złączki hydrauliczne proste i redukcyjne.

Oznaczenia zamienne XGR 20/16 S

Ten sam typ korpusu może występować w dokumentacji różnych producentów pod różnymi symbolami katalogowymi.

• XGR 20/16 S - oznaczenie typu stosowane w handlu i katalogach złączy DIN 2353,
• GR20/16S - oznaczenie spotykane w katalogach VOSS,
• TN98R-20/16S - oznaczenie Rastelli-Raccordi.

Przy szukaniu odpowiednika najważniejsza jest zgodność parametrów technicznych. Sam podobny symbol katalogowy nie powinien być wystarczającą podstawą do zamiany produktu.

Zastosowanie XGR 20/16 S

Korpus może być wykorzystywany między innymi w:

• układach hydrauliki siłowej,
• agregatach hydraulicznych,
• maszynach przemysłowych,
• maszynach rolniczych,
• maszynach budowlanych,
• maszynach leśnych,
• instalacjach rurowych wysokiego ciśnienia,
• naprawach i modernizacjach instalacji DIN 2353.

Jak dobrać XGR 20/16 S krok po kroku?

Przed zamówieniem sprawdź:

• średnicę zewnętrzną pierwszej rury: 20 mm,
• średnicę zewnętrzną drugiej rury: 16 mm,
• seriê ciężką S,
• gwint M30x2 po stronie 20S,
• gwint M24x1,5 po stronie 16S,
• system DIN 2353 ze stożkiem 24°,
• wymagane ciśnienie pracy,
• wymagany przepływ po stronie rury 16 mm.

Elementy potrzebne do kompletnego połączenia

Sam korpus XGR nie tworzy kompletnego połączenia rurowego. Do każdej strony trzeba dobrać odpowiednią nakrętkę i pierścień zacinający.

Po stronie 20S można zastosować pierścień zacinający na rurkę 20S oraz nakrętkę M30x2 na rurkę 20S.

Po stronie 16S potrzebna jest między innymi nakrętka M24x1,5 na rurkę 16S.

Dopasuj zestaw do XGR 20/16 S

Pierścień zacinający 20S
Element zaciskowy do rury 20 mm po większej stronie korpusu.
Zobacz pierścień 20S.

Nakrętka M30x2 20S
Nakrętka potrzebna do skręcenia połączenia po stronie rury 20 mm.
Zobacz nakrętkę M30x2 20S.

Nakrętka M24x1,5 16S
Element współpracujący z mniejszą stroną korpusu przeznaczoną do rury 16 mm.
Zobacz nakrętkę M24x1,5 16S.

Najczęściej zadawane pytania

Co oznacza XGR 20/16 S?

XGR jest oznaczeniem katalogowym prostego korpusu złącza redukcyjnego. Liczby 20 i 16 oznaczają średnice zewnętrzne łączonych rur w milimetrach, a litera S oznacza ciężką serię połączeń.

Jakie gwinty ma XGR 20/16 S?

Po stronie rury 20S zastosowany jest gwint M30x2, a po stronie rury 16S gwint M24x1,5.

Jakie jest maksymalne ciśnienie pracy?

Maksymalne ciśnienie pracy podane dla tego wariantu wynosi 420 bar.

Czy XGR 20/16 S jest redukcją?

Tak. Korpus umożliwia bezpośrednie przejście z rury o średnicy zewnętrznej 20 mm na rurę 16 mm w ciężkiej serii S.

Czy sam rozmiar gwintu wystarczy do doboru złączki?

Nie. Należy również sprawdzić średnice rur 20 i 16 mm, serię S, stożek 24° oraz zgodność pierścieni i nakrętek z systemem DIN 2353.
