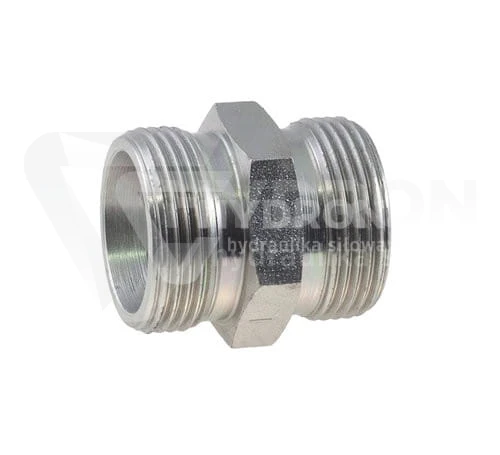

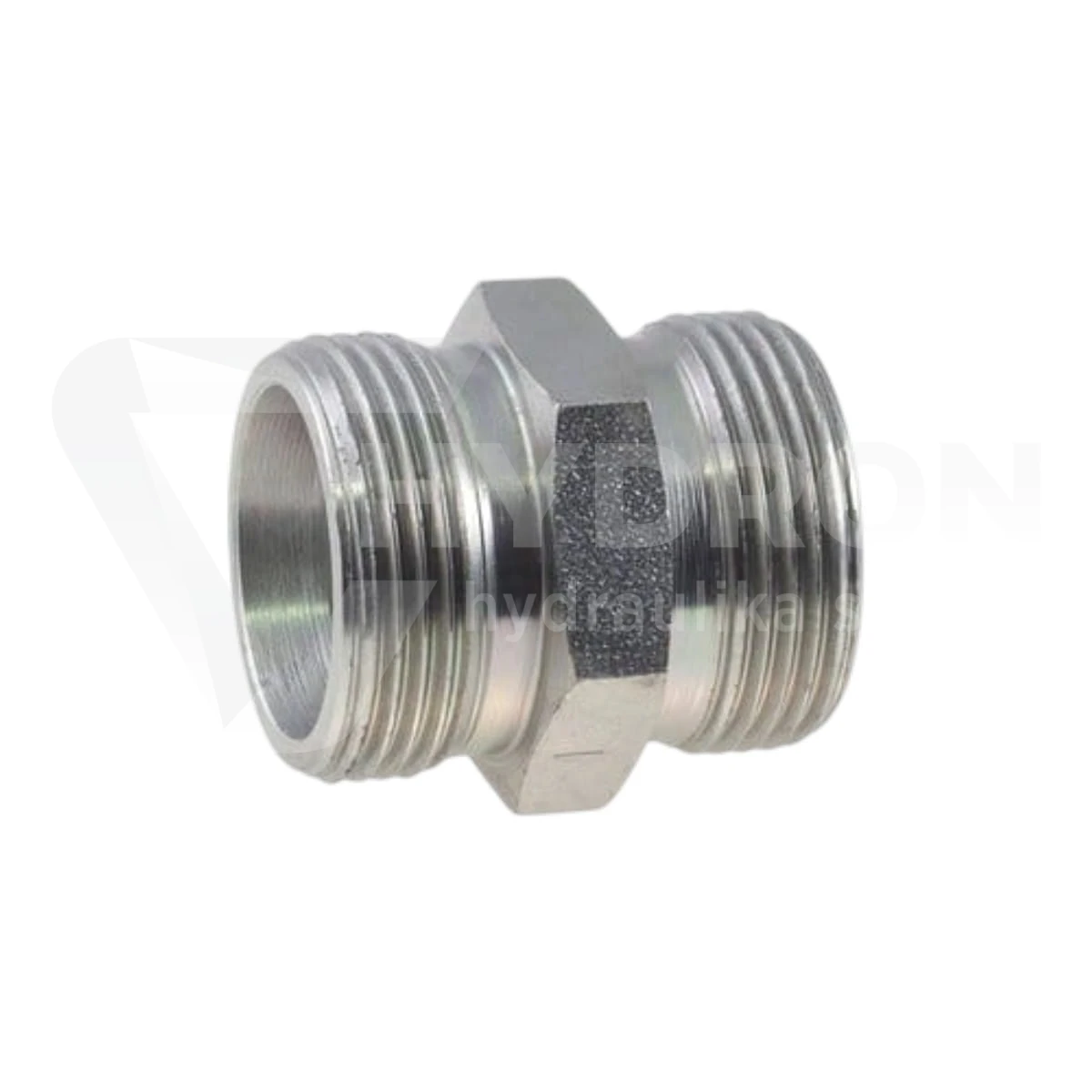

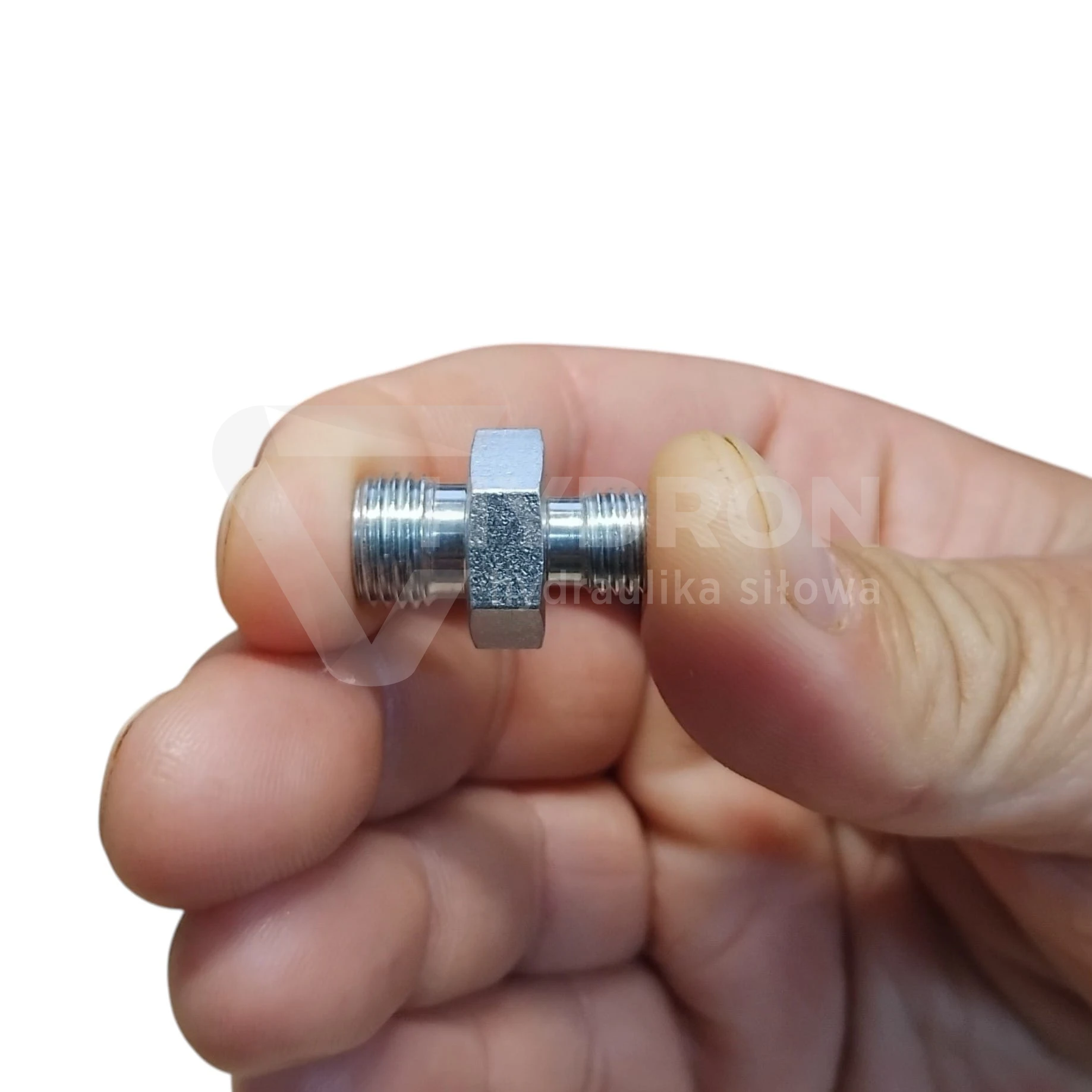

Korpus złącza redukcyjnego Typ XGR 30/20 S

Przejdź do sekcji Opinie

82,66 zł

Ceny podane bez kosztów dostawy.

Dostępność:

tymczasowo niedostępny (brak)

Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON (przejdź do produktów)

Dostawa

od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt

Udostępnij

Typ złącza proste - złącze, przyłącze
Rozmiar gwintu 1 M42x2
Rozmiar gwintu 1 w milimetrach 41,6-41,9zew./39,4-39,8wew.
Rozmiar gwintu 2 M30X2
Rozmiar gwintu 2 w milimetrach 29,6-29,9zew./27,4-27,8wew.
Przeznaczenie jako złączka ( łączenie )
Ciśnienie pracy 400 bar
Norma wykonania Metryczne DIN 2353 (PN-EN ISO 8434-1)
Polska Norma PN-65 M73141 Złączki proste
Temperatura pracy -20°C do + 120°C
Zabezpieczenie ocynk ( w pasywacji białej )
Materiał stal automatowa

Opis

Korpus złącza redukcyjnego XGR 30/20 S M42x2 / M30x2 420 bar

Korpus złącza redukcyjnego XGR 30/20 S służy do wykonania prostego przejścia pomiędzy rurą hydrauliczną o średnicy zewnętrznej 30 mm a rurą 20 mm. Produkt należy do ciężkiej serii S, wykorzystuje gwinty M42x2 oraz M30x2 i pracuje w systemie połączeń rurowych ze stożkiem 24°. Maksymalne ciśnienie pracy tego wariantu wynosi 420 bar.

Parametry techniczne XGR 30/20 S

typ produktu: korpus złącza prostego redukcyjnego,
oznaczenie: XGR 30/20 S,
seria: ciężka S,
średnica rurki po stronie 1: 30 mm,
średnica rurki po stronie 2: 20 mm,
gwint po stronie 30S: M42x2,
gwint po stronie 20S: M30x2,
kąt stożka: 24°,
maksymalne ciśnienie pracy: 420 bar,
system połączenia: pierścień zacinający,
norma: DIN 2353 / ISO 8434-1,
przeznaczenie: redukcja pomiędzy rurką 30S i 20S.

XGR 30/20 S - redukcja z rurki 30 mm na 20 mm

Ten korpus nie jest zwykłą złączką prostą o jednakowych końcach. Jego zadaniem jest połączenie dwóch rur o różnych średnicach zewnętrznych: 30 mm oraz 20 mm.

Po stronie większej znajduje się przyłącze 30S z gwintem M42x2, natomiast po stronie mniejszej przyłącze 20S z gwintem M30x2. Dzięki temu przejście wykonuje się w jednym elemencie, bez konieczności stosowania kilku kolejnych adapterów.

Oznaczenie XGR

Oznaczenie XGR 30/20 S opisuje korpus złączki prostej redukcyjnej stosowany w hydraulice siłowej zgodny z normą ISO 8434-1 / DIN 2

Poszczególne elementy tego symbolu oznaczają:

X oznacza sam korpus złączki (element dostarczany bez nakrętek dociskowych i pierścieni zacinających w zestawie).

GR oznacza złączkę prostą redukcyjną (służącą do liniowego połączenia dwóch przewodów lub rur o różnych średnicach).

Seria ciężka S - co oznacza w praktyce?

Oznaczenie S wskazuje ciężką serię połączeń rurowych DIN 2353. Przy doborze elementów współpracujących trzeba sprawdzić nie tylko sam gwint, ale również średnicę zewnętrzną rury oraz serię połączenia.

W tym przypadku większa strona odpowiada konfiguracji 30S, a mniejsza 20S. Pierścienie zacinające i nakrętki również muszą być dobrane do odpowiedniej średnicy rury i serii S.

M42x2 i M30x2 - dwa różne przyłącza w jednym korpusie

Strona 30S wykorzystuje gwint M42x2, natomiast strona 20S gwint M30x2. W obu przypadkach skok gwintu wynosi 2 mm.

Nie należy jednak identyfikować złączki wyłącznie na podstawie średnicy gwintu. W systemach DIN 2353 równie istotne są średnica rury, seria oraz geometria stożka 24°.

Stożek 24° i pierścień zacinający

Korpus jest elementem systemu połączeń rurowych wykorzystujących stożek 24°. Połączenie kompletowane jest z odpowiednio dobranym pierścieniem zacinającym i nakrętką.

Podczas montażu pierścień zaciska się na rurze i tworzy mechaniczne połączenie z korpusem. Gwint odpowiada za właściwy docisk elementów, ale sam w sobie nie powinien być traktowany jako powierzchnia uszczelniająca.

420 bar parametr konkretnego wariantu

Maksymalne ciśnienie pracy korpusu XGR 30/20 S wynosi 420 bar. Wartość ta dotyczy tego konkretnego rozmiaru i wykonania w ciężkiej serii S.

Przy projektowaniu lub naprawie instalacji trzeba uwzględnić również parametry pozostałych komponentów. Dopuszczalne ciśnienie całego układu wyznacza element o najniższej wartości znamionowej, dlatego należy sprawdzić także rury, pierścienie, nakrętki, zawory i przewody hydrauliczne.

Redukcja z 30 mm na 20 mm a przepływ oleju

Zmniejszenie średnicy rury z 30 mm do 20 mm oznacza również zmianę przekroju przepływu. Dlatego redukcja powinna być stosowana w miejscu, w którym mniejsza średnica rury jest zgodna z wymaganiami całego układu.

Przy dużych przepływach zbyt mały przekrój może powodować wzrost prędkości oleju, większe opory przepływu oraz dodatkowe straty ciśnienia. Właściwy dobór średnicy powinien więc wynikać z parametrów instalacji, a nie tylko z możliwości mechanicznego połączenia dwóch rur.

Najczęstszy błąd przy doborze XGR 30/20 S

Jednym z typowych błędów jest zamówienie korpusu wyłącznie na podstawie informacji, że jedna strona ma gwint M30x2 lub druga M42x2.

W praktyce trzeba sprawdzić pełną konfigurację: 30S / 20S, średnice rur 30 i 20 mm, serię S oraz stożek 24°. Element należący do innej serii może posiadać podobny gwint, ale nie będzie prawidłowo współpracował z pierścieniem i nakrętką.

Skutkiem niewłaściwego doboru może być nieszczelność, uszkodzenie pierścienia, deformacja powierzchni stożkowej albo problem z prawidłowym dociągnięciem połączenia.

DIN 2353 / ISO 8434-1

Korpus należy do systemu metrycznych połączeń rurowych zgodnych z DIN 2353 / ISO 8434-1. Standard ten jest powszechnie stosowany w hydraulice siłowej do łączenia rur za pomocą korpusu, pierścienia zacinającego i nakrętki.

Standaryzacja ułatwia dobór elementów, ale nie oznacza, że każdy element z gwintem M30x2 lub M42x2 będzie automatycznie pasował. Trzeba zachować zgodność średnicy rury i serii.

Gdzie stosuje się korpus redukcyjny 30S / 20S?

XGR 30/20 S znajduje zastosowanie wszędzie tam, gdzie fragment instalacji wykonany z rury 30 mm musi przejść na rurę 20 mm bez zmiany systemu połączeń.

układy hydrauliki siłowej,
agregaty hydrauliczne,
instalacje rurowe maszyn przemysłowych,
maszyny budowlane,
maszyny rolnicze i leśne,
linie technologiczne,
modernizacje istniejących instalacji hydraulicznych,
naprawy układów rurowych wykonanych w systemie DIN 2353.

Jak prawidłowo dobrać XGR 30/20 S?

Przed zakupem sprawdź przede wszystkim:

czy większa rura ma średnicę zewnętrzną 30 mm,
czy mniejsza rura ma średnicę zewnętrzną 20 mm,
czy instalacja wykorzystuje ciężką serię S,
czy po stronie 30S potrzebny jest gwint M42x2,
czy po stronie 20S potrzebny jest gwint M30x2,
czy system wykorzystuje stożek 24°,
czy wymagane ciśnienie pracy nie przekracza 420 bar,
czy przejście na rurę 20 mm jest odpowiednie dla wymaganego przepływu.

Elementy potrzebne do wykonania kompletnego połączenia

Sam korpus jest tylko jednym z elementów połączenia. Po obu stronach wymagane są właściwe pierścienie zacinające i nakrętki dobrane do odpowiedniej średnicy rury.

Do strony 20S należy zastosować elementy przeznaczone na rurę 20 mm. W ofercie HYDRON dostępny jest pierścień zacinający 20S oraz nakrętka M30x2 na rurkę 20S.

Elementy dla pozostałych rozmiarów znajdziesz w kategorii pierścienie zacinające do złączek hydraulicznych.

Dobór rury i pozostałych elementów układu

Przy budowie kompletnego połączenia warto zweryfikować również materiał oraz grubość ścianki rury. W układach wysokociśnieniowych parametr ten ma bezpośredni wpływ na dopuszczalne ciśnienie całego przewodu rurowego.

Jeżeli modernizowany układ wymaga dodatkowo przewodu elastycznego, można dobrać go w konfiguratorze przewodów hydraulicznych HYDRON.
