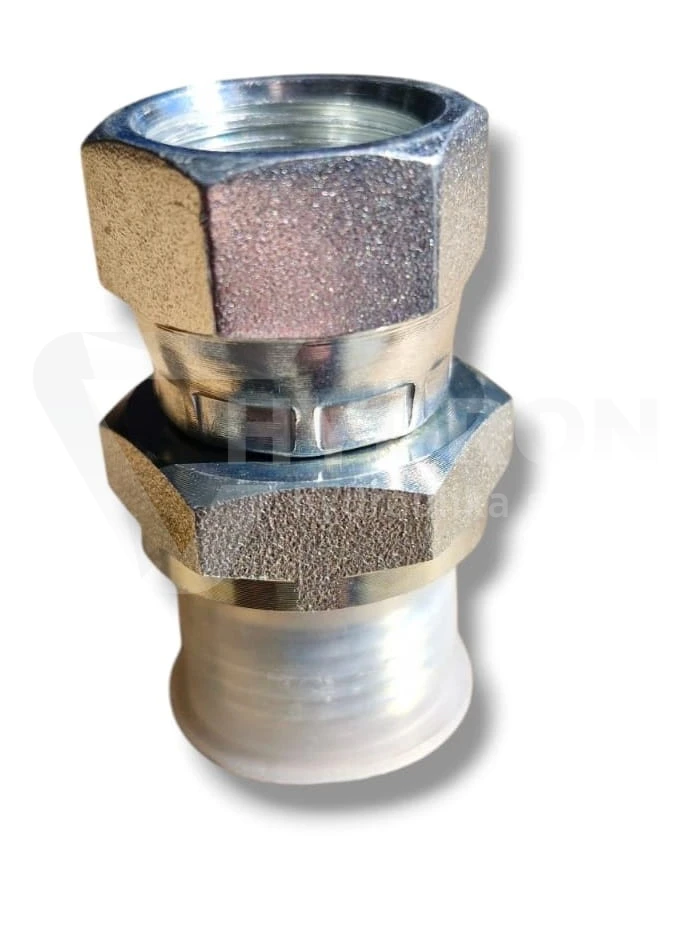

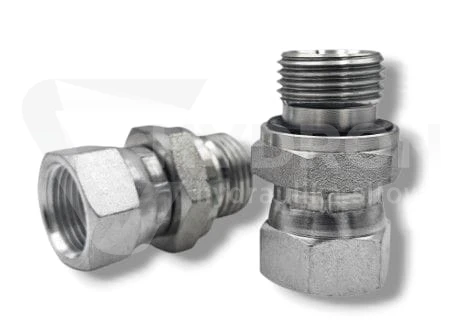

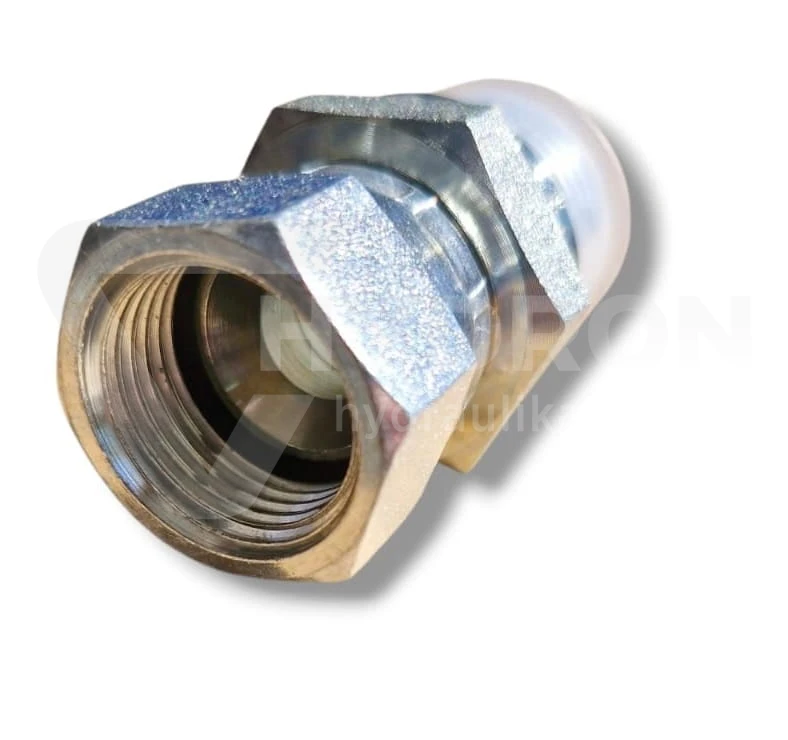

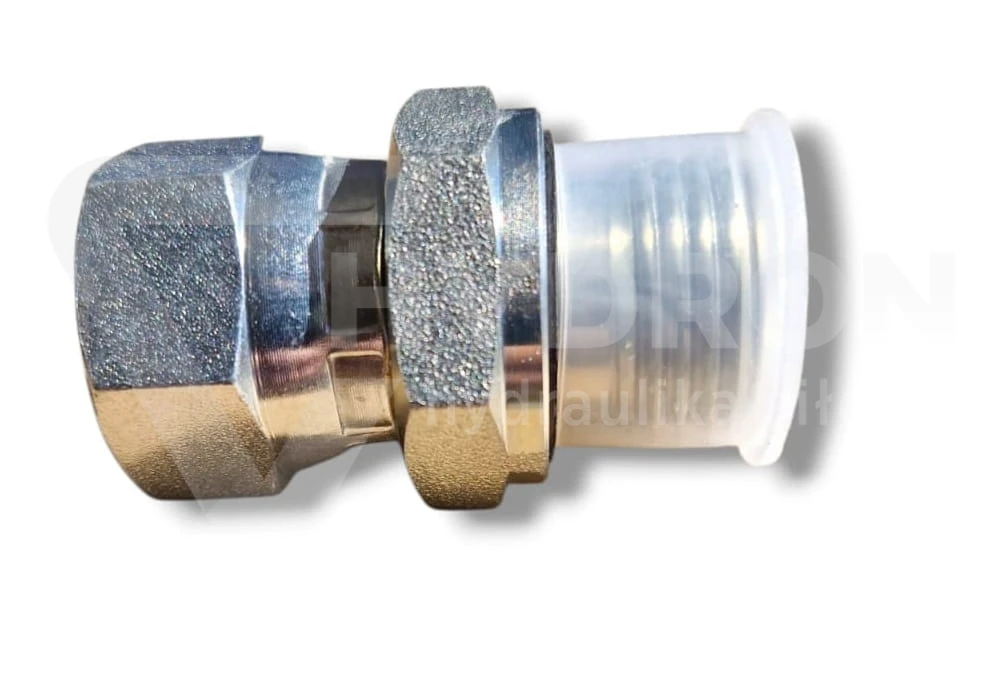

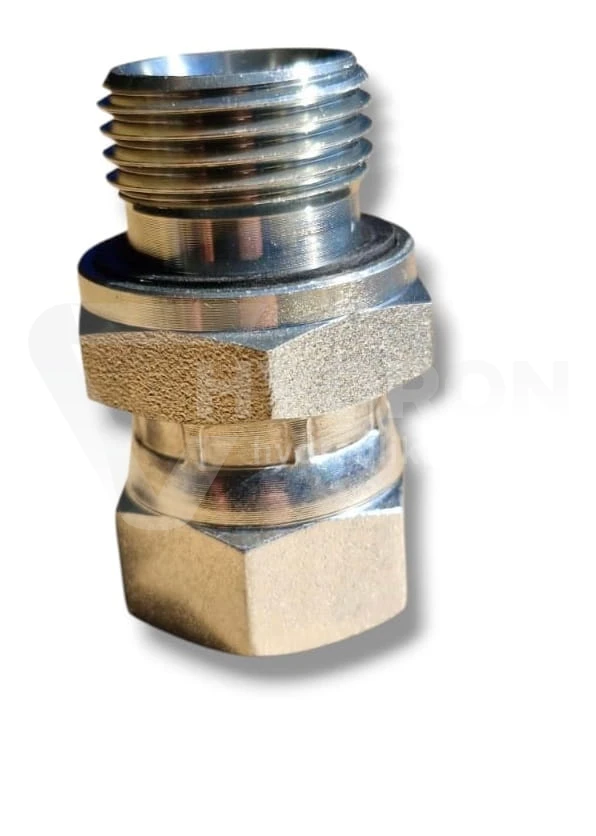

Przyłączka BA ED 1" BSP/ 1.1/16 UNF" (BSP/JIC)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: BA 1/1,1/16 BSP/UNF
Kod kreskowy: 5905009145378
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1" BSP
- Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
- Rozmiar gwintu 2 1.1/16 JIC
- Rozmiar gwintu 2 w milimetrach 26,6-26,9zew./24,3-24,7wew.
- Przeznaczenie jako złączka lub przyłączka
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Polska Norma PN-65 M73140 Przyłączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TBA48N12R16
- Oznaczenie wg VITILLO AFGJ12MG16R
Opis
Przyłączka BA ED 1" BSP / 1 1/16" UNF
Przyłączka BA ED 1" BSP/ 1.1/16 UNF" (BSP/JIC) to proste przyłącze redukcyjne z nakrętką UNF, przeznaczone do wykonywania połączeń w układach hydrauliki siłowej. Produkt posiada gwint zewnętrzny 1" BSP oraz gwint wewnętrzny 1 1/16" UNF w nakrętce. Umożliwia zestawienie odpowiednio dobranych elementów wykorzystujących brytyjski i amerykański system gwintowy.
Przyłącze należy do serii BA ED i występuje pod oznaczeniem PZCWU. Zostało wykonane ze stali ocynkowanej oraz wyposażone w uszczelnienie ED z pierścieniem elastomerowym. Konstrukcja jest przeznaczona do zastosowań przemysłowych oraz układów hydraulicznych maszyn budowlanych i rolniczych.
Gwint 1" BSP i nakrętka 1 1/16" UNF
Przyłączka BA ED łączy dwa odmienne zakończenia gwintowane. Gwint zewnętrzny 1" BSP należy do brytyjskiego systemu gwintów calowych, natomiast nakrętka 1 1/16" UNF wykorzystuje amerykański system gwintów drobnozwojowych.
W przypadku połączeń hydraulicznych ważne jest rozróżnienie rodzaju gwintu od sposobu uszczelnienia. Gwinty BSP i UNF nie są bezpośrednio zamienne. Przed montażem należy potwierdzić zgodność wymiarów, zakończeń oraz powierzchni uszczelniających współpracujących elementów.
Parametry techniczne przyłączki BA ED 1" BSP / 1 1/16" UNF
| Parametr | Wartość |
|---|---|
| Typ produktu | Przyłącze proste redukcyjne |
| Seria | BA ED |
| Oznaczenie | PZCWU |
| Gwint zewnętrzny | 1" BSP |
| Wymiar gwintu zewnętrznego | 33,0–33,2 mm |
| Gwint wewnętrzny | 1 1/16" UNF |
| Wymiar gwintu wewnętrznego | 24,3–24,7 mm |
| Rodzaj zakończenia UNF | Nakrętka z gwintem wewnętrznym |
| Systemy gwintowe | BSP / UNF |
| Uszczelnienie | ED, pierścień elastomerowy |
| Materiał | Stal ocynkowana |
| Oznaczenie wg Vitillo | AFGJ12MG16R |
| Oznaczenie wg Rastelli Raccordi | TBA48N12R16 |
| Zastosowanie | Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze |
Uszczelnienie ED i stal ocynkowana
Przyłączka BA ED została wyposażona w pierścień uszczelniający elastomerowy. Uszczelnienie ED służy do zapewnienia szczelności prawidłowo dopasowanego połączenia. Przed montażem należy sprawdzić stan pierścienia, czystość powierzchni oraz zgodność współpracujących elementów.
Stalowy element zabezpieczono powłoką cynkową, która ogranicza korozję powierzchni. Właściwość ta jest istotna w przypadku elementów złącznych stosowanych w instalacjach hydraulicznych maszyn i urządzeń.
Zastosowanie przyłączki BSP/JIC 1" / 1 1/16"
Przyłącze redukcyjne BA ED jest przeznaczone do zestawiania elementów instalacji hydraulicznych wykorzystujących gwinty BSP i UNF. Konstrukcja prosta umożliwia wykonanie połączenia bez zmiany jego kierunku. Produkt może być stosowany w hydraulice siłowej, przemyśle oraz układach hydraulicznych maszyn budowlanych i rolniczych, pod warunkiem właściwego doboru zakończeń.
Przy wymianie przyłączki szczególnie ważne jest porównanie gwintów i powierzchni uszczelniających. Element o podobnym wyglądzie lub zbliżonej średnicy gwintu nie musi być odpowiedni do danego połączenia hydraulicznego.
Najważniejsze właściwości przyłączki BA ED
- Proste przyłącze redukcyjne serii BA ED.
- Gwint zewnętrzny 1" BSP.
- Nakrętka z gwintem wewnętrznym 1 1/16" UNF.
- Uszczelnienie ED z pierścieniem elastomerowym.
- Wykonanie ze stali ocynkowanej.
- Możliwość połączenia odpowiednio dobranych elementów BSP i UNF.
- Oznaczenia katalogowe: Vitillo AFGJ12MG16R i Rastelli Raccordi TBA48N12R16.
Dobór przyłączki na podstawie gwintów i oznaczeń katalogowych
Przy identyfikacji przyłączki pomocne są zarówno wymiary gwintów, jak i oznaczenia katalogowe. Dla tego wariantu podano symbole AFGJ12MG16R według Vitillo oraz TBA48N12R16 według Rastelli Raccordi. Przy doborze należy sprawdzić zgodność wszystkich istotnych cech konstrukcyjnych, w szczególności gwintów i sposobu uszczelnienia.
Informacje pomocne podczas identyfikacji gwintów i elementów złącznych można znaleźć w dziale informacje techniczne z hydrauliki siłowej HYDRON.
FAQ – przyłączka BA ED 1" BSP / 1 1/16" UNF
Jakie gwinty posiada przyłączka BA ED 1" BSP / 1 1/16" UNF?
Przyłączka posiada gwint zewnętrzny 1" BSP oraz nakrętkę z gwintem wewnętrznym 1 1/16" UNF.
Jakie wymiary gwintów podano dla tego wariantu?
Zakres wymiarowy gwintu zewnętrznego 1" BSP wynosi 33,0–33,2 mm, a gwintu wewnętrznego 1 1/16" UNF wynosi 24,3–24,7 mm.
Jakie oznaczenie Vitillo odpowiada tej przyłączce?
Podane oznaczenie katalogowe według Vitillo to AFGJ12MG16R.
Jaki jest symbol przyłączki według Rastelli Raccordi?
Podane oznaczenie według Rastelli Raccordi to TBA48N12R16.
Co oznacza uszczelnienie ED?
ED oznacza zastosowanie pierścienia elastomerowego pełniącego funkcję uszczelniającą.
Czy gwinty BSP i UNF są zamienne?
Nie. BSP i UNF należą do różnych systemów gwintowych. Ich połączenie wymaga odpowiednio dobranego elementu złącznego.
W jakich instalacjach można stosować przyłączkę BA ED?
Przyłączka jest przeznaczona do hydrauliki siłowej, przemysłu oraz układów hydraulicznych maszyn budowlanych i rolniczych.
