Przyłączka BA ED 1" BSP/ 7/8 UNF" (BSP/JIC)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: BA 1/7/8 BSP/UNF
Kod kreskowy: 5905009145408
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1" BSP
- Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
- Rozmiar gwintu 2 7/8" JIC
- Rozmiar gwintu 2 w milimetrach 22,0-22,2zew./20,2-20,5wew.
- Przeznaczenie jako złączka lub przyłączka
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Polska Norma PN-65 M73140 Przyłączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
Opis

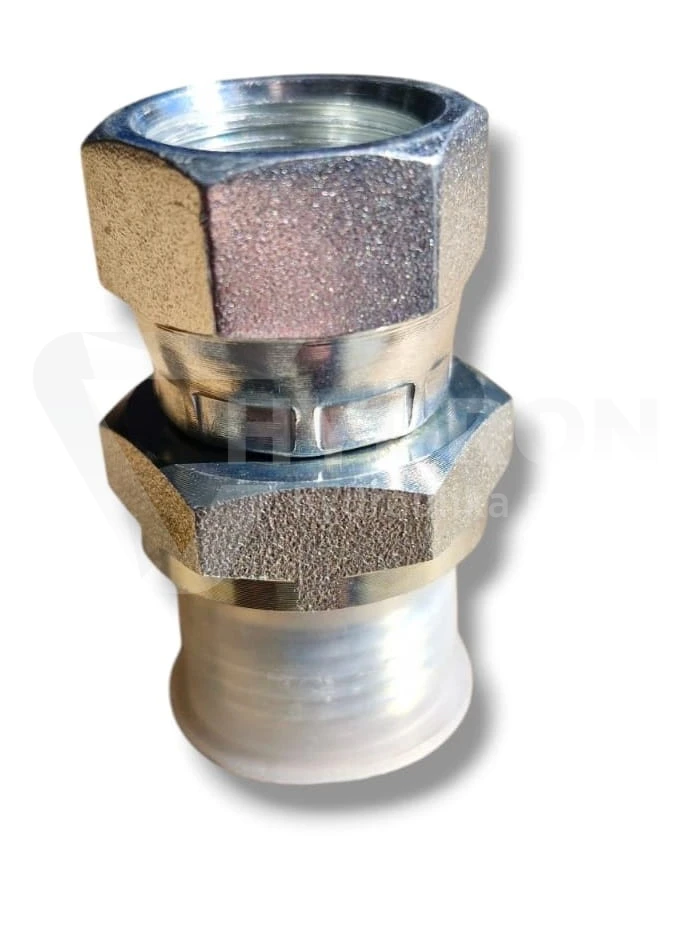

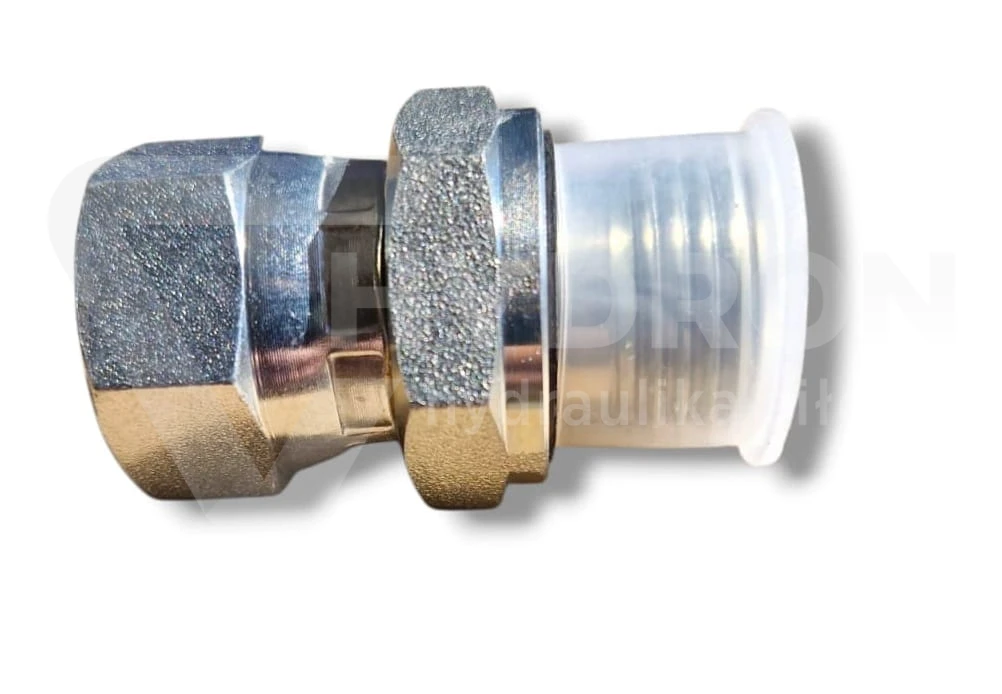

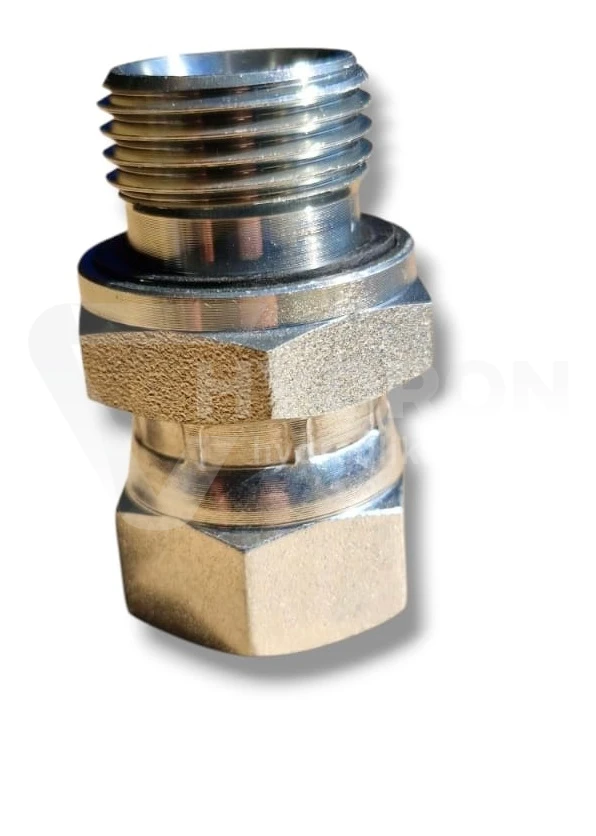

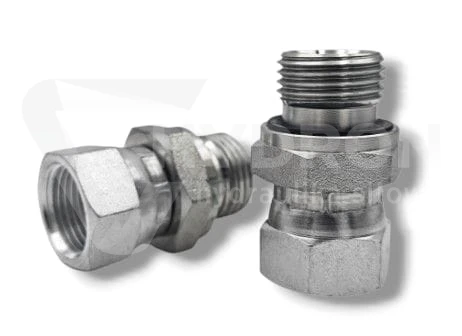

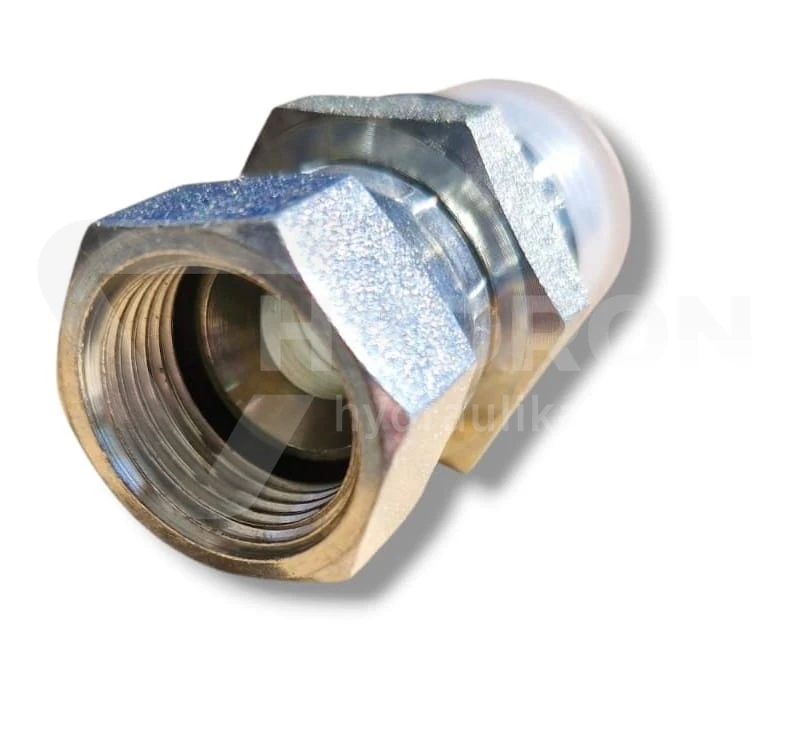

Przyłączka BA ED 1" BSP / 7/8" UNF
Przyłączka BA ED 1" BSP/ 7/8 UNF" (BSP/JIC) to proste przyłącze redukcyjne z nakrętką UNF, przeznaczone do wykonywania połączeń w układach hydrauliki siłowej. Element posiada gwint zewnętrzny 1" BSP oraz gwint wewnętrzny 7/8" UNF w nakrętce. Umożliwia połączenie odpowiednio dopasowanych elementów wykorzystujących brytyjski i amerykański system gwintowy.
Przyłącze oznaczone symbolem PZCWU należy do serii BA ED. Wykonano je ze stali ocynkowanej i wyposażono w pierścień uszczelniający elastomerowy ED. Konstrukcja znajduje zastosowanie w hydraulice przemysłowej oraz układach hydraulicznych maszyn budowlanych i rolniczych.
Budowa przyłączki BA ED z gwintem BSP i nakrętką UNF
Przyłączka wykorzystuje dwa różne rodzaje zakończeń gwintowanych. Po stronie zewnętrznej zastosowano gwint 1" BSP, natomiast drugie zakończenie stanowi nakrętka z gwintem wewnętrznym 7/8" UNF. Rozwiązanie to pozwala zestawić elementy instalacji, których przyłącza należą do różnych systemów gwintowych.
Gwinty BSP i UNF różnią się konstrukcją i nie są bezpośrednio zamienne. Przy doborze elementu należy uwzględnić oznaczenie, średnicę, rodzaj zakończenia oraz zgodność powierzchni uszczelniających. Samo dopasowanie średnicy gwintu nie gwarantuje prawidłowego połączenia.
Parametry techniczne przyłączki BA ED 1" BSP / 7/8" UNF
| Parametr | Wartość |
|---|---|
| Typ produktu | Przyłącze proste redukcyjne |
| Seria | BA ED |
| Oznaczenie przyłącza | PZCWU |
| Gwint zewnętrzny | 1" BSP |
| Podany wymiar gwintu zewnętrznego | 33,0–33,2 mm |
| Gwint wewnętrzny | 7/8" UNF |
| Podany wymiar gwintu wewnętrznego | 20,2–20,5 mm |
| Rodzaj zakończenia UNF | Nakrętka z gwintem wewnętrznym |
| Systemy gwintowe | BSP / UNF |
| Uszczelnienie | ED, pierścień elastomerowy |
| Materiał | Stal ocynkowana |
| Zastosowanie | Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze |
Uszczelnienie elastomerowe ED w przyłączu hydraulicznym
Elementem konstrukcyjnym przyłączki BA ED jest pierścień uszczelniający wykonany z elastomeru. Jego zadaniem jest zapewnienie szczelności odpowiednio dopasowanego połączenia. Podczas montażu istotne jest prawidłowe ułożenie uszczelnienia oraz zachowanie właściwego stanu powierzchni współpracujących.
Stal ocynkowana zastosowana w przyłączce zapewnia ochronę powierzchni przed korozją. Powłoka cynkowa stanowi dodatkowe zabezpieczenie elementu złącznego wykorzystywanego w instalacjach hydraulicznych maszyn i urządzeń.
Zastosowanie przyłączki redukcyjnej BSP/JIC 1" / 7/8"
Przyłączka BA ED 1" BSP / 7/8" UNF jest przeznaczona do instalacji, w których zachodzi potrzeba połączenia elementów o różnych typach gwintów. Konstrukcja z nakrętką UNF umożliwia zestawienie właściwie dobranych zakończeń bez konieczności stosowania gwintów tego samego systemu po obu stronach przyłącza.
Produkt znajduje zastosowanie w hydraulice siłowej, instalacjach przemysłowych oraz układach hydraulicznych maszyn budowlanych i rolniczych. Przy wymianie istniejącego przyłącza należy porównać nie tylko rozmiary gwintów, ale również sposób uszczelnienia i konstrukcję elementów współpracujących.
Właściwości przyłączki BA ED 1" BSP / 7/8" UNF
- Prosta konstrukcja przyłącza redukcyjnego.
- Gwint zewnętrzny 1" BSP.
- Nakrętka z gwintem wewnętrznym 7/8" UNF.
- Uszczelnienie ED z pierścieniem elastomerowym.
- Wykonanie ze stali ocynkowanej.
- Możliwość zestawienia odpowiednio dobranych elementów z gwintami BSP i UNF.
- Zastosowanie w instalacjach hydraulicznych maszyn i urządzeń.
Jak prawidłowo dobrać przyłączkę BSP / UNF?
Podstawą doboru jest identyfikacja gwintu zewnętrznego 1" BSP oraz gwintu wewnętrznego 7/8" UNF. Należy również sprawdzić rodzaj powierzchni uszczelniających, ponieważ zgodność oznaczeń gwintów nie jest wystarczającym warunkiem uzyskania szczelnego połączenia. Istotne pozostaje także dopasowanie przyłączki do warunków pracy instalacji.
Przy rozpoznawaniu oznaczeń i wymiarów gwintów warto skorzystać z działu informacje techniczne z hydrauliki siłowej HYDRON, zawierającego materiały pomocne podczas doboru elementów złącznych.
FAQ – przyłączka BA ED 1" BSP / 7/8" UNF
Jakie gwinty posiada przyłączka BA ED 1" BSP / 7/8" UNF?
Przyłączka posiada gwint zewnętrzny 1" BSP oraz nakrętkę z gwintem wewnętrznym 7/8" UNF.
Jakie wymiary gwintów podano dla tego wariantu?
Podany zakres wymiarowy gwintu zewnętrznego 1" BSP wynosi 33,0–33,2 mm, natomiast gwintu wewnętrznego 7/8" UNF wynosi 20,2–20,5 mm.
Co oznacza symbol ED w przyłączce hydraulicznej?
ED oznacza zastosowanie pierścienia uszczelniającego elastomerowego.
Z jakiego materiału wykonana jest przyłączka?
Przyłączka BA ED wykonana jest ze stali ocynkowanej.
Czy gwinty BSP i UNF są zamienne?
Nie. BSP i UNF należą do różnych systemów gwintowych. Ich połączenie wymaga odpowiednio dobranego elementu złącznego oraz zgodnych powierzchni uszczelniających.
W jakich instalacjach stosuje się przyłączkę BA ED?
Przyłączka przeznaczona jest do hydrauliki siłowej, przemysłu oraz układów hydraulicznych maszyn budowlanych i rolniczych.
Na co zwrócić uwagę podczas montażu przyłączki?
Przed montażem należy potwierdzić zgodność gwintów i powierzchni uszczelniających oraz sprawdzić stan pierścienia ED.
Czy dostarczona przyłączka może różnić się wyglądem od zdjęcia?
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
