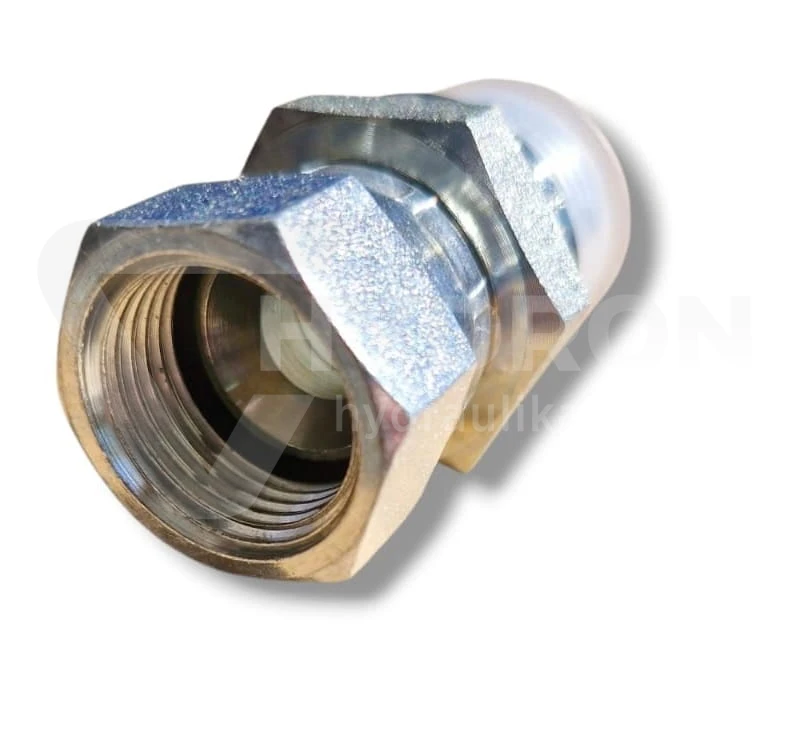

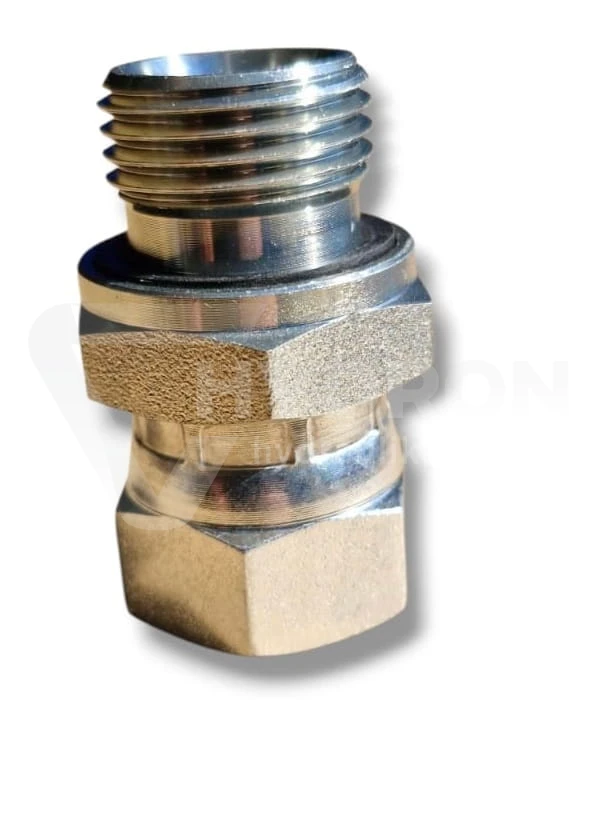

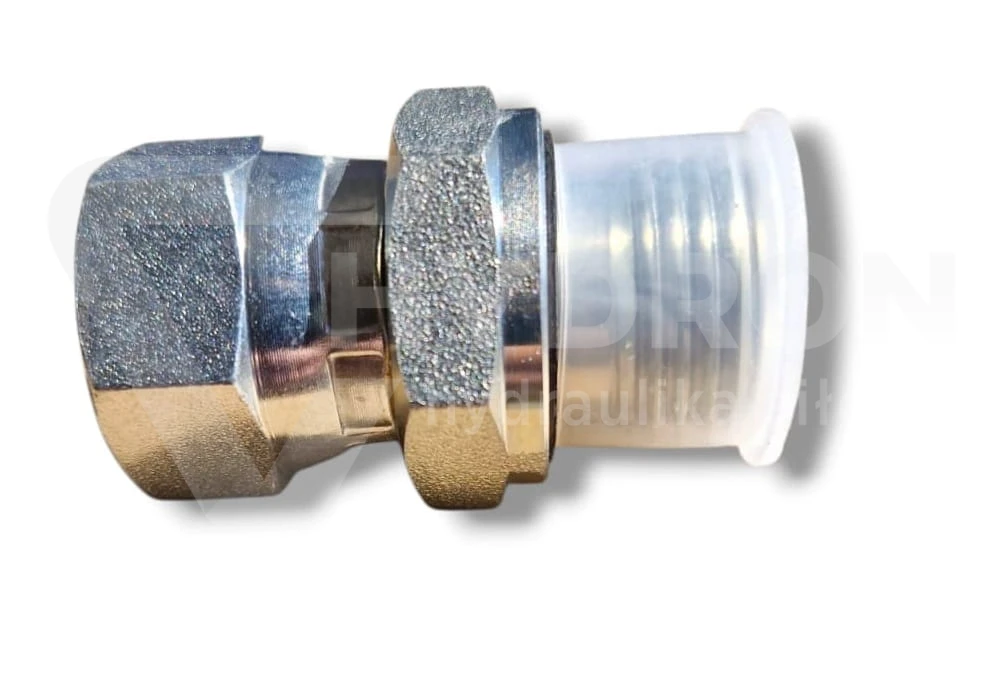

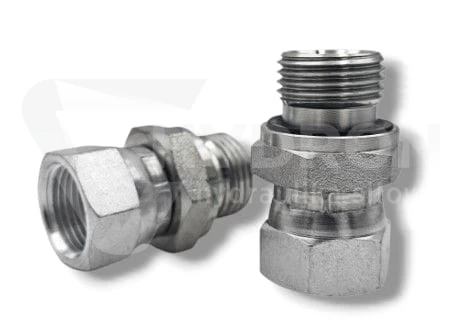

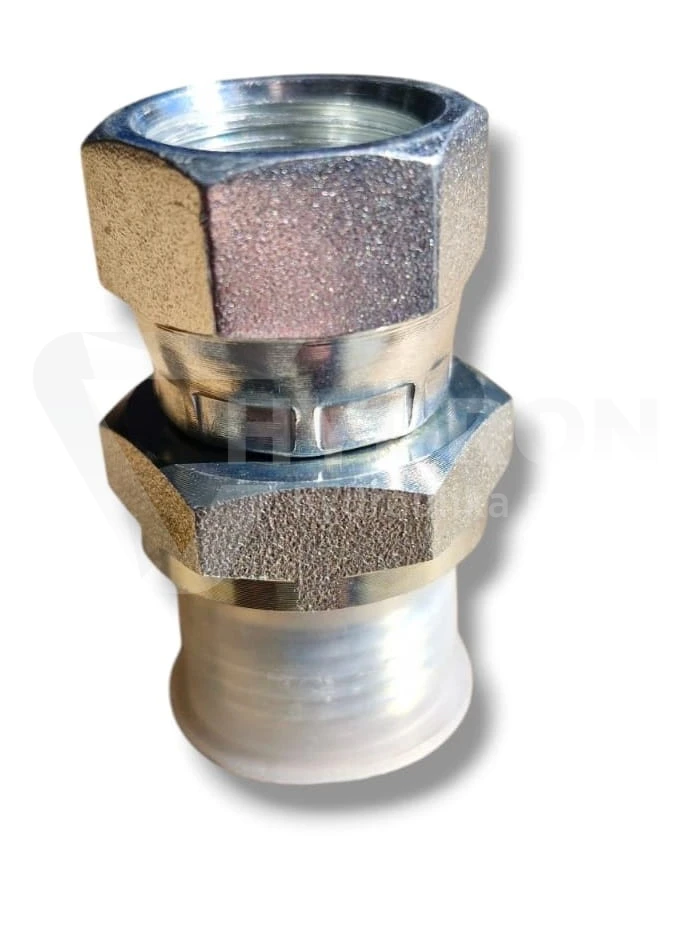

Przyłączka BA ED 3/8" BSP/ 9/16 UNF" (BSP/JIC)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 16,92 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 9/16" JIC
  • Rozmiar gwintu 2 w milimetrach 14,0-14,3zew./12,7-13,0wew.
  • Przeznaczenie jako złączka lub przyłączka
  • Ciśnienie pracy 250 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Polska Norma PN-65 M73140 Przyłączki proste
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TBA48N06R06
  • Oznaczenie wg VITILLO AFGJ06MG06R
  • Oznaczenie wg CAST 5036-06-06
  • Oznaczenie wg PARKER ERMETO 6-6F642EDMXS
  • Oznaczenie alternatywne 2BJ-06WD

Opis

Przyłączka BA ED 3/8" BSP / 9/16" UNF  (BSP/JIC)

Przyłączka BA ED 3/8" BSP/ 9/16 UNF" (BSP/JIC) to proste przyłącze hydrauliczne redukcyjne, wyposażone w gwint zewnętrzny 3/8" BSP oraz nakrętkę z gwintem wewnętrznym 9/16" UNF. Produkt umożliwia łączenie odpowiednio dopasowanych elementów instalacji hydraulicznych wykorzystujących dwa różne systemy gwintów. Uszczelnienie ED z pierścieniem elastomerowym oraz wykonanie ze stali ocynkowanej stanowią istotne cechy konstrukcyjne przyłączki.

Konstrukcja przyłączki BA ED z gwintami BSP i UNF

Przyłączka należy do serii BA ED i posiada prostą konstrukcję redukcyjną. Z jednej strony znajduje się gwint zewnętrzny 3/8" BSP, natomiast z drugiej nakrętka z gwintem wewnętrznym 9/16" UNF. Zastosowanie dwóch systemów gwintowych pozwala na wykonanie połączenia pomiędzy odpowiednio dobranymi elementami hydraulicznymi.

Gwint BSP jest gwintem calowym systemu brytyjskiego, natomiast UNF należy do amerykańskiego systemu gwintów drobnozwojowych. Przy doborze przyłączki należy uwzględnić zarówno średnicę i rodzaj gwintu, jak i sposób uszczelnienia współpracujących przyłączy.

Dane techniczne przyłączki BA ED 3/8" BSP / 9/16" UNF

Parametr Wartość
Rodzaj produktu Przyłącze proste redukcyjne
Seria BA ED
Oznaczenie PZCWU
Gwint zewnętrzny 3/8" BSP
Zakres wymiarowy gwintu zewnętrznego 16,3–16,6 mm
Gwint wewnętrzny 9/16" UNF
Zakres wymiarowy gwintu wewnętrznego 12,7–13,0 mm
Rodzaj przyłącza UNF Nakrętka z gwintem wewnętrznym
Systemy gwintów BSP / UNF
Uszczelnienie ED, pierścień elastomerowy
Materiał Stal ocynkowana

Uszczelnienie ED i wykonanie ze stali ocynkowanej

Przyłączka BA ED została wyposażona w uszczelnienie z pierścieniem elastomerowym. Element uszczelniający ED odpowiada za szczelność właściwie wykonanego połączenia po stronie wyposażonej w ten system uszczelnienia. Podczas montażu należy sprawdzić zgodność powierzchni współpracującej oraz stan pierścienia.

Korpus przyłączki wykonano ze stali ocynkowanej. Powłoka cynkowa zapewnia ochronę powierzchni stalowej przed korozją. Jest to istotna cecha elementów złącznych stosowanych w instalacjach hydraulicznych maszyn i urządzeń.

Zastosowanie przyłączki redukcyjnej BSP/JIC

Przyłączka BA ED 3/8" BSP / 9/16" UNF znajduje zastosowanie w hydraulice siłowej, instalacjach przemysłowych oraz układach hydraulicznych maszyn budowlanych i rolniczych. Umożliwia zestawienie przyłączy wyposażonych w różne rodzaje gwintów, pod warunkiem zachowania zgodności ich konstrukcji i uszczelnienia.

Połączenie gwintu BSP z nakrętką UNF jest przydatne podczas kompletowania instalacji, w których występują elementy o odmiennych systemach przyłączeniowych. Przy wyborze produktu należy uwzględnić oznaczenie BA ED, rozmiary gwintów oraz wymagany rodzaj zakończenia.

Najważniejsze cechy przyłączki BA ED

  • Prosta konstrukcja redukcyjna z gwintami BSP i UNF.
  • Gwint zewnętrzny 3/8" BSP.
  • Nakrętka z gwintem wewnętrznym 9/16" UNF.
  • Uszczelnienie ED z pierścieniem elastomerowym.
  • Wykonanie ze stali ocynkowanej.
  • Możliwość łączenia odpowiednio dopasowanych elementów różnych systemów gwintowych.

Jak dobrać przyłączkę BA ED 3/8" BSP / 9/16" UNF?

Przed montażem należy zidentyfikować gwint zewnętrzny BSP 3/8" oraz gwint wewnętrzny UNF 9/16". Ważne jest również potwierdzenie geometrii uszczelnienia po obu stronach przyłączki. Samo dopasowanie średnicy gwintu nie oznacza automatycznie zgodności wszystkich elementów połączenia.

W przypadku doboru zamiennika należy porównać pełną konfigurację przyłączy, a nie wyłącznie rozmiary gwintów. Pomocne informacje dotyczące identyfikacji gwintów można znaleźć w dziale informacje techniczne z hydrauliki siłowej HYDRON.

FAQ – przyłączka BA ED BSP / UNF

Jakie gwinty posiada przyłączka BA ED 3/8" BSP / 9/16" UNF?

Przyłączka posiada gwint zewnętrzny 3/8" BSP oraz nakrętkę z gwintem wewnętrznym 9/16" UNF.

Co oznacza ED w nazwie przyłączki?

ED oznacza zastosowanie pierścienia uszczelniającego elastomerowego.

Z jakiego materiału wykonano przyłączkę BA ED?

Przyłączka wykonana jest ze stali ocynkowanej.

Jakie są podane wymiary gwintów?

Dla gwintu zewnętrznego 3/8" BSP podano zakres 16,3–16,6 mm, a dla gwintu wewnętrznego 9/16" UNF zakres 12,7–13,0 mm.

Gdzie stosuje się przyłączki redukcyjne BA ED?

Przyłączki tego typu stosowane są w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.

Czy gwinty BSP i UNF są takie same?

Nie. BSP i UNF należą do różnych systemów gwintowych. Przyłączka umożliwia zestawienie odpowiednio dopasowanych zakończeń tych systemów.

Co należy sprawdzić przed montażem przyłączki?

Należy potwierdzić rozmiary i rodzaje gwintów, zgodność powierzchni uszczelniających oraz stan pierścienia ED.
