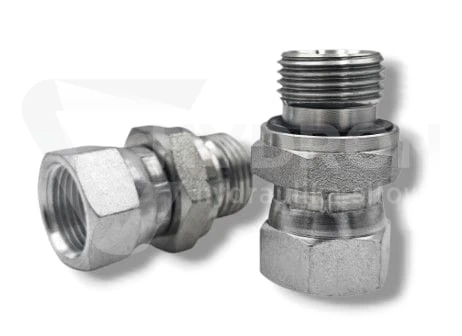

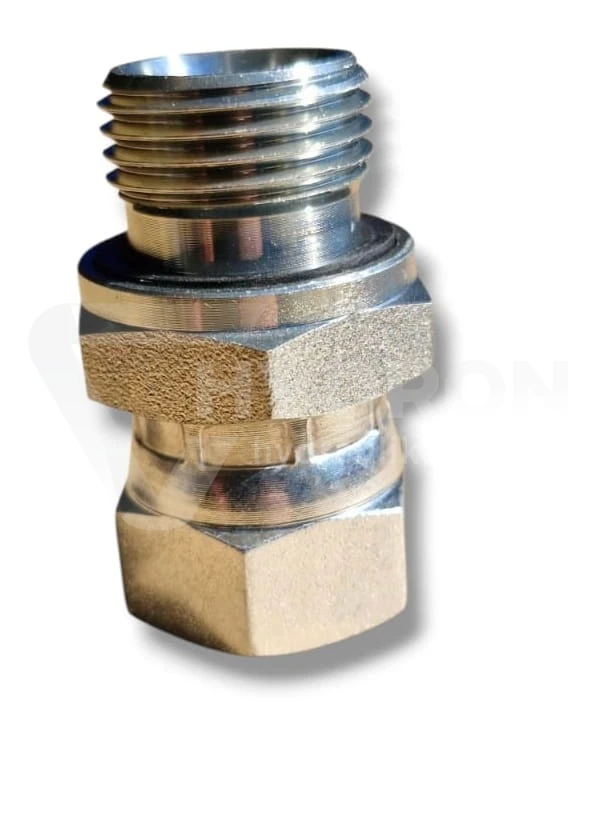

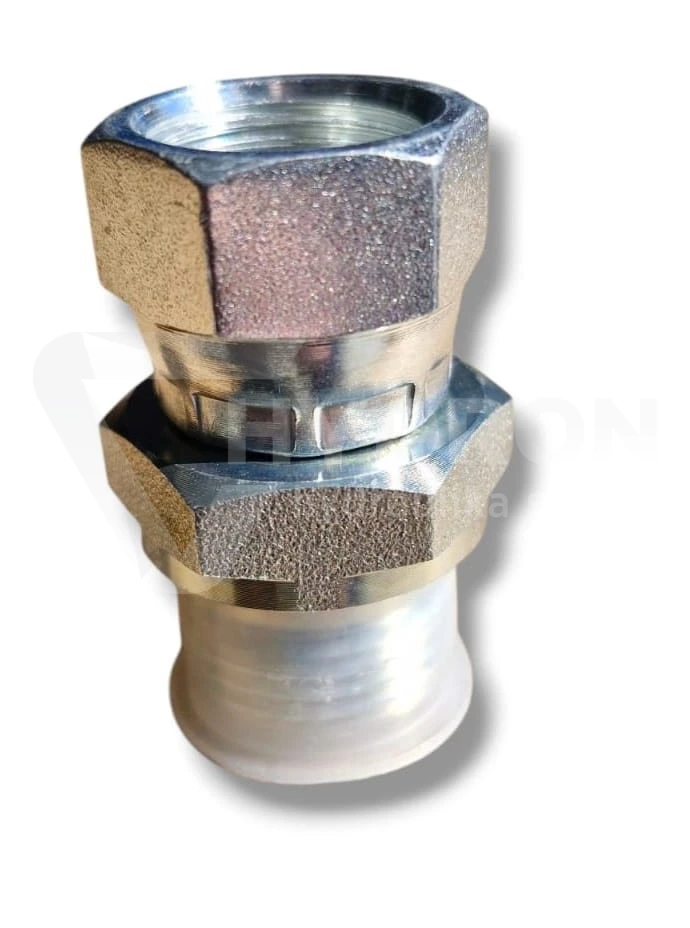

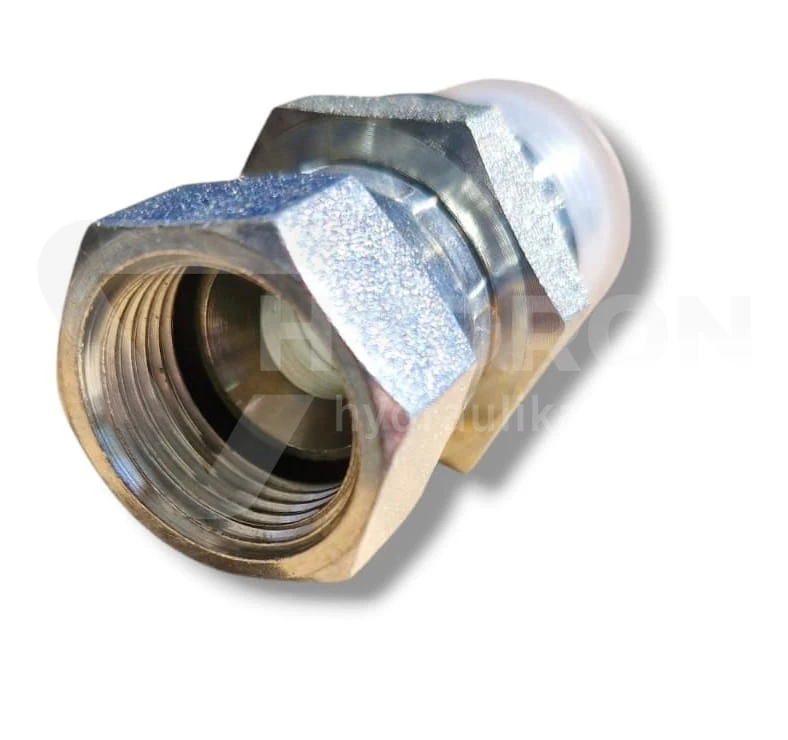

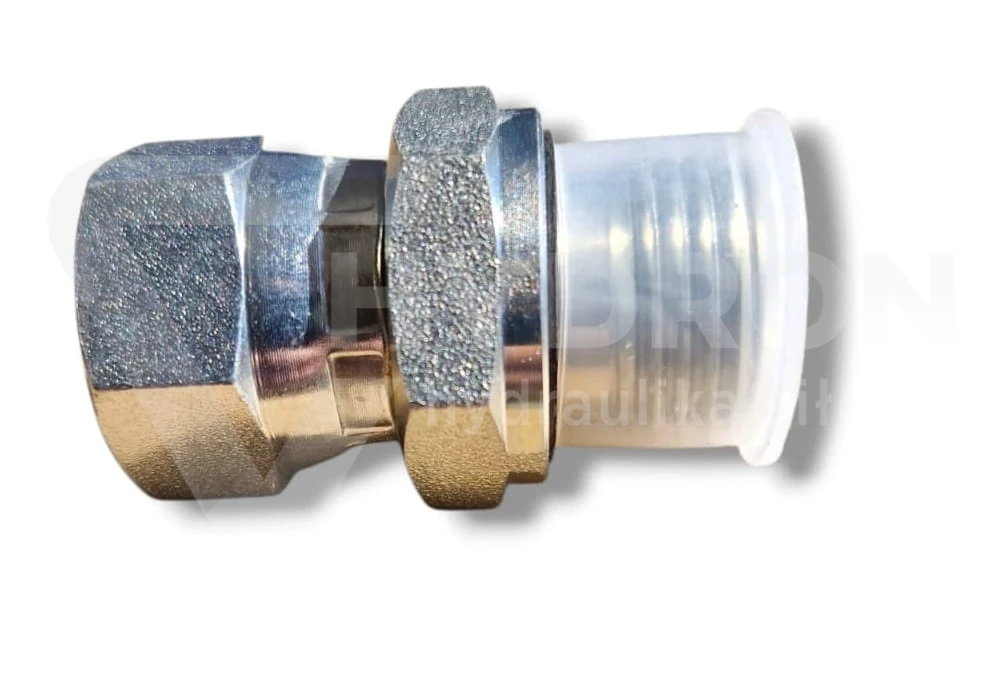

Przyłączka BA ED 3/4" BSP/ 1.3/16 UNF" (BSP/JIC)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: BA 3/4/1,3/16 BSP/UN
Kod kreskowy: 5905009145538
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 3/4" BSP
- Rozmiar gwintu 1 w milimetrach 26,1-26,4zew./24,1-24,5wew.
- Rozmiar gwintu 2 1.3/16 JIC
- Rozmiar gwintu 2 w milimetrach 29,8-30,1zew./27,6-27,9wew.
- Przeznaczenie jako złączka lub przyłączka
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Polska Norma PN-65 M73140 Przyłączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
Opis
Przyłączka BA ED 3/4" BSP / 1 3/16" UNF
Przyłączka BA ED 3/4" BSP/ 1.3/16 UNF" (BSP/JIC) to proste przyłącze redukcyjne z nakrętką UNF, przeznaczone do łączenia odpowiednio dobranych elementów układów hydrauliki siłowej. Z jednej strony posiada gwint zewnętrzny 3/4" BSP, natomiast z drugiej nakrętkę z gwintem wewnętrznym 1 3/16" UNF. Takie rozwiązanie pozwala zestawić elementy wykorzystujące dwa różne systemy gwintowe.
Przyłącze należy do serii BA ED i jest oznaczone symbolem PZCWU. Wykonanie ze stali ocynkowanej zapewnia ochronę powierzchni przed korozją, natomiast zastosowany pierścień elastomerowy ED pełni funkcję uszczelniającą. Produkt znajduje zastosowanie w instalacjach przemysłowych oraz układach hydraulicznych maszyn budowlanych i rolniczych.
Konstrukcja przyłącza BA ED z gwintami BSP i UNF
Przyłączka łączy dwa odmienne zakończenia gwintowane. Gwint zewnętrzny 3/4" BSP należy do brytyjskiego systemu gwintów calowych. Po przeciwnej stronie znajduje się nakrętka z gwintem wewnętrznym 1 3/16" UNF, należącym do amerykańskiego systemu gwintów drobnozwojowych.
Konstrukcja prosta umożliwia wykonywanie połączeń redukcyjnych bez zmiany kierunku przyłącza. Przy wyborze odpowiedniego wariantu należy uwzględnić nie tylko rozmiary gwintów, ale również ich systemy oraz rodzaj współpracujących powierzchni uszczelniających.
Dane techniczne przyłączki BA ED 3/4" BSP / 1 3/16" UNF
| Parametr | Wartość |
|---|---|
| Typ produktu | Przyłącze proste redukcyjne |
| Seria | BA ED |
| Oznaczenie | PZCWU |
| Gwint zewnętrzny | 3/4" BSP |
| Wymiar gwintu zewnętrznego | 26,1–26,4 mm |
| Gwint wewnętrzny | 1 3/16" UNF |
| Wymiar gwintu wewnętrznego | 27,6–27,9 mm |
| Rodzaj zakończenia UNF | Nakrętka z gwintem wewnętrznym |
| Systemy gwintowe | BSP / UNF |
| Uszczelnienie | ED, pierścień elastomerowy |
| Materiał | Stal ocynkowana |
| Zastosowanie | Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze |
Uszczelnienie ED i wykonanie ze stali ocynkowanej
W przyłączce BA ED zastosowano pierścień uszczelniający elastomerowy. Uszczelnienie ED wspomaga zachowanie szczelności połączenia pod warunkiem prawidłowego dopasowania elementów współpracujących. Podczas montażu należy zwrócić uwagę na stan pierścienia oraz powierzchni uszczelniającej.
Stal ocynkowana charakteryzuje się zwiększoną odpornością powierzchni na korozję w porównaniu z niezabezpieczoną stalą. Powłoka cynkowa stanowi zabezpieczenie elementu, a jego trwałość zależy również od warunków eksploatacji i prawidłowego montażu.
Zastosowanie przyłączki BSP/JIC 3/4" / 1 3/16"
Przyłączka BA ED z nakrętką UNF jest przeznaczona do połączeń w hydraulice siłowej, w których wymagane jest zastosowanie elementu z gwintem zewnętrznym BSP i gwintem wewnętrznym UNF. Może być wykorzystywana w instalacjach przemysłowych, maszynach budowlanych oraz urządzeniach rolniczych, po potwierdzeniu zgodności zakończeń.
Przyłącze proste redukcyjne jest rozwiązaniem stosowanym podczas zestawiania elementów o różnych systemach gwintowych. Właściwy dobór wymaga sprawdzenia oznaczenia gwintu, jego wymiarów oraz konstrukcji uszczelnienia. Sama zgodność średnic nie gwarantuje możliwości wykonania szczelnego połączenia.
Najważniejsze cechy przyłączki BA ED 3/4" BSP / 1 3/16" UNF
- Proste przyłącze redukcyjne serii BA ED.
- Gwint zewnętrzny 3/4" BSP.
- Nakrętka z gwintem wewnętrznym 1 3/16" UNF.
- Uszczelnienie ED z pierścieniem elastomerowym.
- Konstrukcja ze stali ocynkowanej.
- Możliwość zestawienia odpowiednio dopasowanych przyłączy BSP i UNF.
- Zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.
Dobór i montaż przyłącza redukcyjnego BSP / UNF
Przed montażem należy upewnić się, że gwint zewnętrzny 3/4" BSP odpowiada elementowi współpracującemu. Po stronie nakrętki wymagane jest zakończenie zgodne z gwintem wewnętrznym 1 3/16" UNF. Należy również sprawdzić geometrię powierzchni uszczelniających, stan pierścienia ED oraz wymagania instalacji hydraulicznej.
Pomocne wskazówki dotyczące identyfikacji gwintów i elementów złącznych znajdują się w dziale informacje techniczne z hydrauliki siłowej HYDRON.
FAQ – przyłączka BA ED 3/4" BSP / 1 3/16" UNF
Jakie gwinty posiada przyłączka BA ED 3/4" BSP / 1 3/16" UNF?
Produkt posiada gwint zewnętrzny 3/4" BSP oraz nakrętkę z gwintem wewnętrznym 1 3/16" UNF.
Jakie wymiary podano dla obu gwintów?
Dla gwintu zewnętrznego 3/4" BSP podano zakres 26,1–26,4 mm, natomiast dla gwintu wewnętrznego 1 3/16" UNF zakres 27,6–27,9 mm.
Co oznacza symbol ED w nazwie przyłączki?
Symbol ED oznacza zastosowanie pierścienia uszczelniającego elastomerowego.
Z jakiego materiału wykonano przyłącze BA ED?
Przyłącze wykonane jest ze stali ocynkowanej, której powłoka zapewnia ochronę powierzchni przed korozją.
Czy gwinty BSP i UNF są ze sobą zamienne?
Nie. BSP i UNF należą do różnych systemów gwintowych. Przyłączka umożliwia zestawienie odpowiednio dobranych elementów wykorzystujących oba systemy.
Gdzie znajduje zastosowanie przyłączka BA ED?
Produkt przeznaczony jest do hydrauliki siłowej, instalacji przemysłowych oraz układów hydraulicznych maszyn budowlanych i rolniczych.
Co należy sprawdzić przed montażem?
Należy sprawdzić zgodność gwintów, powierzchni uszczelniających oraz stan pierścienia elastomerowego ED.
Czy wygląd przyłączki może różnić się od zdjęcia?
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
