Przyłączka BA ED 1" BSP/ 1.5/16 UNF" (BSP/JIC)
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Do darmowej dostawy brakuje Ci jedynie 100 zł
Masz darmową dostawę ✓
Kod produktu: BA 1/1,5/16 BSP/UNF
Kod kreskowy: 5905009145392
Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Zapytaj o produkt
Administratorem danych osobowych jest HYDRON hydraulika siłowa . Przetwarzamy je w celu przesłania odpowiedzi na zapytanie. Więcej informacji dotyczących przetwarzania danych osobowych znajduje się w polityce prywatności.
Udostępnianie karty produktu
Parametry techniczne
- Typ złącza proste - złącze, przyłącze
- Rozmiar gwintu 1 1" BSP
- Rozmiar gwintu 1 w milimetrach 33,0-33,2zew./30,3-30,8wew.
- Rozmiar gwintu 2 1.5/16" JIC
- Rozmiar gwintu 2 w milimetrach 33,0-33,3zew./30,8-31,2wew.
- Przeznaczenie jako złączka lub przyłączka
- Ciśnienie pracy 250 bar
- Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
- Polska Norma PN-65 M73140 Przyłączki proste
- Temperatura pracy -20°C do + 120°C
- Zabezpieczenie ocynk ( w pasywacji białej )
- Materiał stal automatowa
- Oznaczenie wg RASTELLI RACCORDI TBA48N16R16
- Oznaczenie wg VITILLO AFGJ16MG16R
- Oznaczenie wg CAST 5036-16-16
- Oznaczenie wg PARKER ERMETO 16F642EDMXS
- Oznaczenie alternatywne 2GJ-16
Opis

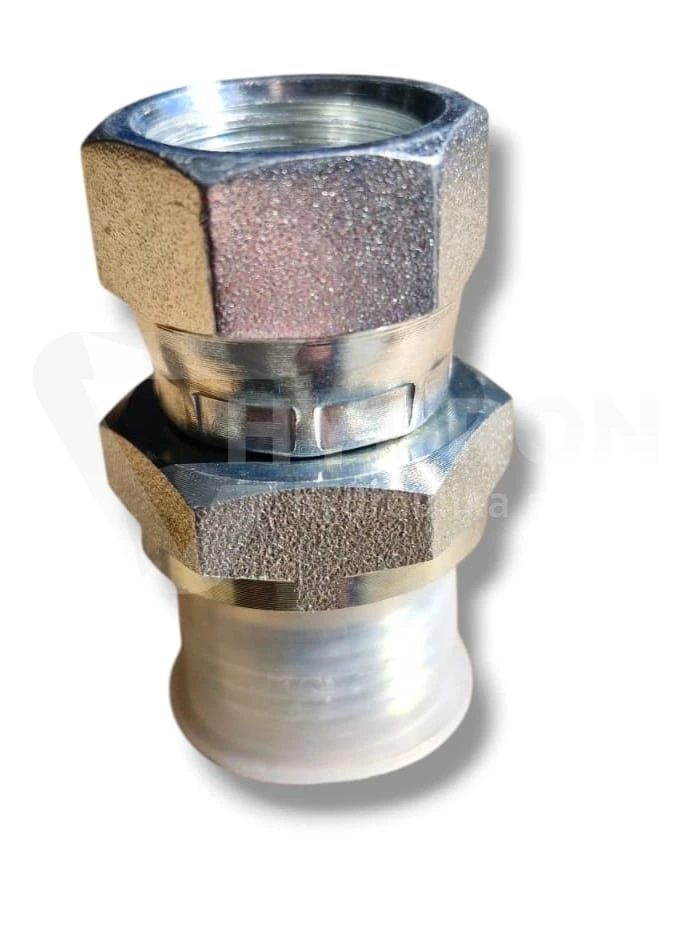

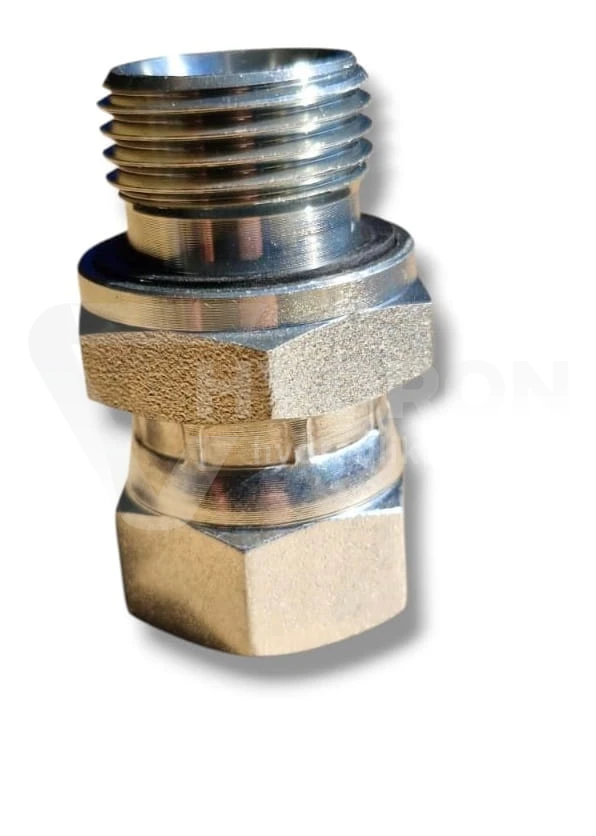

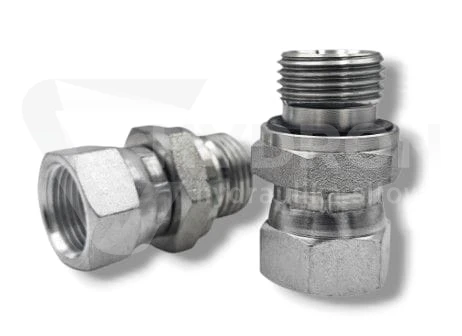

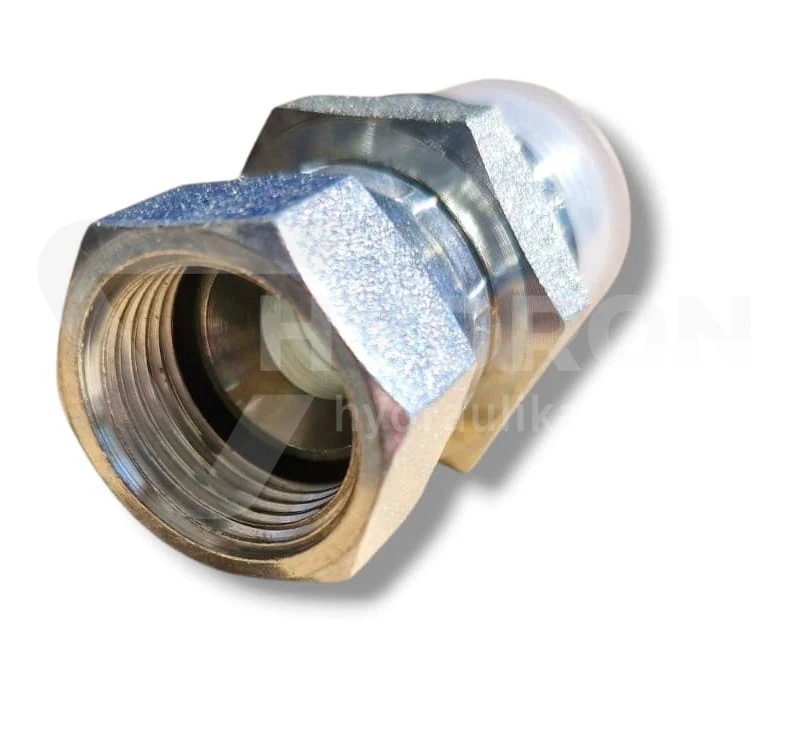

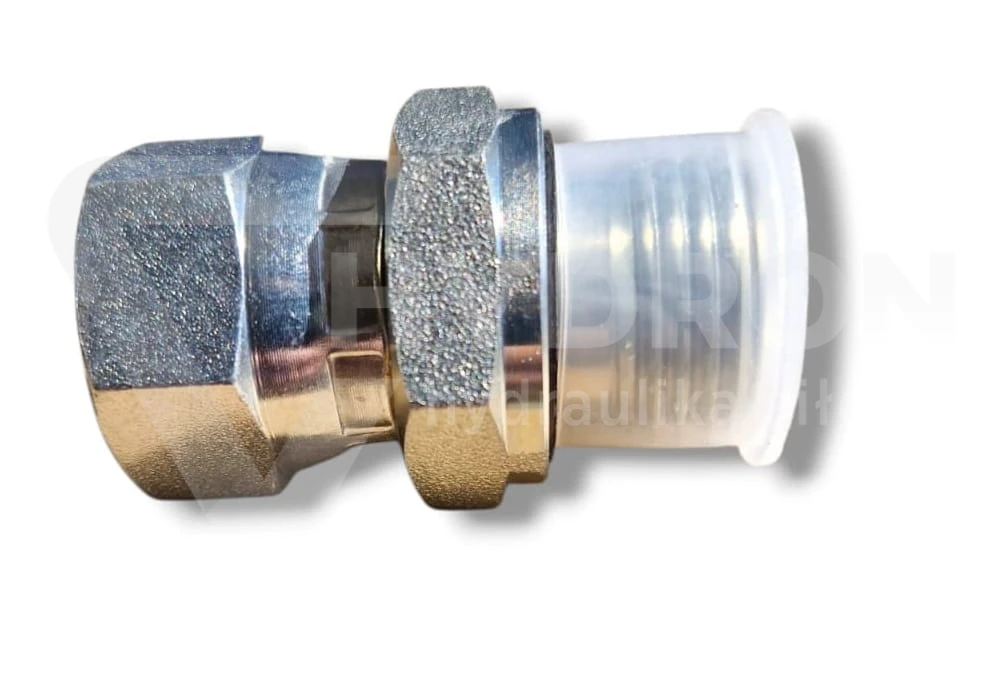

Przyłączka BA ED 1" BSP / 1 5/16" UNF
Przyłączka BA ED 1" BSP/ 1.5/16 UNF" (BSP/JIC) to proste przyłącze redukcyjne z nakrętką UNF, przeznaczone do łączenia elementów instalacji hydraulicznych wykorzystujących różne systemy gwintowe. Produkt posiada gwint zewnętrzny 1" BSP oraz nakrętkę z gwintem wewnętrznym 1 5/16" UNF. Konstrukcja umożliwia zestawienie odpowiednio dobranych zakończeń hydraulicznych bez konieczności stosowania jednakowego systemu gwintowego po obu stronach połączenia.
Przyłącze serii BA ED, oznaczone symbolem PZCWU, wykonano ze stali ocynkowanej. Zastosowany pierścień elastomerowy ED stanowi element uszczelniający. Przyłączka znajduje zastosowanie w hydraulice siłowej, instalacjach przemysłowych oraz maszynach budowlanych i rolniczych.
Budowa przyłączki BA ED z nakrętką 1 5/16" UNF
Konstrukcja przyłączki obejmuje dwa zakończenia gwintowane o różnych oznaczeniach. Gwint zewnętrzny 1" BSP należy do brytyjskiego systemu gwintów calowych. Drugie zakończenie stanowi nakrętka z gwintem wewnętrznym 1 5/16" UNF, należącym do amerykańskiego systemu gwintów drobnozwojowych.
Przyłącze proste pozwala połączyć odpowiednio dopasowane elementy bez zmiany kierunku połączenia. Podczas doboru należy zwrócić uwagę na rozmiar gwintu, rodzaj zakończenia oraz zgodność powierzchni uszczelniających. Gwinty BSP i UNF mają odmienne profile i nie mogą być traktowane jako bezpośrednio zamienne.
Parametry techniczne przyłączki BA ED 1" BSP / 1 5/16" UNF
| Parametr | Wartość |
|---|---|
| Typ produktu | Przyłącze proste redukcyjne |
| Seria | BA ED |
| Oznaczenie | PZCWU |
| Gwint zewnętrzny | 1" BSP |
| Podany wymiar gwintu zewnętrznego | 33,0–33,2 mm |
| Gwint wewnętrzny | 1 5/16" UNF |
| Podany wymiar gwintu wewnętrznego | 30,8–31,2 mm |
| Rodzaj zakończenia UNF | Nakrętka z gwintem wewnętrznym |
| Systemy gwintowe | BSP / UNF |
| Uszczelnienie | ED, pierścień elastomerowy |
| Materiał | Stal ocynkowana |
| Zastosowanie | Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze |
Uszczelnienie ED i zabezpieczenie antykorozyjne
Przyłączka BA ED została wyposażona w pierścień elastomerowy ED, którego zadaniem jest uszczelnienie właściwie dopasowanego połączenia. Przy montażu należy zweryfikować stan pierścienia, czystość powierzchni oraz zgodność elementów współpracujących. Prawidłowy dobór i montaż mają istotne znaczenie dla ograniczenia ryzyka nieszczelności instalacji hydraulicznej.
Korpus przyłączki wykonano ze stali ocynkowanej. Powłoka cynkowa ogranicza oddziaływanie czynników powodujących korozję powierzchni stalowej. Jest to istotna cecha elementów złącznych pracujących w układach hydraulicznych maszyn i urządzeń.
Zastosowanie przyłącza BSP/JIC w instalacjach hydraulicznych
Przyłączka BA ED 1" BSP / 1 5/16" UNF jest przeznaczona do wykonywania połączeń pomiędzy odpowiednio dopasowanymi elementami o różnych systemach gwintowych. Może być stosowana w hydraulice siłowej oraz instalacjach przemysłowych, a także w układach hydraulicznych maszyn budowlanych i rolniczych.
Podczas wymiany istniejącego przyłącza należy porównać oznaczenia gwintów oraz konstrukcję powierzchni uszczelniających. Sama zgodność średnicy nie oznacza możliwości bezpiecznego połączenia elementów o różnych standardach gwintowych.
Najważniejsze właściwości przyłączki BA ED
- Prosta konstrukcja redukcyjna serii BA ED.
- Gwint zewnętrzny 1" BSP.
- Nakrętka z gwintem wewnętrznym 1 5/16" UNF.
- Uszczelnienie ED z pierścieniem elastomerowym.
- Stal ocynkowana z ochroną powierzchni przed korozją.
- Możliwość połączenia odpowiednio dobranych elementów BSP i UNF.
- Zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.
Dobór przyłączki 1" BSP z nakrętką 1 5/16" UNF
Wybierając przyłączkę, należy sprawdzić zgodność gwintu zewnętrznego 1" BSP z przyłączem współpracującym oraz dopasowanie nakrętki 1 5/16" UNF do drugiego zakończenia instalacji. Istotne jest również ustalenie sposobu uszczelnienia i warunków pracy układu. Przed uruchomieniem instalacji należy skontrolować poprawność wykonanego połączenia.
Przy identyfikacji rodzajów gwintów oraz doborze elementów złącznych pomocne są informacje techniczne z hydrauliki siłowej HYDRON.
FAQ – przyłączka BA ED 1" BSP / 1 5/16" UNF
Jakie gwinty posiada przyłączka BA ED 1" BSP / 1 5/16" UNF?
Produkt posiada gwint zewnętrzny 1" BSP oraz nakrętkę z gwintem wewnętrznym 1 5/16" UNF.
Jakie wymiary gwintów podano dla tego wariantu?
Dla gwintu zewnętrznego 1" BSP podano zakres 33,0–33,2 mm, natomiast dla gwintu wewnętrznego 1 5/16" UNF zakres 30,8–31,2 mm.
Co oznacza uszczelnienie ED?
ED oznacza zastosowanie pierścienia elastomerowego pełniącego funkcję uszczelniającą w odpowiednio dopasowanym połączeniu.
Z jakiego materiału wykonana jest przyłączka BA ED?
Przyłączka wykonana jest ze stali ocynkowanej, której powłoka ogranicza korozję powierzchni.
Czy gwinty BSP i UNF można stosować zamiennie?
Nie. Są to różne systemy gwintowe. Ich połączenie wymaga odpowiednio dobranej przyłączki oraz zgodnych powierzchni uszczelniających.
Gdzie znajduje zastosowanie przyłączka BA ED?
Przyłączka przeznaczona jest do hydrauliki siłowej, instalacji przemysłowych oraz maszyn budowlanych i rolniczych.
Na co zwrócić uwagę podczas montażu przyłączki?
Należy potwierdzić zgodność gwintów i powierzchni uszczelniających, sprawdzić stan pierścienia ED oraz dopasowanie przyłącza do warunków pracy instalacji.
Czy wygląd dostarczonej przyłączki może różnić się od zdjęcia?
Zdjęcie poglądowe ze względu na różny proces technologiczny złączka może zostać dostarczona w innej wersji wizualnej.
