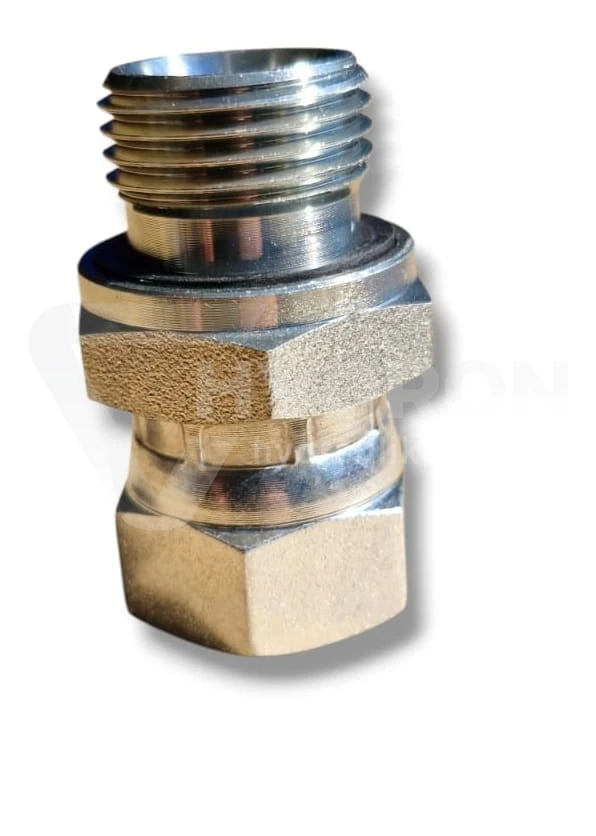

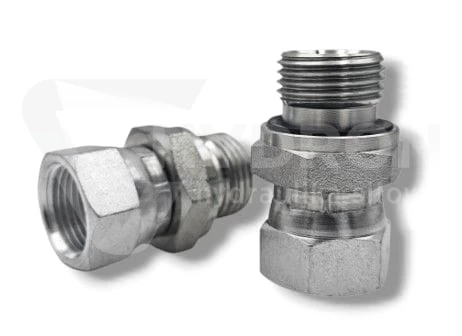

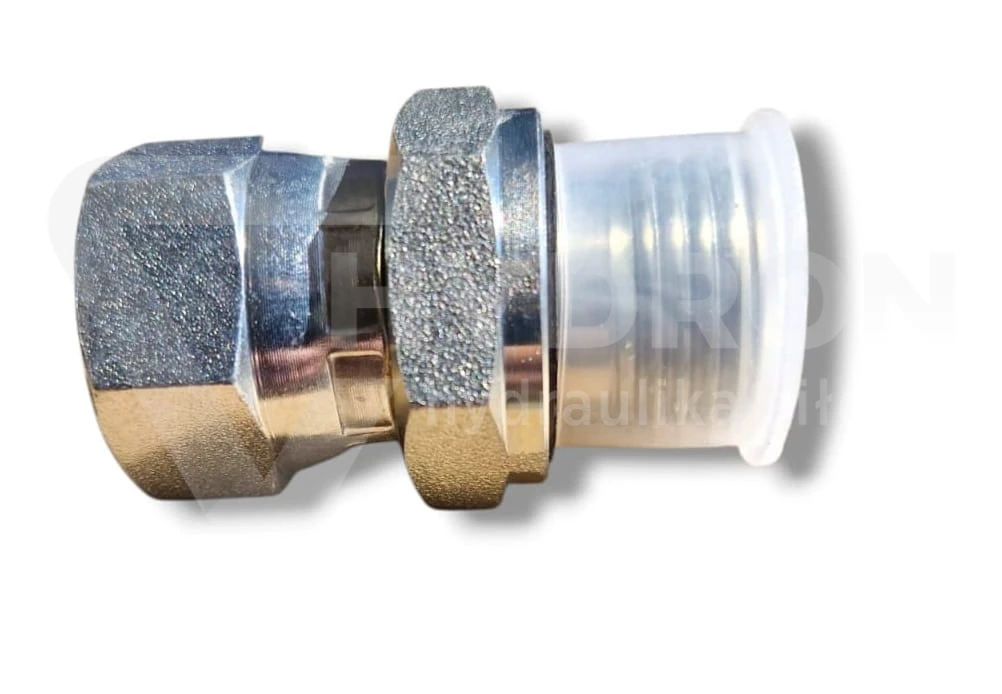

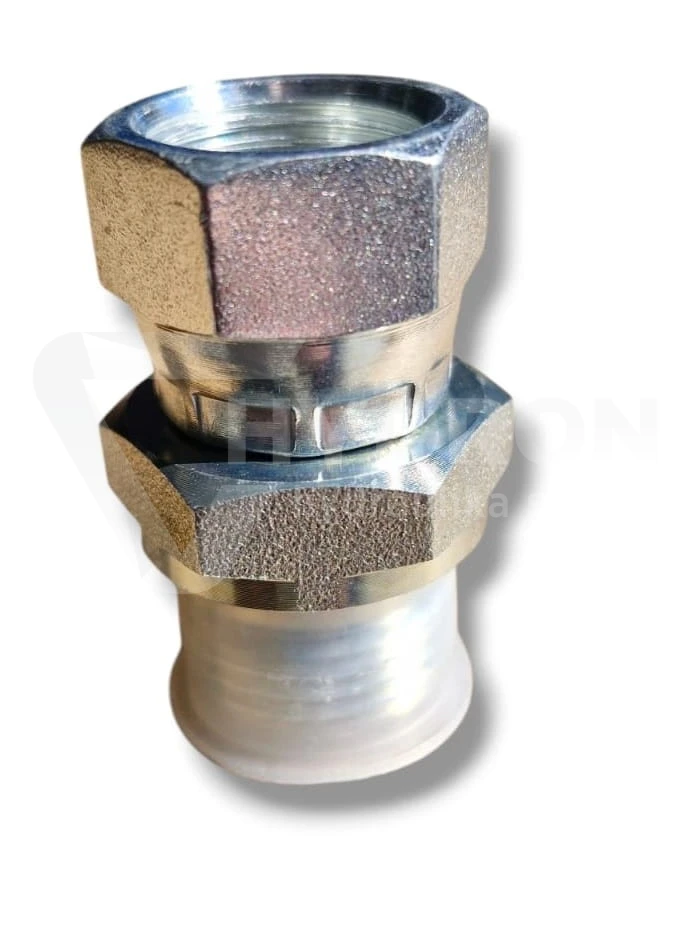

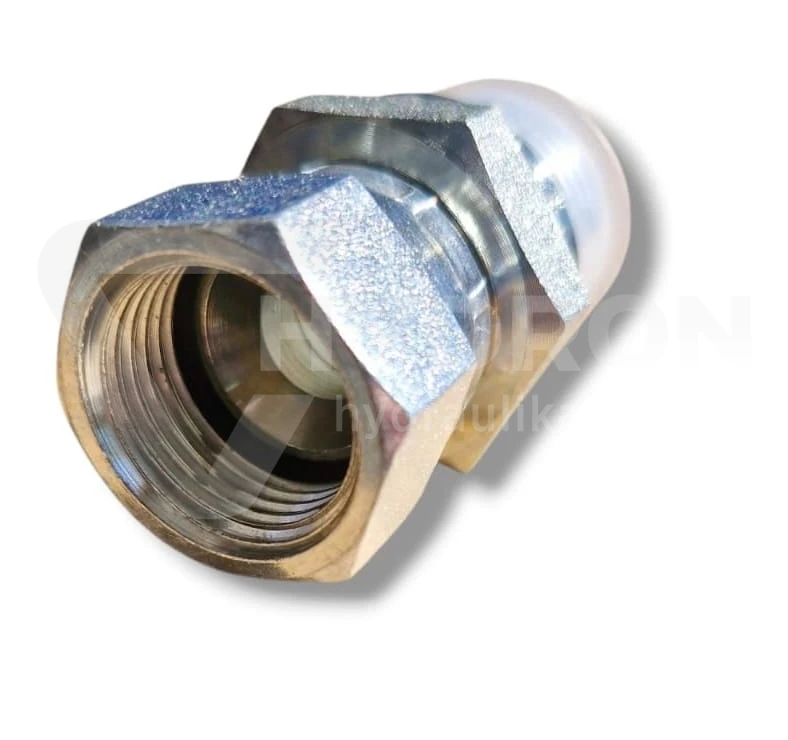

Przyłączka BA ED 3/8" BSP/ 1/2 UNF" (BSP/JIC)

Przejdź do sekcji Opinie
z VAT bez VAT
Cena 14,23 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
towar na magazynie
Darmowa przesyłka od 100 zł

Do darmowej dostawy brakuje Ci jedynie 100 zł

Masz darmową dostawę ✓

Producent: HYDRON hydraulika siłowa (przejdź do produktów)
Czas wysyłki: 24 godziny
Dostawa od 16,00 zł - GLS Kurier (Polska)

Najlepszy wybór według nas :) Magazyn pakuje paczki do godziny 15:00. Kurier GLS odbiera od nas paczki o 17:00. To najczęściej wybierany kurier, który u nas sprawdza się najlepiej.

Zapytaj o produkt
Udostępnij

Parametry techniczne

  • Typ złącza proste - złącze, przyłącze
  • Rozmiar gwintu 1 3/8" BSP
  • Rozmiar gwintu 1 w milimetrach 16,3-16,6zew./14,9-15,4wew.
  • Rozmiar gwintu 2 1/2" JIC
  • Rozmiar gwintu 2 w milimetrach 12,4-12,7zew./11,3-11,6wew.
  • Przeznaczenie jako złączka lub przyłączka
  • Ciśnienie pracy 250 bar
  • Norma wykonania Złącza JIC ISO 8434-2/JIC 37° J514.
  • Polska Norma PN-65 M73140 Przyłączki proste
  • Temperatura pracy -20°C do + 120°C
  • Zabezpieczenie ocynk ( w pasywacji białej )
  • Materiał stal automatowa
  • Oznaczenie wg RASTELLI RACCORDI TBA48N05R06
  • Oznaczenie wg VITILLO AFGJ05MG06R

Opis

Przyłączka BA ED 3/8" BSP / 1/2" UNF

Przyłączka BA ED 3/8" BSP/ 1/2 UNF" (BSP/JIC) to proste przyłącze redukcyjne przeznaczone do łączenia elementów instalacji hydraulicznych wykorzystujących różne systemy gwintowe. Produkt posiada gwint zewnętrzny 3/8" BSP oraz nakrętkę z gwintem wewnętrznym 1/2" UNF. Zastosowane uszczelnienie ED z pierścieniem elastomerowym wspomaga uzyskanie szczelnego połączenia z odpowiednio dobranym elementem współpracującym.

Przyłączka została wykonana ze stali ocynkowanej, zapewniającej ochronę powierzchni przed korozją. Jest przeznaczona do zastosowań w hydraulice siłowej, instalacjach przemysłowych oraz maszynach budowlanych i rolniczych.

Budowa przyłączki BA ED z nakrętką UNF 1/2"

Przyłącze serii BA ED posiada dwa zakończenia gwintowane. Po jednej stronie znajduje się gwint zewnętrzny 3/8" BSP należący do brytyjskiego systemu gwintów calowych. Po drugiej stronie zastosowano nakrętkę z gwintem wewnętrznym 1/2" UNF, należącym do amerykańskiego systemu gwintów drobnozwojowych.

Oznaczenie PZCWU odnosi się do wariantu przyłącza z nakrętką UNF. Konstrukcja umożliwia zestawienie odpowiednio dopasowanych elementów hydraulicznych z przyłączami BSP i UNF. Podczas doboru istotne jest zachowanie właściwego rozmieszczenia gwintów oraz zgodności powierzchni uszczelniających.

Dane techniczne przyłączki BA ED 3/8" BSP / 1/2" UNF

Parametr Wartość
Typ produktu Przyłącze proste redukcyjne
Seria BA ED
Oznaczenie PZCWU
Gwint zewnętrzny 3/8" BSP
Zakres wymiarowy gwintu zewnętrznego 16,3–16,6 mm
Gwint wewnętrzny 1/2" UNF
Zakres wymiarowy gwintu wewnętrznego 11,3–11,6 mm
Rodzaj zakończenia UNF Nakrętka z gwintem wewnętrznym
Systemy gwintów BSP / UNF
Uszczelnienie ED, pierścień elastomerowy
Materiał Stal ocynkowana
Zastosowanie Hydraulika siłowa, przemysł, maszyny budowlane i rolnicze

Uszczelnienie ED i zabezpieczenie antykorozyjne

Przyłączka BA ED wyposażona jest w pierścień uszczelniający elastomerowy. Uszczelnienie ED odpowiada za szczelność prawidłowo wykonanego połączenia z kompatybilnym elementem. Przed montażem należy sprawdzić stan pierścienia oraz powierzchni, z którą będzie współpracował.

Stal ocynkowana zapewnia ochronę powierzchni przed korozją. Właściwość ta jest istotna dla elementów złącznych stosowanych w instalacjach hydraulicznych, szczególnie w maszynach i urządzeniach pracujących w różnych warunkach eksploatacyjnych.

Zastosowanie przyłączki redukcyjnej BSP/JIC 3/8" / 1/2"

Przyłączka BA ED 3/8" BSP / 1/2" UNF znajduje zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych. Jest przeznaczona do wykonywania połączeń wymagających zestawienia gwintu zewnętrznego BSP z nakrętką wyposażoną w gwint wewnętrzny UNF.

Przy doborze zamiennika należy porównać nie tylko rozmiary gwintów, ale również konstrukcję zakończeń i sposób uszczelnienia. Pozwala to ograniczyć ryzyko zastosowania elementów o zgodnych wymiarach gwintowych, lecz nieodpowiednich powierzchniach współpracujących.

Najważniejsze cechy przyłączki BA ED 3/8" BSP / 1/2" UNF

  • Prosta konstrukcja redukcyjna serii BA ED.
  • Gwint zewnętrzny 3/8" BSP.
  • Nakrętka z gwintem wewnętrznym 1/2" UNF.
  • Uszczelnienie ED z pierścieniem elastomerowym.
  • Wykonanie ze stali ocynkowanej.
  • Możliwość łączenia odpowiednio dopasowanych elementów z gwintami BSP i UNF.
  • Zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.

Jak dobrać przyłączkę BA ED BSP / UNF?

Podczas doboru należy sprawdzić gwint zewnętrzny 3/8" BSP i gwint wewnętrzny 1/2" UNF, a także zgodność geometrii powierzchni uszczelniających. Należy uwzględnić stan pierścienia ED oraz wymagania dotyczące współpracujących zakończeń. Sam rozmiar gwintu nie jest wystarczającym kryterium wyboru przyłączki.

Dodatkowe informacje dotyczące identyfikacji przyłączy i gwintów można znaleźć w dziale informacje techniczne z hydrauliki siłowej HYDRON.

FAQ – przyłączka BA ED 3/8" BSP / 1/2" UNF

Jakie gwinty posiada przyłączka BA ED 3/8" BSP / 1/2" UNF?

Przyłączka posiada gwint zewnętrzny 3/8" BSP oraz nakrętkę z gwintem wewnętrznym 1/2" UNF.

Co oznacza ED w nazwie przyłączki?

ED oznacza zastosowanie pierścienia uszczelniającego elastomerowego.

Z jakiego materiału wykonano przyłączkę?

Przyłączka wykonana jest ze stali ocynkowanej.

Jakie wymiary gwintów podano dla przyłączki?

Dla gwintu zewnętrznego 3/8" BSP podano zakres 16,3–16,6 mm, a dla gwintu wewnętrznego 1/2" UNF zakres 11,3–11,6 mm.

Gdzie stosuje się przyłączkę BA ED BSP/JIC?

Produkt znajduje zastosowanie w hydraulice siłowej, przemyśle oraz maszynach budowlanych i rolniczych.

Czy gwinty BSP i UNF są zamienne?

Nie. BSP i UNF należą do różnych systemów gwintowych. Przyłączka umożliwia zestawienie odpowiednio dobranych elementów wykorzystujących oba systemy.

Co należy sprawdzić przed montażem przyłączki?

Należy sprawdzić zgodność gwintów, powierzchni uszczelniających oraz stan pierścienia elastomerowego ED.
